Инструкция (стр. 1 )

Глава 1  Введение

1.1 Введение в лазерно-гравировальный центр

       Лазерно-гравировальный центр управляется через многозадачную систему управления, которая включает в себя панель управления, материнскую плату, программное обеспечение.

Данная инструкция позволит вам научиться работать с многозадачной системой лазерно-гравировального центра.

1.2 Типы файлов, поддерживаемые программным обеспечением

Векторный формат：dxf, ai, plt, dst, dsb…и т. д。

Растровый формат：bmp, jpg, gif, png, mng,…и т. д.。

1.3 Требования системы

       Windows XP операционная система и выше, (рекомендуется 32-разрядная система)。

Выше CPU586,выше PIII или PV рекомендуется。

Память выше 1G рекомендуется

Глава 2  Базовые шаги по работе с программным обеспечением

2.1 Интерфейс программного обеспечения

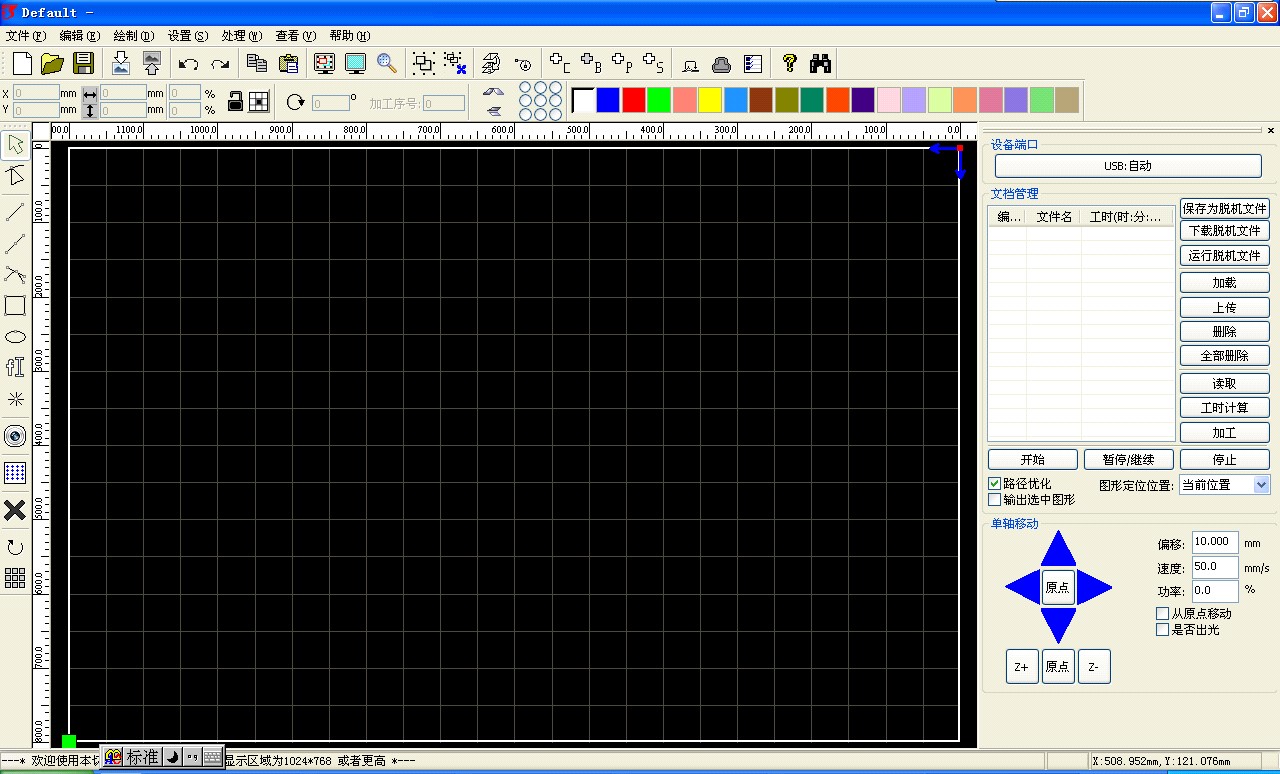

       После запуска появится следующий интерфейс.

Панель Меню：Основные функции программного обеспечения доступны через Панель Меню: Обработка (Processing)、Вид (View) и Помощь ( Help).

Панель Графики: включает в себя главные графические операции такие, как расположение рисунка (graphic location), размеры (size), масштаб (scale), порядковый номер обработки (number processing).

Панель Система: здесь расположены наиболее часто используемые кнопки.

       Панель управления：здесь устанавливаются параметры: настройка осей, настройка слоев и т. д.

       Панель слоя：Изменения слоя, расположения выбранного объекта.

Панель редактирования：эта панель располагается слева от рабочей зоны окна и позволяет получить быстрый доступ к нужным функциям.

2.2 Настройка языка

       После установки программного обеспечения вы можете выбрать нужный вам язык:

Нажмите Панель Меню (Menu Bar) – Помощь (Help) -> Язык(语言/Language). Появится выпадающее окно, выберите нужный язык.

2.3 Настройка страницы

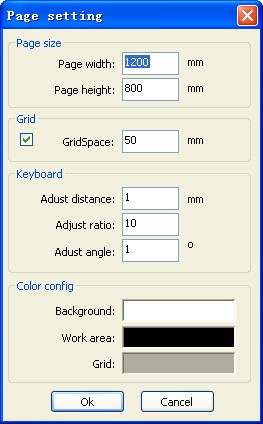

       Нажмите Панель Меню (Menu Bar) - Конфигурация【Config】-> Настройка страницы【Page setting】появится следующее диалоговое окно：

Ширина страницы【Page width】：обычно совпадает с шириной рабочего поля лазерного станка по оси X。

Высота страницы【Page height】：обычно совпадает с рабочим полем лазерного станка по оси Y 。

       Материнская плата автоматически форматирует рабочее поле станка в соответствии с параметрами страницы файла.



Сетка 【Grid】

       Настройка параметров сетки.

Стрелки【Keyboard】

       С помощью стрелок пользователь может перемещать изображение по рабочему полю страницы.

Настройка цвета【Color config】

       Настройка цвета рабочей страницы.

2.4 Открытие и сохранение файла

       Программное обеспечение использует bsd формат файла для сохранения в графическую информацию.

2.4.1 Открыть файл

Нажимаем Меню menu – Файл 【File】->Открыть【Open】 или кликаем на иконку , появляется диалоговое окно:

（2）В строчке N выбираем нужный файл, например,  Default. bsd, нажимаем Открыть【Open】。

2.4.2 Сохранить файл

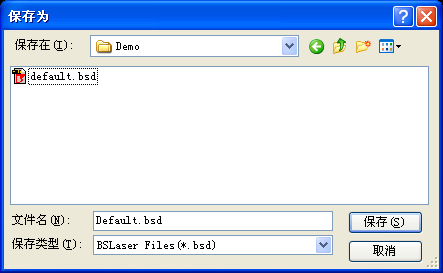

（1）Нажимаем Меню menu – Файл【File】-> Сохранить【Save】 или кликаем на иконку ,the появится диалоговое окно：

（2）Вводим необходимое название файла，затем нажимаем кнопку сохранить【Save】。

2.5  Импорт и экспорт файлов

Because this software is Поскольку программа использует bsd формат, то для использования других изображений и их редактирования эти изображения необходимо импортировать в программу. Для импорта используются  :

dxf, ai, plt, dst, dsb..и т. д.

Для экспорта используется: plt

2.5.1 Импорт файлов

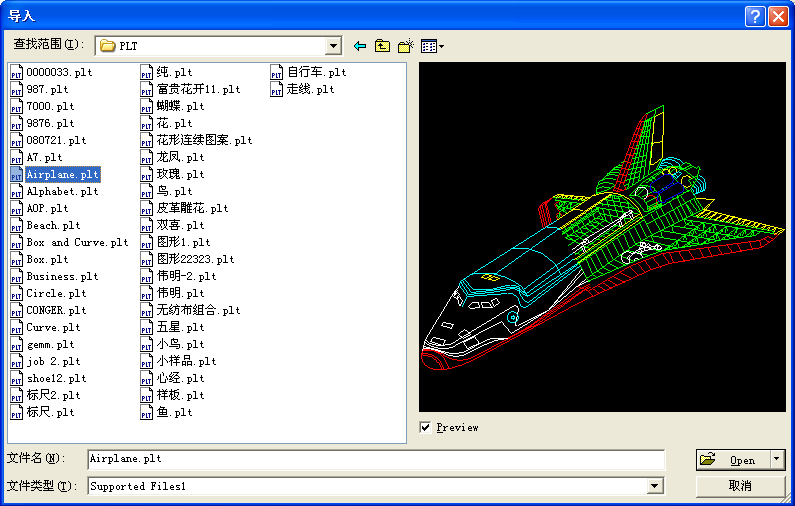

Нажмите Меню menu - Файл 【File】-> Импорт【Import】，или кликните на иконку 。Появится диалоговое окно.

Выберите нужный файл и нажмите Открыть【Open】。

◆ Нажмите Предпросмотр【Preview】， чтобы увидеть файл до его открытия.

Большинство векторных файлов программа автоматически импортирует в соответствующий слой BSLaser.

Такие файлы как DST/DSB программа импортирует в текущий слой.

2.5.2 Экспорт файла

Нажмите Меню menu - Файл【File】-> Экспорт 【Export】или нажмите на иконку。

Введите имя файла и нажмите Сохранить【Save】.

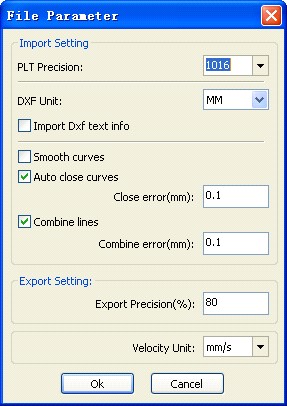

2.5.3 Настройка параметров

【 PLT разрешение】

Выберите разрешение при импорте файла

【DXF единица】

По умолчанию единица измерения для импорта DXF - MM. Если размер импортируемого файла  DXF отличается от источника, то эту проблему можно решить единицей измерения.

【Импорт информацию по тексту Dxf】

Если пользователю нужна только графическая информация и не нужна информация по тексту Dxf файла, то нужно убрать галочку.

Автоматическое соединение кривых【Auto close curves】

В зависимости от того, насколько близко располагаются кривые, программа автоматически их соединяет.

Погрешность для соединения линий【Combine lines】

В зависимости от выставленной величины программа автоматически соединяет кривые.

Точность экспорта【Export precision】

Точность экспорта plt файлов

Единица скорости【Velocity unit】

Программа поддерживает две величины единицы измерения скорости: мм/с mm/s、м/мин m/min. Выберите нужную вам единицу измерения.。

2.6 Создание базовых фигур

Линия【Line】

Меню menu - Рисунок【Draw】-> Линия【Line】 или нажмите ,  ведите мышкой по рабочему полю с нажатой левой кнопкой, программа нарисует линию. Нажмите“Ctrl” во время перемещения мышки, чтобы линия стала  горизонтальной или вертикальной.

Сложная линия【Polyline】

Меню menu - Рисунок【Draw】->Сложная линия 【Polyline】 или нажмите 。Перемещением мышки вы можете нарисовать сложную линию.



Прямоугольник【Rectangle】

Меню menu - Рисунок【Draw】-> Прямоугольник【Rectangle】 или нажмите 。Перемещением мышки с нажатой левой кнопкой нарисуйте прямоугольник нужных размеров.

Нажмите “Ctrl” во время рисовки прямоугольника, он превратится в квадрат.

Эллипс【Ellipse】

Меню menu - Рисовка【Draw】-> Эллипс【Ellipse】или нажмите 。Перемещением мышки с нажатой левой клавишей нарисуйте эллипс нужных размеров.

Нажмите “Ctrl” во время рисовки эллипса, он превратится в круг.

Точка【Point】

Нажмите Меню menu - Рисунок【Draw】-> Точка 【Point】 или нажмите .

Текст【Text】

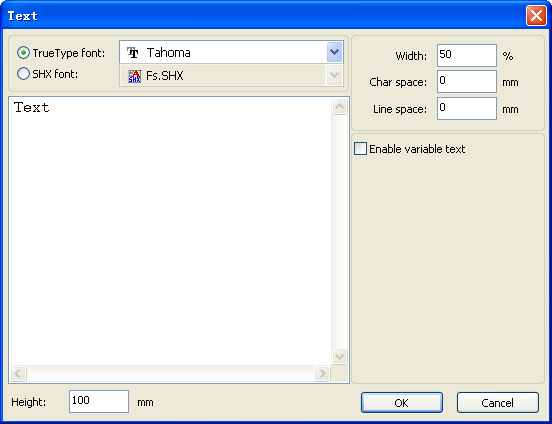

Нажмите Меню menu - Рисунок【Draw】-> Текст【Text】 или нажмите。Появится диалоговое окно для ввода текста.

Выберите шрифт, введите текст,  установите высоту текста, ширину, пространство между словами, пространство между линиями.

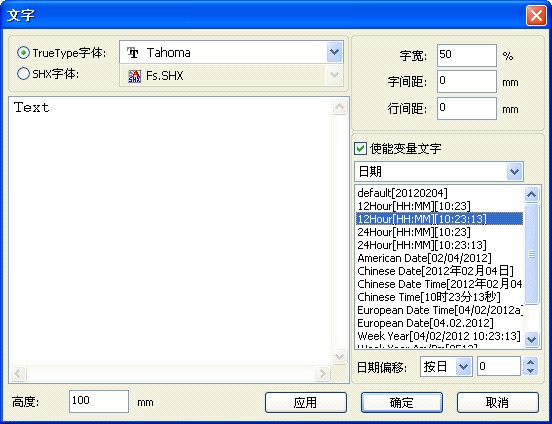

Программное обеспечение поддерживает изменяемый текст:

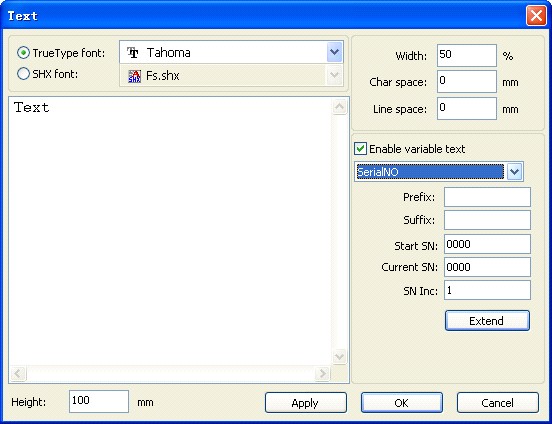

Изменяемый текст: переменная меняется при каждом выводе текста. Это может быть изменяемые цифры, серийный номер, дата, срок годности и так далее.

Серийный номер может меняться в пределах (0-9) или (A-Z или a-z)

Например, ABC0001DEF с переменной величиной серийного номера 0001 будет изменятся как ABC0002DEF, ABC003DEF до значения ABC9999DEF.

Префикс【Prefix】 : в данном примере это величина неизменяемая ABC
