Марка J-VY 12 Е 9/125 0.5 F 3.5 + 0.3 Н 18 ТВ 2 FR OR расшифровывается так:
J - станционный кабель;
V - модуль плотной посадки;
Y - поливинилхлоридная оболочка;
12 - число одномодовых модулей;
Е - одномодовое волокно;
9 - диаметр медового поля, мкм;
125 - диаметр оболочки волокна, мкм;
0,5 - коэффициент затухания, дБ/км;
F - длина волны 1,3 мкм;
3,5 - уширение импульса (за счет дисперсии), пс / нм х км;
0,3 - коэффициент затухания на длине волны 1,55 мкм, дБ/км;
Н - длина волны 1,55 мкм;
18 - уширение импульса (за счет дисперсии), пс / нм х км;
ТВ2 - модуль плотной посадки второго поколения (второй модификации);
FR - оболочка не распространяющая горение;
OR - оболочка кабеля снабжена для вспарывания специальным
шнуром.
Некоторые конструктивные и механические характеристики многоволрконных станционных кабелей приведены в табл. 1.3.

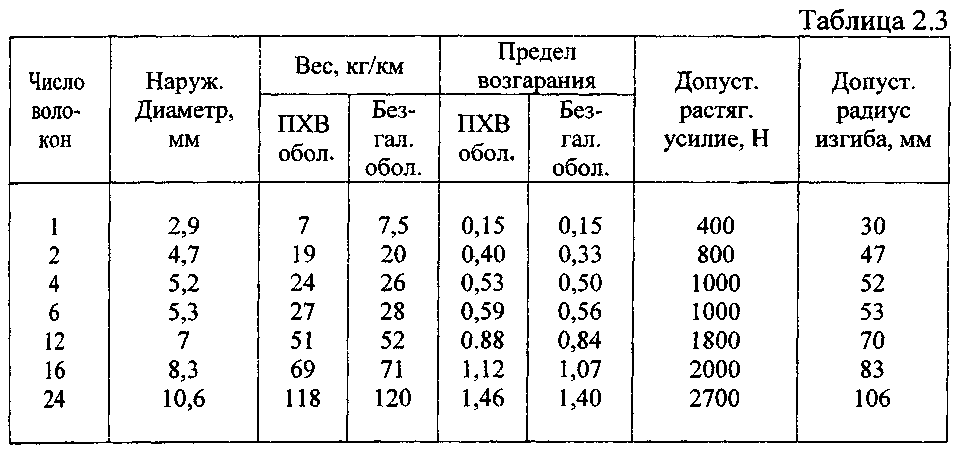

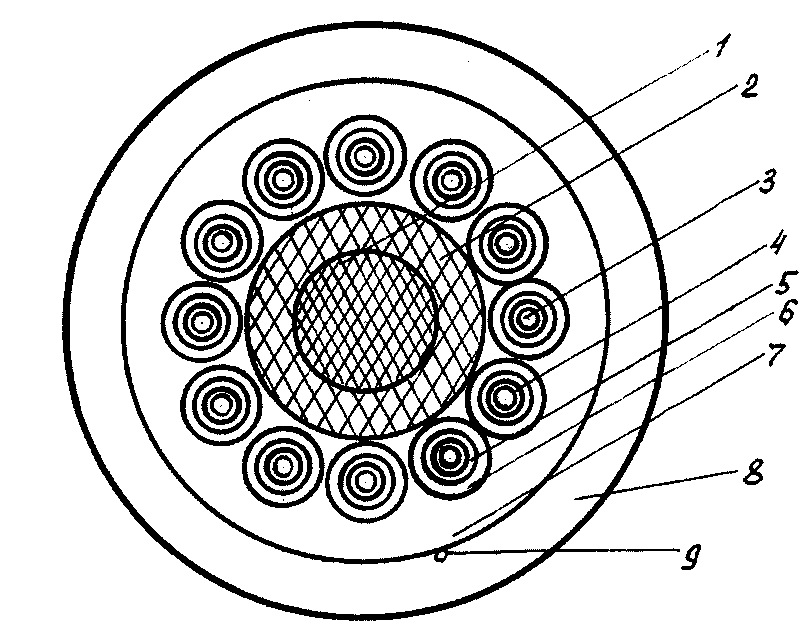

Рис.1.3. Кабель марки J-VY12 Е9/125 0,5ГЗ,5 +0,3H18TB2FROR
Рис.1.4. Оптический шнур марки J-VY 2x1 Е9/125 0,5F3,5
+0,3H18TB2FROR
каждый из которых состоит из сердцевины 1, оболочки 2, защитного покрытия 3, пластмассовой трубки 4,, слоя арамидной пряжи 5. Внешняя оболочка 6 из поливинилхлорида. Шнур для вспарывания оболочки 7.
Расшифровка марки указанного кабеля такая же как у многоволоконного станционного, с той разницей, что количество модулей - два по одному волокну записано как 2x1.
В табл. 1.4. приведены конструктивные и механические характеристики кабелей указанного типа.
Строительная длина кабеля составляет 2000 метров. Прокладка кабеля допустима при температуре от -5 °С до +50 °С. Эксплуатация кабеля при температуре от -20 °С до +60 °С.
1.1.4 Кабели специального назначения
К кабелям специального назначения относятся подвесные и подводные. Подвесные кабели в свою очередь могут быть комбинированными, когда волокна размещаются в толще провода ЛЭП, так называемыми диэлектрическими подвешиваемыми на высоковольтных опорах и обычными - с тросом для подвески.
Идея использования высоковольтных проводов ЛЭП для размещения в их толще световодов основана на хорошей помехозащищенности последних. Германская кабельная промышленность начала выпускать высоковольтные провода с световодами с 1986 года. Существует несколько модификаций высоковольтных проводов с модулями, заполненными волокнами. Модуль с волокнами может размещаться в середине провода или сбоку между слоями проволок.
Кабели, совмещенные с проводами ЛЭП имеют тип A S L H-D.

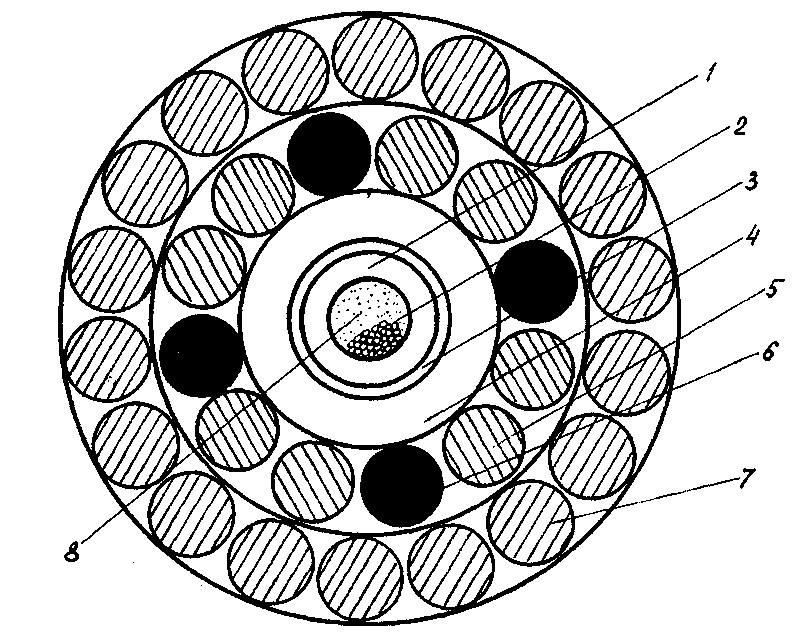

На рис. 1.5. изображен кабель марки ASLH - D 9Y ВВ 1 х 30 Е 9/125 0.25 Н 18 (AY/AW 216/33 - 21).
В середине высоковольтного провода находится оптический кабель связи, состоящий из полипропиленового модуля 1 в котором находятся оптические одномодовые волокна 2. Поверх модуля наложен слой арамидной пряжи 3. Кабель имеет полиэтиленовую оболочку 4. На полиэтиленовую оболочку наложен первый повив из 12 проволок,
содержащий 8 проволок из алдрея 5 (сплав алюминия, магния и кремнезема) и четыре стальных проволоки 6. Второй повив выполнен из 18 проволок 7 из алдрея. Оптические волокна в модуле находятся в гидрофобном заполнителе 8.
Расшифровать марку кабеля ASLH - D 9 Y ВВ 1 х 30 Е 9/125 0.25 Н 18 (AY/AW 216/33 - 21) можно таким образом:
ASLH - подвесной кабель связи для высоковольтных линий;
D - многоволоконный модуль, заполненный;
9Y - модуль из полипропилена;
ВВ - два слоя проволок;
1 - один модуль;
30 - количество волокон;
Е - одномодовое волокно;
9 - диаметр медового поля, мкм;
125 - диаметр оболочки, мкм;
0,25 - коэффициент затухания, дБ/км;
Н - длина волны оптического излучения 1,55 мкм; 18 - уширение импульса за счет дисперсии при длине волны оптического излучения 1,55 мкм, пс / нм х км;
AY - проволока из алдрея;
AW - проволока из стали;
216 - площадь поперечного сечения проволок из алдрея, мм2;
33 - площадь поперечного сечения проволок из стали, мм2;
21 - ток короткого замыкания, кА.

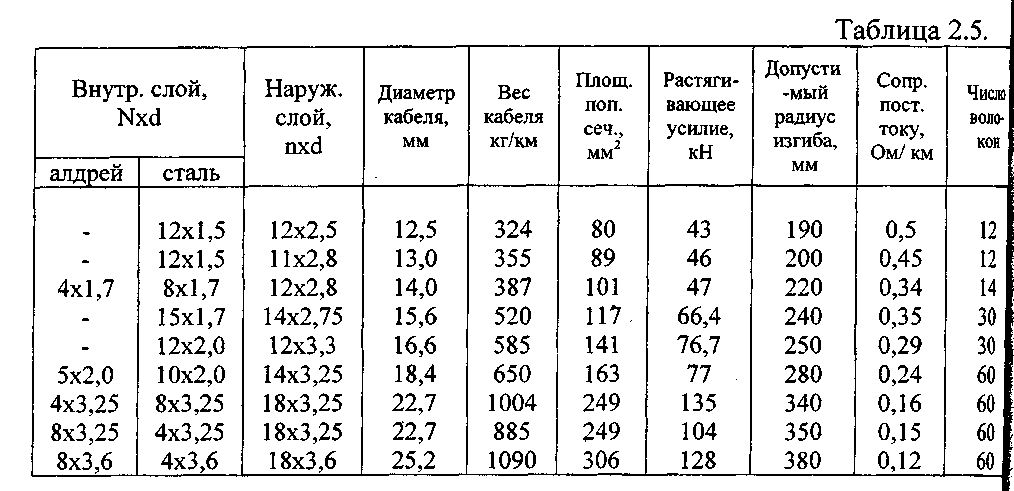

В табл. 2.5 приведены конструктивные характеристики кабелей указанного типа.
Для подвески на опорах электрифицированных железных дорог применяются оптические кабели не имеющие металлических элементов типа A-D(T) Н или A-D (Т) 2Y, соответственно, имеющие оболочки из безгалогенного материала или полиэтилена. На рис. 1.6. приведена конструкция кабеля марки A-D (Т) Н 1 х 6 Е 9/125 0.36 F 3.5. Одномодовые оптические волокна 1 располагаются в центральном многоволоконном пластиковом модуле 2. Волокна находятся в гидрофобном заполнении 3. Кабель имеет повив из стеклопластиковых нитей 4. Поверх пластиковых нитей наложена оболочка 5 из безгалогенного материала.
Рис.1,5. Кабель марки ASLH - D9YBB 1x30 Е9/125 0,25Н18
(AY/AW 216/33-21)
Рис.1.6. Кабель марки A-D(T)H 1x6 Е9/125 0,36F3,5
Расшифровка марки A-D (Т) Н 1 х 6 Е 9/125 0.36 F 3.5 производится следующим образом:
А - линейный кабель;
D - модуль многоволоконный, заполненный;
Т - неметаллический самонесущий элемент (повив из стеклопластиковых нитей);
Н - оболочка из безгалогенного материала;
1 - количество модулей;
6 - количество волокон в модуле;
Е - одномодовое волокно стекло/стекло;
9 - диаметр модового поля, мкм;
125 - диаметр оболочки волокна, мкм;
0,36 - коэффициент затухания, дБ/км;
F - длина волны 1,3 мкм;
3,5 - уширение импульса (за счет дисперсии), пс / нм х км. Конструктивные характеристики кабелей указанного типа приведены в табл. 1.6.
Для подвески на опорах применяются также кабели типа A-D2Y T2Y. Это кабели легкого типа, в основном не имеющие металлической оболочки. На рис. 1.7. показана конструкция подвесного кабеля марки А-D2Y T2Y 1 х 4 Е 9/125 0.5F 3.5. Одномодовые волокна 1 находятся в многоволоконном модуле 2. Волокна находятся в гидрофобном заполнении 3. Поверх многоволоконного модуля располагаются синтетические нити 4, выполняющие роль силового элемента. Кабель имеет полиэтиленовую оболочку 5 и трос для подвески 6.
Расшифровка марки кабеля A-D2Y T2Y 1 х 4 Е 9/125 0.5F 3.5 производится так:
А - линейный кабель;
D - модуль многоволоконный, заполненный;
2Y - внешняя полиэтиленовая оболочка;
Т - металлический самонесущий элемент (трос);
2Y - трос, покрытый слоем полиэтилена;
1 - количество модулей;
4 - число волокон в модуле;
Е - одномодовое волокно стекло/ стекло;
0,5 - коэффициент затухания, дБ/км;
F - длина волны 1,3 мкм;
3,5 - уширение импульса (за счет дисперсии), пс / нм х км. Кабель представляет ^обой в сечении восьмерку, в верхней части которой расположен трос из семи проволок диаметром 1 мм.

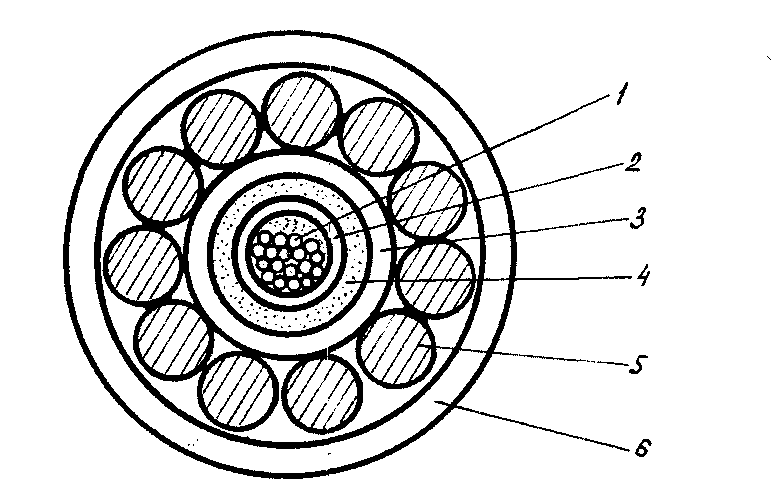

Трос покрыт полиэтиленовой оболочкой, наружный диаметр которой составляет 9 мм. Наружный диаметр кабеля равен 19 мм. Диаметр центрального модуля 5 мм. Вес кабеля 138кг/км. Растягивающее усилие кабель должен выдерживать не менее 35 ООН (350кГ). Для прокладки через водные преграды применяются кабели типа A-DB2Y. Эти кабели имеют броневые покровы из стальных проволок. На рис. 1.8 изображена конструкция кабеля марки A-DB2Y 1 х 18 Е 9/125 0.36 F3.5 + 0.22 HI8. Одномодовые волокна 1 обвиты двумя синтетическими нитями 2 и находятся в многоволоконном модуле из полипропилена 3. Волокна находятся в гидрофобном заполниНа модуль наложен повив круглых стальных проволок 5. Кабель имеет внешнюю полиэтиленовую оболочку 6.
Расшифровать марку кабеля A-DB2Y 1 х 18 Е 9/125 0.36 F3.5 + 0.22 HI 8 можно так:
А - линейный кабель;
D - модуль многоволоконный, заполненный;
8 - кабель имеет броневой покров;
2Y - внешняя полиэтиленовая оболочка;
1 - количество модулей;
18 - количество волокон в модуле;
Е - одномодовое волокно стекло/стекло;
9 - диаметр модового поля, мкм;
Рис.1.7. Кабель марки A-D2YT2Y 1x4 Е9/125 0,5ГЗ,5
Рис.1.8. Кабель марки A-DB2Y 1x18 Е9/125 0,36F3,5 +0,22H18
125 - диаметр оболочки волокна, мкм;
0,36 - коэффициент затухания, дБ/км;
F - длина волны 1,3 мкм;
3,5 - уширение импульса (за счет дисперсии), пс/ нм х км;
0,22 - коэффициент затухания, дБ/км;
Н - длина волны 1,55 мкм;
18 - уширение импульса (за счет дисперсии), пс / нм х км. Наружный диаметр кабеля 13 мм. Толщина оболочки 2 мм. Диаметр стальных проволок 1.7 мм. Диаметр центрального модуля 5 мм. Вес кабеля составляет 200 кг/км. Минимальный радиус изгиба кабеля 300 мм. Кабель должен выдерживать растягивающее усилие 20000Н (2000 кГ). Строительная длина кабеля 2000 м. Прокладка кабеля допустима при температуре от -5 °С до +50 °С. Работа кабеля предусмотрена при температуре от -20 °С до +60 °С. В некоторых источниках кабель имеет и такое написание марки SA 1.7 1x18 Е 9/125 0.36 F 3.5(R1.7).
Расшифровка марки кабеля в таком написании будет следующая:
S - кабель бронированный с круглыми стальными проволоками;
А - линейный кабель;
1,7 - диаметр стальной проволоки, мм;
1 - количество модулей;
18 - количество волокон;
Е - волокно одномодовое, стекло/стекло;
9 - диаметр медового поля, мкм;
125 - диаметр оболочки волокна, мкм;
0,36 - коэффициент затухания, дБ/км;
F - длина волны излучения 1,3 мкм;
|
