О - оптический кабель;
G - широкого потребления;
NM - неметаллический центральный силовой элемент;
L - модули;
Рис.1.10. Кабель марки OGLJFE-CTZE SM-10/125-038xl-48C

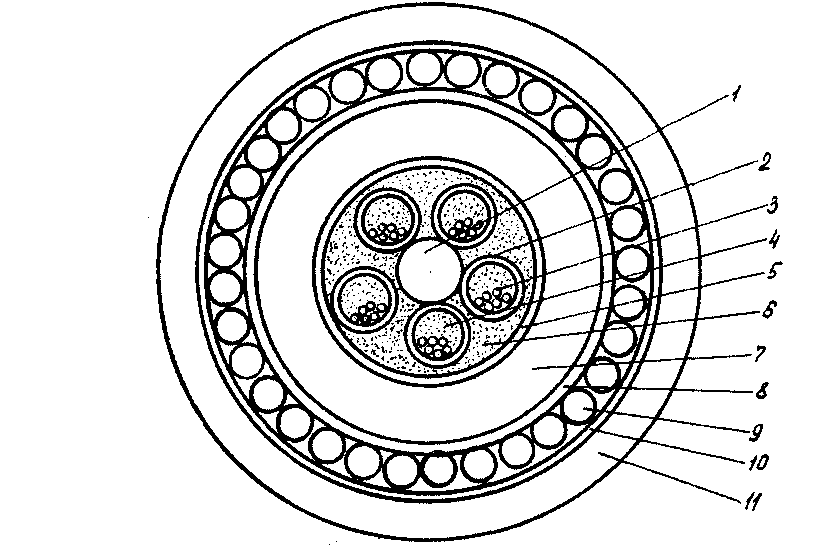

Рис.1.11. Кабель марки OGNMLJFE-WAZE SM-10/125-038xl-30C
JF - сердечник кабеля в гидрофобном заполнителе; Е - полиэтиленовая внешняя оболочка; W - броневой покров из круглых стальных проволок; А - слой антикоррозионного компаунда; Z - проволоки оцинкованные; Е - полиэтиленовая оболочка внутренняя; SM - одномодовые волокна; 10 - диаметр медового поля, мкм; 125 - диаметр оболочки волокна; 038 - коэффициент затухания волокна на длине волны А, = 1,3
мкм, дБ/км; 1-30 - число волокон; С - гибкий световод, шнур.
Диаметр модуля 3 мм. Диаметр центрального силового элемента 2,7 мм. Внутренняя оболочка толщиной 1,4 мм. Диаметр проволок 2,5 мм. Толщина внешней оболочки 2 мм. Диаметр кабеля 23 мм. Вес кабеля 1000 кг/км. Допустимое растягивающее усилие 20 кН (2000 кГ). Допустимый радиус изгиба 450 мм. Температура эксплуатации кабеля от -40°С до +70°С.
Для переходов через реки и водоемы используется кабель марки OGNMLJFE-CU-WWAZE SM-10/125 - 038 х 1-ЗОС (рис. 1.12.).
Центральный силовой элемент 1 выполнен из негорючего полиэтилена. Волокна 2 расположены в модуле 3 из термопластика. Модуль заполнен гидрофобной массой 4. Межмодульное пространство сердечника также заполнено гидрофобной массой 5. Поясная изоляция выполнена из пластиковой ленты 6. Внутренняя оболочка 7 из полиэтилена. Медная гофрированная оболочка 8. Антикоррозионное полиэтиленовое покрытие 9. Подушка 10 из пластиковых лент с водонепроницаемым компаундом. Повив круглых стальных проволок 11. Подушка из пластиковых лент с водонепроницаемым компаундом 12. Повив круглых стальных проволок 13. Водонепроницаемая лента 14 и компаунд. Внешняя полиэтиленовая оболочка 15.
Расшифровка марки OGNMLJFE-CU-WWAZE SM - 10/125 - 038 х 1 - ЗОС будет такой:
О - оптический кабель;
G - общего пользования;
NM - неметаллический центральный силовой элемент;
L - сердечник повивной скрутки из модулей;
JF - сердечник в гидрофобном заполнителе;
Е - полиэтиленовая оболочка;
CU - медная оболочка;
W - первый повив круглых стальных проволок;
W - второй повив круглых стальных проволок;
А - антикоррозионное покрытие;
Z - цинк, проволоки оцинкованные;
Е - полиэтиленовая оболочка;
SM - одномодовые волокна;
10 - диаметр модового поля, мкм;
125 - диаметр оболочки волокна, мкм;
038 - коэффициент затухания волокна на длине волны 1,3 мкм, дБ/км;
1 - 30 - число волокон;
С - гибкое волокно, шнур.
Диаметр модуля 3 мм. Диаметр центрального силового элемента 2,5.мм. Толщина внутренней полиэтиленовой оболочки 1,2 мм. Толщина
медной трубки 0,5 мм. Толщина антикоррозионного покрытия 1,2 мм. Диаметр стальных проволок 2,9 мм. Толщина внешней полиэтиленовой
оболочки 2 мм. Диаметр кабеля 37 мм. Вес кабеля 3750 кг/км. Допустимоерастягивающее усилие 80 кН (8000 кГ). Допустимый радиус изгиба кабеля
740 мм. Температура эксплуатации кабеля от —40 °С до +70 °С.
1.2.3. Городские кабели
Городские кабели подразделяются на межстанционные и абонентские. Для организации межстанционной связи между АТС используется кабель марки OGLJFLAP SM х 10/125 х 05 х 48С (рис.1.13).
Кабель имеет центральный силовой элемент 1 из скрученных
стальных проволок. Вокруг центрального силового элемента скручено 8 модулей из термопластика 2. В каждом модуле расположено по шесть волокон 3. Сердечник кабеля находится в гидрофобном заполниПоясная изоляция 5 выполнена из пластиковой ленты. Кабель имеет комбинированную оболочку из алюминия 6 и полиэтилена 7.
Расшифровка марки кабеля OGLJFLAP SM х 10/125 х 05 х 48С : О - оптический; G - общего пользования; L - сердечник модульного типа; IF - сердечник в гидрофобном заполнителе; L - ламинированная (комбинированная) оболочка; А - алюминий; Р - полиэтилен; SM - одномодовое волокно; 10 - диаметр модового поля, мкм; 125 - диаметр оболочки, мкм; 05 - коэффициент затухания световода на длине волны 1,3 мкм,
дБ/км;
48 - число волокон; С - гибкое волокно, шнур.

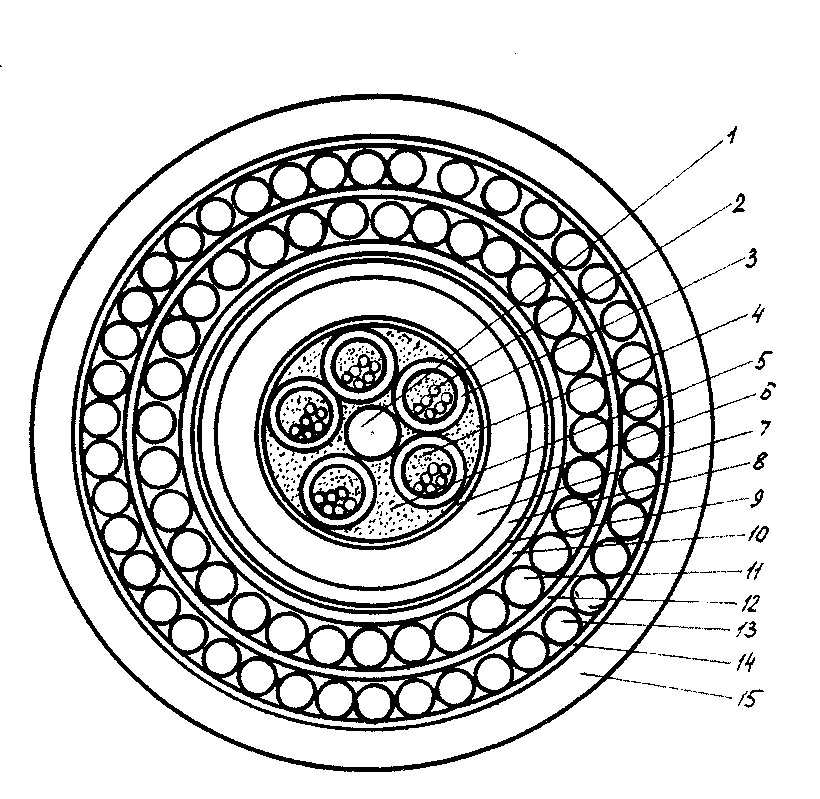

Рис.1.12. Кабель марки OGNMLJFE-CU-WWAZE SM-10/125-
038х1-ЗОС

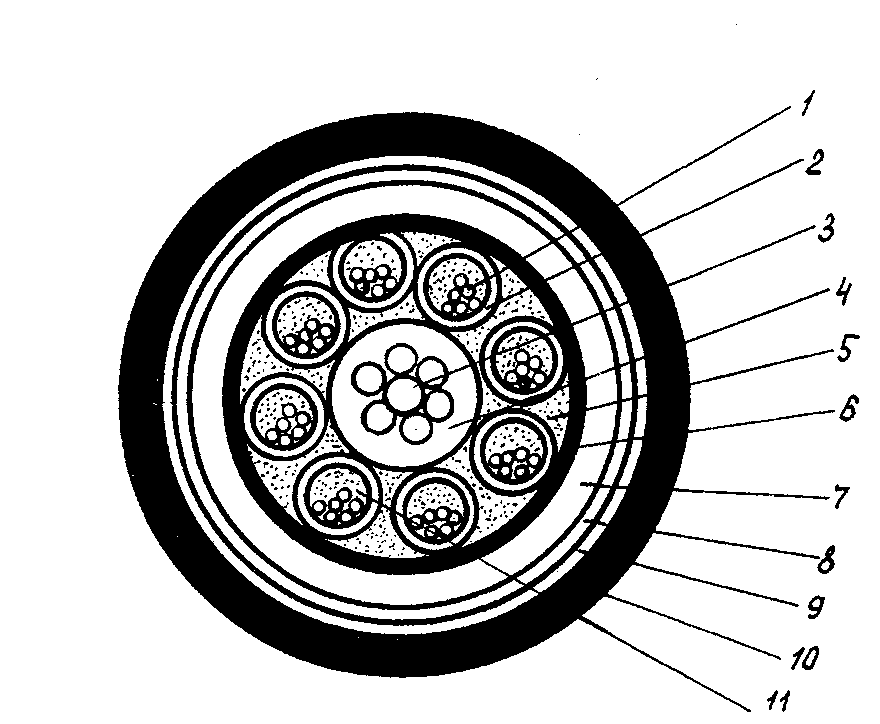

Рис.1.13. Кабель марки OGLJFLAP SM-10/125-05x48C
Диаметр кабеля 14 мм. Вес кабеля 190 кг/км. Допустимое растягивающее усилие 2700 Н (270 кГ). Допустимый радиус изгиба 140 мм. Допустимое раздавливающее усилие 1000 Н / 50 мм.
На абонентской сети используются многоволоконные кабели, например, марки OGTSLAP SM х 10/125 х 05 х 1000С (рис. 2.14). Силовой элемент из скрученных проволок 1. Пять профилированных элементов 2 имеют пазы, в которых размещаются ленточные волокна 3. Профилированный элемент обмотан пластиковой лентой 4. Сердечник кабеля находится в гидрофобном заполниКабель имеет одну четверку и пару из медных жил 6. Водонепроницаемые ленты 7. Обмотка из пряжи 8. Комбинированная алюмо-полиэтиленовая оболочка 9.
Расшифровать марку кабеля OGTSLAP SM х 10/125 х 05 х 1000С можно таким образом:
О - оптический;
G - широкого потребления;
Т - ленточные волокна;
S - профилированный сердечник;
LAP - комбинированная алюмо-полиэтиленовая оболочка;
SM - одномодовое волокно;
10 - диаметр модового поля, мкм;
125 - диаметр оболочки волокна, мкм;
05 - коэффициент затухания волокна на длине волны 1,3 мкм, дБ/км;
1000 - количество волокон;
С - гибкий световод, шнур.
Количество волокон в ленте - восемь. Размер ленты 2,1 мм х 0,4 мм. Диаметр профилированного элемента 12 мм. Диаметр кабеля 40 мм. Вес кабеля 800 кг/км. Допустимое растягивающее усилие 8000 Н (800 кГ). Допустимый радиус изгиба 350 мм. Допустимая раздавливающая нагрузка 1500 Н/50 мм.
1.2.4. Станционные кабели
Вводы оптического кабеля в здания телефонных станций осуществляются станционными кабелями.
Станционные оптические кабели подразделяются на три типа.
Во-первых, существует тип кабеля FR-OG, у которого оптические волокна обычного типа, к которым далее «подвариваются» оптические одноволоконные или двухволоконные шнуры.
Во-вторых, для этой цели используется кабель, состоящий из группы оптических шнуров. Шнуры оборудуются оптическими разъемами (коннекторами).
Рассмотрим конструкцию кабеля марки FR-OGLAP SM х 10/125 х 05
х!2С (рис. 1.15.).
Кабель имеет одномодовые оптические волокна 1, расположенные концентрическим повивом вокруг центрального силового элемента, состоящего из металлического троса 2, покрытого поливинилхлоридной оболочкой 3. Волокна находятся в гидрофобном заполниКабель имеет обмотку из синтетических лент 5 и комбинированную алюмо-полиэтиленовую оболочку 6. Причем из полиэтилена негорючего.
Расшифровать марку кабеля FR-OGLAP SM х 10/125 х 05 х 12С можно таким образом:
FR - пожаробезопасный кабель;
О - оптический;
G - общего пользования;
LAP - комбинированная алюмо-полиэтиленовая оболочка; SM - одномодовые волокна; 10 - диаметр медового поля, мкм; 125 - диаметр оболочки волокна, мкм; 05 - коэффициент затухания световода на длине волны 1,3 мкм, дБ/км;12 - число волокон; С - гибкие волокна, шнуры. Диаметр кабеля 11 мм. Вес НО кг/км. Допустимое растягивающее усилие 800 Н (80кГ). Допустимый радиус изгиба 110 мм.
В качестве станционного применяется также кабгль марки OGCVSM 10/125 х 05 х4С (рис. 2.16.).
Кабель имеет четыре оптических шнура 1. Центральный силовой элемент 2 из стальных проволок. Сердечник кабеля обмотан пластиковой лентой 3. Оболочка 4 из поливинилхлорида.
Расшифровка марки кабеля OGCVSM 10/125 х 05 х 4С следующая:
О - оптический;
G - общего пользования;
С - гибкий шнур;
V - поливинилхлоридная оболочка;
SM - одномодовое волокно;
10-диаметр медового поля, мкм;
125 - диаметр оболочки, мкм;
05 - коэффициент затухания световода на длине волны 1,3 мкм,
дБ/км; 4 - количество шнуров;
С - световод, гибкий шнур.
Диаметр кабеля 11 мм. Вес 110 кг/км. Допустимое растягивающее
усилие 300 Н (30 кГ). Допустимый радиус изгиба 110 мм. Допустимая
раздавливающая нагрузка 750 Н / 50 мм.

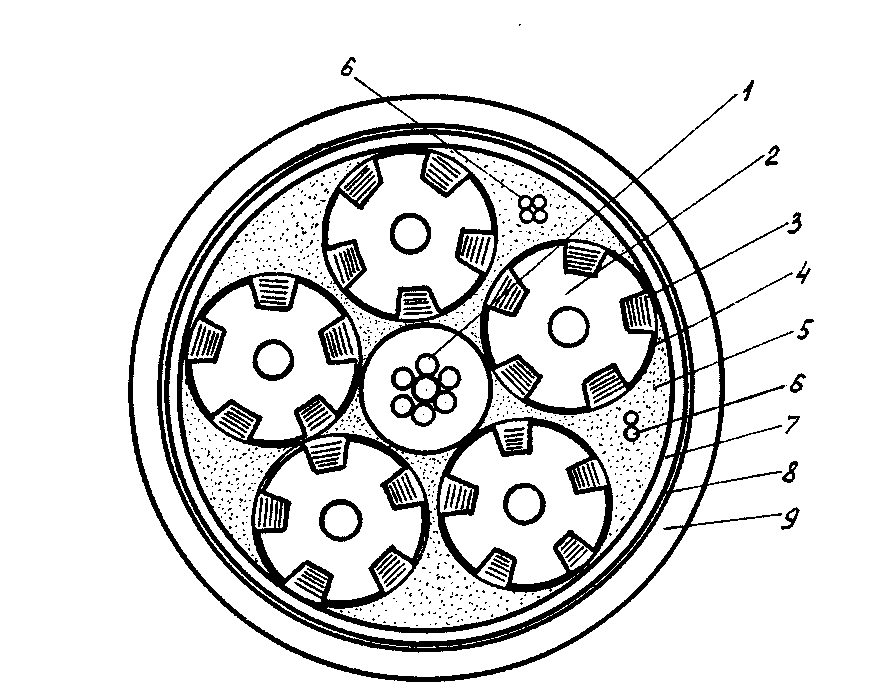

Рис.1.14. Кабель марки OGTSLAP-SM-10/125-05xlOOOC

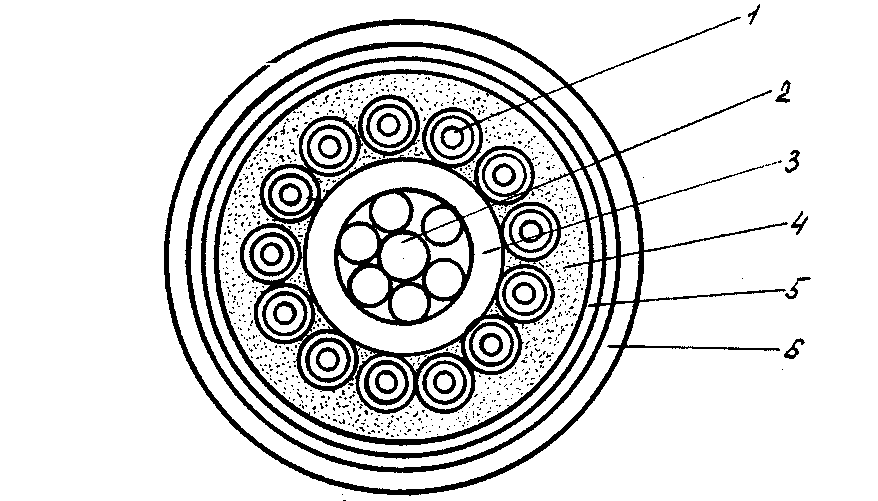

Рис.1.15. Кабель марки FR-OGLAP-SM-10/125-05xl2C
Волоконно-оптические шнуры могут быть одноволоконные, двухволоконные и четырехволоконные.
Одноволоконный шнур имеет марку DSMC х 8/125 х 03 (длина волны 1,55 мкм) или SMC х 10/125 х 05 (длина волны 1,3 мкм) (рис. 1.17.). Кабель имеет оптическое волокно 1. Волокно находится в повиве арамидной пряжи 2. Шнур имеет поливинилхлоридную оболочку 3. Расшифровка марки DSMC х 8/125 х 03 производится так: D - одномодовое волокно со смещенной дисперсией; SM - одномодовое волокно; С - гибкий световод, шнур; 8 - диаметр медового поля, мкм; 125 - диаметр оболочки волокна, мкм; 03 - коэффициент затухания световода на длине волны 1,55 мкм.
Диаметр шнура 2,8 мм. Вес 7 кг/км. Допустимое растягивающее усилие 100 Н (10 кГ). Допустимый радиус изгиба шнура 30 мм.
Двухволоконный шнур имеет марку DSMC х 8/125 х 03 х 2R (длина волны 1,55 мкм) или SMC х 10/125 х 05 х 2R (длина волны 1,3 мкм) (рис.1.8).
|
