3,5 - уширение импульса (за счет дисперсии), пс / нм х км;

(R1.7) - диаметр проволок, мм.

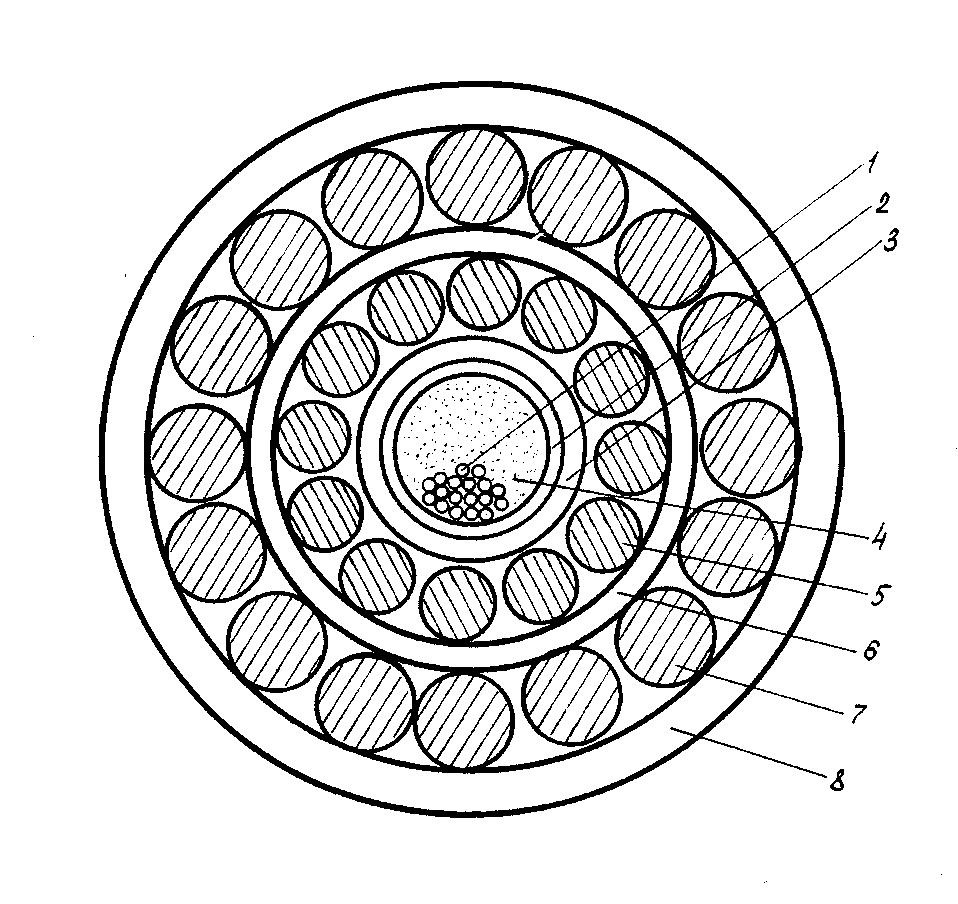

Для подводной прокладки применяется кабель марки A-DB2Y B2Y 1 х 18 Е 9/125 0.36 F3.5 + 0.22 Н18 (рис. 1.9).

Одномодовые волокна 1 находятся в двухслойном многоволоконном модуле, первый слой которого из фторопласта 2, второй из полипропилена 3. Волокна находятся в гидрофобном заполниНа модуль наложен первый слой брони 5. Далее располагается полиэтиленовая оболочка 6. Второй слой брони из круглых стальных проволок 7 на вязком подклеивающем слое находится на внутренней оболочке. Кабель имеет внешнюю оболочку из полиэтилена 8.

Расшифровка марки A-DB2YB2Y 1 х 18 Е 9/125 0.36 F3.5 + 0.22 HI 8 производится следующим образом:

А - линейный кабель;

D - модуль многоволоконный, заполненный;

В - броневой покров из стальных круглых проволок;

2Y - внешняя полиэтиленовая оболочка;

В - броневой покров из стальных круглых проволок;

2Y - внутренняя полиэтиленовая оболочка;

Рис.1.9. Кабель марки A-DB2YB2Y 1x18 Е9/125 0,36F3,5 +

0,22Н18

1 - количество модулей;

18 - количество волокон;

Е - одномодовое волокно стекло/стекло;

9 - диаметр медового поля, мкм;

125 - диаметр оболочки волокна, мкм;

0,36 - коэффициент затухания, дБ/км;

F - длина волны 1,3 мкм;

3,5 - уширение импульса (за счет дисперсии), пс / нм х км;

0,22 - коэффициент затухания, дБ/км;

Н - длина волны 1,55 мкм;

18 - уширение импульса (за счет дисперсии), пс / нм х км. Наружный диаметр кабеля 21 мм. Толщина оболочки 2,8 мм. Количество стальных проводов первого повива 16. Диаметр проволоки 2,6 мм. Внутренняя оболочка из полиэтилена толщиной 1,4 мм. Поверх сердечника наложен броневой покров из двенадцати стальных проволок диаметром 1,7 мм. Диаметр модуля 5 мм. Вес кабеля составляет 1100

НЕ нашли? Не то? Что вы ищете?

г\

кг/км. Допустимое раздавливающее усилие 240 Н/мм. Максимально допустимое растягивающее усилие 80 кН (8000кГ). Минимально допустимый радиус изгиба 350 мм. Строительная длина кабеля должна быть не менее 2000 м.

1.2. Оптические кабели фирмы «Fujikura» 1.2.1. Классификация и маркировка кабелей

Среди ряда японских фирм ("Sumitomo Electric", "Dainichi Nippon Cable", "Mitsubishi", "Hitachi", "NEC", "Fujikura"), занимающихся производством кабельных изделий, ведущее место занимает фирма "Fujikura".

Эта фирма основана в 1885 году. Акционерным обществом стала в 1910 году и располагает четырьмя основными заводами (Numazu, Sakura, Suzuka, Futtu), занимающимися изготовлением кабельной продукции широкого ассортимента.

Помимо этого фирма пользуется услугами девяти предприятий-поставщиков полуфабрикатов для изготовления кабельной продукции, находящихся в городах Osaka, Nagoya, Fukuoka, Hirochima, Sendai, Sapporo, Toyama, Takamatsu, Okinawa.

Оптические кабели фирмой "Fujikura" изготавливаются согласно технических требований, задаваемых телекоммуникационными сетями, на которых они эксплуатируются.

В свою очередь телекоммуникационные сети Японии подразделяются на государственные (междугородные и городские) и ведомственные (локальные вычислительные сети, кабельное телевидение, аэрофлот, Морфлот, энергетические и оборонные предприятия, полиция и т. д.).

В соответсвии с этим по назначению и условиям применения оптические кабели классифицируются на четыре основные группы [8]:

Междугородные. Городские (абонентские). Станционные кабели. Кабели специального назначения.

По условиям прокладки кабели первой группы могут быть подземными, подвесными и подводными. Городские кабели, как правило, прокладываются в телефонной канализации, однако на некоторых участках (линии межстанционной связи) применяется подвеска кабелей на опорах.

Станционные кабели прокладываются в помещениях телефонных станций.

Кабели специального назначения прокладываются в зонах действия Iсильных электромагнитных полей, повышенной пожарной опасности, для локальных вычислительных сетей и т. д.

Конструктивно  кабели  подразделяются  по  следующим  характеристикам:

Типу оптических волокон и их количеству.         Конструкции сердечника кабеля.         Типу влагозащитной оболочки.         Конструкции брони.
Маркировка японских оптических кабелей осуществляется буквами

и цифрами, имеющими следующее значение.

Первые две буквы в марке обычно указывают на область применения

кабеля.

Кабели широкого потребления имеют первые буквы:

"OG" - Optical general - оптический, широкого потребления.

Иногда перед этими буквами ставятся буквы, указывающие особую

специфическую черту данного кабеля, например:

"FR " - Flame retardant type - пожаробезопасного типа.

На втором месте стоят буквы, означающие тип волокон, оболочки

или сердечника кабеля, например:

"NM" - Non-metallic type - кабель без металлических элементов;
"Т" - Таре - волокна ленточного типа

и так далее.

После  этого  в  марке  указывается  конструкция        кабельного

сердечника:

"S" - Slotted - профилированный сердечник;

"L " - Loose tube - сердечник повивной скрутки;

"U" - Unit - многоволоконный модуль.

Гидрофобное заполнение в марке указывается буквами:
"JF" - Jelly Fillet type - кабель герметизированный заполнителем.

Тип кабельной оболочки проставляется буквами:

"li"-Ethylen - полиэтиленовая;

"У" - Vinylchloride - поливинилхлоридная.

Гофрированная стальная оболочка оцинкованная обозначается буквами:

"CMZ" - Corrugated metal armored;

"Z"-Zinc.

Наличие троса для подвески кабеля обозначается буквами:

"SS "-Self supporting;

Цветная полоса на оболочке кабеля обозначается буквой:

"W" - Wale - полоса.

Также обозначается цветная оболочка - Colored sheath.

Тип оптических волокон обозначается буквами:

"ММ" - Multi mode - многомодовые волокна;

"SM" - Single mode - одномодовые волокна.

После этого указывается размер волокон, например, 10/125, где числитель означает диаметр сердцевины волокна в микрометрах, а знаменатель диаметр оболочки волокна, также в микрометрах.

Следующая цифра показывает коэффициент затухания волокна в дБ/км, например 05.

Проставляется количество волокон и тип световода, например, 48С. Это значит, что кабель содержит 48 волокон из гибких световодов, подобных шнурам "С" - Cord - шнур.

Если у кабеля имеются медные жилы, то указывается их диаметр и

количество пар или четверок буквами:

"Р" - Pair - пара;

"Q" ~ Quad - четверка.

  1.2.2. Междугородные кабели

Междугородные кабели предназначены для прокладки в грунт. Поэтому они имеют броневые покровы в виде стальных гофрированных оболочек или повивов круглых стальных проволок.

Кабели имеют тип OG LJFE.

На рис. 2.10 изображен кабель марки OG LIFE - CTZE SM - 10/125 -0.38xl-48C.

Одномодовые волокна 1 расположены в модуле 2 из термопластика. Центральный силовой элемент 3 выполнен из семи скрученных проволок, покрытых слоем полиэтилена 4. Восемь модулей с волокнами скручены вокруг центрального силового элемента, образуя сердечник кабеля. Сердечник кабеля находится в гидрофобном заполнении 5. Поясная изоляция выполнена из пластиковой ленты 6. Кабель имеет внутреннюю полиэтиленовую оболочку 7 из полиэтилена. Подушка 8 выполнена из пластиковой ленты с водонепроницаемым компаундом. Броня 9 из гофрированной стальной ленты. Внешняя оболочка 10 изготовлена из полиэтилена. Волокна находятся в гидрофобном заполни

Расшифровка марки кабеля  OG  LJFE - CTZE SM-10/125-0.38x1-48С производится таким образом:

О - оптический;

G - широкого потребления;

L - модули;

JF - сердечник кабеля в гидрофобном заполнителе;

Е - внешняя полиэтиленовая оболочка;

CTZ - гофрированная стальная оцинкованная броня;  Е - внутренняя полиэтиленовая оболочка;

SM - одномодовые волокна;

10 - диаметр модового поля, мкм;

125 - диаметр оболочки волокна, мкм;

038 - коэффициент затухания дБ/км (длина волны 1,3 мкм);

1-48 - количество волокон;

С - гибкий световод, шнур.

Диаметр модуля 2,4 мм. Центральный силовой элемент диаметром 4,4 мм. Внутренняя оболочка толщиной 1,4 мм. Толщина стальной ленты брони 0,15 мм. Толщина внешней оболочки 2 мм. Диаметр кабеля 21 мм. Вес кабеля 420 кг/км. Допустимая нагрузка на растяжение 2700 Н (270 кГ). Допустимый радиус изгиба кабеля 250 мм. Температура эксплуатации кабеля -^0 С до +70 С.

Существует марка пожаробезопасного кабеля FR-OGLJFE-CTZE SM 10/125 038 х 1-48С. От предыдущей конструкции кабель указанной марки отличается  наличием  внешней  оболочки  из  негорючего  полиэтилена I толщиной 2,5 мм. Вес кабеля при прочих равных условиях составляет 450 кг/км.

Для прокладки в скалистых грунтах или при подъемах в гору, т. е. в
местах, где требуется повышенная механическая прочность кабеля
используется круглопроволочная броня.

Кабель такой конструкции имеет марку OGNMLJFE-WAZE SM х
10/125 х 038 1 - ЗОС (рис. 1.11). Центральный силовой элемент 1 из
негорючего полиэтилена. Вокруг центрального силового элемента
скручено пять модулей 2 из термопластика. В каждом модуле находится
шесть волокон 3. Модуль заполнен гидрофобным заполнителем 4. Поясная
изоляция 5 из пластиковой ленты. Сердечник кабеля находится в
гидрофобном заполниВнутренняя оболочка 7 из полиэтилена.
Подброневая подушка 8 из пластиковой ленты. Броневой покров ш
стальных проволок 9. Слой водонепроницаемого компаунда 10. Внешняя
оболочка 11 из полиэтилена.

Расшифровка марки кабеля OGNMLJFE-WAZE SM х 10/125 х 038x
1-ЗОС:
