РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Указания пользователю Меры предосторожности 1 Идентификационные номера скутера и двигателя 2 Краткое знакомство со скутером 3 Технические и эксплуатационные параметры 6 Приборная панель 8 Левый комбинированный выключатель 9 Правый комбинированный выключатель 10 Замок зажигания 11 Блокировка сиденья 12 Маневрирование 14 Устройство для защиты окружающей среды 15 Перевозка багажа и грузоподъемность скутера 16 Инструменты, комплектуемые со скутером 16 Указания по эксплуатации Проверка до и после поездки 17 Использование пускового рычага 21 Использование электрического стартера 22 Назначение левого комбинированного выключателя 23 Назначение правого комбинированного выключателя 24 Парковка скутера 25 Обслуживание скутера Регулярное обслуживание 27 Требования к обслуживанию 27 | Обслуживание в период обкатки 27 Требования к периоду обкатки нового скутера 28 Обслуживание 1-го уровня 28 Обслуживание 2-го уровня 29 Обслуживание 3-го уровня 29 Обслуживание карбюратора 30 Проверка уровня и замена смазочного масла 31 Обслуживание свечи зажигания 32 Обслуживание воздушного фильтра 33 Регулировка ручки газа 34 Обслуживание переднего тормоза 34 Обслуживание заднего тормоза 36 Регулировка задних тормозных фонарей 37 Регулировка холостых оборотов 37 Обслуживание передней и задней покрышки 38 Обслуживание устройства для защиты окружающей среды 40 Обслуживание аккумулятора 41 Обслуживание предохранителя 42 Обслуживание устройства, подающего звуковой сигнал 42 Хранение скутера 43 График техобслуживания 44 График смазки 45 Распространенные неисправности и их устранение 46 Электрическая схема 50 |
Меры предосторожности
Пожалуйста, внимательно прочитайте данное руководство перед эксплуатацией скутера! |
Предостережение
* Соблюдайте правила дорожного движения и не ведите себя рискованно на дороге.
* Не доверяйте управление скутером лицам, не имеющим водительских прав.
* Не вешайте вещи на ручки управления, это может повлиять на безопасность при езде.
* Используйте такие средства защиты как шлем, очки и перчатки.
* Данная модель скутера не предназначена для участия в соревнованиях. В противном случае ответственность за механические поломки, травмы и даже смертельный исход будет лежать на владельце скутера.
* Когда двигатель работает, глушитель сильно нагревается. Водитель должны быть внимателен и не касаться глушителя.
* При езде не следует надевать свободную одежду и шлепанцы. В противном случае одежда может зацепиться за органы управления/аксессуары и создать потенциальную опасность.
Внимание
* После вскрытия упаковки следует проверить комплектацию и документы, поставленные со скутером, на соответствие с описью.
* Скутер рассчитан на двух человек, его максимальная грузоподъемность составляет 150 кг. Мопед рассчитан на одного человека; его грузоподъемность составляет 75 кг.
* Модификация скутера запрещена. Она может повлиять на надежность, устойчивость и комфортность при езде.
* В скутер можно заливать только топливо указанной марки или более качественное. В противном случае могут пострадать динамические характеристики, экономичность и безопасность, а также сократится срок службы скутера. В этом случае ответственность за возникновение каких-либо механических повреждений лежит на водителе.
Совет
* Данное руководство является неотъемлемой частью скутера. При передаче скутера другому лицу, это руководство также должно передаваться.
* Регулировку зазора воздушного клапана следует проводить в Сервисном центре или с привлечением специалистов.

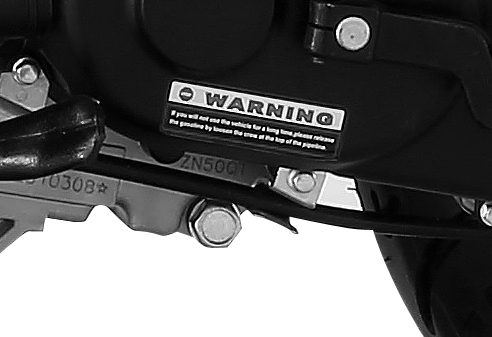

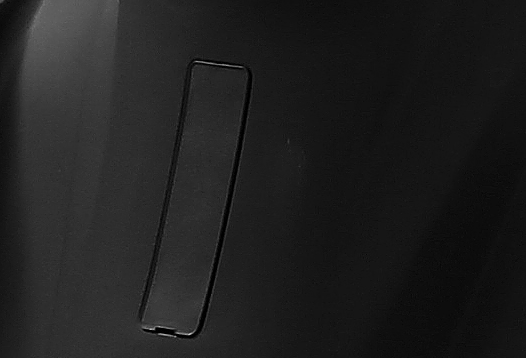

Идентификационные номера скутера и двигателя
Идентификационные номера скутера и двигателя, а также сертификат качества необходимы для получения водительских прав и регистрации скутера |
Пожалуйста, запишите номера:
Идентификационный номер скутера: |
Номер двигателя |

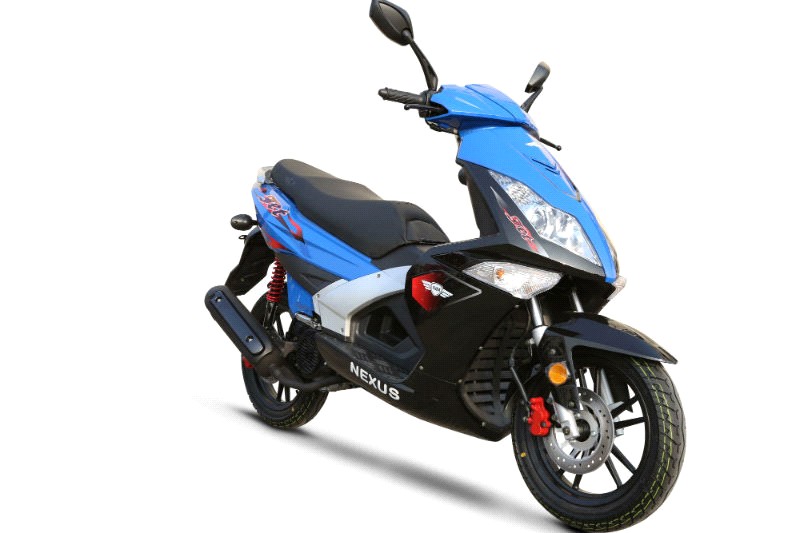

Краткое знакомство со скутером
①. Фара ②. Левый передний сигнал поворота ③. Переднее отделение для багажа ④. Подушка сиденья ⑤. Задний багажник ⑥. Дисковый тормоз ⑦. Боковая опора ⑧. Основная опора ⑨. Пусковой рычаг ⑩. Воздушный фильтр |
|

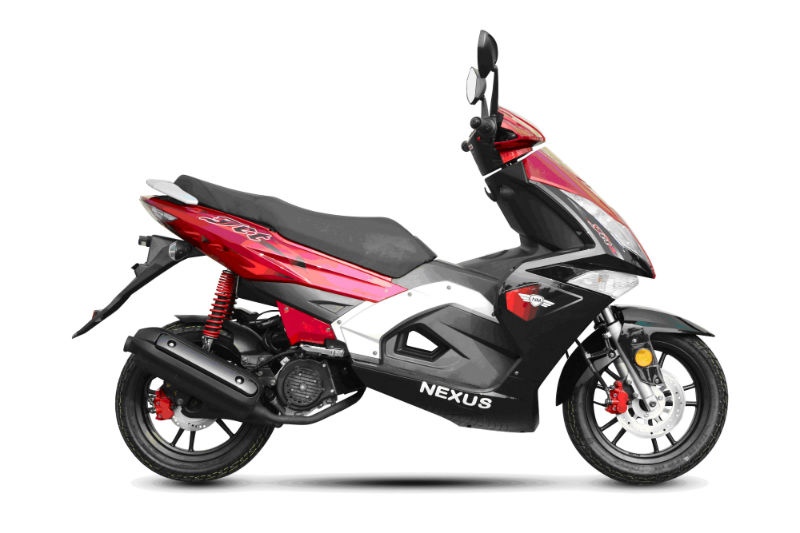

Краткое знакомство со скутером
| ①. Задний фонарь ②. Заднее отделение для багажа ③. Крючок для шлема ④. Рулевое управление ⑤. Правый передний сигнал поворота ⑥. Заднее колесо ⑦. Глушитель ⑧. Аккумулятор ⑨. Рычаг переднего тормоза ⑩. Переднее колесо |

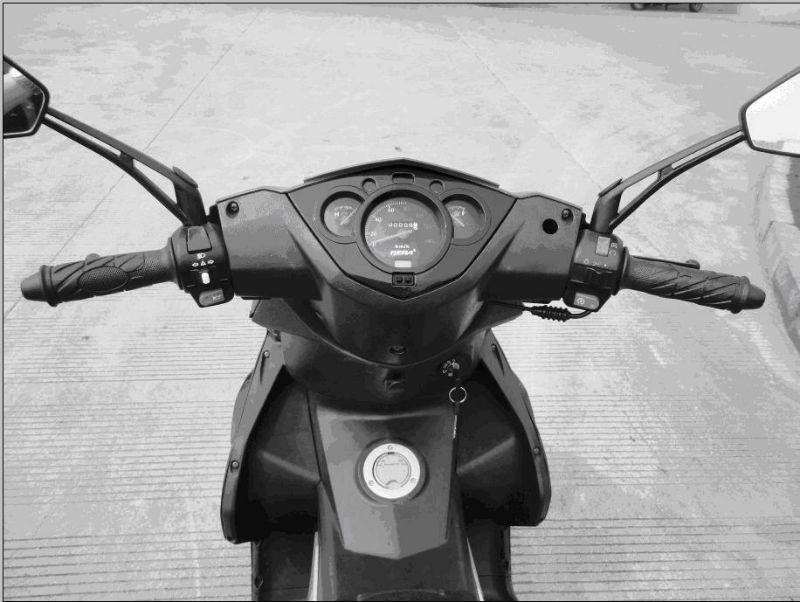

Краткое знакомство со скутером
①. Зеркало заднего вида ②. Левая ручка управления ③. Левый комбинированный выключатель ④. Приборная панель ⑤. Замок зажигания ⑥. Правый комбинированный выключатель ⑦. Ручка газа |
|
Технические и эксплуатационные параметры
Позиция | Спецификация | |
Объем цилиндра | 150 куб. см | |
Габариты (длина*ширина*высота) | 1780 мм x 670 мм x 1180 мм | |
Колесная база | 1280 | |
Минимальный дорожный просвет | 140 | |
Общий вес с упаковкой | 110кг | |
Максимальная грузоподъемность | 150кг | |
Модель двигателя | 157QMJ | |
Описание двигателя | Одноцилиндровый 4-тактный с воздушным охлаждением | |
Двигатель | Диаметр цилиндра х ход поршня | 57,4 мм Ч 57,8 мм |
Рабочий объем цилиндра | 149,6 мл | |
Степень сжатия | 10:1 | |
Модель карбюратора | PD24J | |
Воздушный фильтр | Губчатый фильтрующий элемент | |
Способ смазки | Подача под давлением и разбрызгивание | |
Способ запуска | Педальный и электрический стартер | |
Максимальная мощность/соответствующие обороты | 7,0 кВт/7500 об/мин | |
Максимальный крутящий момент/ соответствующие обороты | 9,5 Нм/6000 об/мин | |
Минимальные стабильные холостые обороты | (1600±100) об/мин | |
Экономичный расход топлива | 2,8 л/100 км | |
Ходовая система | Модель амортизатора | Комбинированный: гидравлический и пружинный |
Привод | Ременный | |
Давление воздуха в покрышках | Переднее колесо: 130/60-13 175 кПа Заднее колесо: 130/60-13 225 кПа |
Технические и эксплуатационные параметры
|
