При более существенных повреждениях проводится ремонт проколов шин по технологии холодной вулканизации. Для этого используются грибки. С их помощью можно производить ремонт проколов в области протектора, плеча и боковины шины диаметром до 13 мм в радиальных шинах и до 25 мм в диаметре – для диагональных шин. Грибки позволяют повысить качество и оперативность ремонта шин. Они могут использоваться практически для любого ремонта шин. Для их установки не требуется применение специальных приспособлений. Грибки могут вулканизироваться как холодным, так и горячим методом. Шляпка и ножка грибка покрыты адгезивным слоем, необходимым для холодной вулканизации. Адгезивный слой дает абсолютную герметичность и качественную вулканизацию при ремонте проколов шин.
Ремонт прокола шины производится для устранения повреждения и герметизации бескамерной шины автомобиля с помощью специального ремонтного грибка или заплатки.
Перечень выполняемых работ: определение места прокола размещение шины на специальном станке извлечение из шины посторонних предметов подготовка места установки заплатки нанесение специального клея установка грибка (заплатки) нанесение на место ремонта специального восстановителя гермослоя
Технологическая карта №1
ремонта повреждений размером до 3-х мм в бескамерных шинах жгутиками.
Жгутики - это высокоэффективное, быстрое и надежное решение проблемы ремонта бескамерных шин без снятия с диска. С их помощью даже в пути Вы сможете произвести высококачественный ремонт бескамерной шины.

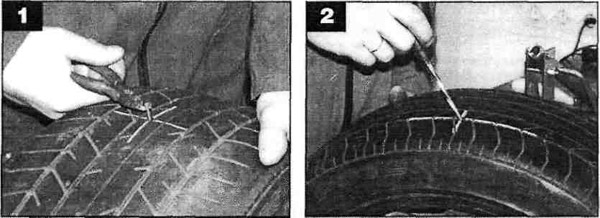

1. Осмотреть шину и проверить ее на герметичность для определения мест повреждений. Аккуратно удалить повредивший шину предмет, определив при этом направление и размер повреждения.
Внимание! Ремонт производить только на беговой дорожке. Давление воздуха в шине необходимо полностью сбросить. Если направление канала повреждения определить сложно, необходимо демонтировать шину с диска для определения этого направления. Это гарантирует правильность установки жгутика и качество ремонта.
2. Ввести в канал повреждения спиральное шило (арт.№ 03 001) вращательно-поступательным движением по часовой стрелке для подготовки поверхности дефекта и определения размеров повреждения. Шило должно с небольшим усилием входить в канал повреждения.
3. Вытащить спиральное шило, вращая его в том же направлении (по часовой стрелке).
4. Обильно смазать спиральное шило Спеццементом BL и, совершая те же движения, ввести шило в канал повреждения для его обработки Спеццементом. Оставить спиральное шило в канале повреждения до установки жгутика.
5. Установить жгутик в вводное шило (Арт.№ 000 1526) или вводное шило отечественного производства (Арт.№ 03 002), обеспечив при этом его симметричное расположение и не касаясь руками голубого слоя. Обильно смазать жгутик Спеццементом BL.
6. Вращая по часовой стрелке, удалить спиральное шило из канала повреждения.
7. Поступательным движением ввести вводное шило со жгутиком до упора в канал повреждения и сразу же его вытащить (при установке не допускается вращение шила, так как это может привести к перекручиванию жгутика в канале повреждения и к поломке шила).
Внимание! В случае разрыва жгутика необходимо повторно произвести подготовку повреждения к ремонту и установить жгутик, развернув шило на 90 ° по отношению к его положению при первой установке.
8. Срезать ножом лишние концы жгутика, оставив 2 мм над основной поверхностью шины.
9. Накачать шину. Проверить место ремонта на герметичность.
Технологическая карта №2.
ремонта повреждений радиальных и диагональных шин грибками D-3/D-6/D-8/D-10
Грибки предназначены для профессионального ремонта камерных и бескамерных шин.
Внимание:
В случае транспортирования при минусовых температурах, все материалы могут быть использованы только после выдержки их при температуре 20+5°С в течение не менее 24 часов.
Для ремонта необходимо:
1. Осмотреть шину и проверить ее на герметичность для определения мест повреждений.
2. Произвести маркировку места повреждения, демонтировать шину с диска и определить с помощью спирального шила его направление и размеры. Установка грибка возможна если угол наклона канала повреждения относительно внутренней поверхности шины составляет 90+10°.
3. Проверить общую ремонтопригодность шины. Исследовать ее на наличие скрытых дефектов.

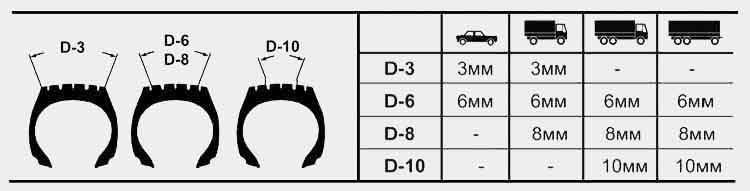

4. Определить размер повреждения на внутренней и внешней стороне шины. При подборе грибков строго соблюдать указанные в таблице места их установки и размеры повреждений!
5. Обработать канал повреждения соответствующей борфрезой, соблюдая направление повреждения, сначала изнутри шины, затем с внешней стороны. (Использовать защитные очки!)
Внимание! Борфреза должна при этом входить в канал повреждения с небольшим усилием. Обработку, меняя диаметр фрез, необходимо производить до тех пор, пока вокруг повреждения и в его канале не останется трещин и других дефектов.
6. Тщательно зачистить с внутренней стороны шины вокруг места повреждения участок диаметром на 5-10 мм больше, чем шляпка грибка.
При этом необходимо полностью удалить рыхлый герметичный слой до плотной резины.
7. Удалить пыль пылесосом. На зачищеную под шляпку грибка поверхность нанести слой Спеццемента BL и просушить в течение 10 минут(при пробе тыльной стороной пальца должно ощущаться легкое прилипание).
8. Канал повреждения тщательно смазать Спеццементом BL.
Внимание! Не допускать попадания клея на уже покрытую им под шляпку грибка поверхность шины.
9. Вставить штифт грибка в канал повреждения изнутри шины и, захватив его плоскогубцами, вытянуть наружу до выхода резиновой части грибка на 10-15 мм над поверхностью шины, затем, захватив резиновый массив со штифтом, вытянуть до плотного контакта шляпки грибка с поверхностью шины. При установке грибка D-10 пользоваться специальным зондом.
10. Прикатать шляпку грибка прикаточным роликом. При ремонте бескамерных шин по периметру шляпки и на зачищеную вокруг нее поверхность шины нанести герметик «ИннерлинерСилер».
11. Смонтировать шину на диск, накачать, срезать заподлицо с основной поверхностью шины технологическую часть грибка.
12. Проверить шину на герметичность.
УЧЕБНО-ПРОИЗВОДСТВЕННАЯ РАБОТА
Занятие 6. "Холодный" способ ремонта бескамерных шин постановкой пластыря
ПМ.01. Ремонт и шиномонтаж колес автомобилей
ПП.01. Производственная практика.
Время, отведенное на занятие: 8часов.
Осваиваемые компетенции: ПК 1; ПК 2; ПК 3 ПК 4; ПК 5.
Приобретение практического опыта:
ПО.1 Подготовки к работе оборудования, работы с приспособлениями и инструментами в шиномонтажной мастерской
ПО.2 Подбора шиноремонтных материалов
ПО.3 Соблюдения правил охраны труда, правил производственной санитарии и противопожарной безопасности
ПО.4Работы с нормативной и технической документацией
ПО.5 Ведения процесса шиномонтажа шин
ПО.6 Выявления повреждений колес
ПО.7 Подготовки колес к ремонту
ПО.8 Выполнения ремонта
ПО.9 Диагностики качества выполненных работ
Оборудование, инструмент и материалы: станки шиномонтажный, балансировочный, инструмент шиномонтажника.
Содержание работы:
Диагональные пластыри применяются для ремонта сквозных повреждений с нарушением целостности корда диагональных шин. Они изготавливаются различных размеров и предназначены для ремонта способом горячей и холодной вулканизации. Для всех видов шин разработано 4 группы пластырей: для легковых и грузовых автомобилей, колесных тракторов, внутризаводского транспорта и дорожно-строительных машин. При этом пластыри больших размеров изготавливаются в бомбированном виде, то есть их профиль соответствует профилю шины.
Все пластыри предварительно провулканизированы, за исключением тонкого (0,4 мм) активного голубого слоя. Пластыри, благодаря применению предварительно вытянутого термофиксированного нейлонового корда для отдельных усилительных слоев, являются очень прочными и в то же время гибкими. Благодаря специальной конструкции у диагональных пластырей минимум 6 слоев корда, причем самые широкие и длинные слои прилегают к каркасу шины, что имеет решающее значение для ее надежного ремонта. Диагональные пластыри используются для ремонта как вискозных, так и нейлоновых каркасов шин. В конструкции диагональных пластырей для шин дорожно-строительной техники направление нитей корда точно согласовано с углом пересечения нитей каркаса шин. Этот угол составляет 80° на беговой дорожке и 70° на боковине шины.
Радиальные пластыри применяются для ремонта сквозных повреждений радиальных шин с нарушением корда. Конструктивной особенностью этих пластырей является то, что они воспринимают нагрузку на всем участке от кромки борта до середины беговой дорожки. Достаточно длинный и одновременно тонкий пластырь исключает увеличение жесткости боковой стенки в месте ремонта, что положительно сказывается на качестве и надежности ремонта радиальных шин. Радиальные пластыри изготовлены из особенно прочного, малорастягивающегося вискозного корда. Для ремонта повреждений на беговой дорожке радиальных шин применяются также радиальные пластыри, имеющие почти квадратную форму.
Вулккомпаунд А+В предназначен для ремонта повреждений резины любых шин способом холодной вулканизации.
Универсальные пластыри предназначены для экспресс-ремонта бескамерных шин с размерами повреждений от 3 до 8 мм без нарушения нитей корда. При помощи универсального пластыря восстанавливается герметичность бескамерной шины в местах, где невозможен ремонт жгутиком, спецжгутиком или грибком (боковина, плечо и т. д.).
Технологическая карта №1
Ремонт сквозных повреждений легковых шин двух детальным методом
Ремонт сквозных повреждений легковых шин двух детальным методом производится, когда угол повреждения превышает 25 градусов. Этот метод рекомендуется для ремонта повреждений протектора (беговой части), плеча и боковины. Двух детальный метод предусматривает вначале установку Remastem (ножки грибка), а затем наложение радиального кордового пластыря (шляпки грибка).
Подбираем радиальный кордовый пластырь Tip-Top по Таблице №1 RemaTip-Top. Высверливаем отверстие под Remastem бур-фрезой Tip-Top, с помощью низкооборотной дрели Tip-Top (до 2500 об/мин). Высверливание следует начинать с внутренней стороны, затем снаружи. Операцию повторяем 3-4 раза. Удаляем резиновую крошку и остатки корда при помощи пылесоса Tip-Top или латунной щеткой Tip-Top. Промазываем отверстие под RemastemTip-Top клеем Tip-Top BL.
Вставляем Remastem и захватываем плоскогубцами Tip-Top кончик RemastemTip-Top и выводим на поверхность шины до появления адгезивного слоя на уровне 10-15 мм. Отмечаем мелом Tip-Top внутри шины место механической обработки под наложение радиального кордового пластыря Tip-Top.

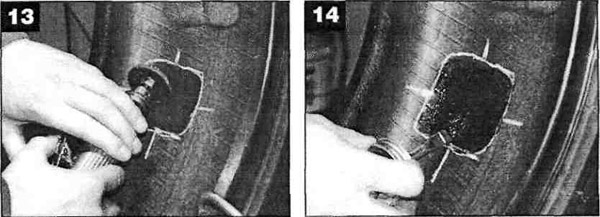

Обрабатываем отмеченное место абразивным инструментом Tip-Top при скорости вращения не более 5000 об/мин. Обязательно используем защитные очки Tip-Top. Удаляем резиновую крошку и остатки корда при помощи пылесоса Tip-Top или латунной щеткой Tip-Top. Наносим клей Tip-Top BL на поверхность, обработанную под радиальный кордовый пластырь Tip-Top толстым слоем. Клея Tip-Top BL должно быть столько, чтобы вся обработанная поверхность была синей. Клей Tip-Top BL должен сохнуть под углом 45 град., около 10 минут, время может быть увеличено из-за температуры окружающей среды и влажности. После высыхания клей Tip-Top BL становится матовым. Проверить высыхание клея Tip-Top BL можно фалангой пальца, прикасаясь к поверхности, клей Tip-Top BL не должен прилипать к фаланге, а оставаться на поверхности.

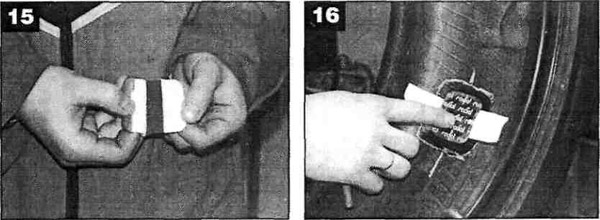

Снимаем с радиального кордового пластыря Tip-Top защитную пленку со стороны адгезивного слоя, не касаясь его руками. Накладываем радиальный кордовый пластырь Tip-Top на подготовленную поверхность, совмещая центр радиального кордового пластыря Tip-Top с центром повреждения.

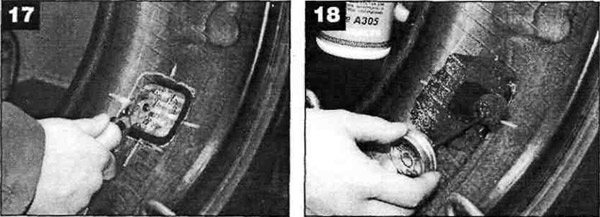

Прикатываем радиальный кордовый пластырь Tip-Top роликом Tip-Top от центра к краям. Повторяем 2-3 раза. Обрабатываем кромку радиального кордового пластыря Tip-Top и оставшуюся зачищенную поверхность у бескамерной шины герметиком внутреннего слоя Tip-Top.
Устанавливаем шину на дисковое колесо, корректируем давление. Отрезаем выступающую часть Remastem на расстоянии 2-3 мм от поверхности шины. Проверяем место ремонта на герметичность. Отремонтированная шина готова к эксплуатации.
|
