ОКП 364680 ЭКОЮРУС ВЕНТО ПЫЛЕУЛАВЛИВАЮЩИЕ АГРЕГАТЫ ПУА - ……… ПАСПОРТ (табличный)
0001.11АГ37 НПП «Экоюрус-Венто»197342, Россия, г. Санкт-Петербург, ул. Сердобольская, литА Тел./ E-mail:*****@***ru Internet: www/ecoyurus. СОДЕРЖАНИЕ Стр. Назначение и область применения……………………….. 3 Технические характеристики …………………………… 4 Комплект поставки ……………………………………...... 4 Техническое описание………………………………… .. ... 5 Инструкция по монтажу ………………………………… 5-6 Инструкция по эксплуатации……………………………… 6-7 Требования безопасности………………………………….. 7 Техническое обслуживание …………………………………. 7 Характерные неисправности……………………………… 8 Свидетельство о приемке ……………………………………. 9 Гарантии изготовителя ………………………………………. 9 Сведения о транспортировке и хранении …………………… 10 Сведения о рекламациях …………………………………… 10Приложения ………………………………. ………….. 11-13 |
1.Назначение и область применения
Пылеулавливающие агрегаты ПУА -………… (далее фильтры) всех модификаций предназначены для удаления и очистки воздуха от сухой, не слипающейся пыли, образующейся при работе на всех типах заточного и шлифовального оборудования без применения СОЖ, дробильно-размольных цехах, других пылящих производствах, и должен соответствовать ТУ 3646-005-11161094-2016.
Внимание! Не использовать фильтры в процессах образующих пожароопасные составляющие в пыли (бумага, дерево, резина и т. д.).

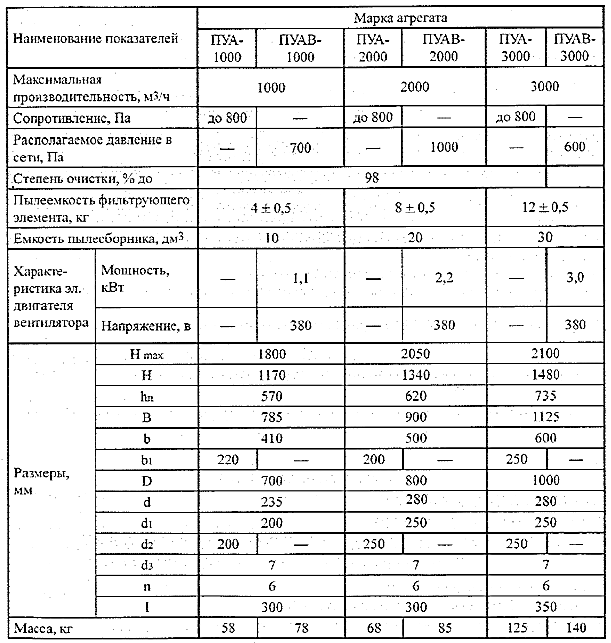

2.Технические характеристики
3. Комплект поставки
1. Фильтр в сборе без рукоятки
2. Рукоятка
3. Паспорт
4. Техническое описание
Фильтры ПУА – … состоят (Рис,1) из корпуса 1 с входным 2 и выходным 3 патрубками. В корпусе размещен фильтрующий узел состоящий из верхнего 4 и нижнего 5 сетчатых дисков, между которыми закреплён фильтрующий элемент 6. Нижний диск имеет возможность вертикального перемещения в корпусе 1 с помощью штока 7, к которому присоединена съёмная рукоятка 8. Фиксация диска 5 в среднем положении осуществляется стопорным болтом 9.
В нижней части корпуса установлен пылесборник 10. Корпус 1 установлен на трёх ножках, на одной из которых имеется болт заземления.
У фильтров с индексом В (Рис. 2) на выходном патрубке установлен вентилятор 12, для пуска которого предусмотрен автомат электропитания 13 с магнитным пускателем (см. схему электрическую).
Для обеспечения возможности снятия крышки на корпусе установлен штепсельный разъём 14. Для подключения к сети имеется вилка 15.
На фильтрах ПУА-2000, ПУАВ-2000, ПУА-3000 и ПУАВ-3000 предусмотрен водяной указатель перепада давления 11 на входе и выходе фильтра. Производитель вправе вносить изменения в конструкцию изделия, не ухудшающие технические характеристики.
5. Инструкция по монтажу
Перед началом монтажа фильтр не менее 24часов должен находиться в распакованном виде в сухом отапливаемом помещении с температурой +5 - +400С. Монтаж должен производиться в соответствии с согласованной планировкой и соблюдением правил эл. безопасности. Перед проведением монтажных работ проверить наличие комплектующих в соответствии с комплектом поставки. Произвести подключение к сети 380В через автомат и магнитный пускатель с тепловой защитой, соответствующие мощности эл. двигателя (фильтры с индексом В). Произвести заземление корпуса фильтра.
Для исключения выхода из строя эл. двигателя рекомендуем подключать вентилятор к сети через реле контроля трёхфазного напряжения типа ЕЛ-13Е.
В соответствии с прилагаемым рисунком произвести частичную сборку:
- соединить рукоятку 8 со штоком 7;
- переместить фильтр к месту использования в соответствии с планировкой;
- присоединить воздуховоды к входному патрубку 2 и выходному патрубку 3;
- подключить эл двигатель вентилятора;
- закрепить фильтр к полу;
- произвести пробный пуск, в кратковременном режиме, и проверить правильность направления вращения вентилятора.
6.Инструкция по эксплуатации
Перед началом эксплуатации фильтра необходимо произвести визуальный контроль на отсутствие механических повреждений, состояние фланцевых соединений и целостности заземления, переместить диск 5 в верхнее положение и закрепить стопорным болтом 9. Включить вентилятор (фильтр с индексом В). Фильтр готов к работе.
Для очистки фильтрующего элемента от накопившейся пыли необходимо: поворотом стопорного болта 9 освободить шток 7. Рукояткой 8 несколько раз поднять и резко опустить нижний диск 5 до удара о регулируемый упор. Накопившаяся пыль осядет в пылесборнике 10. Снять пылесборник и утилизировать накопившуюся пыль. Установить пылесборник на штатное место. Поднять нижний диск 5 в крайнее верхнее положение и закрепить болтом 9. Очистку производить при отключённом вентиляторе, с применением средств индивидуальной защиты (очки, респиратор и пр.).
В фильтрах ПУА и ПУАВ (2000 и 3000) момент очистки определяется величиной перепада уровней водяного столба в указаболее 120мм.
Эксплуатация фильтра должна происходить в соответствии с "Правилами эксплуатации электроустановок потребителей-92 г." и "Правилами техники безопасности при эксплуатации электроустановок потребителей - 86 г.". Перемещение фильтров, не отключенных от эл. сети и заземления, запрещено!
7. Требования безопасности
Обслуживание и ремонт фильтров с индексом В разрешается производить только при его отключении от сети. При этом должна быть обеспечена невозможность включения вилки в штепсельный разъем и включения автомата питания.
Эксплуатация фильтров должна происходить с соблюдением правил техники безопасности на производстве и с правилами техники безопасности при эксплуатации электроустановок потребителей - 86г.". Перемещение фильтров, не отключенных от эл. сети и заземления, запрещено!
Контроль заземления осуществляется в соответствии с "Правилами эксплуатации электроустановок потребителей - 92".
Ремонт фильтра должен осуществляться персоналом с группой не ниже III по эл. безопасности, изучившим его устройство, правила эксплуатации и прошедшим инструктаж по правилам техники безопасности.
8. Техническое обслуживание
При проведении работ по техническому обслуживанию фильтра необходимо соблюдать требования безопасности, указанные в разделе 7.
Производить внешний осмотр не реже одного раза в месяц.
При внешнем осмотре проверять:
- состояние корпуса;
- состояние кабеля питания; индекс В.
- герметичность фланцевых соединений;
- крепление вентилятора и опорных конструкций; - индекс В.
- надежность крепления элементов заземления. - индекс В.
Ремонт двигателя вентилятора производить в соответствии рекомендациями паспорта на электродвигатель.
9. Характерные неисправности и способы их устранения индекс В
№ п/п | Неисправности (внешние проявления) | Вероятная причина неисправности | Способ устранения неисправности |
1. | При включении кнопки пуск не включается двигатель вентилятора – индекс В. | Нет напряжения в сети. Сработало тепловое реле магнитного пускателя. | Проверить наличие напряжение в сети. Нажать кнопку возврата теплового реле магнитного пускателя. |
2. | Заедает шток 7 | Засорение уплотнения. | Разобрать узел штока и фланец. Очистить от грязи или заменить войлочные уплотнения. |
10. Свидетельство о приемке
Фильтр ПУА - ……
Заводской номер___________________
Соответствует техническим требованиям и признан годным для эксплуатации.
Дата приемки « _______»________________20 г.
Лицо, ответственное за приемку
(должность, фамилия, имя и отчество) ______________________________
Контролер _______________________________________________
М. П.
Подпись________________________________
10. Гарантии изготовителя.
Изготовитель гарантирует соответствие Фильтра ПУА -….. техническим требованиям настоящего паспорта при соблюдении потребителем условий эксплуатации и требований безопасности указанных в настоящем паспорте.
Гарантийный срок - 18 месяцев с момента отгрузки фильтра потребителю.
Гарантийный срок на комплектующие изделия, входящие в состав фильтра устанавливаются в соответствии со стандартами или техническими условиями на эти изделия.
В течение гарантийного срока изготовитель безвозмездно ремонтирует фильтр или заменяет новыми сборочные единицы и детали, вышедшие из строя по его вине.
Гарантия на фильтрующие элементы не распространяется.
11. Сведения о транспортировании и хранении.
К месту назначения фильтр транспортируется в упаковке изготовителя любым транспортом.
Фильтрующий элемент следует хранить в упаковке изготовителя в закрытом помещении.
12. Сведения о рекламациях
При выходе фильтра из строя, потребителю следует направить по адресу: 197342, г. Санкт-Петербург, Сердобольская ул. д.65 лит. А.
тел./, «Экоюрус-Венто»
акт-рекламацию с указанием следующих сведений:
Время хранения (если фильтр не эксплуатировался)_________________
Фильтр, зав. номер: ___________________
Дата начала эксплуатации:_______________________________
Дата выхода из строя:______________________________________
Наработка часов (ориентировочно):___________________________
Причина снятия с эксплуатации:_______________________
_______________________________________________________
_______________________________________________________
Сведения заполнены_________ (дата, ФИО)

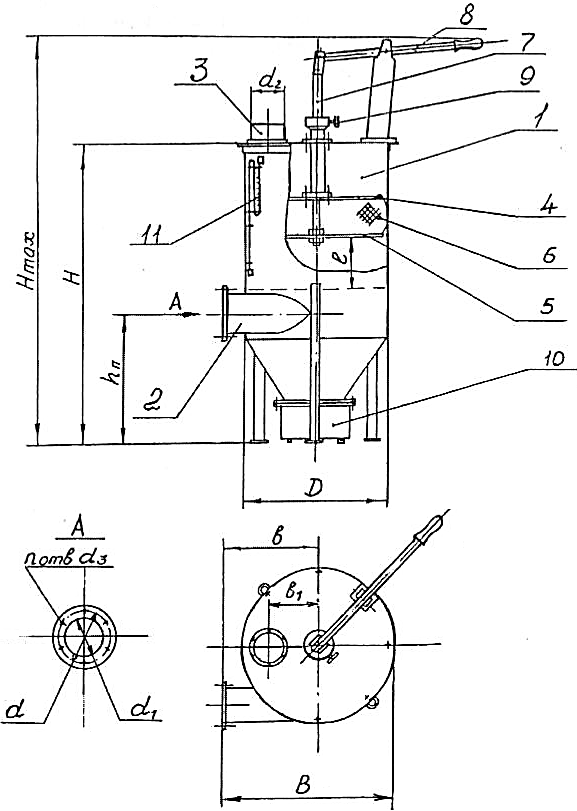

Рис.1

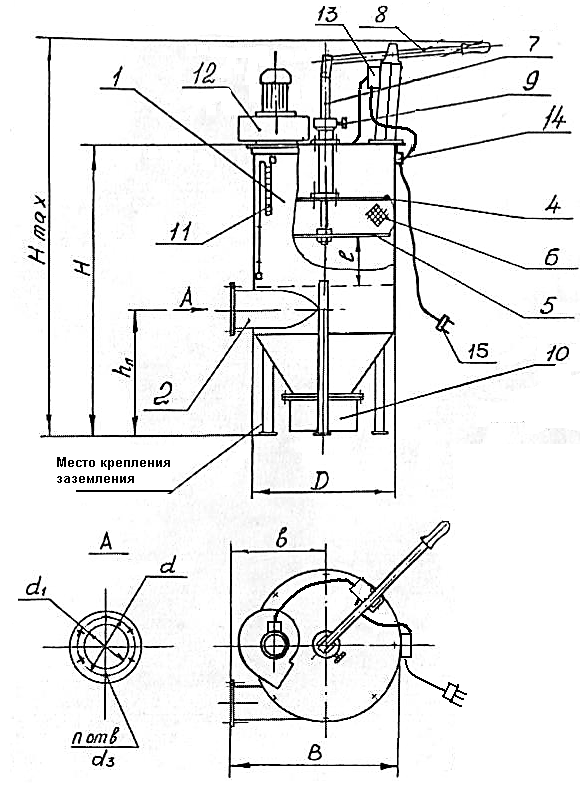

Рис.2

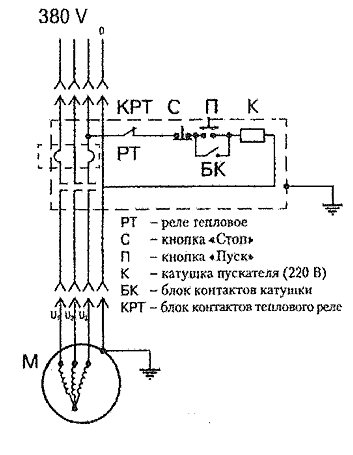

СХЕМА ЭЛЕКТРИЧЕСКАЯ
Рис.3
