Магнитное поле и его характеристики и свойства (стр. 3 )

Hl= ?I = F (46)

Формула (46) выражает закон полного тока для рассматриваемой магнитной цепи. Сумма токов? I, пронизывающих какой-либо замкнутый контур, называется полным током: отсюда и получил свое название этот закон.
Если в формулу (46) подставим напряженность Н из формулы (43), заменив индукцию В согласно формуле (41), то получим зависимость магнитного потока Ф от магнитодвижущей силы F и параметров данной магнитной цепи, т. е. от ее магнитного сопротивления RM. Эта зависимость называется законом Ома для магнитной цепи. Он формулируется следующим образом. Магнитный поток, проходящий по магнитной цепи, равен магнитодвижущей силе, деленной на магнитное сопротивление цепи,

Ф = F/R м (47)

Магнитное сопротивление RM = l/(?aS) зависит от длины l магнитной цепи, поперечного сечения S и магнитной проницаемости? a.

Например, магнитный поток Ф, созданный катушкой с числом витков?,

Ф = F/RM = I? / (l/(?aS)) (47′)

Из формулы (47) следует, что действие магнитодвижущей cилы аналогично действию электродвижущей силы. Подобно тому как э. д. с. является причиной возникновения тока в электрической цепи, так и м. д. с. является причиной возникновения магнитного потока в магнитной цепи. Чем больше магнитодвижущая сила F, создаваемая катушкой электромагнита, тем больший магнитный поток проходит по его магнитной цепи.

Магнитное сопротивление RM играет в магнитной цепи роль, аналогичную электрическому сопротивлению цепи. Так же как в электрической цепи с увеличением сопротивления уменьшается ток, так и в магнитной цепи с увеличением магнитного сопротивления уменьшается магнитный поток. Следует, однако, отметить, что эта аналогия не распространяется на физические процессы, имеющие место в электрических и магнитных цепях. Кроме того, магнитное сопротивление RM является нелинейным. Оно зависит от магнитной проницаемости? a, которая изменяется при изменении индукции, т. е. магнитного потока, проходящего через данный участок цепи. Поэтому при расчетах магнитных цепей пользуются кривыми намагничивания, т. е. зависимостями напряженности H от индукции В для соответствующего ферромагнитного материала.

Формулы (47) и (47′) показывают, что возрастание магнитного потока в какой-либо электрической машине или аппарате можно обеспечить: увеличением магнитодвижущей силы F катушки, создающей магнитное поле в данной машине или аппарате, т. е. увеличением проходящего по ней тока I или числа витков? катушки; уменьшением магнитного сопротивления магнитной цепи данной машины или аппарата путем применения ферромагнитных материалов с большей магнитной проницаемостью? a; уменьшением воздушных зазоров, разделяющих отдельные участки магнитной цепи, выполненные из ферромагнитных материалов (воздушные зазоры, имеющиеся в магнитной цепи, создают весьма большое магнитное сопротивление); увеличением площади поперечного сечения S отдельных участков магнитной цепи или же уменьшением общей длины магнитной цепи и ее отдельных участков.
Все эти меры широко используют при конструировании электрических машин и аппаратов. Магнитопроводы стараются выполнить из высококачественных ферромагнитных материалов, обладающих высокой магнитной проницаемостью (электротехнической стали или специальных сплавов), воздушные зазоры свести до минимальных значений.

§5. Электромагнитные силы, создаваемые магнитным полем

Проводник с током в магнитном поле. Энергия, заключенная в магнитном поле, может проявлять себя в виде электромагнитных сил, которые возникают при взаимодействии магнитного поля с движущимися электрическими зарядами. Электромагнитная сила, возникающая при движении электрического заряда в магнитном поле, действует на него в направлении, перпендикулярном движению и направлению силовых линий, и стремится вытолкнуть заряд за пределы поля (см. рис. 34).

Если поместить в магнитное поле проводник с током I, то между электронами, проходящими по проводнику, и магнитным полем возникнут электромагнитные силы, которые, складываясь, образуют результирующую силу F, стремящуюся вытолкнуть проводник из магнитного поля (рис. 48). Электромагнитная сила определяется законом Ампера. Он формулируется следующим образом. Электромагнитная сила, действующая на проводник с током, находящийся в магнитном поле и расположенный перпендикулярно направлению поля, равна произведению силы тока I, индукции магнитного поля В и длины проводника l:

F = IBl (48)

Если проводник расположен под углом? к силовым магнитным

F = BIlsin? (48′)

Чтобы получить F в ньютонах, надо В брать в теслах, I — в амперax и l — в метрах.

Направление действия силы F обычно определяют по правилу левой руки: ладонь левой руки нужно расположить так, чтобы магнитные линии входили в нее и четыре вытянутых пальца совместить с направлением тока, тогда расположенный под прямым углом большой палец укажет направление действия электромагнитной силы. Сила F возникает только в том случае, если проводник расположен перпендикулярно или под некоторым углом к магнитным силовым линиям поля. Если же проводник расположен вдоль силовых линий поля, то электромагнитная сила будет равна нулю.

Для того чтобы изменить направление электромагнитной силы, как следует из правила левой руки, необходимо изменить направление тока в проводнике или же направление магнитного поля.

Возникновение электромагнитной силы F при взаимодействии проводника с током и магнитного поля можно наглядно представить как результат взаимодействия двух магнитных полей.
Как известно, вокруг проводника с током возникает свое собственное круговое магнитное поле (рис. 49), которое будет складываться с внешним магнитным полем (например, постоянного магнита), в которое помещен проводник с током. При этом справа от проводника, где силовые линии поля проводника совпадают с линиями внешнего поля, происходит сгущение силовых линий; слева от проводника, где силовые линии поля проводника направлены навстречу линиям внешнего поля, происходит разрежение силовых линий. Магнитные силовые линии обладают свойством упругости, напоминающим свойство резиновых нитей. Стремясь сократиться по длине, они будут выталкивать проводник из области сгущения силовых линий в сторону их разрежения, т. е. справа налево. В результате возникает электромагнитная сила F.

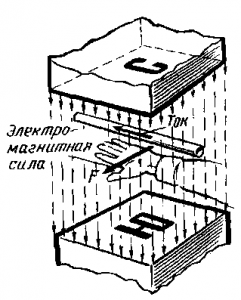

Рис. 48. Электромагнитная сила, действующая в магнитном поле на проводник с током

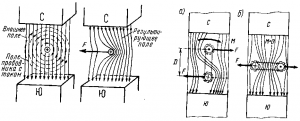

Рис. 49. Сгущение и разрежение магнитных силовых линий при наличии в магнитном поле проводника с током.

Рис. 50.Электромагнитные силы, действующие в магнитном поле на виток или катушку с током.

Виток с током в магнитном поле. Если поместить в магнитное поле не проводник, а виток (или катушку) с током и расположить его вертикально (рис. 50, а), то, применяя правило левой руки к верхней и нижней сторонам витка, получим, что электромагнитные силы F, действующие на них, будут направлены в разные стороны. В результате действия этих двух сил возникает электромагнитный вращающий момент М, который вызовет поворот витка, в данном случае по часовой стрелке. Этот момент

M = FD (49)

где D — расстояние между сторонами витка.
Виток будет поворачиваться в магнитном поле до тех пор, пока он не займет положение, перпендикулярное магнитным силовым линиям поля (рис. 50, б). При таком положении через виток будет проходить наибольший магнитный поток. Следовательно, виток или катушка с током, внесенные во внешнее магнитное поле, всегда стремятся занять такое положение, чтобы через виток проходил возможно больший магнитный поток. Свойство витка и катушки с током поворачиваться в магнитном поле широко используется в электротехнике; электрические двигатели и ряд электроизмерительных приборов работают по этому принципу.

Для увеличения вращающего момента в электрических двигателях применяют не один виток, а несколько. Эти витки, соединенные соответствующим образом, образуют обмотку якоря электродвигателя.

§6. Вихревые токи

Возникновение вихревых токов. Изменяющийся магнитный поток
способен индуцировать э. д. с. не только в проводах или витках катушек, но и в массивных стальных сердечниках, кожухах и других металлических деталях электротехнических установок. Эти э. д. с. являются причиной появлений индуцированных токов, которые действуют в массивных металлических деталях, замыкаясь накоротко в их толще. Такие токи получили название вихревых. Например, при изменении магнитного потока, созданного катушкой 1 (рис. 56, а), в ее стальном сердечнике 2 индуцируются вихревые

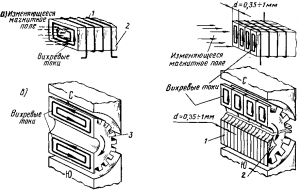

Рис. 56. Возникновение вихревых токов

Рис. 57. Устройство сердечников электрических машин и аппаратов из отдельных изолированных стальных листов.

токи, замыкающиеся в плоскости, перпендикулярной силовым линиям магнитного поля. Вихревые токи возникают также в сердечниках 3 якорей и роторов электрических машин при вращении их в магнитном поле (рис. 56, б). Природа вихревых токов такая же, как и токов, индуцированных в обычных проводах или катушках. Благодаря очень малому сопротивлению массивных проводников вихревые токи даже при небольшой индуцированной э. д. с. достигают очень больших значений, вызывая чрезмерное нагревание этих проводников.

Способы уменьшения вредного действия вихревых токов. В электрических машинах и аппаратах вихревые токи обычно нежелательны, так как они вызывают нагрев металлических сердечников, создают потери энергии (так называемые потери от вихревых токов), снижают к. п. д. электрических машин и аппаратов и оказывают согласно правилу Ленца размагничивающее действие. Для уменьшения вредного действия вихревых токов применяют два основных способа.

1. Сердечники электрических машин и аппаратов выполняют из отдельных стальных листов 1 (рис. 57) толщиной 0,35—1,0 мм, изолированных один от другого слоем изоляции 2 (лаковой пленкой, окалиной, образующейся при отжиге листов, и пр.). Благодаря этому преграждается путь распространению вихревых токов и уменьшается поперечное сечение каждого отдельного проводника, через которое протекают эти токи, что приводит к уменьшению силы тока.
