Кроме того, в силовых цепях, обладающих значительной индуктивностью (например, обмотки возбуждения генераторов), параллельно цепи R-L (т. е. соответствующей обмотке) включают разрядный резистор Rр (рис. 65, а). В этом случае после отключения выключателя В1 цепь R-L не прерывается, а оказывается замкнутой на резистор Rр. Ток в цепи i при этом уменьшается не мгновенно, а постепенно — по экспоненте (рис. 65,6), так как э. д. с. самоиндукции eL, возникающая в индуктивности L, препятствует уменьшению тока. Напряжение up на разрядном резисторе в течение процесса изменения тока также изменяется по экспоненте. Оно равно напряжению, приложенному к цепи R-L, т. е. к зажимам соответ-

Рис. 65. Схема отключения цепи R-L от источника постоянного тока (а) и кривые тока и напряжения при переходном процессе (б)

ствующей обмотки. В начальный момент Up нач = URp/R, т. е. зависит от сопротивления разрядного резистора; при больших значениях Rp это напряжение может оказаться чрезмерно большим и опасным для изоляции электрической установки. Практически для ограничения возникающих перенапряжений сопротивление Rp разрядного резистора берут не более чем в 4—8 раз больше сопротивления R соответствующей обмотки.

Условия возникновения переходных процессов. Рассмотренные выше процессы при включении и выключении цепи R-L называют переходными процессами. Они возникают при включении и выключении источника или отдельных участков цепи, а также при изменении режима работы, например при скачкообразном изменении нагрузки, обрывах и коротких замыканиях. Такие же переходные процессы имеют место при указанных условиях и в цепях, содержащих конденсаторы, обладающие емкостью С. В ряде случаев переходные процессы являются опасными для источников и приемников, так как возникающие токи и напряжения могут во много раз превышать номинальные значения, на которые рассчитаны эти устройства. Однако в некоторых элементах электрооборудования, в частности в устройствах промышленной электроники, переходные процессы являются рабочими режимами.

Физически возникновение переходных процессов объясняется тем, что катушки индуктивности и конденсаторы являются накопителями энергии, а процесс накопления и отдачи энергии в этих элементах не может происходить мгновенно, следовательно, не может мгновенно измениться ток в катушке индуктивности и напряжение на конденсаторе. Время переходного процесса, в течение которого при включениях, выключениях и изменениях режима работы цепи происходит постепенное изменение тока и напряжения, определяется значениями R, L и С цепи и может составить доли и единицы секунд. После окончания переходного процесса ток и напряжение приобретают новые значения, которые называют установившимися.

§8. Взаимоиндукция

Взаимоиндукцией называется явление индуцирования э. д. с. в проводнике или катушке при изменении магнитного потока, создаваемого другим проводником (катушкой). Индуцируемая таким образом э. д. с. ем носит название э. д. с. взаимоиндукции. Примером является индуцирование э. д. с. ем в проводнике ВГ (см. рис. 54) при изменении тока i1 в проводнике АБ, а также индуцирование э. д. с. е2 в катушке 2 (см. рис. 55, а) при изменении тока в катушке 1.

Если два замкнутых контура или две катушки 1 и 2 (рис. 66) сцеплены с общим магнитным потоком Ф12, то такие контуры и катушки называют индуктивно или магнитносвязанными. Для оценки степени их связи введено понятие взаимоиндуктивности М. Взаимоиндуктивность, так же как и индуктивность L, измеряется в генри (Гн).

Если известна взаимоиндуктивность М, то э. д. с. взаимоиндукции ем, индуцированная в каком-либо контуре или катушке, при изменении тока i в другом контуре или катушке может быть получена из формулы (51) для индуцированной э. д. с. При этом

ем = – M? i / ?t (55)

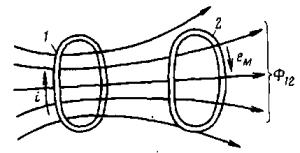

Рис. 66. Две индуктивно связанные катушки

Следовательно, э. д. с. взаимоиндукции так же как и э. д. с. само
индукции, пропорциональна скорости? i/?t изменения тока, создающего магнитное поле. Кроме того, она зависит от числа витков обеих катушек?1 и?2 и от магнитного сопротивления связывающего их магнитопровода (т. е. от его длины l, поперечного сечения s и магнитной проницаемости). Направление э. д. с. взаимоиндукции определяется по правилу Ленца: она всегда направлена так, что стремится препятствовать изменению создающего ее тока.

Взаимоиндукция дает возможность связывать посредством магнитного поля различные электрические цепи. Явление взаимоиндукции широко используются в трансформаторах, радиотехнических устройствах и устройствах автоматики. Однако в некоторых случаях возникновение э. д. с. взаимоиндукции является нежелательным. Например, э. д. с. взаимоиндукции, индуцированные в линиях связи (телефонных и телеграфных проводах), проложенных вдоль высоковольтных линий электропередачи или вдоль контактной сети
электрофицированных железных дорог переменного тока, создают помехи при передаче телефонных или телеграфных сигналов. Поэтому линии связи стремятся располагать перпендикулярно проводам линий электропередачи или выполнять их в виде кабельных линий, защищенных металлическими экранами.
