2. В состав электротехнической стали, из которой изготовляют сердечники электрических машин и аппаратов, вводят 1—5 % кремния, что обеспечивает повышение ее электрического сопротивления. Благодаря этому достигается снижение силы вихревых токов, протекающих по сердечникам электрических машин и аппаратов.

Потери мощности от вихревых токов пропорциональны квадрату индукции В магнитного поля и квадрату частоты f его изменения. При увеличении индукции и частоты изменения магнитного

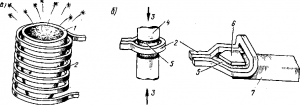

Рис. 58. Расплавление металла (а), сварка и пайка (б) металлических деталей с помощью вихревых токов: 1 — тигель с металлом; 2 — высокочастотный индуктор; 3 — сжимающее усилие; 4 — свариваемые трубы; 5 — нагретый металл; 6— пластина из твердого сплава; 7 — резец

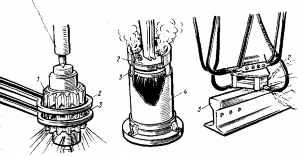

Рис. 59. Закалка металлических изделий с помощью вихревых токов: 1-шестерня; 2 – высокочастотный индуктор; 3- нагретый металл; 5 – головка рельса

поля, а также при увеличении частоты вращения роторов и якорей электрических машин эти потери резко возрастают.

Использование вихревых токов. В ряде случаев вихревые токи используют для полезных целей. Например, при помощи вихревых токов расплавляют металлы (рис. 58, а). Для этой цели тигель с металлом помешают в изменяющееся магнитное поле, которое индуцирует вихревые токи, расплавляющие металл. Таким же образом вихревые токи нагревают металлические детали при сварке, наплавке и пайке (рис. 58, б), а также осуществляют поверхностный нагрев, необходимый для закалки металлических изделий (рис. 59). Ввиду того что в этих случаях требуется увеличить тепло, выделяемое вихревыми токами, т. е. получить большие вихревые токи, для индуцирования их используют магнитные поля изменяющиеся с большой скоростью. Такие поля могут быть созданы при помощи специальных индукторов, выполненных в виде одного или нескольких витков, по которым проходят переменные быстро изменяющиеся токи — так называемые токи высокой частоты.

§7. Самоиндукция

Э. д. с. самоиндукции. Э. д. с. eL, индуцирования в проводнике или катушке в результате изменения магнитного потока, созданного током, проходящим по этому же проводнику или катушке, носит название э. д. с. самоиндукции (рис. 60). Эта э. д. с. возникает при всяком изменении тока, например при замыкании и размыкании электрических цепей, при изменении нагрузки электродвигателей и пр. Чем быстрее изменяется ток в проводнике или катушке, тем больше скорость изменения пронизывающего их магнитного потока и тем большая э. д. с. самоиндукции в них индуцируется. Например, э. д. с. самоиндукции eL возникает в проводнике АБ (см. рис. 54) при изменении протекающего по нему тока i1. Следовательно, изменяющееся магнитное поле индуцирует э. д. с. в том же самом проводнике, в котором изменяется ток, создающий это поле.

Направление э. д. с. самоиндукции определяется по правилу Ленца. Э. д. с. самоиндукции имеет всегда такое направление, при котором она препятствует изменению вызвавшего ее тока. Следовательно, при возрастании тока в проводнике (катушке) индуцированная в них э. д. с. самоиндукции будет направлена против тока, т. е. будет препятствовать его возрастанию (рис. 61, а), и наоборот, при уменьшении тока в проводнике (катушке) возникает э. д. с. самоиндукции, совпадающая по направлению с током, т. е. препятствующая его убыванию (рис. 61, б). Если же ток в катушке не изменяется, то э. д. с. самоиндукции не возникает.

Из рассмотренного выше правила для определения направления э. д. с. самоиндукции вытекает, что эта э. д. с. оказывает тормозящее действие на изменение тока в электрических цепях. В этом отношении ее действие аналогично действию силы инерции, которая препятствует изменению положения тела. В электрической цепи (рис. 62, а), состоящей из резистора с сопротивлением R и катушки К, ток i создается совместным действием напряжения U источника и э. д. с. самоиндукции eL индуцируемой в катушке. При подключении рассматриваемой цепи к источнику э. д. с. самоиндукции eL (см. сплошную стрелку) сдерживает нарастание силы тока. Поэтому ток i достигает установившегося значения I=U/R (согласно закону Ома) не мгновенно, а в течение определенного промежутка времени (рис. 62, б). За это время в электрической цепи происходит переходный процесс, при котором изменяются eL и i. Точно

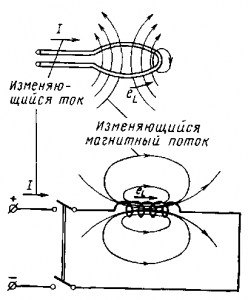

Рис. 60. Возникновение э. д.с. самоиндукции в витке (а) и в катушке (б)

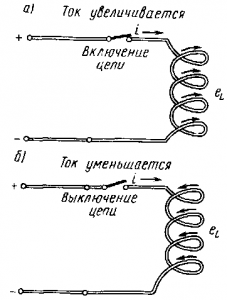

Рис. 61. Направление э. д.с. самоиндукции в катушке при увеличении (а) и уменьшении (б) тока

Рис. 62. Электрическая цепь с катушкой индуктивности (а) и кривая изменения ней тока при включении и выключении (б)

так же при выключении электрической цепи ток i не уменьшается мгновенно до нуля, а из-за действия э. д. с. eL (см. штриховую стрелку) постепенно уменьшается.

Индуктивность. Способность различных проводников (катушек) индуцировать э. д. с. самоиндукции оценивается индуктивностью L. Она показывает, какая э. д. с. самоиндукции возникает в данном проводнике (катушке) при изменении тока на 1 А в течение 1 с. Индуктивность измеряется в генри (Гн), 1 Гн = 1 Ом*с. На практике индуктивность часто измеряют в тысячных долях генри — миллигенри (мГн) и в миллионных долях генри — микрогенри (мкГн).

Индуктивность катушки зависит от числа витков катушки? и магнитного сопротивления Rм ее магнитопровода, т. е. от его магнитной проницаемости? а и геометрических размеров l и s. Если в катушку вставить стальной сердечник, ее индуктивность резко возрастает из-за усиления магнитного поля катушки. В этом случае ток 1 А создает значительно больший магнитный поток, чем в катушке без сердечника.

Используя понятие индуктивности L, можно получить для э. д. с. самоиндукции следующую формулу:

eL = – L? i / ?t (53)

Где? i – изменение тока в проводнике (катушке) за промежуток времени? t.

Следовательно, э. д. с. самоиндукции пропорциональна скорости изменения тока.

Включение и отключение цепей постоянного тока с катушкой индуктивности. При подключении к источнику постоянного тока с напряжением U электрической цепи, содержащей R и L, выключателем B1 (рис. 63, а) ток i возрастает до установившегося значения Iуст=U/R не мгновенно, так как э. д. с. самоиндукции eL, возникающая в индуктивности, действует против приложенного напряжения V и препятствует нарастанию тока. Для рассматриваемого процесса характерным является постепенное изменение тока i (рис. 63, б) и напряжений uа и uL по кривым — экспонентам. Изменение i, uа и uL по указанным кривым называетсяапериодическим.

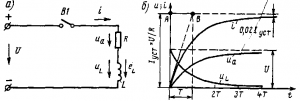

Рис. 63. Схема подключения цепи R-L к источнику постоянного тока (а) и кривые тока и напряжения при переходном процессе (б)

Скорость нарастания силы тока в цепи и изменения напряжений uа и uL характеризуетсяпостоянной времени цепи

T = L/R (54)

Она измеряется в секундах, зависит только от параметров R и L данной цепи и позволяет без построения графиков оценить длительность процесса изменения тока. Эта длительность теоретически бесконечно велика. Практически же обычно считают, что она составляет (3-4) Т. За это время ток в цепи достигает 95—98 % установившегося значения. Следовательно, чем больше сопротивление и чем меньше индуктивность L, тем быстрее протекает процесс изменения тока в электрических цепях с индуктивностью. Постоянную времени Т при апериодическом процессе можно определить как отрезок АВ, отсекаемый касательной, проведенной из начала координат к рассматриваемой кривой (например, тока i) на линии, соответствующей установившемуся значению данной величины.
Свойством индуктивности замедлять процесс изменения тока пользуются для создания выдержек времени при срабатывании различных аппаратов (например, при управлении работой песочниц для периодической подачи порций песка под колеса локомотива). На использовании этого явления основана также работа электромагнитного реле времени (см. § 94).

Коммутационные перенапряжения. Особенно сильно проявляет себя э. д. с. самоиндукции при размыкании цепей, содержащих катушки с большим числом витков и со стальными сердечниками (например, обмотки генераторов, электродвигателей, трансформаторов и пр.), т. е. цепей, обладающих большой индуктивностью. В этом случае возникающая э. д. с. самоиндукции eL может во много раз превысить напряжение U источника и, суммируясь с ним, послужить причиной возникновения перенапряжений в электрических цепях (рис. 64, а), называемых коммутационными (возникающими при коммутации — переключениях электрических цепей). Они являются опасными для обмоток электродвигателей, генераторов и трансформаторов, так как могут вызвать пробой их изоляции.

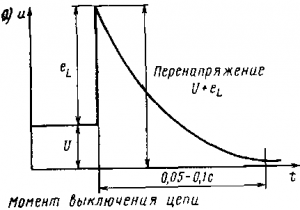

Рис. 64. Возникновение перенапряжения (о) и образование дуги (б) при размыкании электрических цепей с индуктивностью

Большая э. д. с. самоиндукции способствует также возникновению электрической искры или дуги в электрических аппаратах, осуществляющих коммутацию электрических цепей. Например, в момент размыкания контактов рубильника (рис. 64, б) образующаяся э. д. с. самоиндукции сильно увеличивает разность потенциалов между разомкнутыми контактами рубильника и пробивает воздушный промежуток. Возникающая при этом электрическая дуга поддерживается в, течение некоторого времени э. д. с. самоиндукции, которая, таким образом, затягивает процесс отключения тока в цепи. Это явление весьма нежелательно, так как дуга оплавляет контакты отключающих аппаратов, что приводит к быстрому выходу их из строя. Поэтому во всех аппаратах, служащих для размыкания электрических цепей, предусматриваются специальные дугогасительные устройства, обеспечивающие ускорение гашения дуги.
