( – 5 мин.)
Вопрос | Ответ |
1. Перечислите виды отклонений | Верхнее, нижнее, среднее отклонения. |
2. Схема полей допусков строится в единицах… | Схема полей допусков строится в мкм. |
3. Дайте определение термина «посадка»? | Посадкой называется характер соединения деталей, определяемых получающимися в нем зазорами или натягами. |
4. Перечислите виды посадок | Существуют посадки с зазором, с натягом и переходные. |
5.Какие параметры проставляют на схеме полей допусков отверстия и вала? | Поставляют: верхние и нижние отклонения отверстия и вала; допуски отверстия и вала; указывается вид посадки. |
Презентация (40 мин.)
Для чего нужна шероховатость?

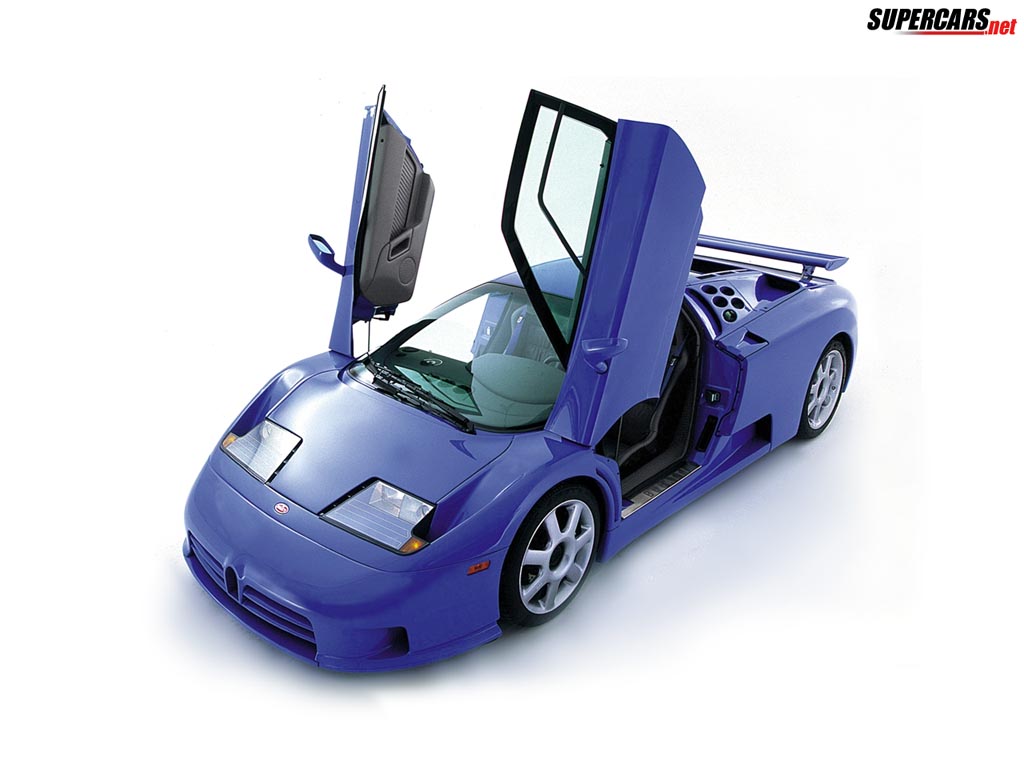

Нас окружают различные изделия, которые создают конструкторы, технологи, рабочие и работники нормокнтроля (рисунок 1).
Проектируя машины, конструктор задает не только точность, с какой должны быть выдержаны размеры элемента детали, но и допустимую шероховатость его поверхности, обеспечивающую длительную работоспособность детали.
Конструктор также должен также учитывать экономический фактор – чем выше требования к качеству поверхности, тем дороже ее изготовление.
Рисунок 1 – Изделия машиностроения
Микрогеометрия поверхности

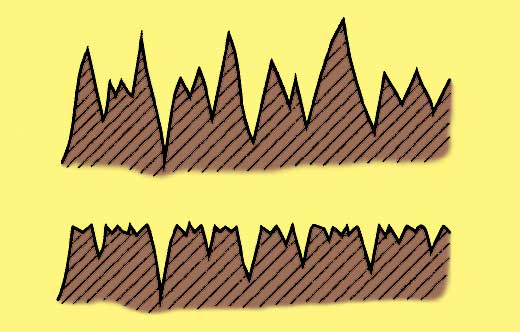

Если рассмотреть в сильную лупу или под микроскопом (профилометром) поверхность какой-либо детали, то даже на хорошо отполированной поверхности будут заметны микронеровности (рисунок 2).
Рисунок 2 - Микрогеометрия поверхности
Совокупность этих неровностей, образующих рельеф поверхности на определенной базовой длине l, называется шероховатостью.
Вопрос студенту: Что называют шероховатостью?
Предполагаемый ответ: Шероховатость - это совокупность неровностей, образующих рельеф поверхности на определенной базовой длине.
Стандарт ГОСТ2.309-73 полностью соответствует CT СЭВ 638-77 и международной рекомендации по стандартизации ИСО Р 468.

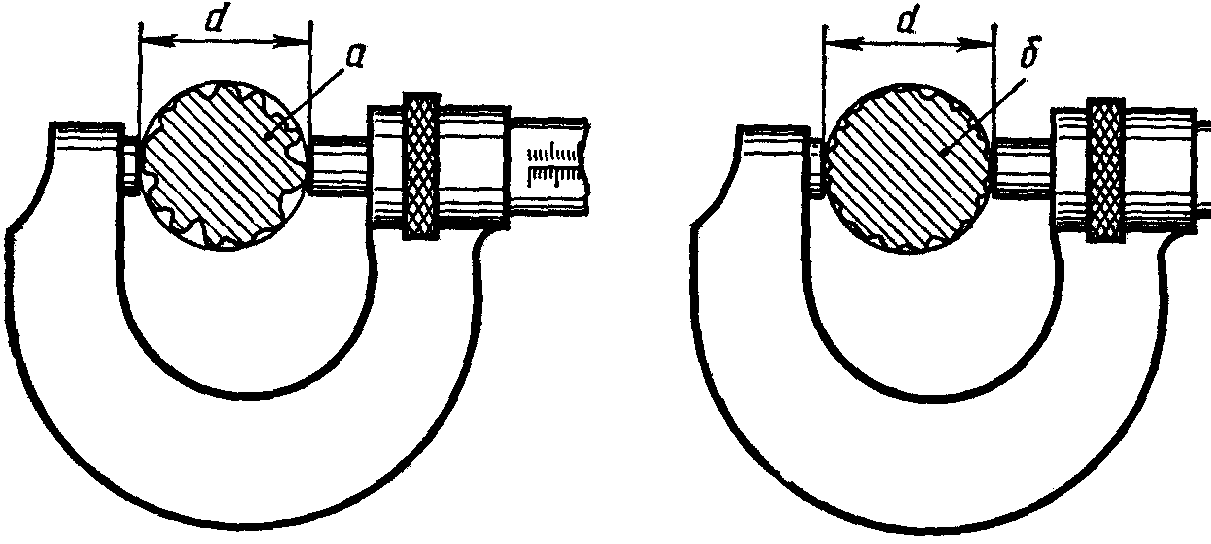

Образцы деталей с разным качеством поверхности. На рисунке 3 изображены два валика, диаметры которых при измерении микрометром оказались практически равными, но шероховатость (высота гребешков) на валике б больше, чем на валике б.
Если принять, что валики будут работать в одинаковых условиях, то установленный расчетом зазор между валиком и отверстием в случае б нарушится быстрее (из-за истирания поверхностей), чем в случае б, и надежность работы механизма уменьшится.
Рисунок 3 – Образцы валиков

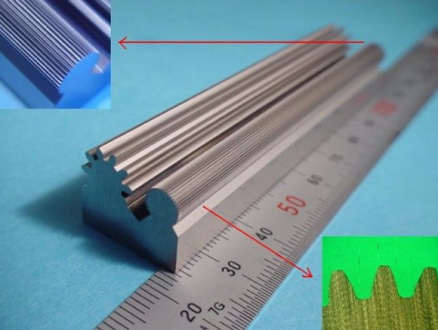

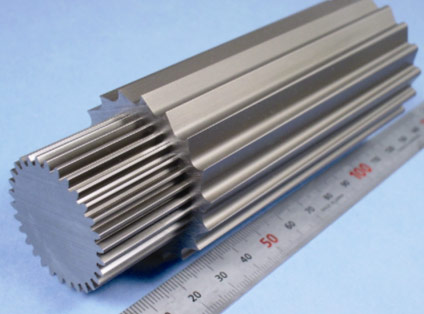

Рисунок 4- Зеркальная вырезка конусной матрицы из карбида вольфрама, шероховатость 12-го класса
4 Параметры и характеристики шероховатости поверхности
Для оценки качества поверхности ГОСТ 2789-73 установил шесть параметров:
среднее арифметическое отклонение профиля (символ Rб)- среднее арифметическое значение ординат уі некоторого количества точек, выбранных на базовой длине;Вопрос студенту: Что обозначает символ Rб?
Предполагаемый ответ: Rб - это среднее арифметическое значение ординат уі некоторого количества точек, выбранных на базовой длине.
средняя высота неровностей профиля по 10 точкам (символ Rz)- сумма средних абсолютных значений высот пяти наибольших выступов и глубин пяти наибольших впадин профиля в пределах базовой длины;Вопрос студенту: Что обозначает символ Rz?
Предполагаемый ответ: Rz - эта сумма средних абсолютных значений высот пяти наибольших выступов и глубин пяти наибольших впадин профиля в пределах базовой длины.
наибольшая высота профиля (символ Rmax);Вопрос студенту: Что обозначает символ Rmax?
Предполагаемый ответ: Это наибольшая высота профиля.
средний шаг неровностей (символ Sm);Вопрос студенту: Что обозначает символ Sm?
Предполагаемый ответ: Это средний шаг неровностей.
средний шаг по неровностям (символ S);Вопрос студенту: Что обозначает символ S?
Предполагаемый ответ: Это средний шаг по неровностям.
относительная опорная длина профиля (символ tp), определяемая как отношение опорной длины профиля зp к базовой длине.Вопрос студенту: Что обозначает символ tp?
Предполагаемый ответ: Это относительная опорная длина профиля, определяемая как отношение опорной длины профиля зp к базовой длине.

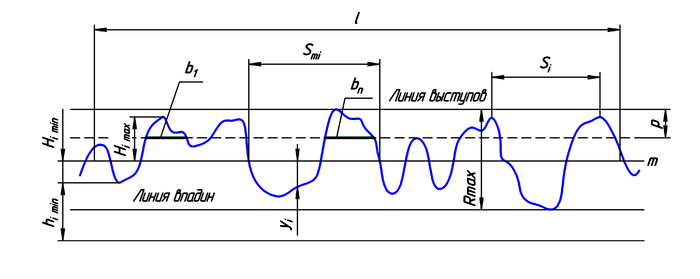

Профилограмма поверхности детали представлена на рисунке 5.
Рисунок 5 – Профилограмма поверхности детали
Среднее арифметическое отклонение профиля (символ Rб)- среднее арифметическое значение ординат уі некоторого количества точек, выбранных на базовой длине
Параметр шероховатости Rz
Средняя высота неровностей профиля по 10 точкам (символ Rz)- сумма средних абсолютных значений высот пяти наибольших выступов и глубин пяти наибольших впадин профиля в пределах базовой длины
Наибольшая высота профиля (символ Rmax) (рисунок 6)
b1 ,bi, bn –длины отрезков в пределах базовой длины;
Si –средний шаг неровностей по вершинам;
Smi - средний шаг неровностей.
Рисунок 6- Наибольшая высота профиля на профилограмме
5 Нормирование шероховатости поверхности
Требования к шероховатости поверхности могут нормироваться:
одним параметром (например, высотным – Rб, Rz или Rmax либо шаговым - Sm или S, либо относительной опорной длиной профиля tp)- Rб0,5; Rz80 или Rmax6,3; Sm0,63; S0,032; tp5070*;
двумя параметрами (например, одним высотным и одним шаговым или одним из них и параметром tp;
тремя параметрами (одним высотным, одним шаговым и tp).
* Примечание: tp5070- относительная опорная длина профиля tp=70% при уровне сечения профиля p=50%.
6 Структура обозначения шероховатости поверхности
Все сведения о шероховатости располагают согласно структуре обозначения шероховатости по ГОСТ 2.309-73 (рисунок 7).
Рисунок 7- Обозначение шероховатости
Вопрос студенту: Что включает в себя структура обозначения шероховатости?
Предполагаемый ответ: Включает: полку знака; способ обработки поверхности; базовую длину; параметр шероховатости и условное обозначение неровности.
Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота Н равна (1,5…5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной линии, применяемой на чертеже (рисунок 8).
Рисунок 8 – Обозначение шероховатости поверхности без указания способа обработки
Вопрос студенту: Что обозначает этот знак
Предполагаемый ответ: Обозначение шероховатости поверхности без указания способа обработки.
Рисунок 9- Обозначение шероховатости поверхности при образовании которой обязательно удаление слоя материала
Вопрос студенту: Что обозначает этот знак
Предполагаемый ответ: Обозначение шероховатости поверхности при образовании которой обязательно удаление слоя материала (точение, шлифование, полирование и т. д.).
Рисунок 10- Обозначение шероховатости поверхности, образование которой осуществляется без удаление слоя материала
Вопрос студенту: Что обозначает этот знак
Предполагаемый ответ: Обозначение шероховатости поверхности, образование которой осуществляется без удаление слоя материала (литье, прокатка, волочение и т. д.).
Типы направлений неровностей поверхности выбираются из таблицы 1.
Таблица 1- Типы направлений неровностей
Тип направления неровностей | Схематичное изображение | Пояснение |
Параллельное, = |
| Параллельно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
Перпендикулярное ┴ |
| Перпендикулярно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
Перекрещивающиеся, Х |
| Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
Произвольное, М |
| Различные направления по отношению к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
Кругообразное. C |
| Приблизительно кругообразно по отношению к центру поверхности, к шероховатости которой устанавливаются требования |
Радиальное, R |
| Приблизительно радиально по отношению к центру поверхности, к шероховатости которой устанавливаются требования |
Вопрос студенту: Перечислите типы направления неровностей.
|
