Здания и сооружения на подрабатываемых территориях и просадочных грунтах (стр. 10 )

6.1.3. Специфическими характеристиками площадок, сложенных просадочными грунтами являются:

тип грунтовых условий по просадочности, который подразделяется на:

I тип грунтовых условий, в которых возможна в основном просадка грунтов от внешней нагрузки, а просадка грунтов от собственного веса отсутствует или не превышает 5 см;

II тип грунтовых условий, в которых помимо просадки грунтов от внешней нагрузки возможна их просадка от собственного веса и величина ее превышает 5 см;

величина просадочной толщи , определяемая от существующей или спланированной (срезкой либо подсыпкой) поверхности до кровли непросадочного слоя грунта, для которого ;

величина возможной просадки грунта от его собственного веса в пределах просадочной толщи до или после выполнения вертикальной планировки.

6.1.4. Основания, сложенные просадочными грунтами при I типе грунтовых условий характеризуются следующими параметрами:

степенью изменчивости сжимаемости основания ;

средним значением модуля деформации просадочного грунта или средней осадкой основания, ;

максимальной осадкой ;

относительной разностью деформации основания ;

коэффициентом жесткости основания при сжатии C.

Примечания. 1. Степень изменчивости сжимаемости основания определяют отношением наибольшего значения усредненного по глубине модуля деформации просадочных грунтов при их природной влажности к наименьшему значению при полном водонасыщении в пределах плана расположения здания или сооружения.

2. Среднее значение модуля деформации просадочных грунтов основания в пределах плана здания или сооружения определяют по следующей формуле: .

3. Средняя деформация основания здания или сооружения определяется суммой величин осадки и просадки и площадью фундамента , т. е. .

Применение на обязательной основе пункта 6.1.5 обеспечивает соблюдение требований Федерального закона от 01.01.2001 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 01.01.2001 N 1521).

6.1.5. При проектировании зданий и сооружений, возводимых на просадочных грунтах при II типе грунтовых условий, необходимо учитывать следующие виды деформаций (рисунки 6.1 и 6.2):

просадку как от собственного веса грунта , так и от внешней нагрузки ;

горизонтальные перемещения земной поверхности и основания в пределах криволинейных частей просадочной воронки;

относительные горизонтальные деформации растяжения или сжатия ;

наклон и кривизну земной поверхности или основания;

дополнительную осадку в пределах зоны дополнительного сжатия подстилающих просадочную толщу непросадочных грунтов, происходящую за счет изменения напряженного состояния и влажности грунтового массива;

деформации склонов в результате потери их устойчивости.

d - глубина заложения фундамента; - просадочная толща;

- верхняя (деформируемая) зона просадки от нагрузки

фундамента; - нижняя зона просадки от собственного

веса грунта; - то же, с учетом дополнительной нагрузки;

- нейтральная зона; - то же, с учетом дополнительной

нагрузки; - зона дополнительного сжатия подстилающего

грунта ; 1 - вертикальные напряжения от собственного

веса грунта природной влажности и сложения; 2 - суммарные

вертикальные напряжения - от внешней нагрузки

и собственного веса грунта; 3 - изменения с глубиной

начального просадочного давления ; 4 - дополнительные

вертикальные напряжения - за счет повышения влажности,

уплотнения просадочного грунта и т. п.; 5 - то же,

- при дополнительной нагрузке на грунты основания

от: веса планировочной насыпи; равномерно распределенной

нагрузки здания или сооружения; полов 1-го этажа и т. п.;

r - расчетная длина криволинейного участка просадки

грунта

Рисунок 6.1. Схема к расчету просадок основания фундаментов

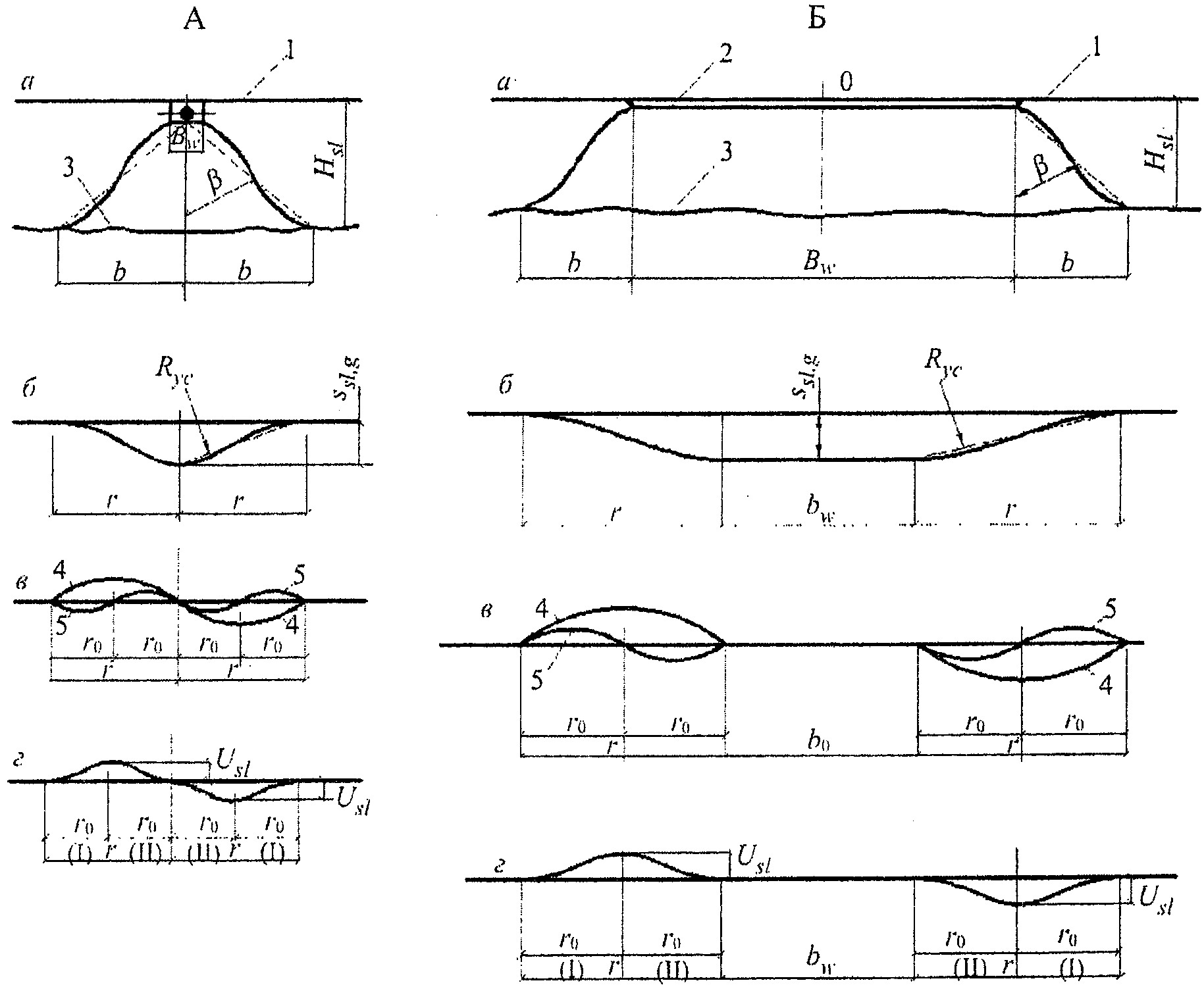

А - линейный источник замачивания; Б - площадной источник

замачивания; а - поперечный разрез зоны увлажнения;

б - кривая просадки поверхности грунта; в - кривые

наклонов (4) и кривизны (5) поверхности; г - кривые

горизонтальных перемещений поверхности грунта;

1 - положение земной поверхности; 2 - площадь замачивания;

3 - нижняя граница растекания воды; - ширина замачиваемой

площади; - ширина горизонтального участка просадки;

- угол растекания воды; - просадочная толща;

r - расчетная длина криволинейного участка просадки

от собственного веса грунта; b - ширина зоны растекания

воды; - наклон земной поверхности; - горизонтальные

перемещения земной поверхности; I и II - зоны

соответственно разуплотнения и уплотнения грунта;

- ширина зон уплотнения и разуплотнения грунта

Рисунок 6.2. Характер развития просадочных деформаций

на поверхности замачиваемого грунта при его просадке

от собственного веса

6.1.6. Расчетной характеристикой оснований при расчете конструкций зданий и сооружений на просадочных грунтах со II типом грунтовых условий, наряду с приведенными в 6.1.4, 6.1.5, также является радиус кривизны , вычисляемый по И.19

6.2. Планировка и застройка площадок

6.2.1. Площадки, намеченные под строительство, необходимо располагать на участках:

с минимальной глубиной просадочных толщ, ;
