«Органайзер для резцов» (стр. 2 )

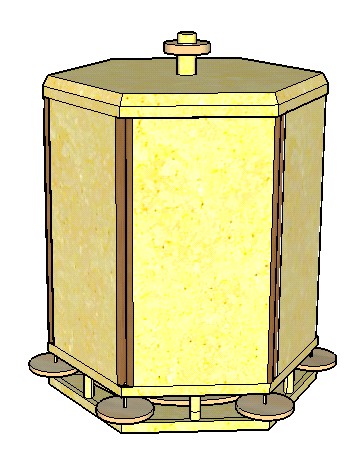

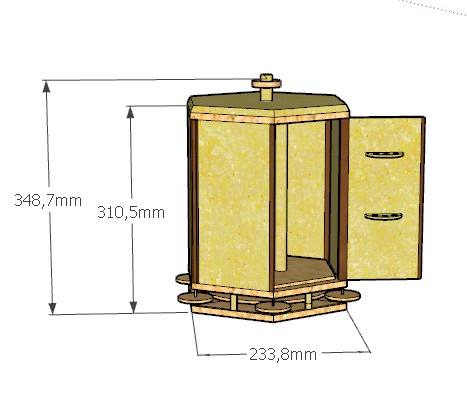

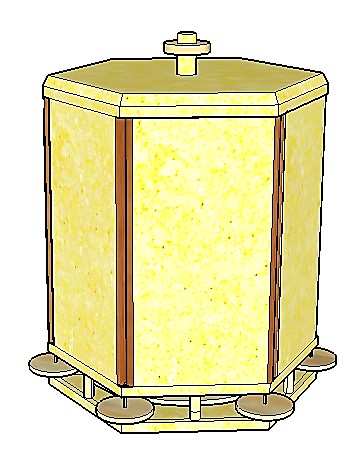

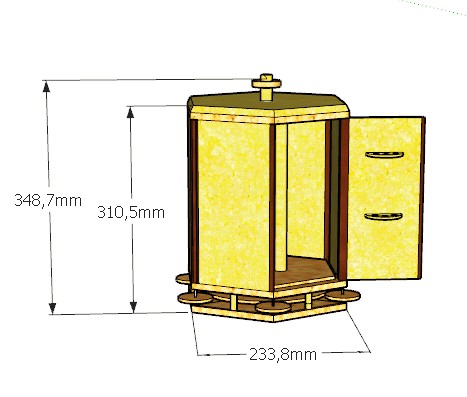

13.Проработка оптимального варианта.

(Моделирование произведено в программе Sketch up)

Органайзер будет изготовлен для кружка и поможет держать рабочее место в порядке.

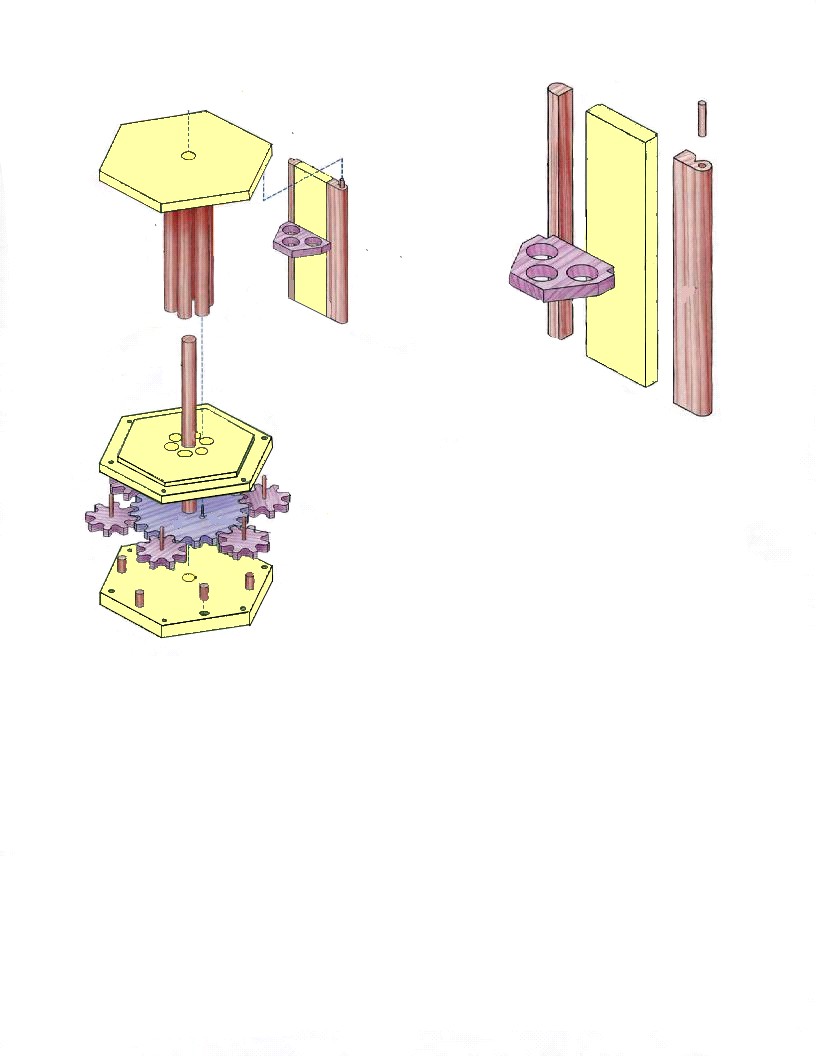

Основания в виде шестигранников(1) будут изготовлены из фанеры для усиления конструкции. На  большие шестигранники будут приклеены  маленькие (это будет сделано для того чтобы дверцы при закрывании не уходили внутрь). Для эстетики торцы оснований будут облицованы буком. Дверцы(2) будут изготовлены из липы, к ним будут приклеены кронштейны(7)для поддержки резцов. По бокам к липовой заготовке(6) будут приклеены рейки бука(8). С лицевой стороны дверцы будут оформлены геометрической  резьбой.  Шестеренки(4,5) будут изготовлены из пятислойной фанеры. При помощи шестеренок дверцы будут открываться, и закрываться одновременно. Зубчатую передачу приводит в движение центральный стержень(3) Для усиления конструкции будут установлены березовые стойки в количестве шести штук, изготовленные на токарном станке по дереву(9).

14. Обоснование выбора материала

Схема №1



15.Требования к материалу

         Хвойные породы древесины.

Достоинства: доступность, невысокая твердость, красивая текстура.

Недостатки: хрупкость, специфический запах, мало подходит для выполнения резной отделки и хранения хлеба, возможны смоляные пятна на лезвиях ножей.

Итог: нет.

         Бук. Достоинства: высокие декоративные качества,  легко поддаётся  обработке.

Недостатки: жесткие требования к температуре и влажности воздуха в помещении.

  Липа. Достоинства: однородная текстура, мягкая порода, нет запахов

Недостатки: относительно недолговечная.

Итог: подходит для моего изделия.

          Для резьбы по дереву используют различные породы древесины. Выбор той или иной породы зависит от назначения и формы украшаемого изделия и вида резьбы. Наиболее доступными материалами для изготовления художественного изделия является липа. Древесина липы легко и чисто режется, мало подвержена растрескиванию и короблению.

Фанера. Достоинства: По сравнению с доской той же толщины прочность фанеры значительно выше, а вдоль и поперек практически одинаковы.

Недостатки: при большой влажности возможно отслаивание.

Итог: фанера поможет мне усилить конструкцию изделия

Вывод: в итоге я выбрал бук, липу, фанеру, так как они соответствуют моим требованиям.

16.Выбор технологии изготовления изделия

Изготовление изделия проводил согласно технологическим картам, опираясь на чертежи и эскизы ( см. тех. карту)

Художественная обработка древесины	Ручная обработка древесины	Механическая обработка древесины
Технологии
Художественная обработка металла	Ручная обработка металла	Механическая обработка металла

Таблица №2

17.Выбор оптимальных способов отделки

Таблица №3

Специальная художественная	Прозрачная	Непрозрачная
На улучшение внешнего вида мебели	Сохраняет текстуру древесины	Закрывает текстуру и цвет древесины
Облицевание Резьба Мозаика	Лаки  Нитроцеллюлозные:   НЦ-218, НЦ-222 – глянцевые   НЦ-243 - матовые Масляные	Нитроэмали   НЦ-25 глянцевые НЦ-257 матовые

Требования к отделке: Создание защитных покрытий, предохраняющих древесину от загрязнения и влаги; чистота отделки;  придание поверхности нового вида и глянца

Цвет древесины важнейшее качество её декоративной выразительности, оказывающее на человека эстетическое и эмоциональное воздействие.

18.Выбор оптимальных способов сборки

Мне необходимо определить способы соединения деталей изделия, чтобы изделие получилось прочным, надежным и долговечным.

Схема №2

19.Выбор инструментов

Таблица №4

Инструмент, приспособления	Предназначение инструмента или приспособления
Карандаш	Разметка
Угольник	Разметка прямых углов
Циркуль	Разметка окружностей.
Ножовка по дереву	Резание по прямой линии.
Рубанок	Выстругивание гладких поверхностей.
Резец	Резание по прямой и кривой линиям.
Стамеска	Зачистка поверхностей, снятие фасок.
Сверла:	Сверление сквозных отверстий.

20. Выбор орнамента для резьбы

Таблица №5

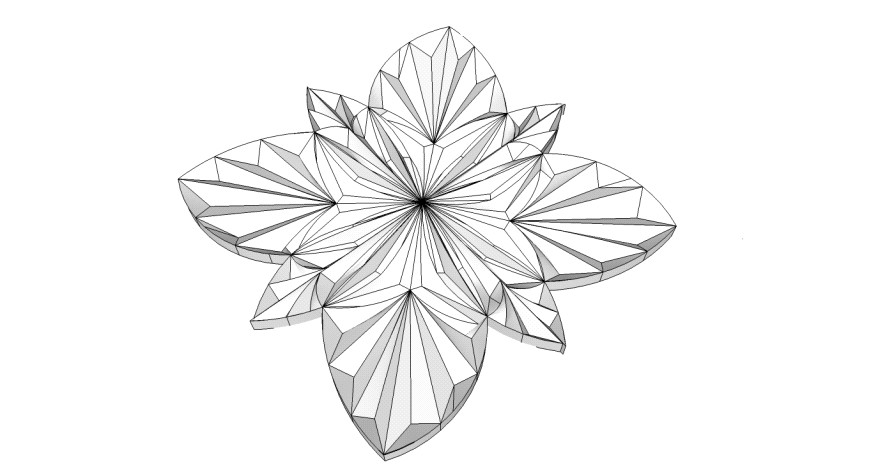

	Цветок – это лаконичный символ природы. Этот  символ применяется на дверцах органайзера. Цветы широко используются в орнаментальных мотивах всех времен и стилей. Они служат украшением тканей, обоев, посуды и других видов декоративного искусства.
	Этот орнамент представляет собой солнце, так как чуваши светлый народ.   Данный орнамент используется на верхней крышке. В солнце наши предки чувствовали два начала — мужское и женское. Женское обозначается кругом, мужское квадратиком или треугольником (что встречается редко).

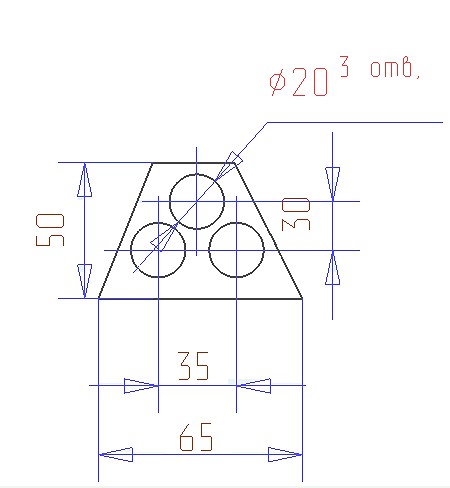

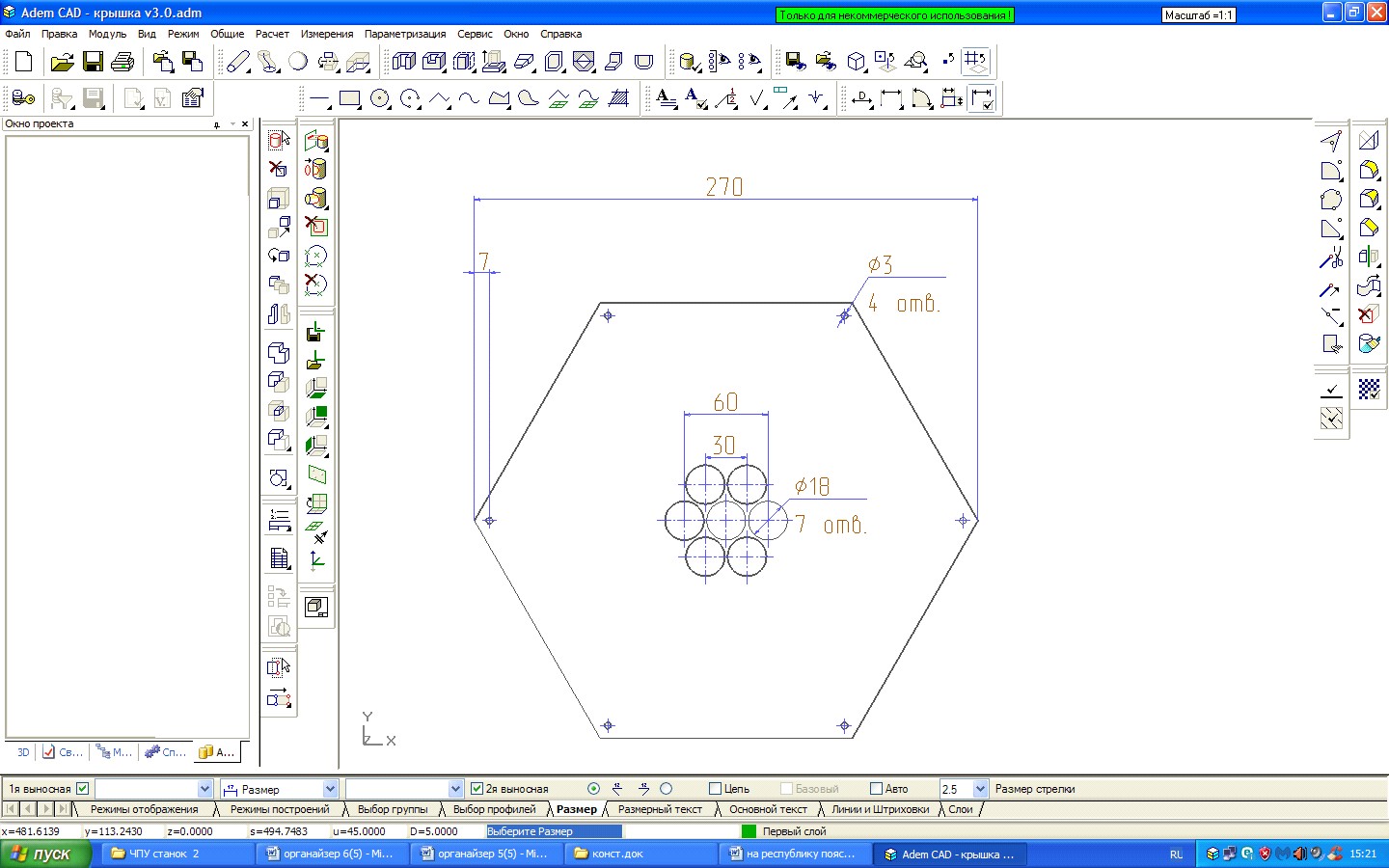

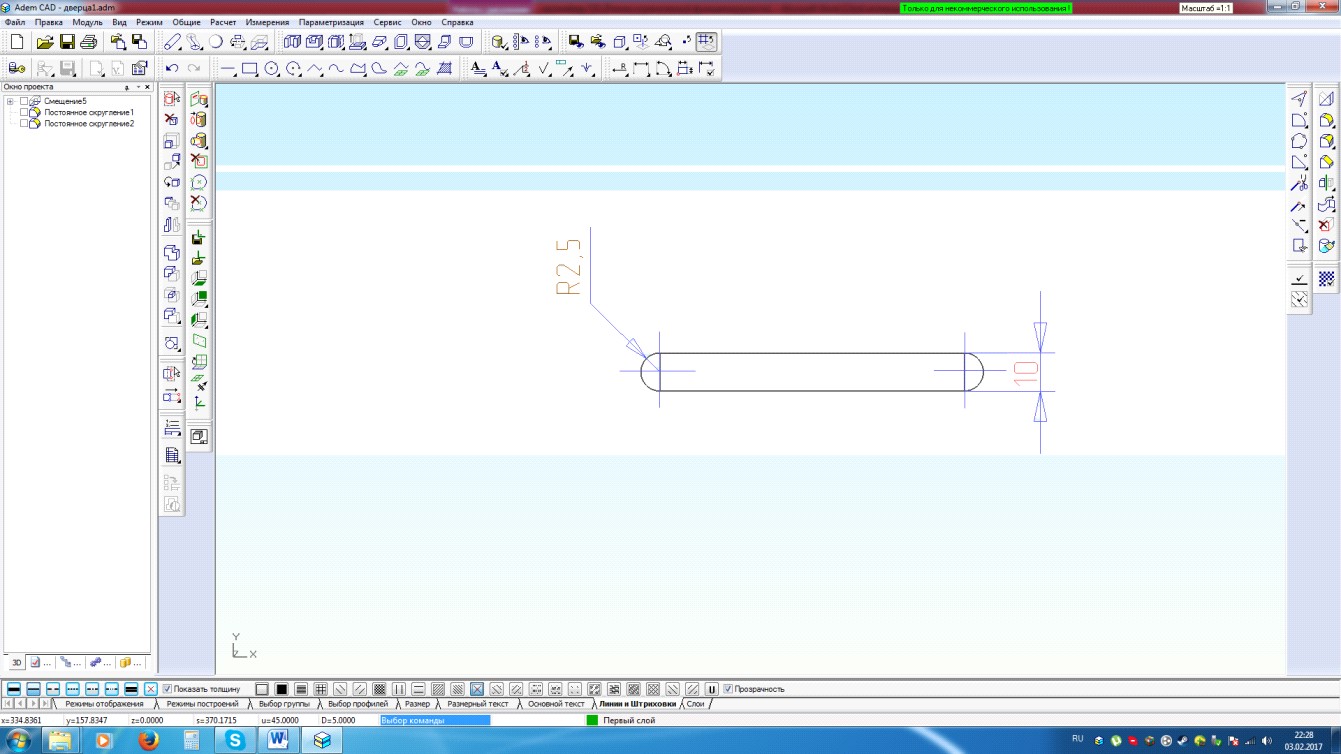

21. Конструкторская документация

Спецификация

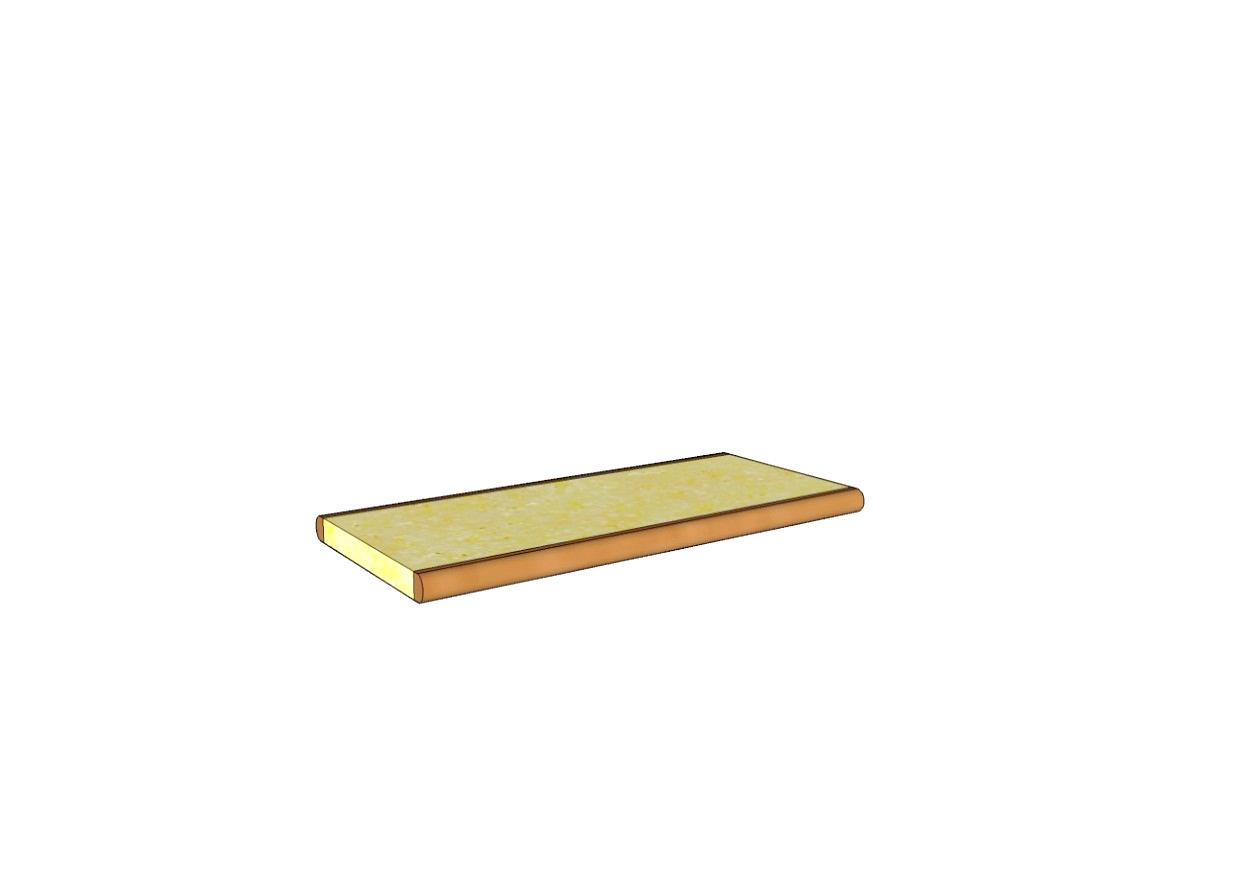

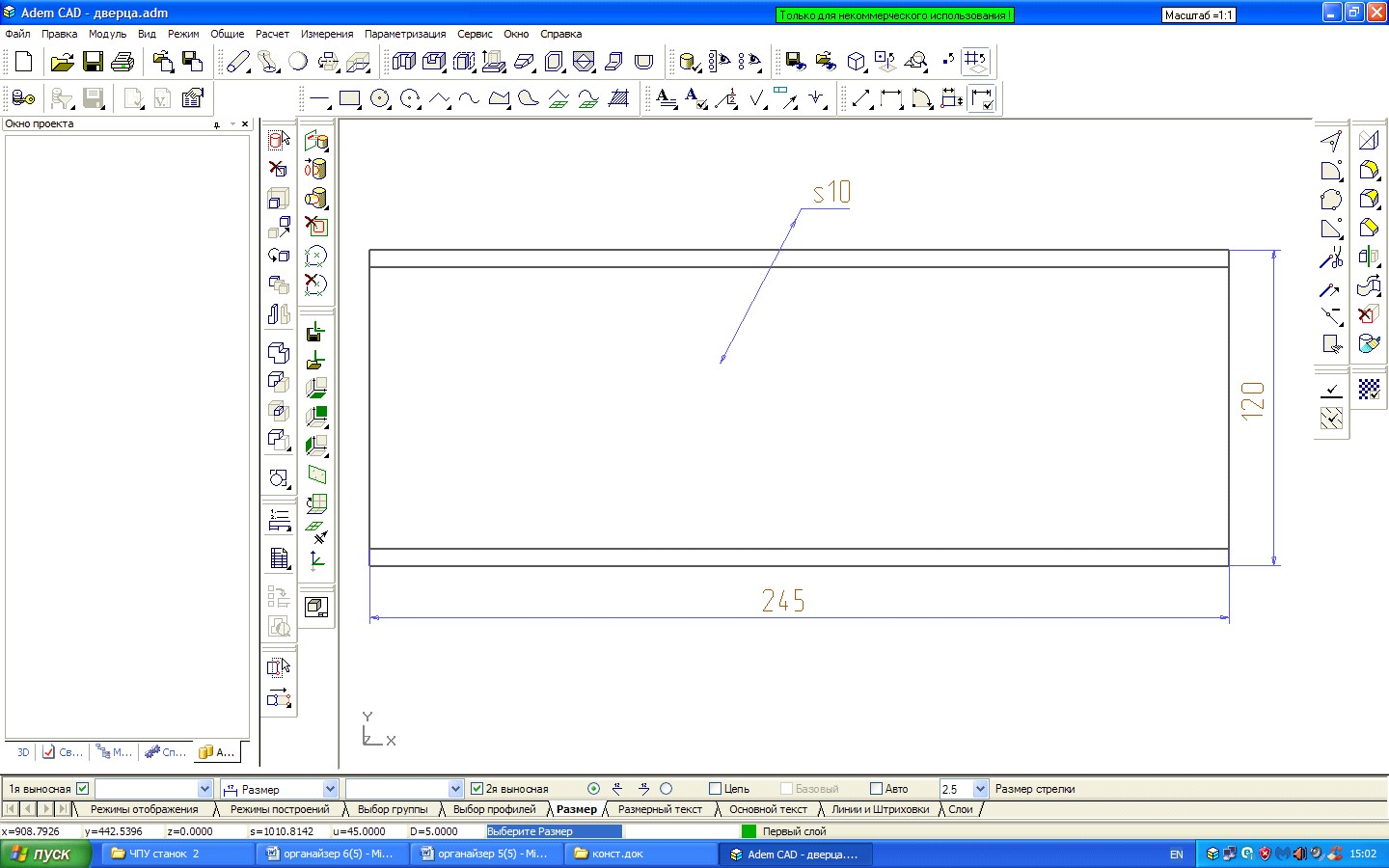

Дверца

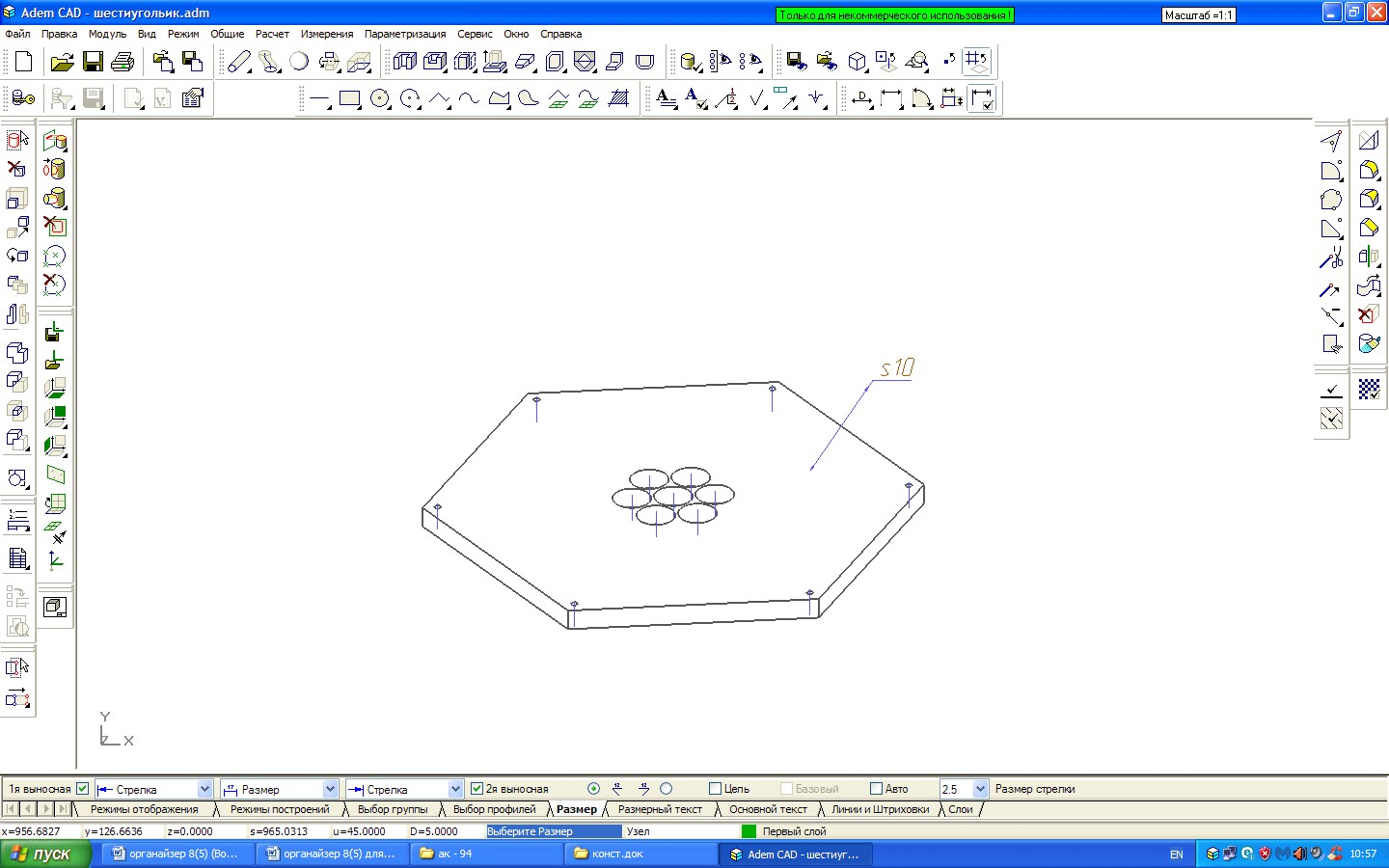

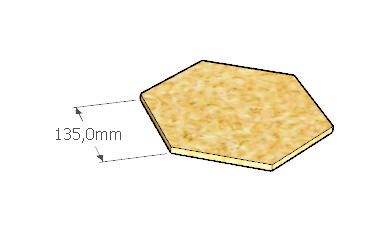

Шестиугольник

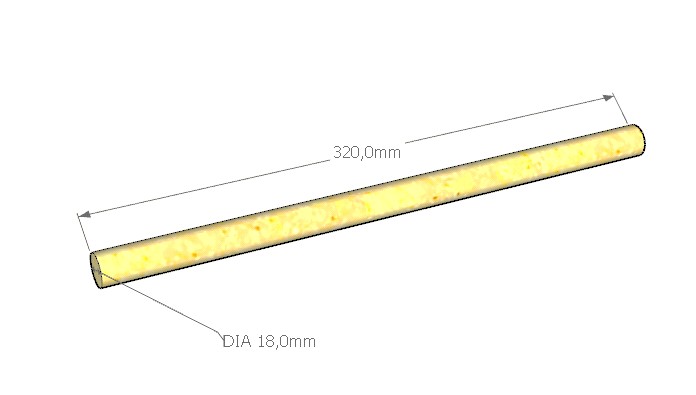

Стержень



22.Технологическая документация

Технологическая карта

Таблица №6

	Органайзер
Материал: липа, Фанера, бук, береза
№	Последовательность выполнения работы	Графическое изображение	Инструменты, приспособления
1	2	3	4

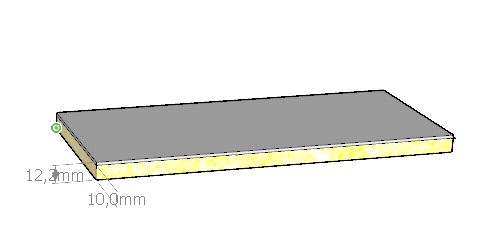

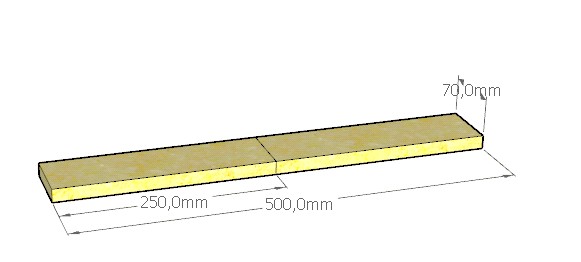

1	Выбрать заготовки с учетом припусков на обработку  500*70*10 и распилить 7 заготовок		Верстак, ножовка, карандаш, линейка
2	Прострогать базовую кромку по углам 90о к базовой пласти		Верстак, рубанок, угольник, рейсмус
3	Прострогать базовую пласть		Линейка, рейсмус, рубанок, верстак.

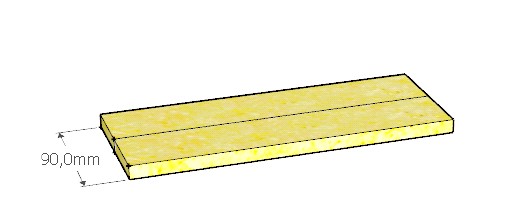

4	Склеить детали		Верстак

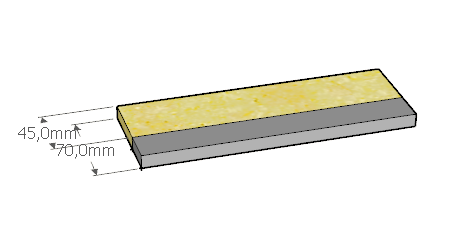

5	Приклеить заготовки бука по бокам дверцы		Верстак

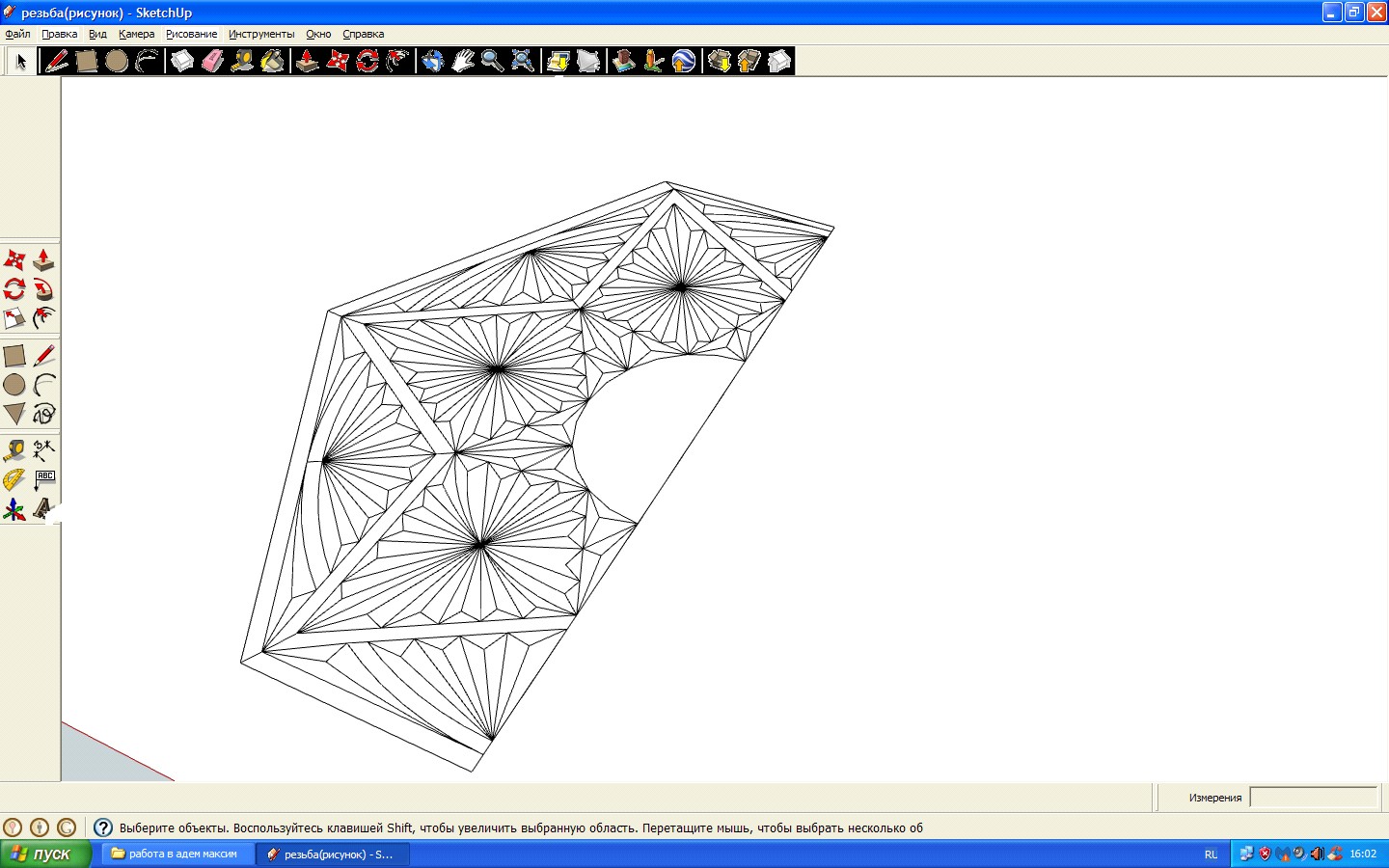

6	Вырезать геометрическую резьбу		Верстак, Резец

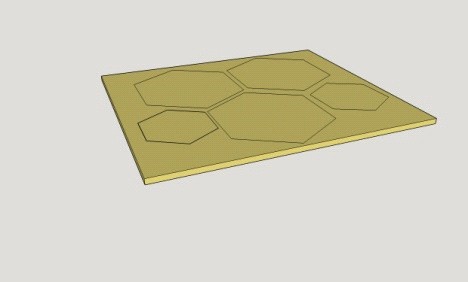

7	Разметить шестиугольники на заготовке по подготовленным шаблонам		Линейка, карандаш, верстак
8	Выпилить шестиугольники(три больших и два маленьких)		Верстак, ножовка

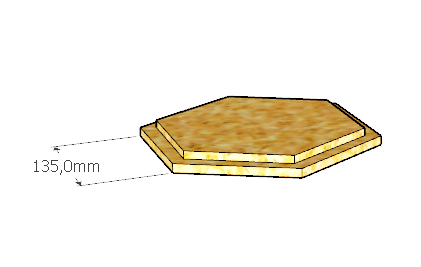

9	Соединить детали (шестиугольники) на клею		Верстак

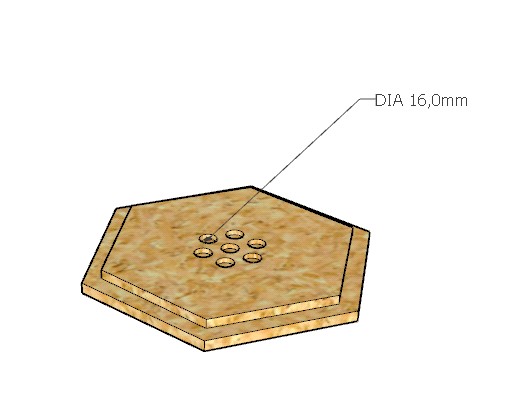

10	Разметить и просверлить отверстия		Сверлильный станок, циркуль, карандаш, линейка
11	Приклеить к основанию липовый шестиугольник		Верстак

12	Начертить и вырезать резьбу на верхней крышке		Верстак, Резец, Карандаш, линейка

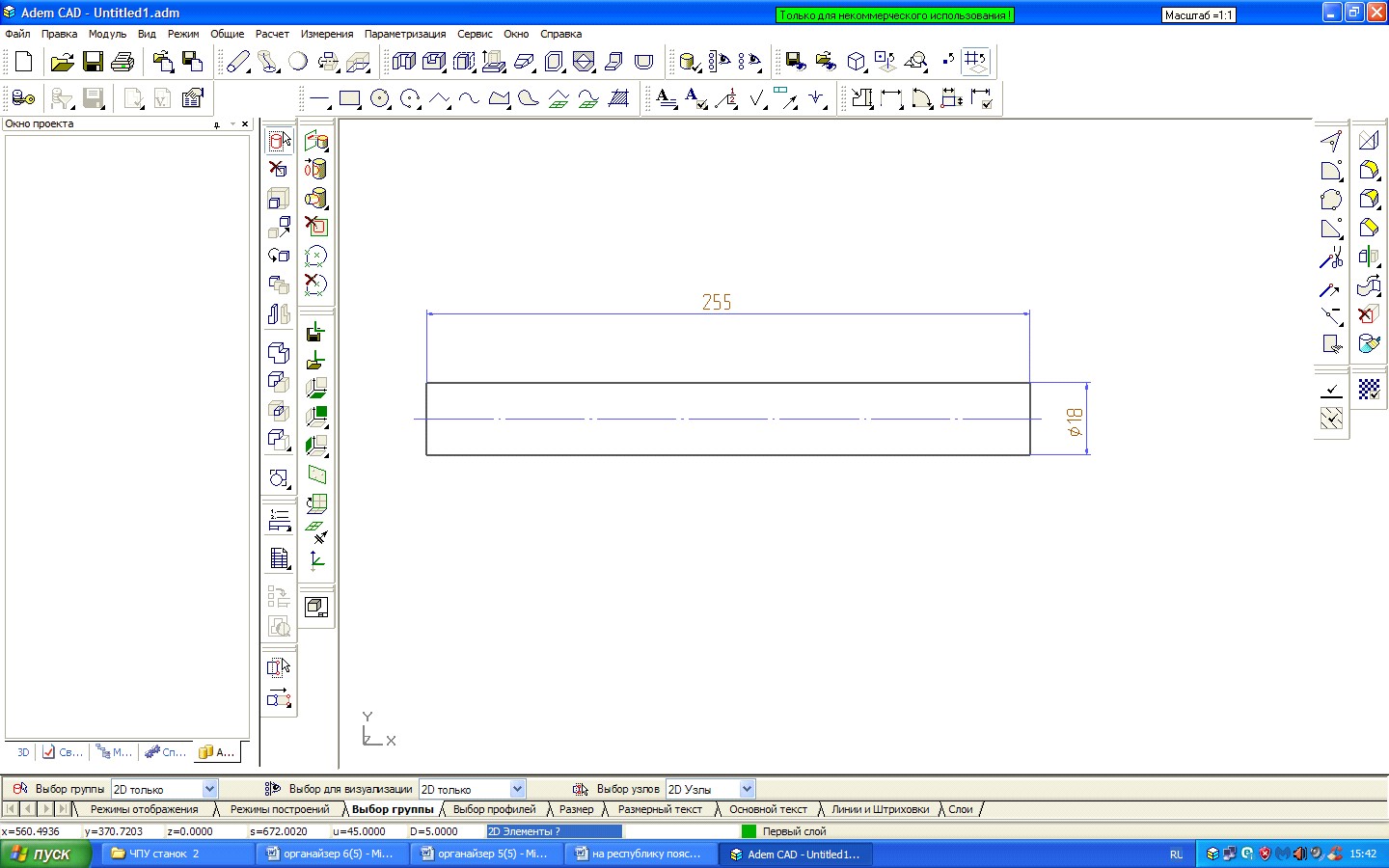

13	Выточить короткие стержни		Токарный станок, полукруглая стамеска, косая стамеска, штангенциркуль
14	Выточить длинный стержень		Токарный станок, полукруглая стамеска, косая стамеска, штангенциркуль

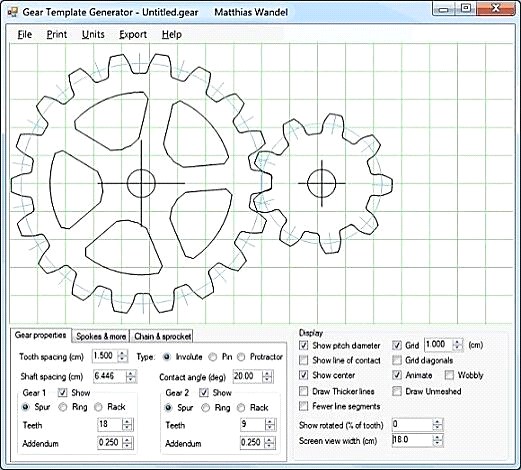

15	Перевести и выпилить шестерни по шаблону		Лобзик, верстак
16	Собрать изделие		Верстак, рубанок, резец

23. Экономическое обоснование

С= Мз + Ао + Роп + Здр. + Кр
