Технологическая карта изготовления ручки стамески.

Материал:

Береза

Ручка стамески

№


Процесс

Инструменты

1

Выстрогать восьмигранник.

Вставить заготовку в станок

Верстак, рубанок

2

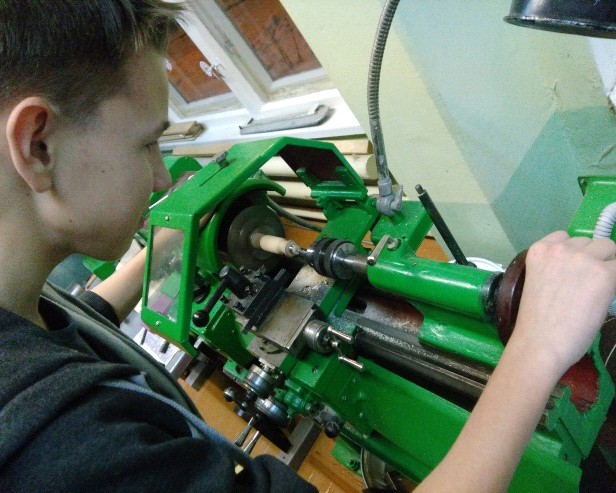

Выточить цилиндр.

Полукруглая стамеска,

Косая стамеска

3

Выточить уступ

Полукруглая стамеска,

косая стамеска

4

Выточить шейку

ручки

Косая узкая стамеска

5

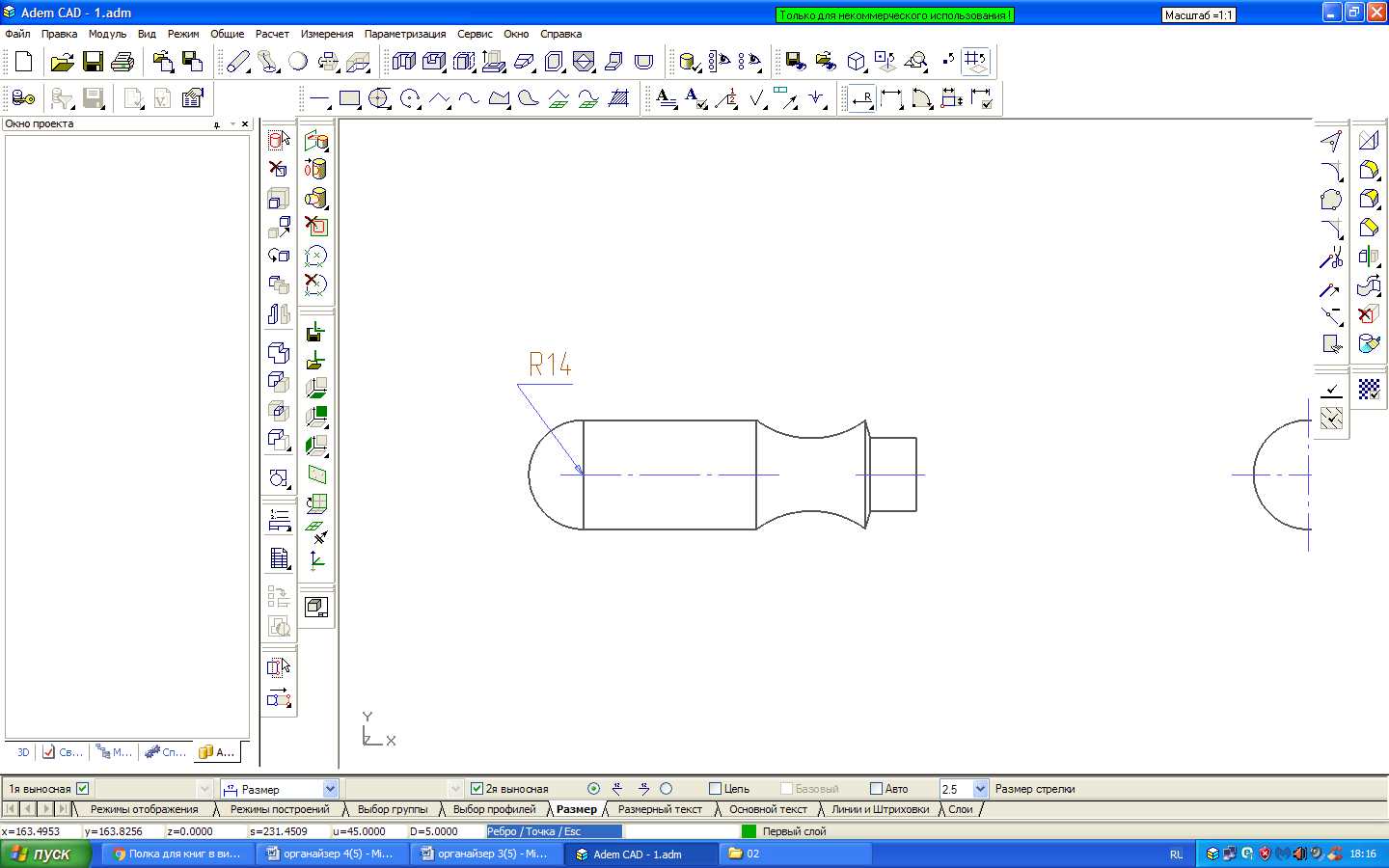

Скруглить по R14

Полукруглая узкая стамеска

6

Просверлить 5

Патрон, сверло

7

Вставить кольцо

Молоток


Приложение

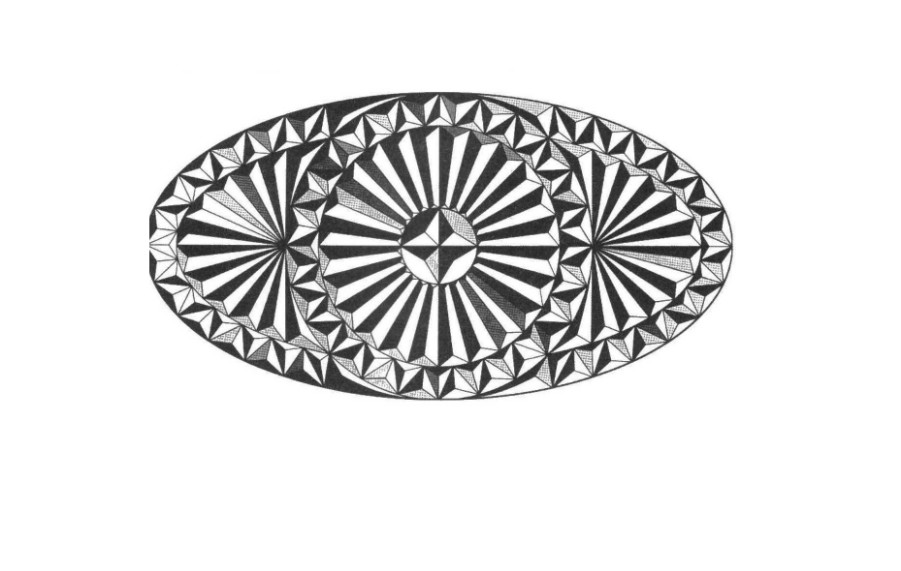

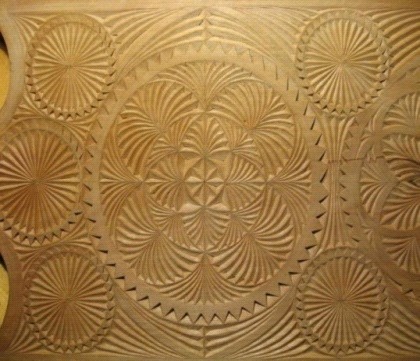

30.Геометрическая резьба

        Композиция геометрической резьбы скла­дывается из традиционных узоров, основным элементом которых являются трехгранные выемки (треугольники), различные по форме, размеру и технике исполнения. Из комбинаций треугольников создают различные узоры: сколышки, цепочки, ромбы, нитейки, змейки, розетки, соты, звездочки и сияния.

        Для занятий геометрической резьбой нужен косой нож (косячок). Нож при геометрической резьбе держат зажатым в кулаке правой руки(левой руки). Пальцы другой руки также постоянно участвуют в работе — направляют лезвие ножа, помогают его движению и удерживают заготовку в неподвижном положении.

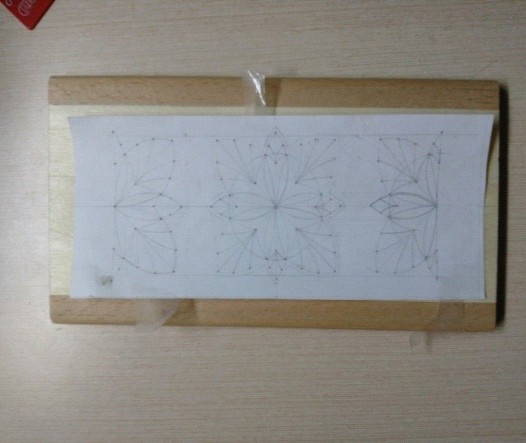

  Разметку узоров производят простым твердым остро наточенным карандашом с помощью угольника и линейки. Для некоторых узоров потребуется циркуль и даже транспортир.

  Наиболее просто вырезать сколышки. Их размечают как равносторонние или равнобедренные треугольники и вырезают так.

НЕ нашли? Не то? Что вы ищете?

  Итак, геометрические узоры на изделии наиболее выразительны тогда. Когда на них падает сильный боковой свет. Игра светотени на разных плоскостях выглядит сочно, декоративно, эффектно, и это следует учитывать при оформлении интерьера.




Приложение

31.Техника безопасности

  При работе с некоторыми изделиями нужно учитывать технику безопасности.

1. Так как в основном я работал резцом (при вырезании резьбы), то я обязан чётко следовать инструкциям, для того чтобы избежать ранений и порезов.

2. При работе с лобзиковой пилкой необходимо уделять предельную осторожность т. к. можно порезаться.

  3. Так же при работе со шкуркой и тому подобных инструментах образуется древесная пыль, которая при попадании в дыхательные пути может нанести урон здоровью.

Приложение

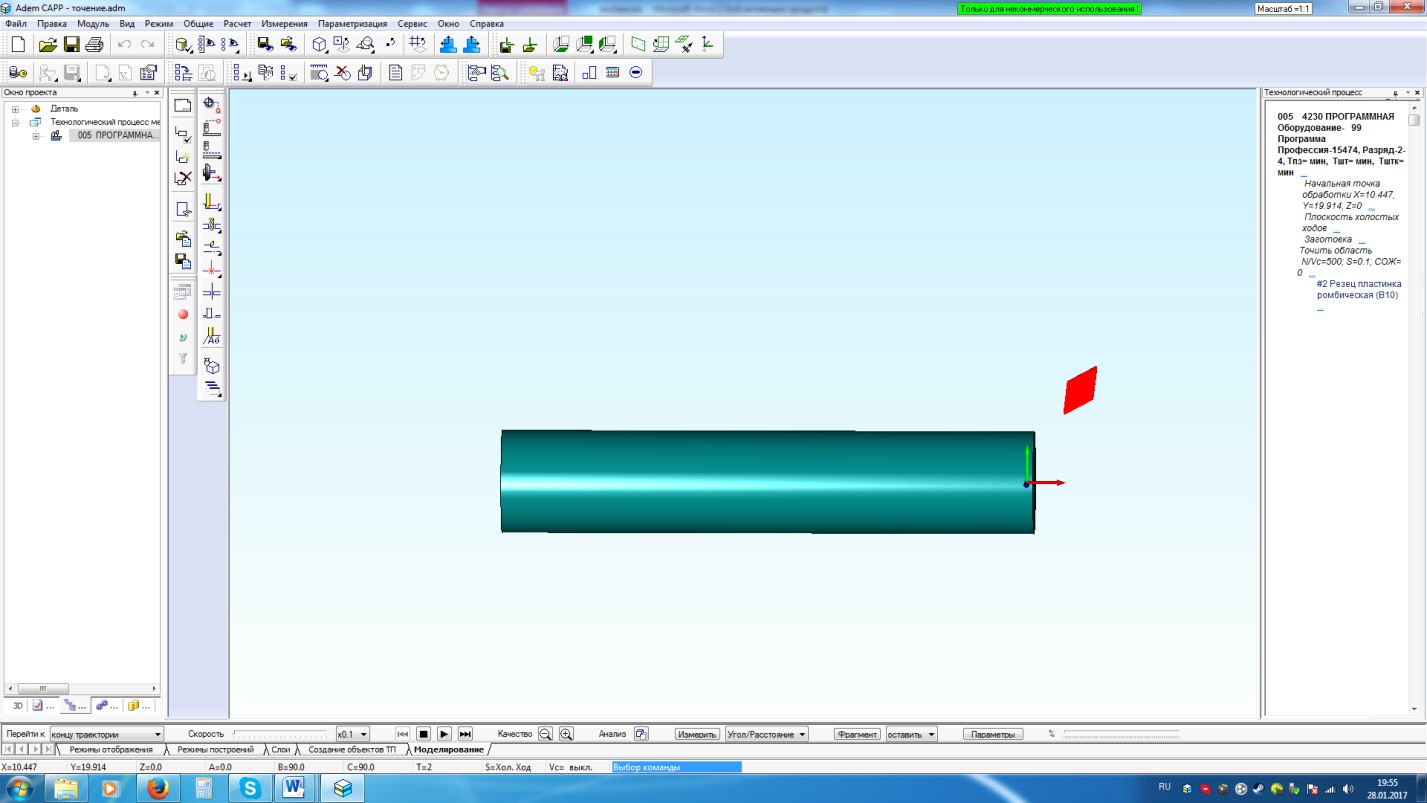

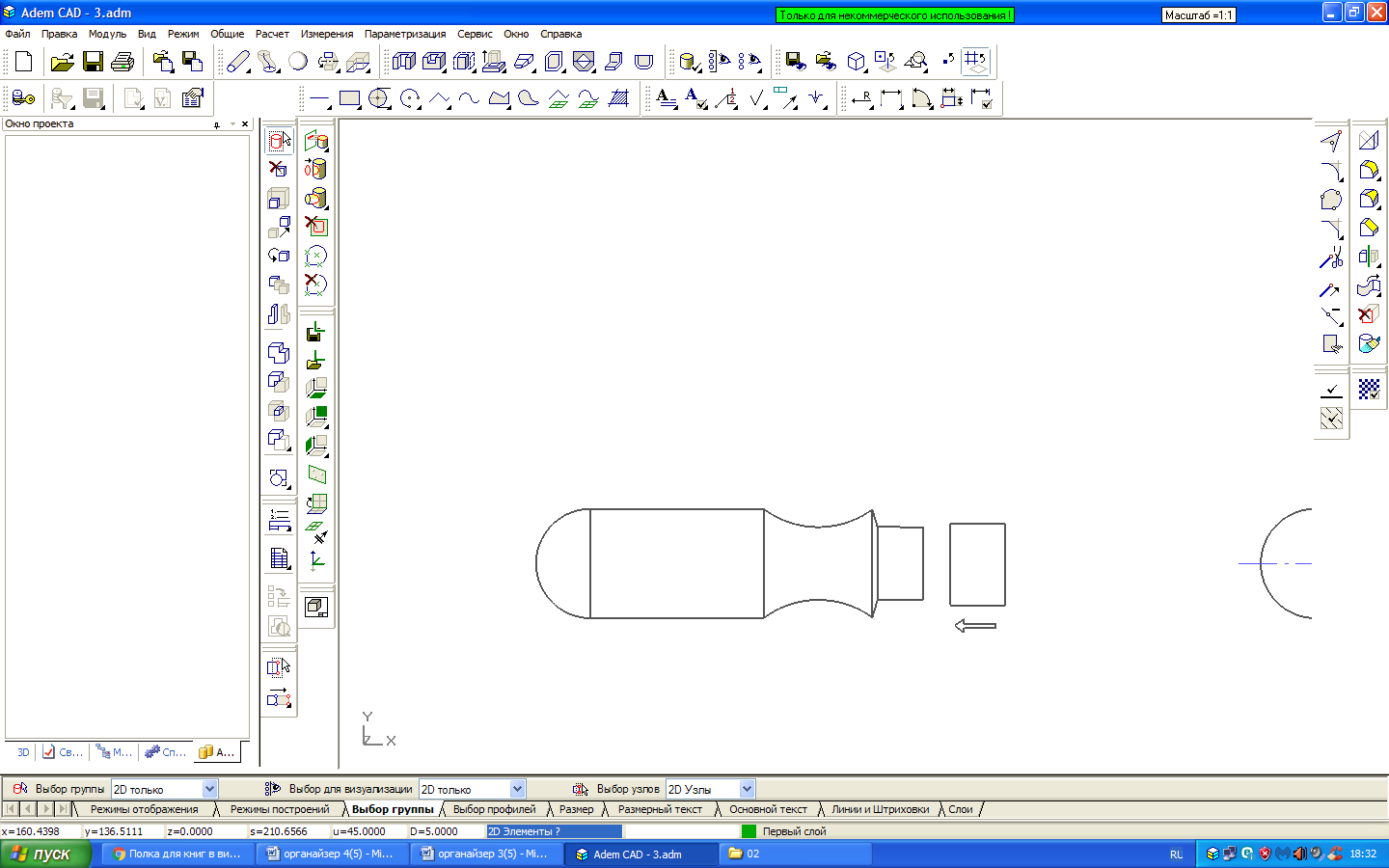

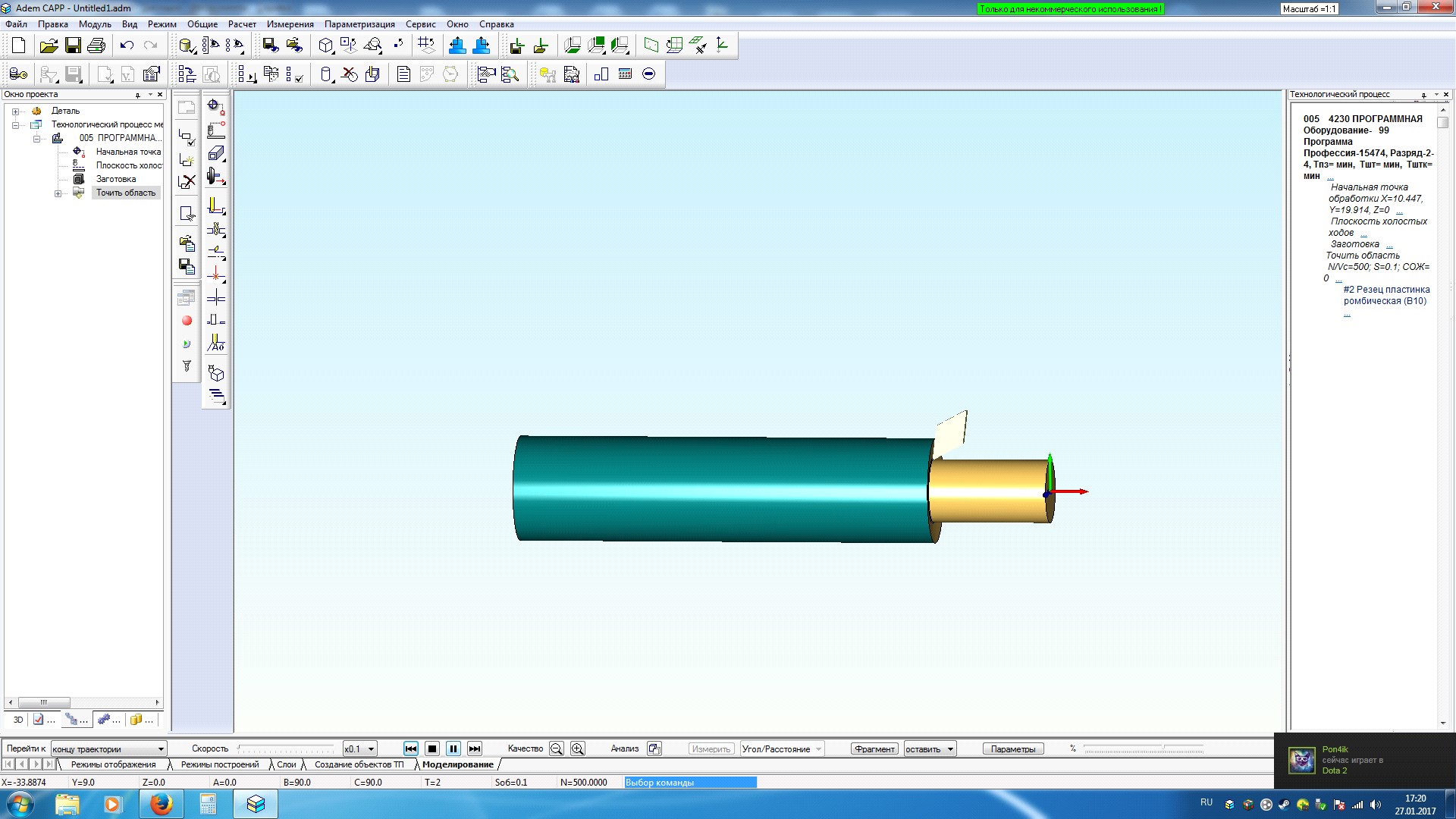

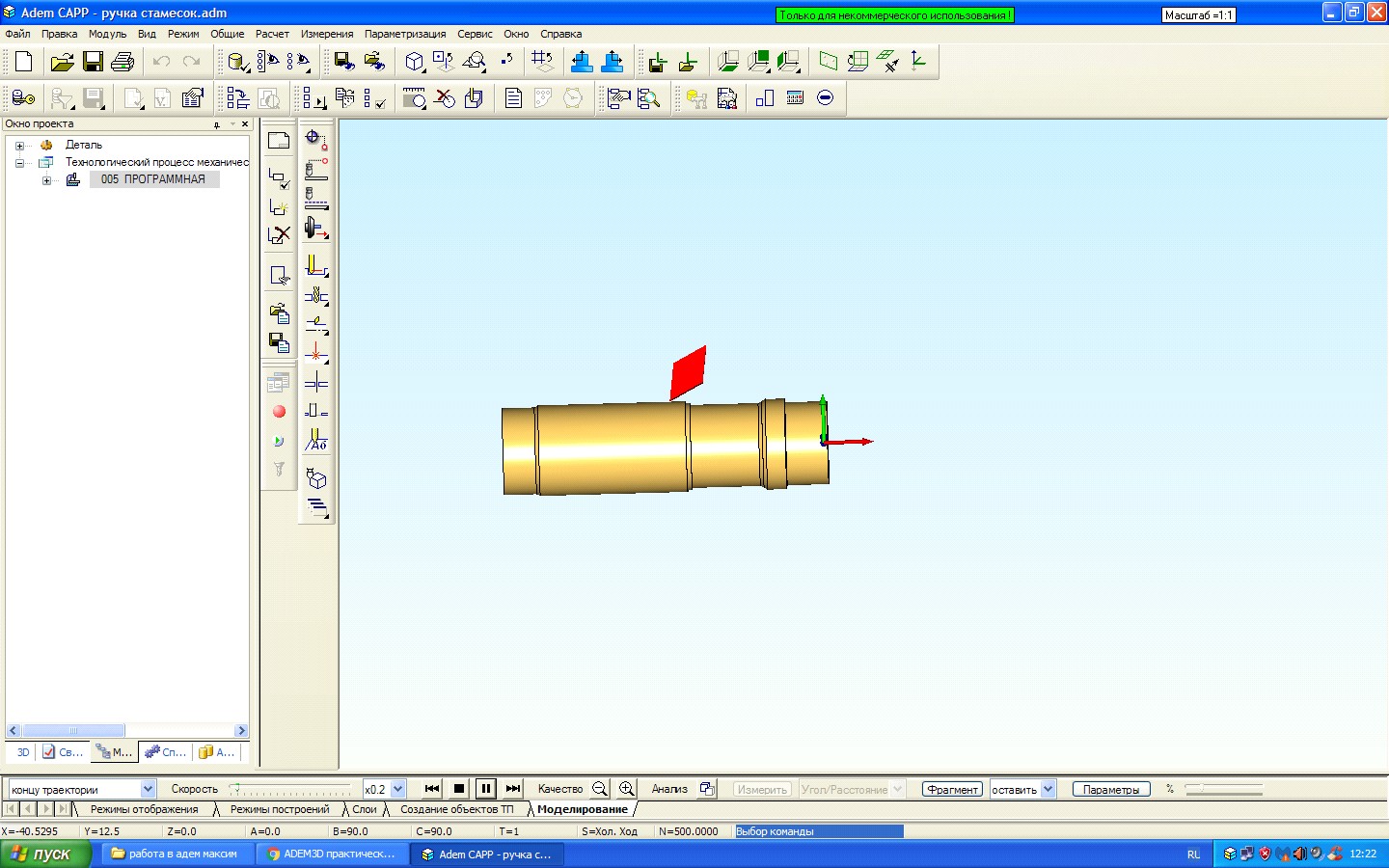

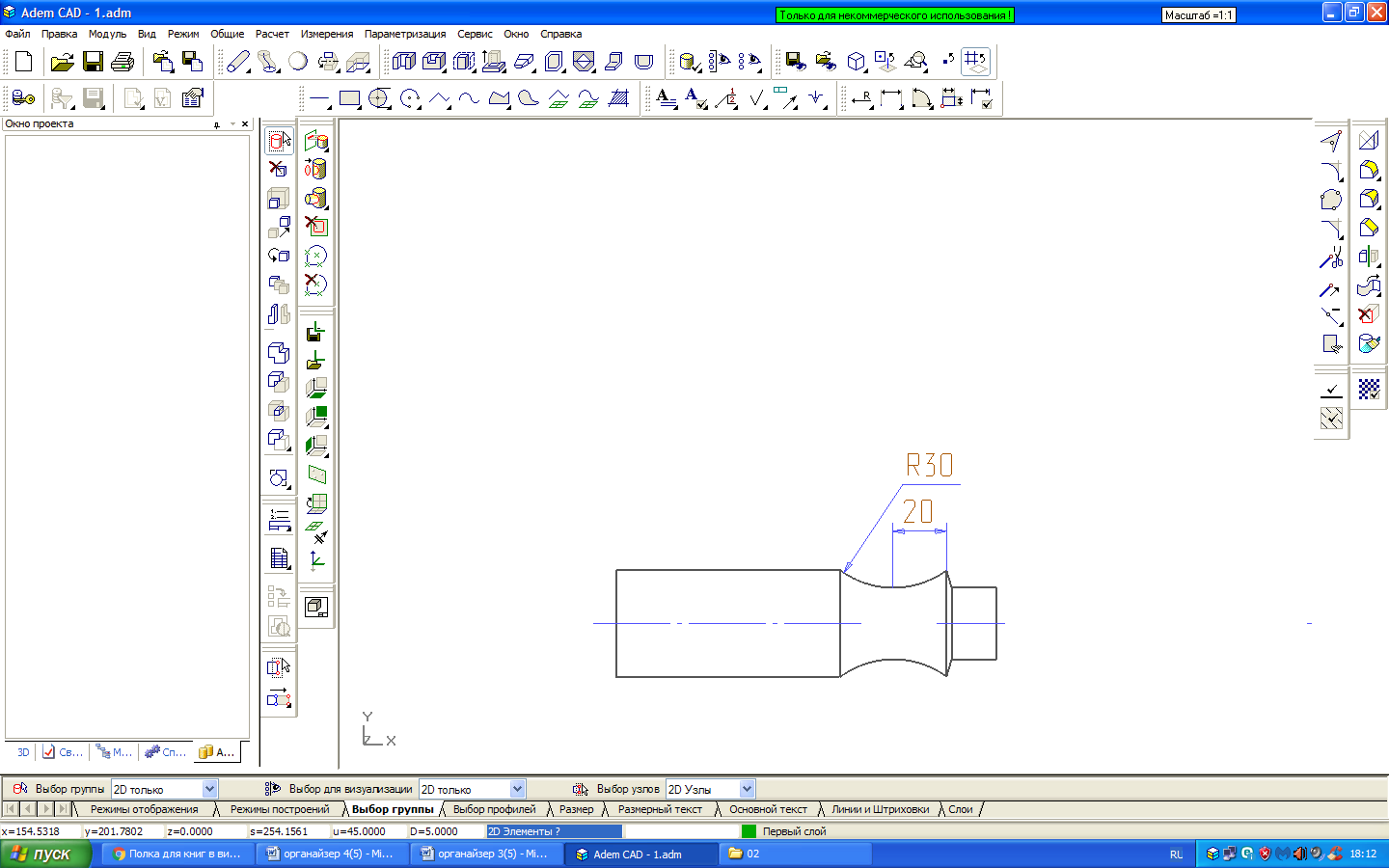

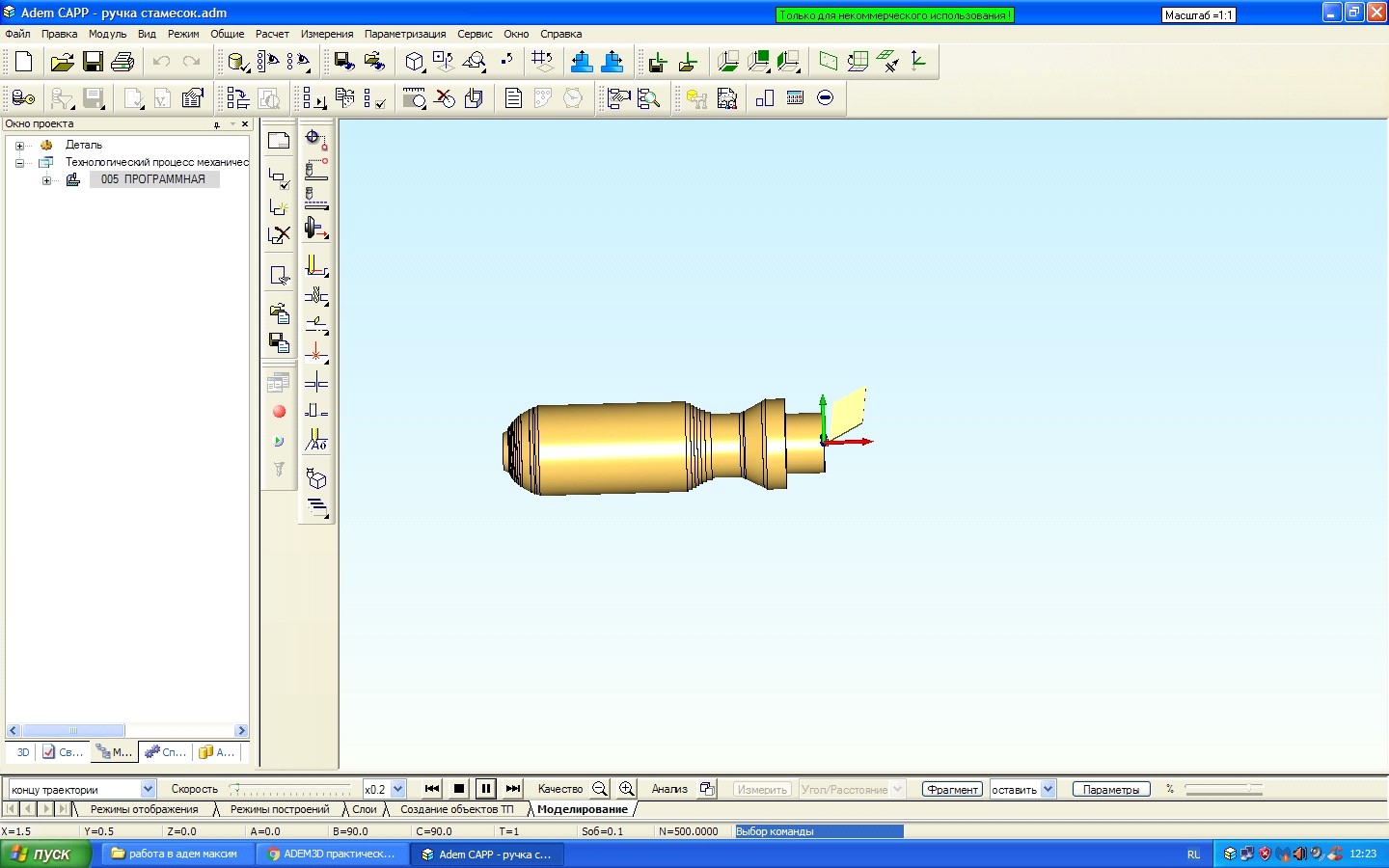

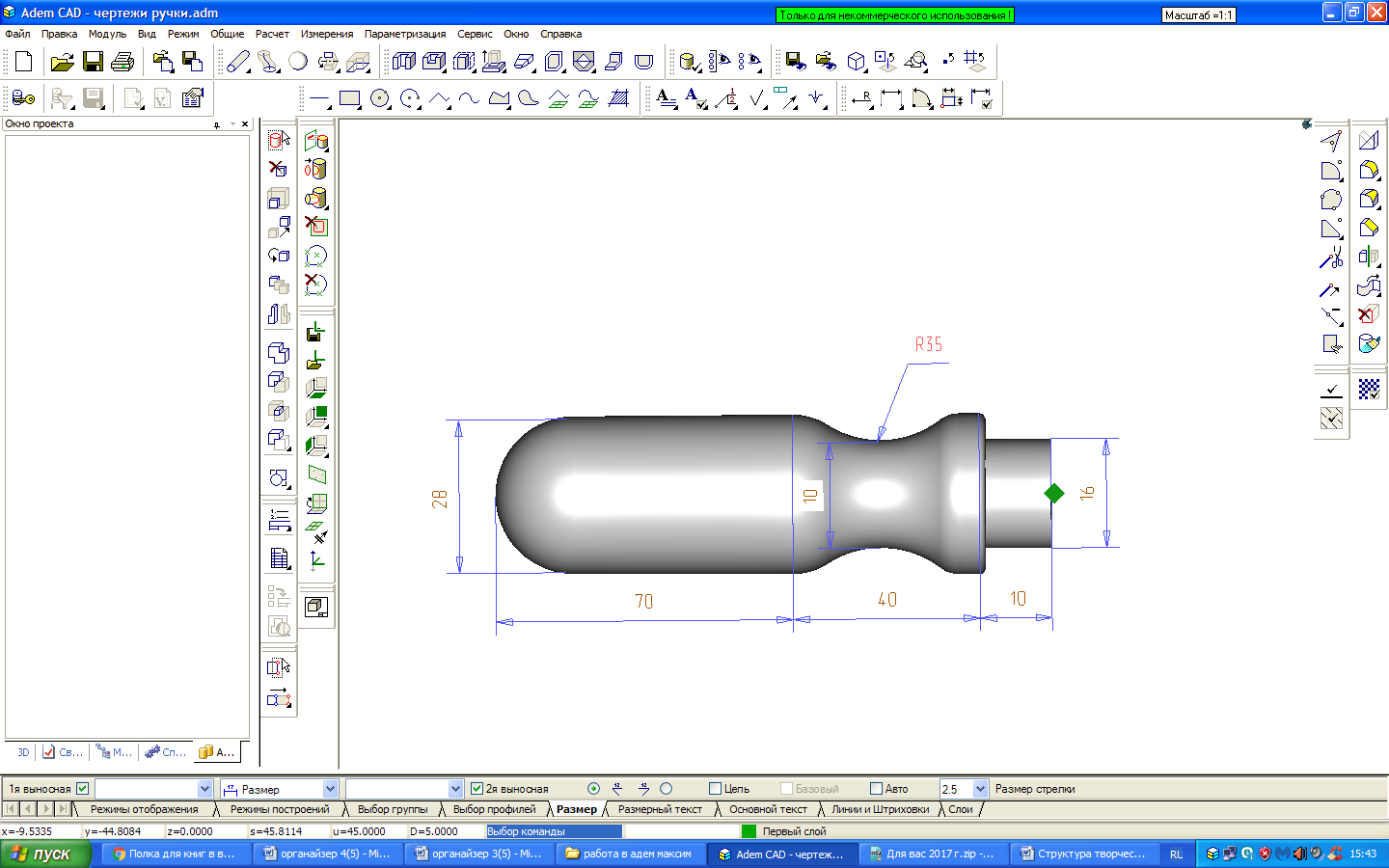

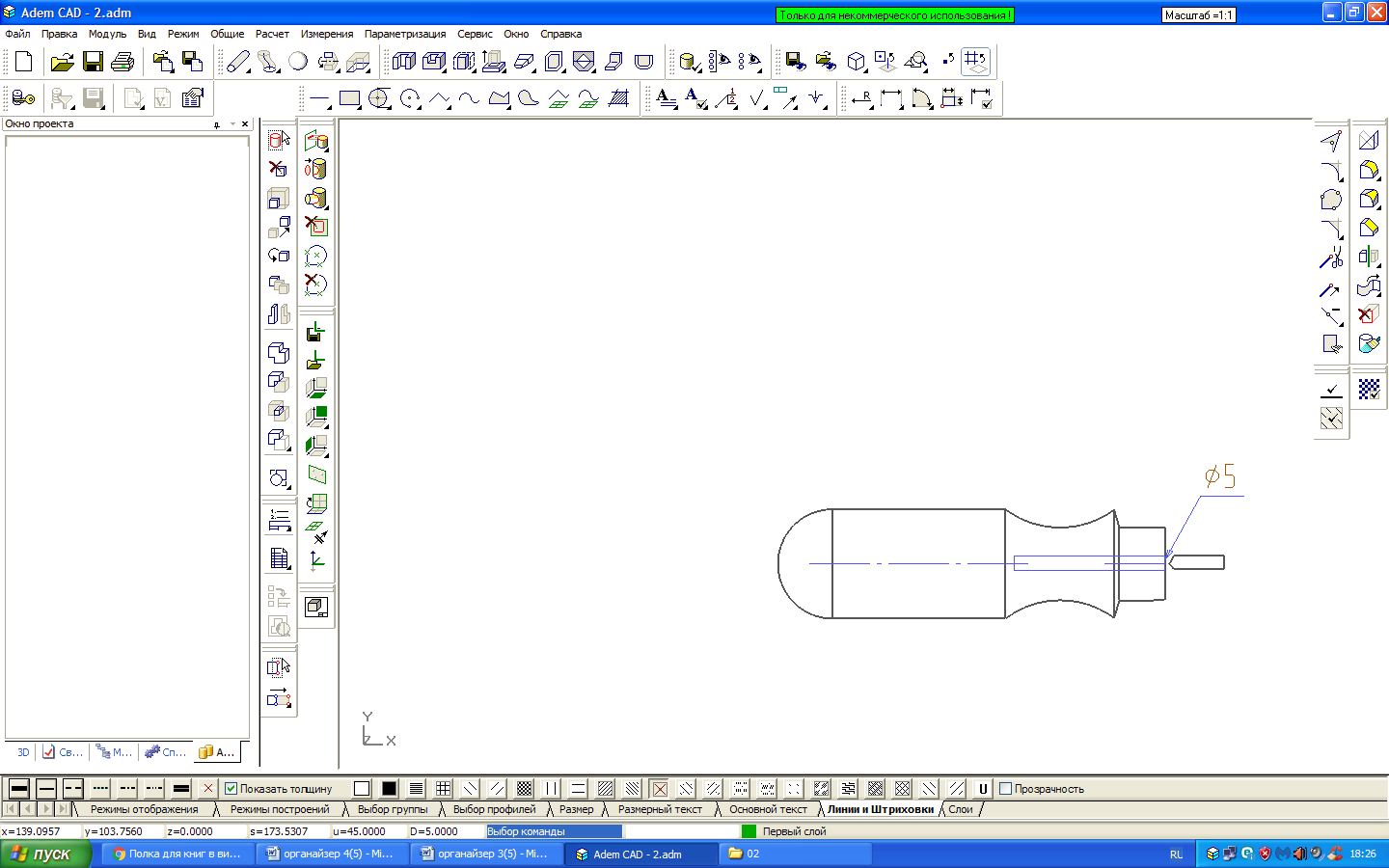

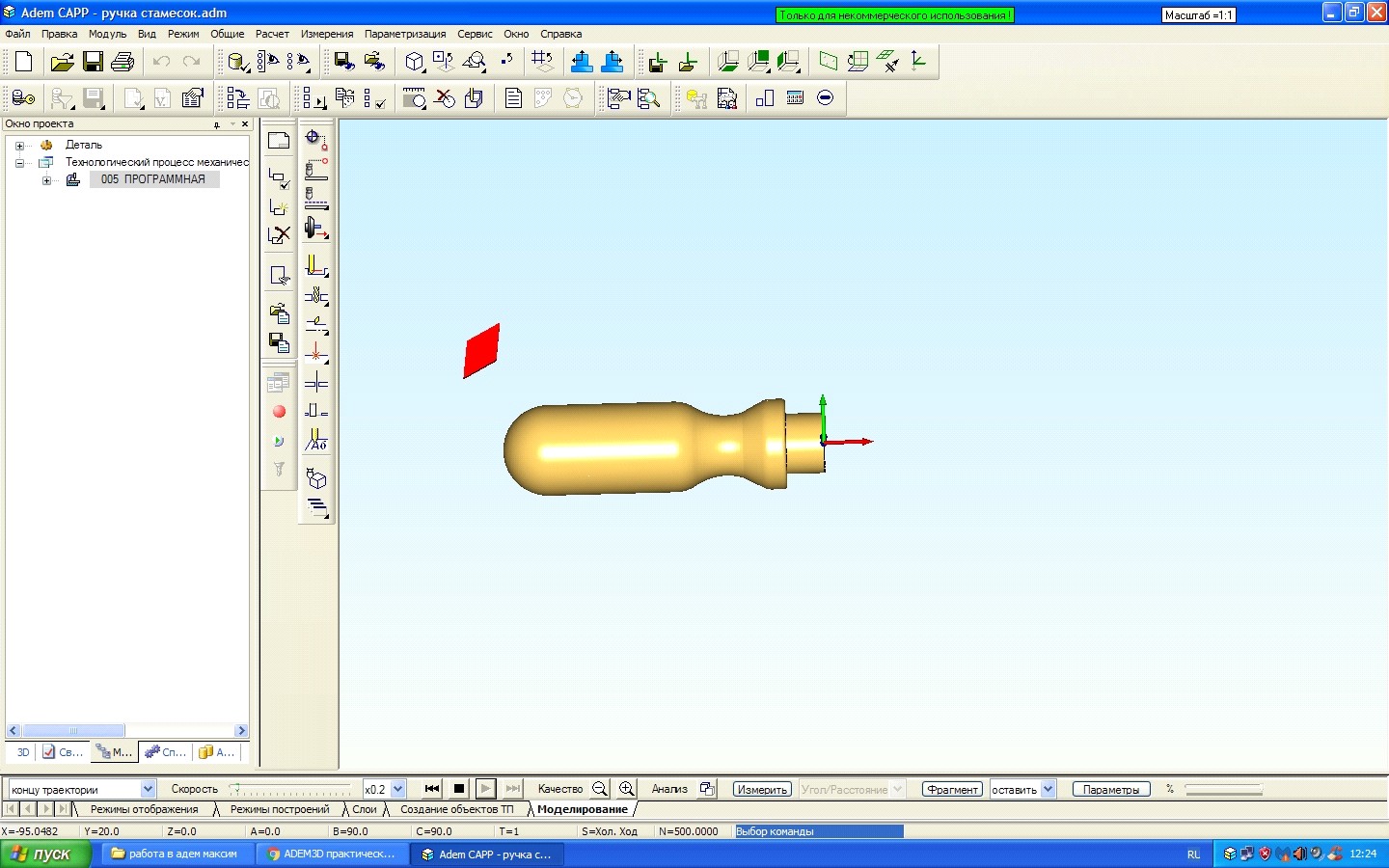

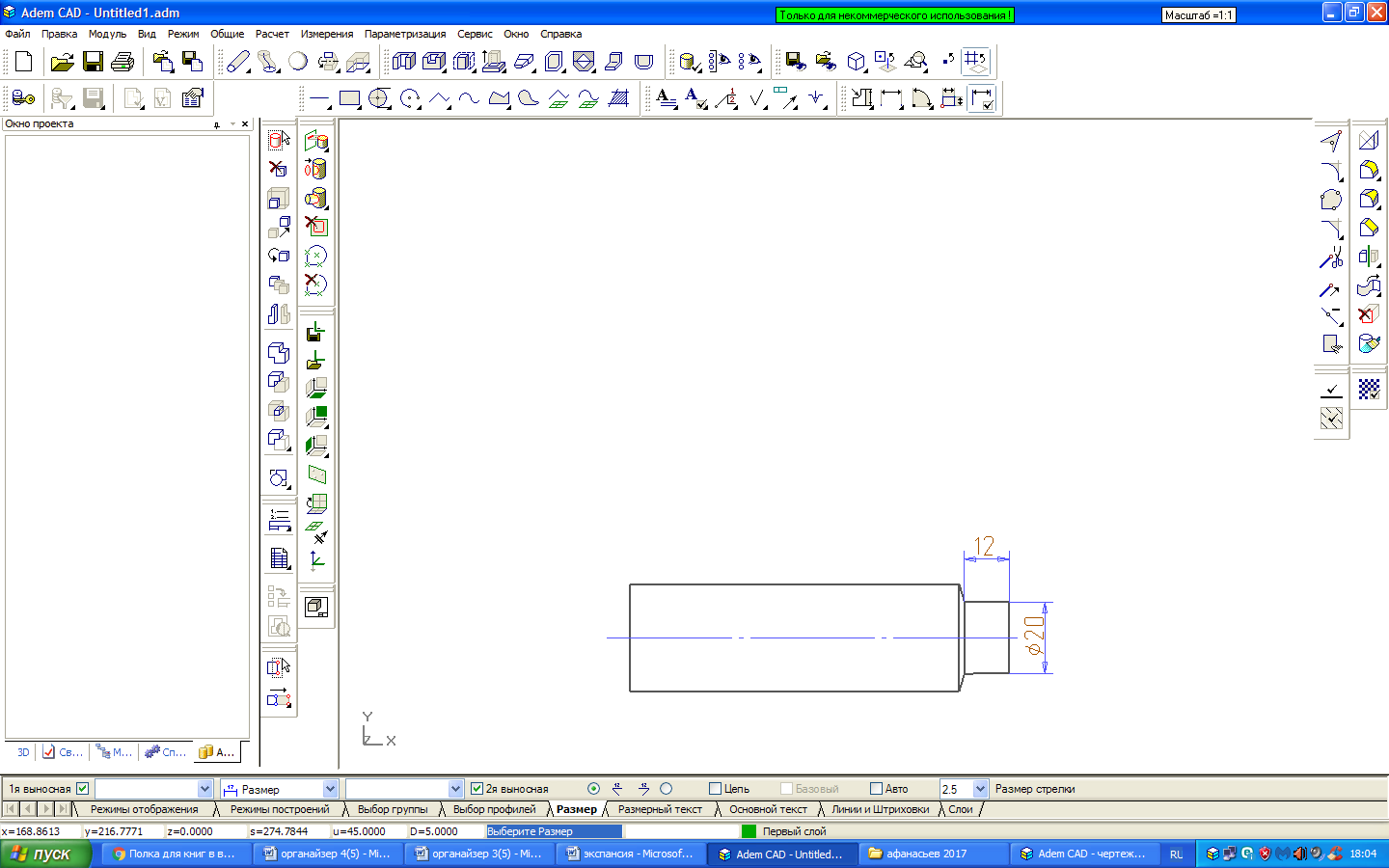

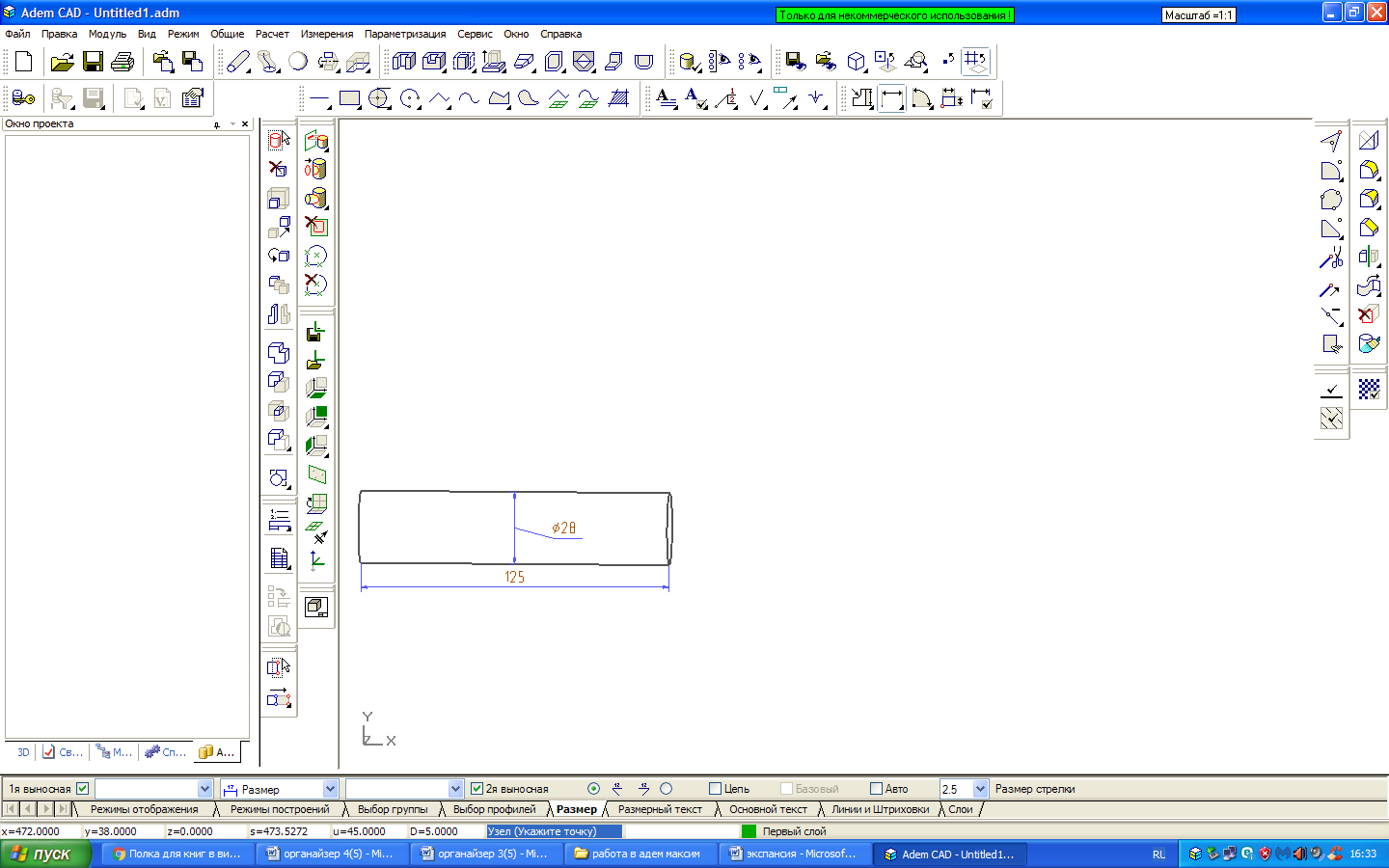

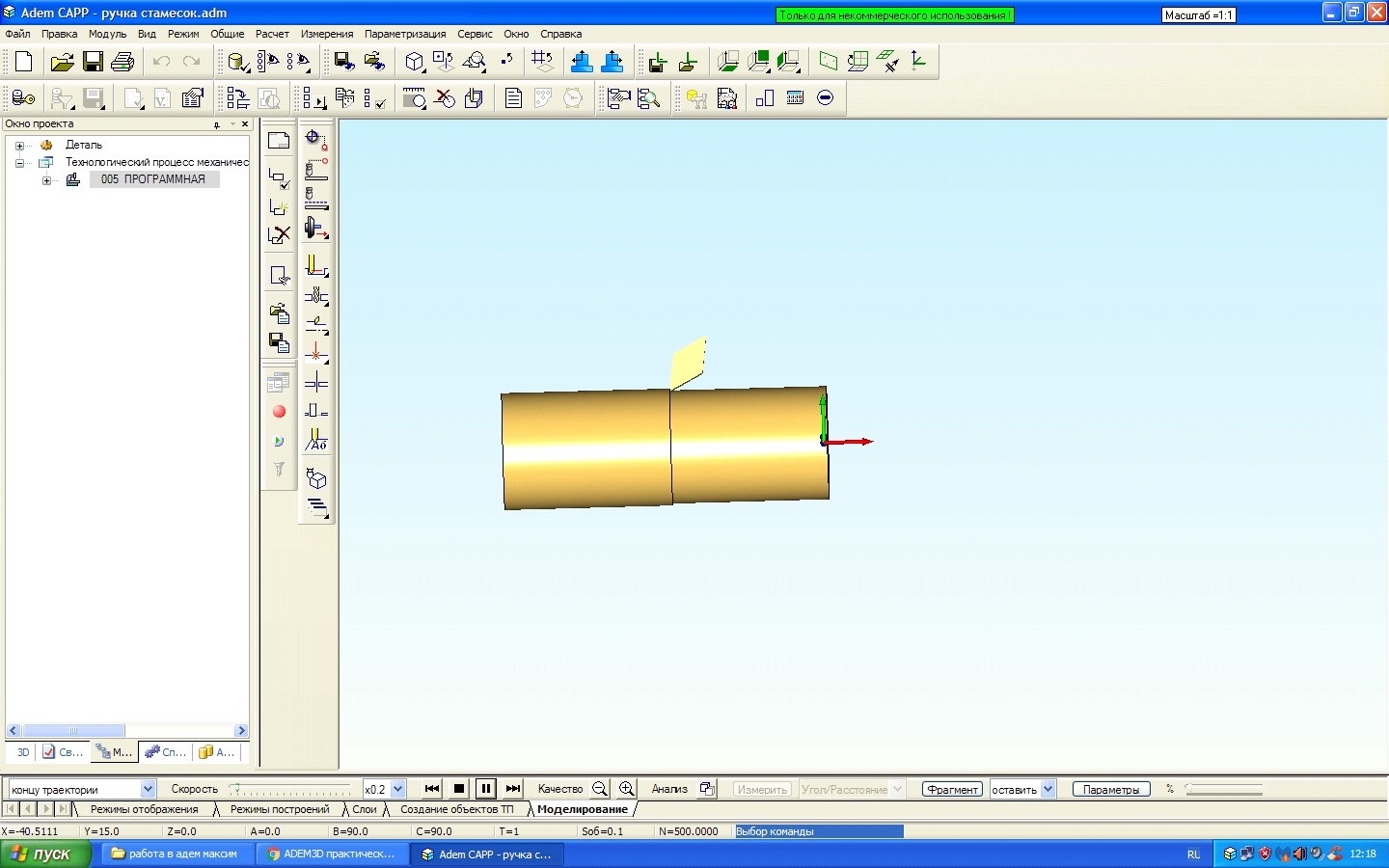

32.Пример точения стержня в программе ADEM CAM.

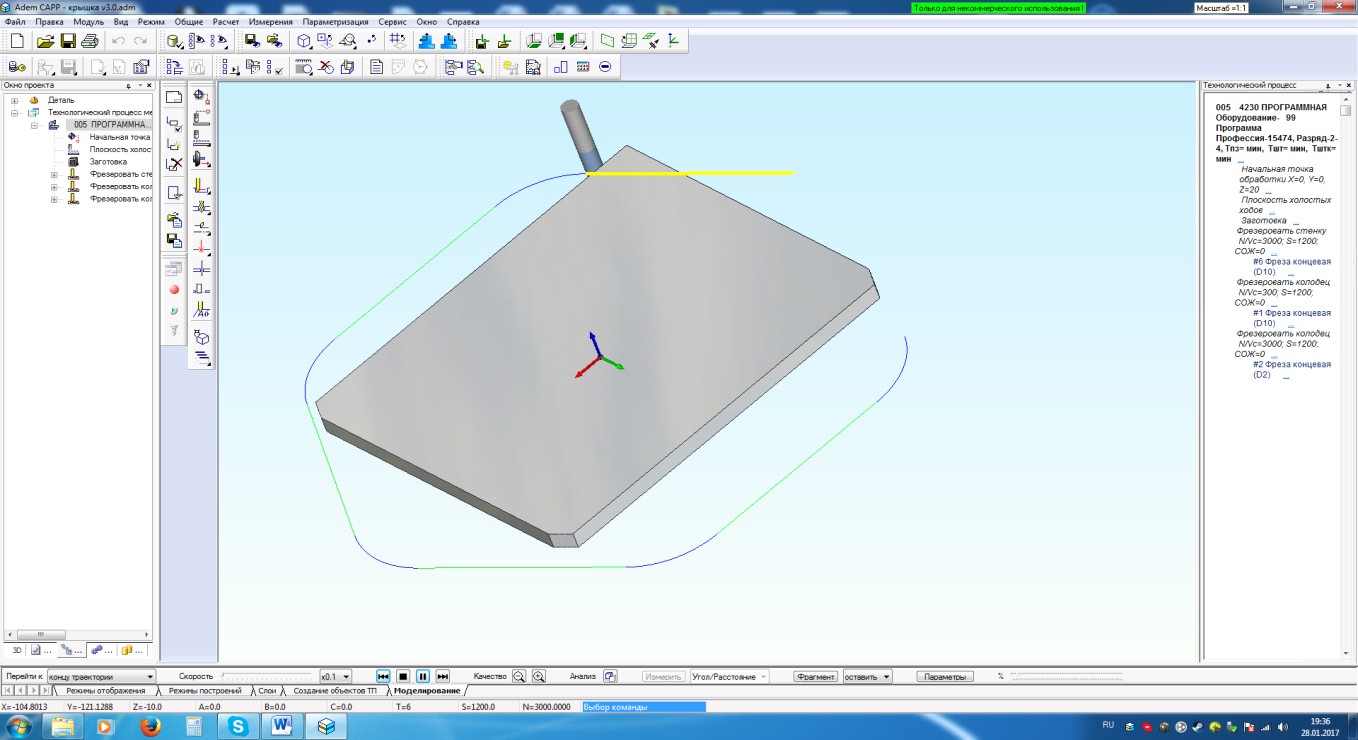

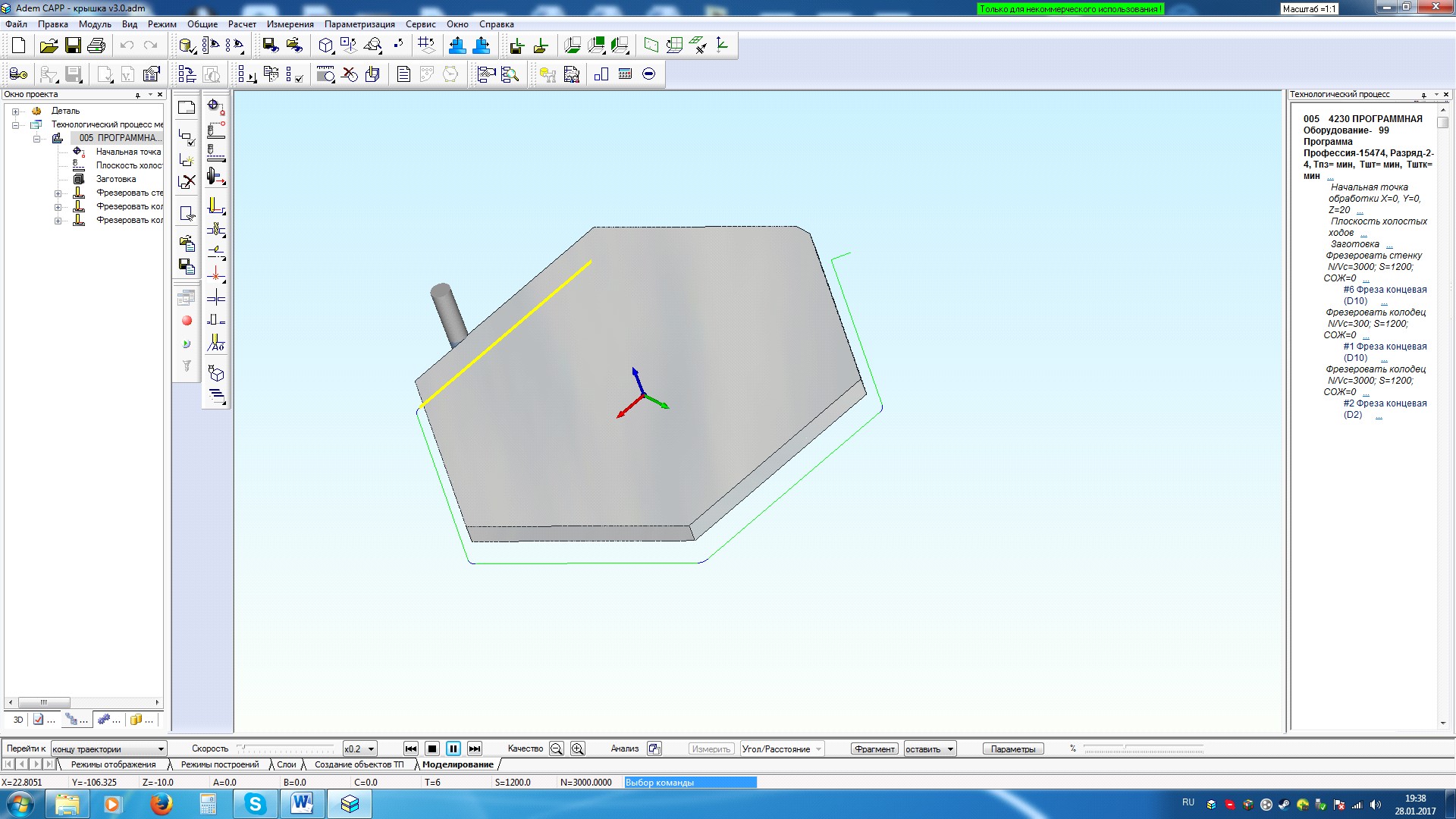

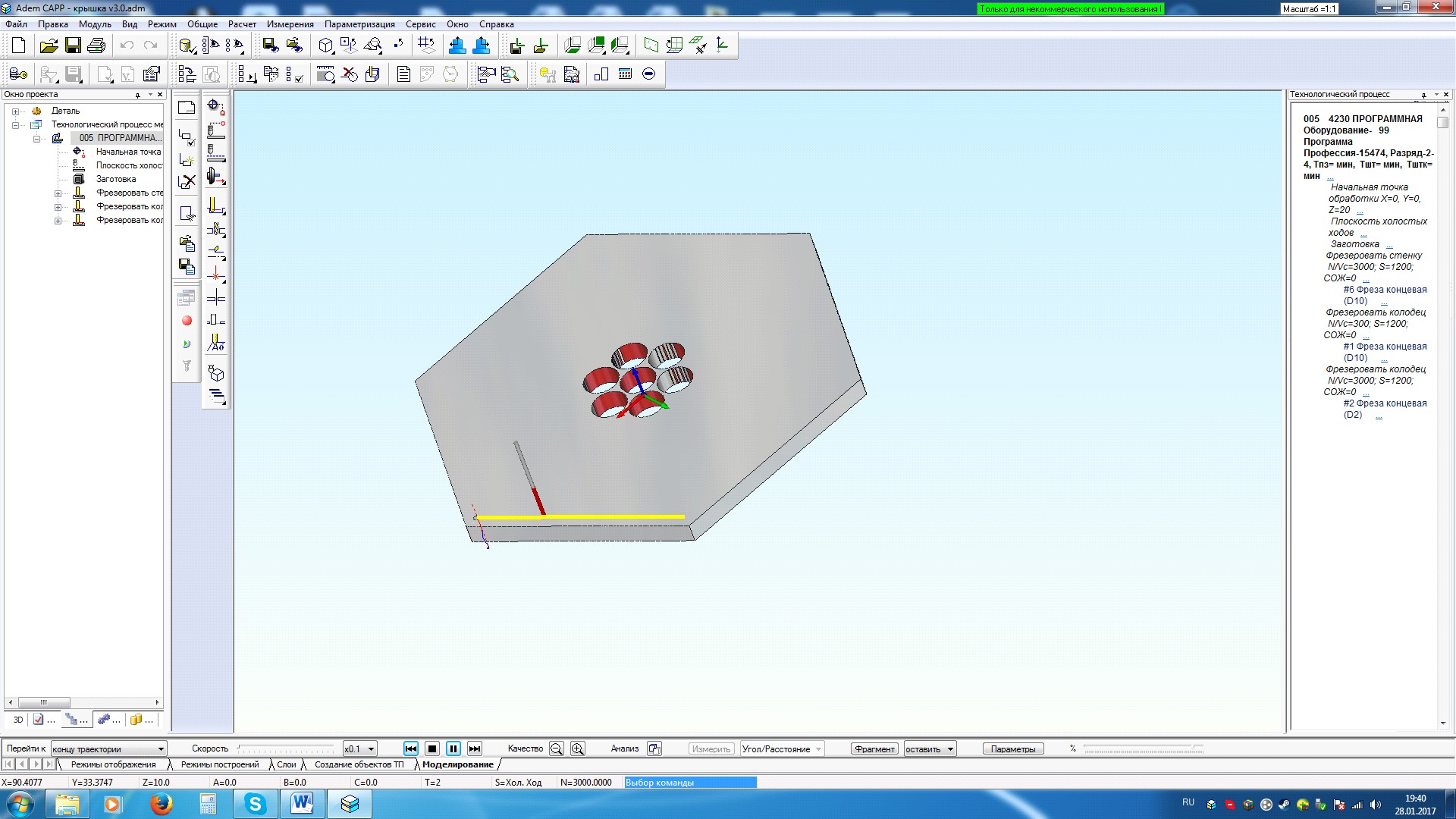

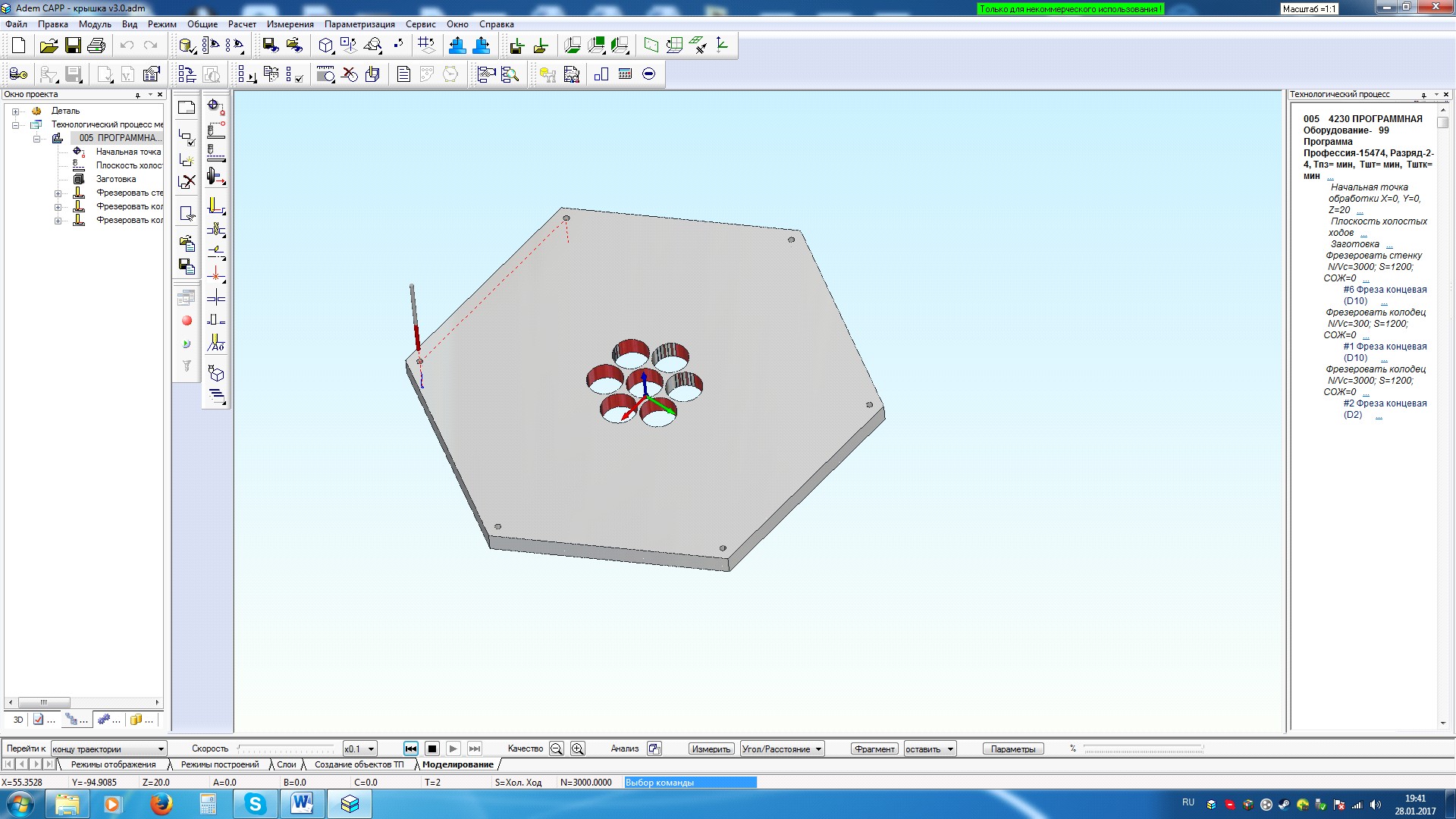

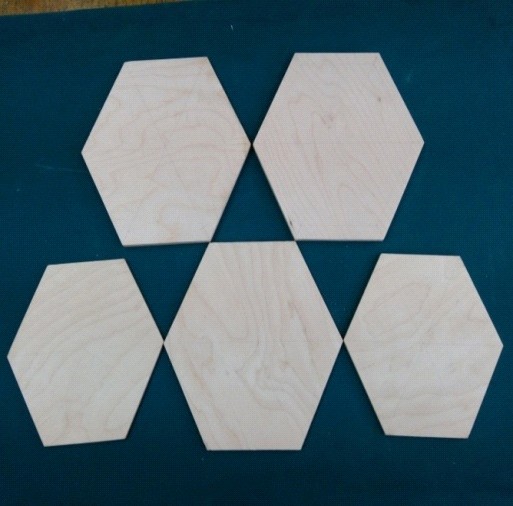

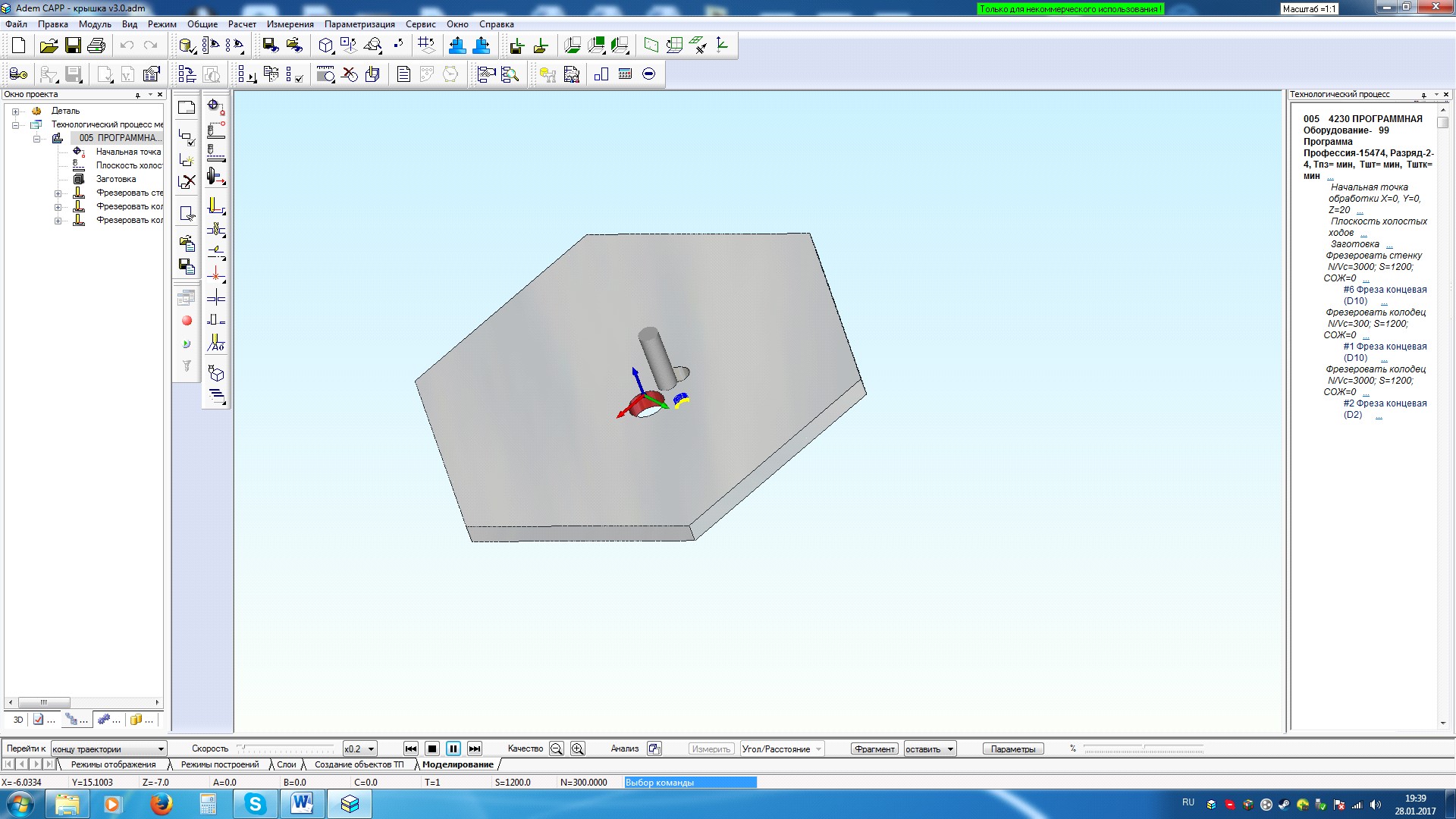

Пример фрезерования  на ЧПУ станке шестиугольника.

В ходе работы с 3D программой ADEM CAM  я убедился, что ЧПУ станки позволяют повысить производительность выполнения работ и значительно повышается точность работы. Если я потратил на выполнение данных деталей 10 часов, то при помощи ЧПУ станка можно было выполнить ту же самую работу всего за 2 часа.

Приложение

33.Ход работы

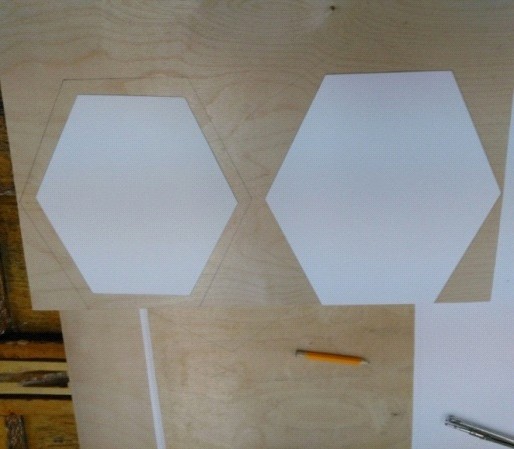

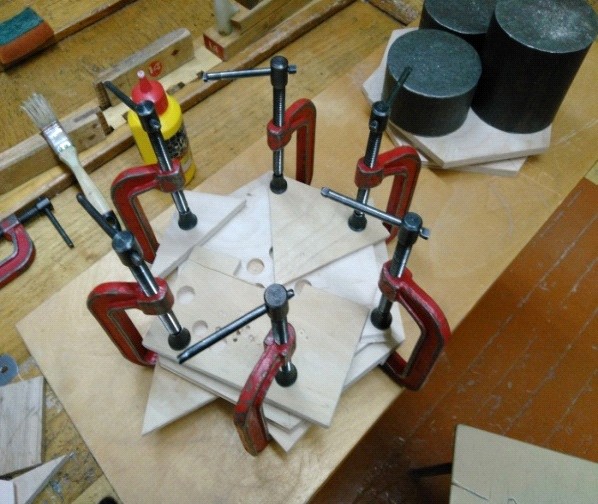

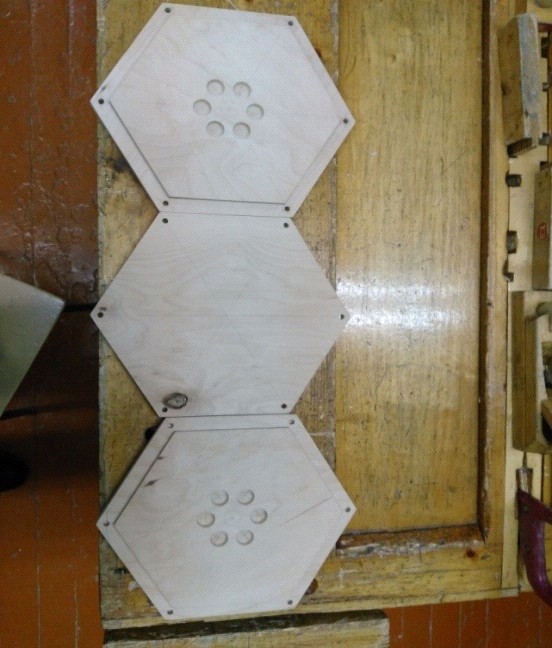

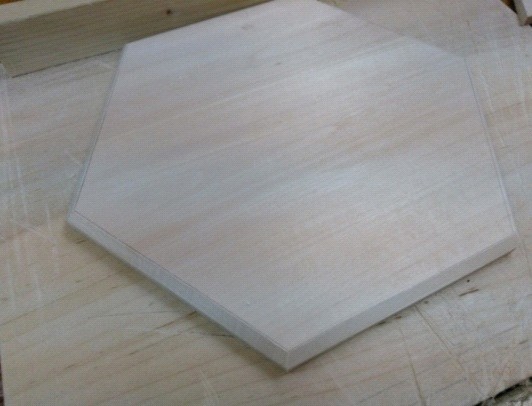

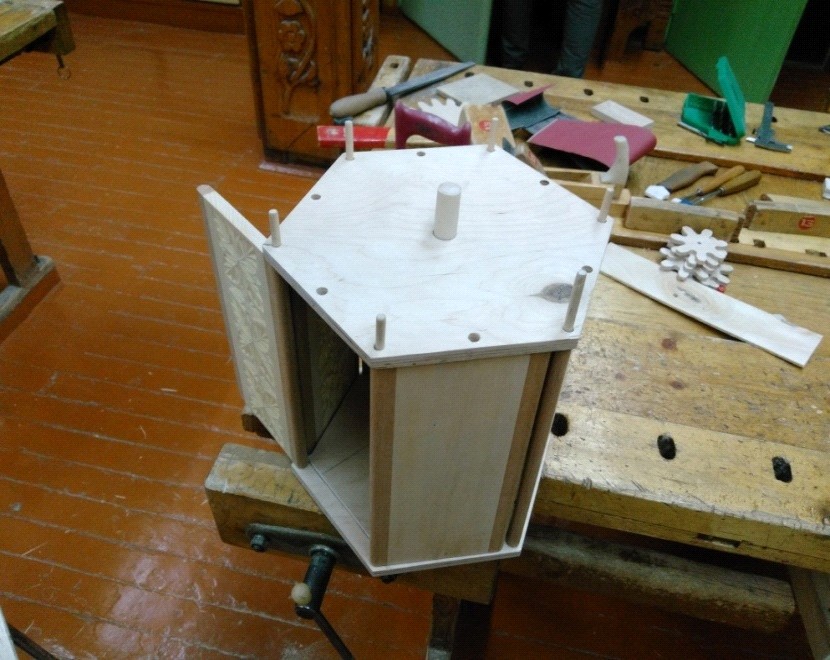

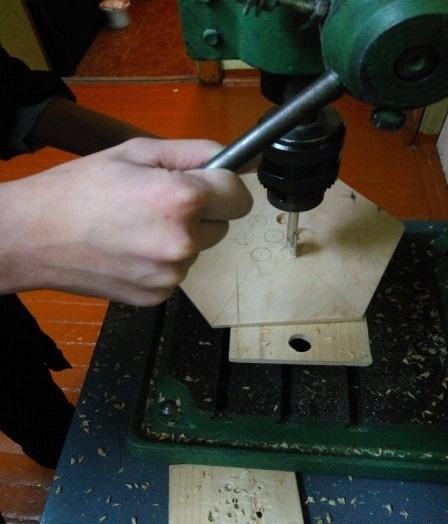

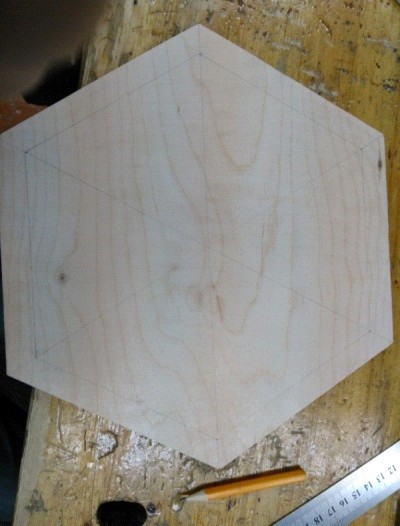

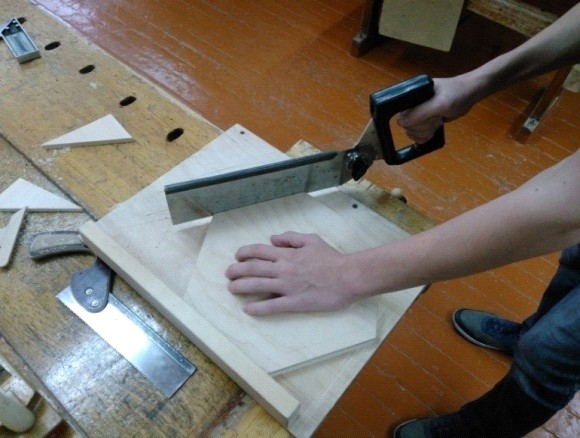

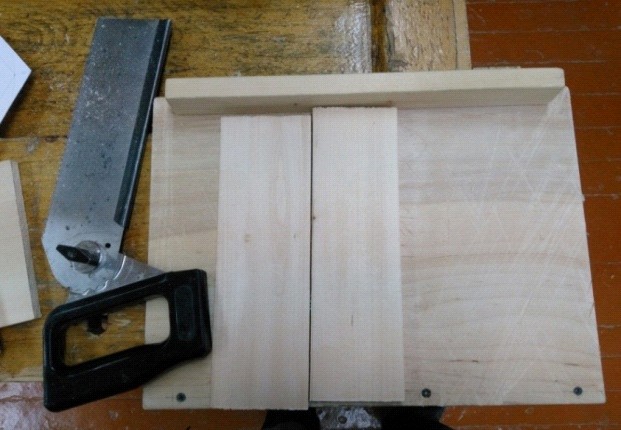

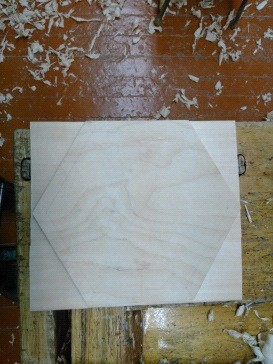

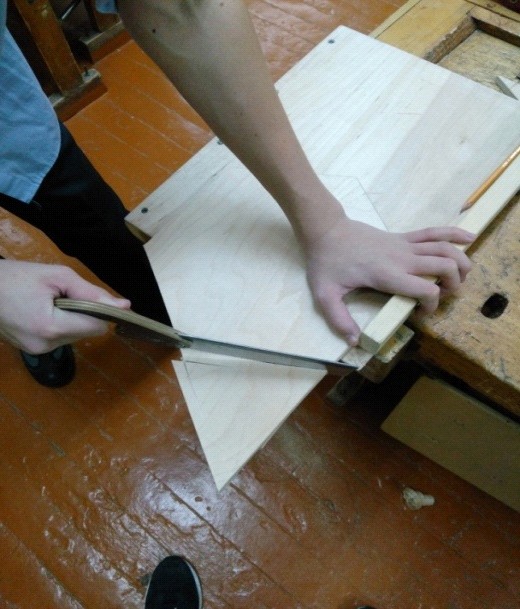

Изготовление основания

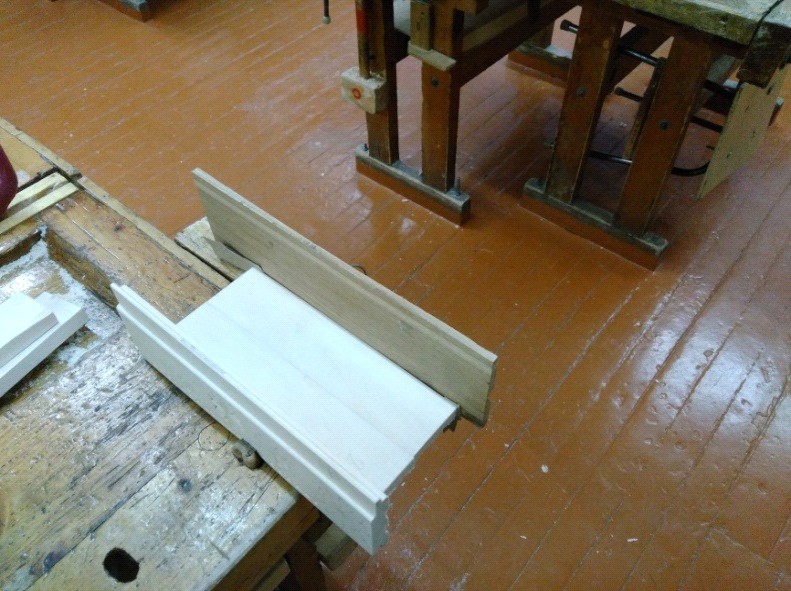

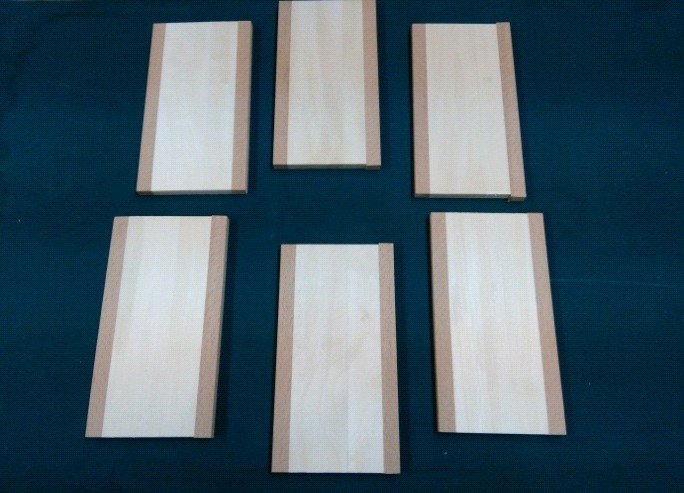

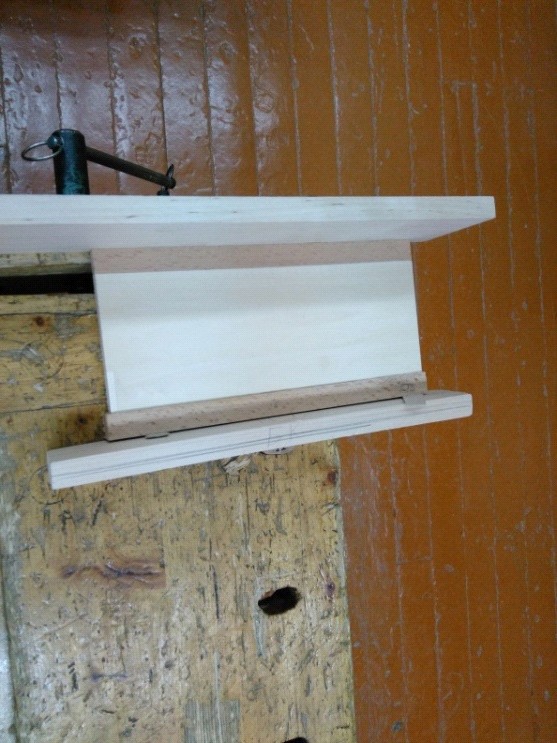

Изготовление дверей

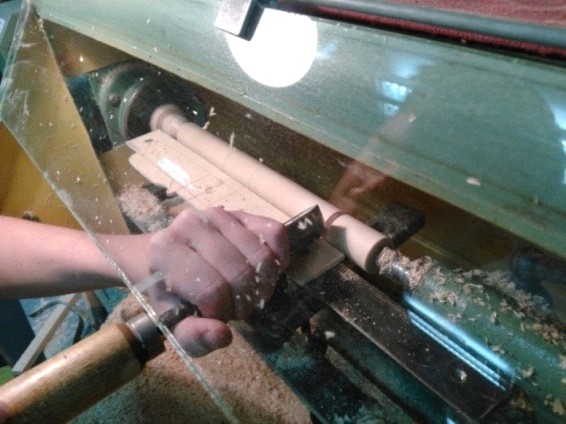

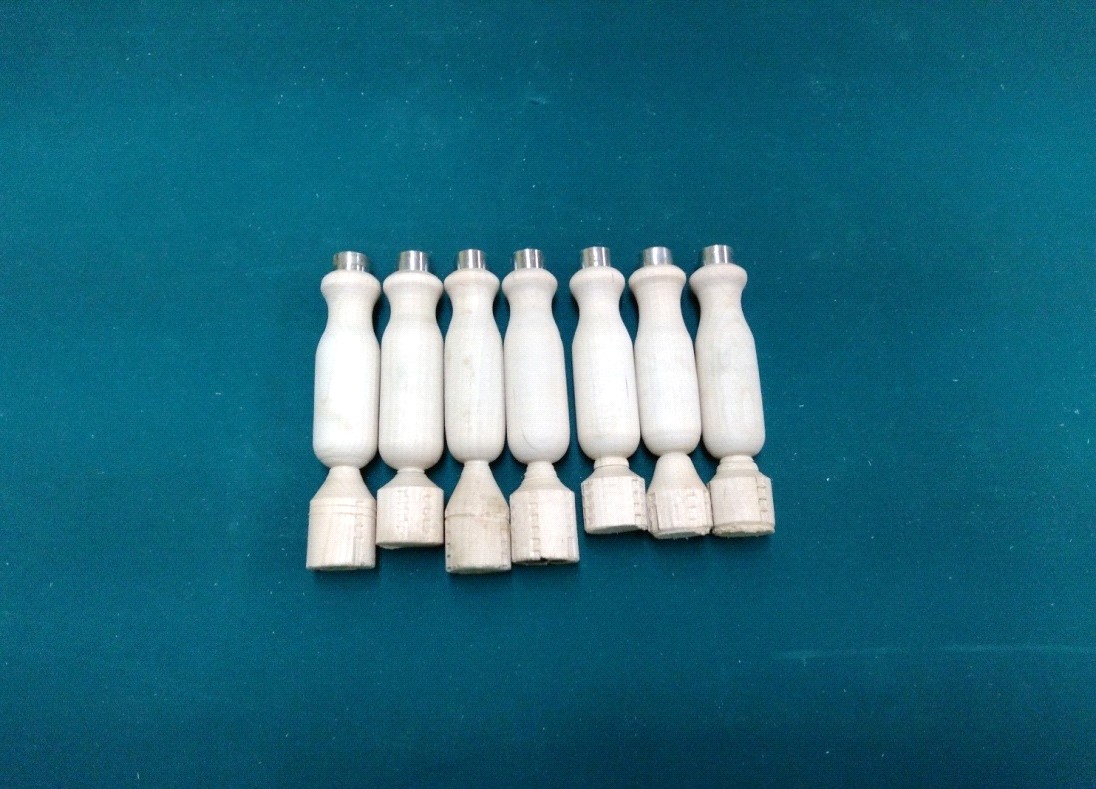

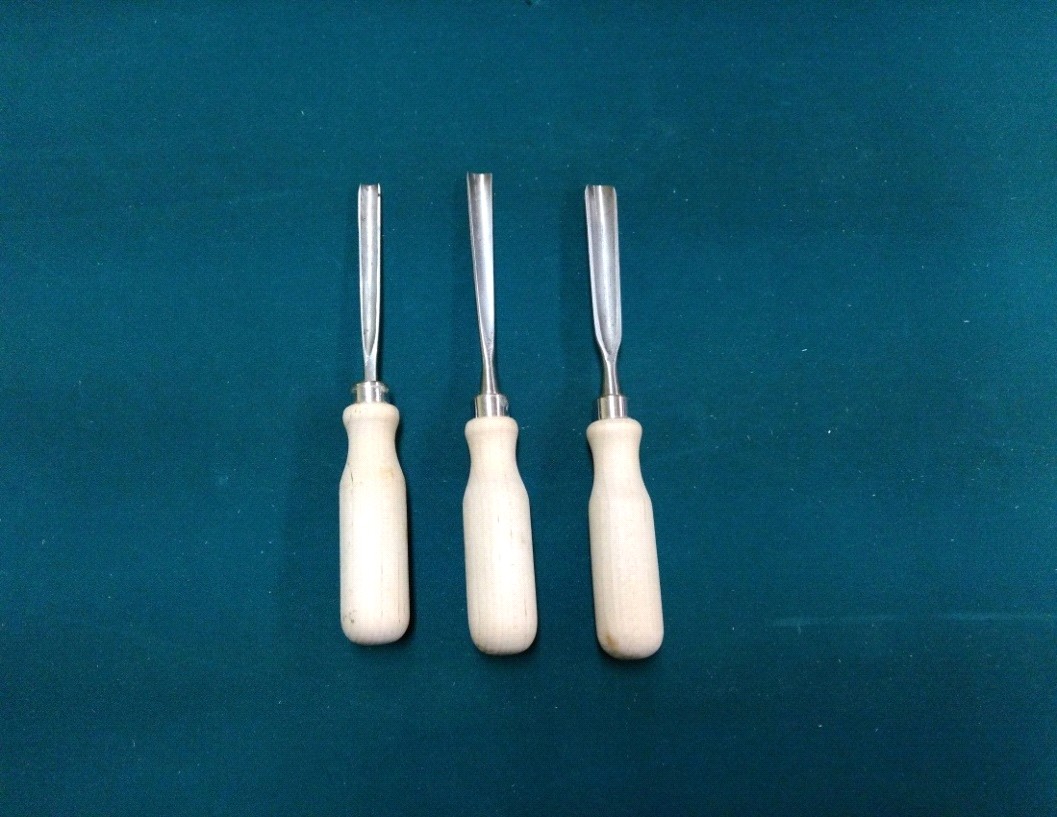

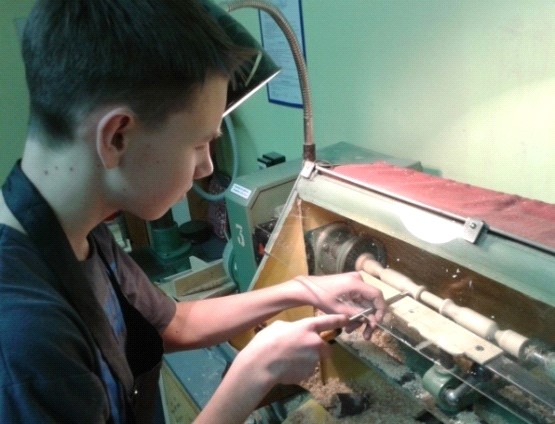

Изготовление ручек стамески

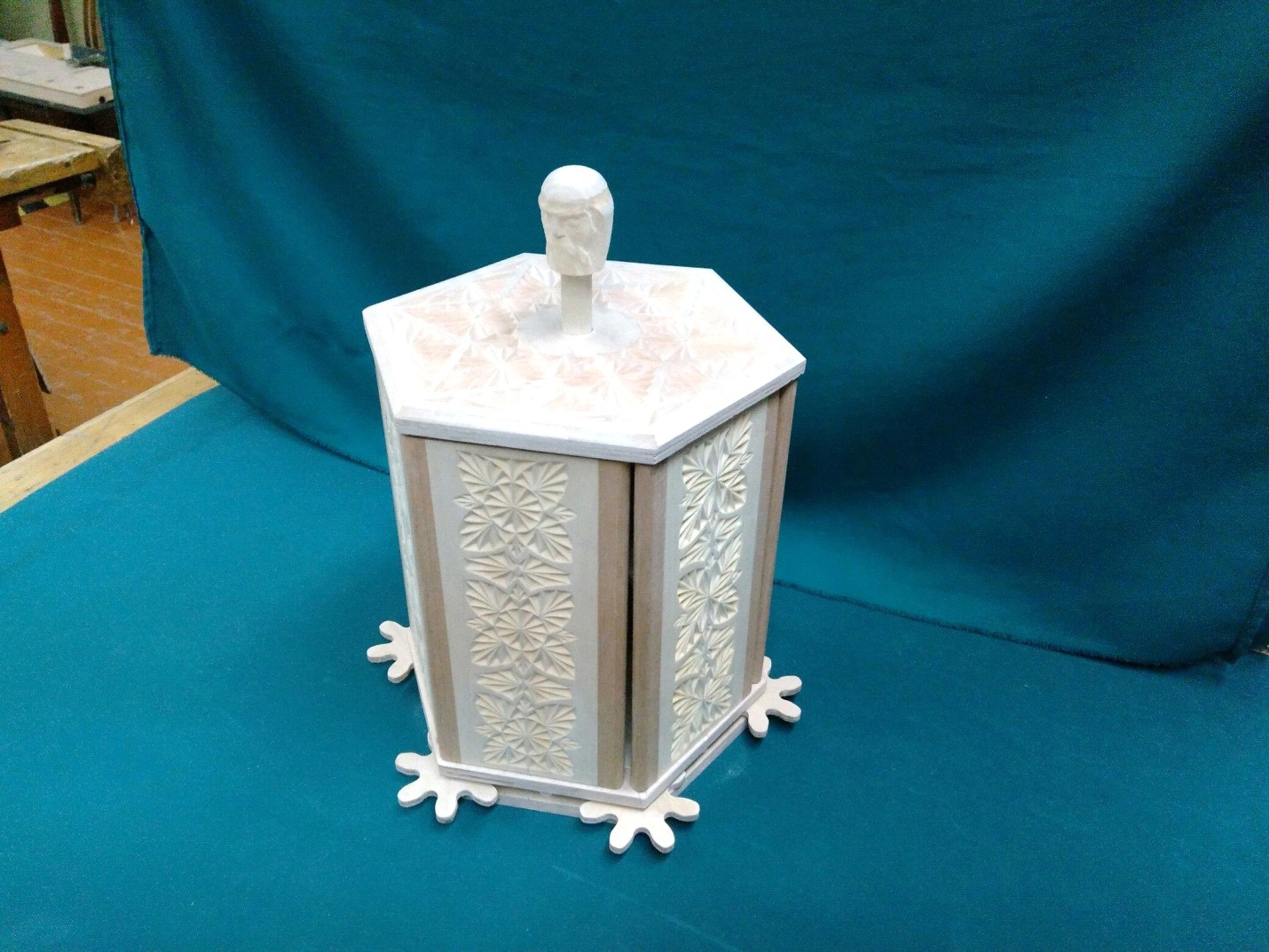

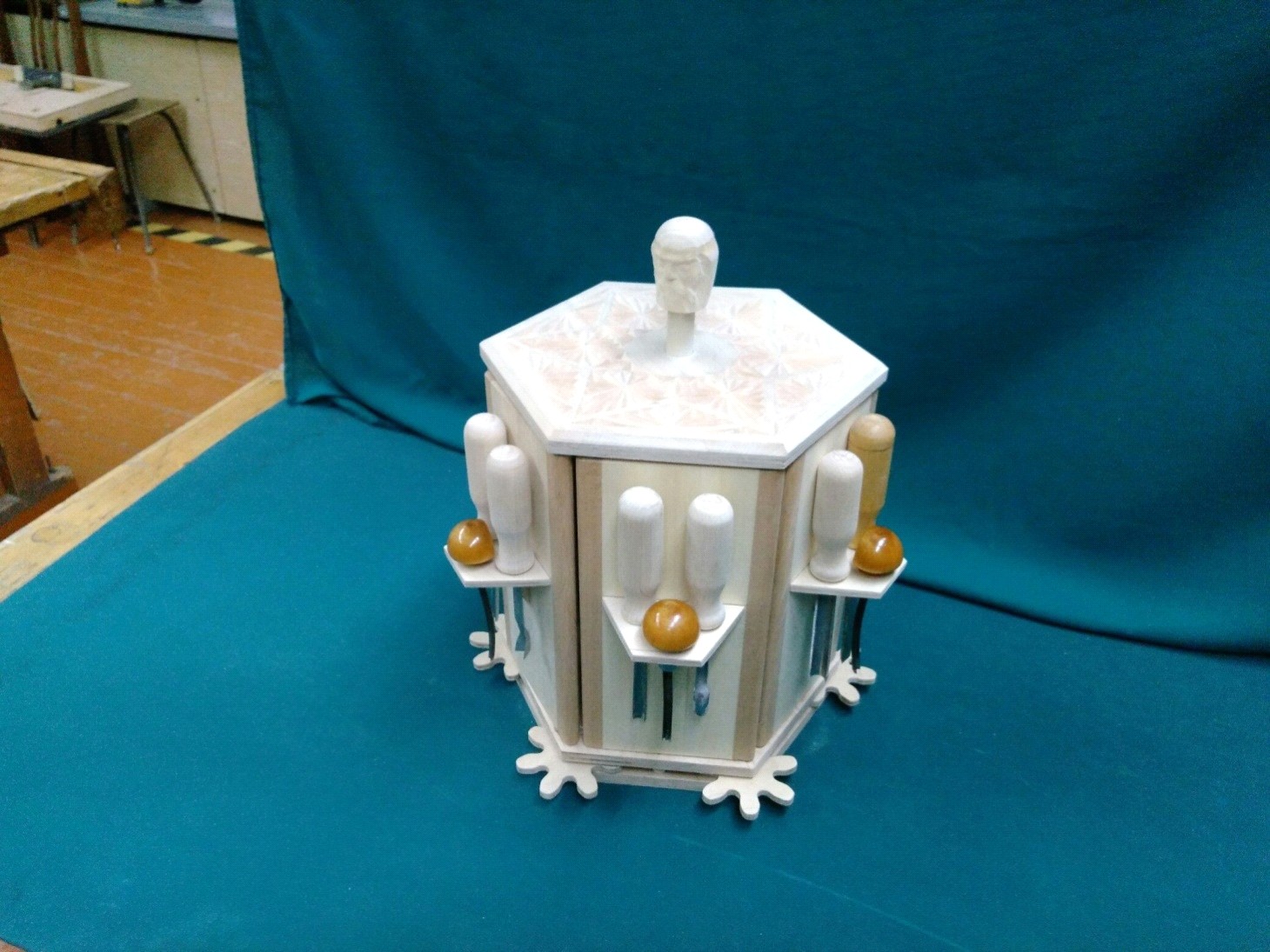

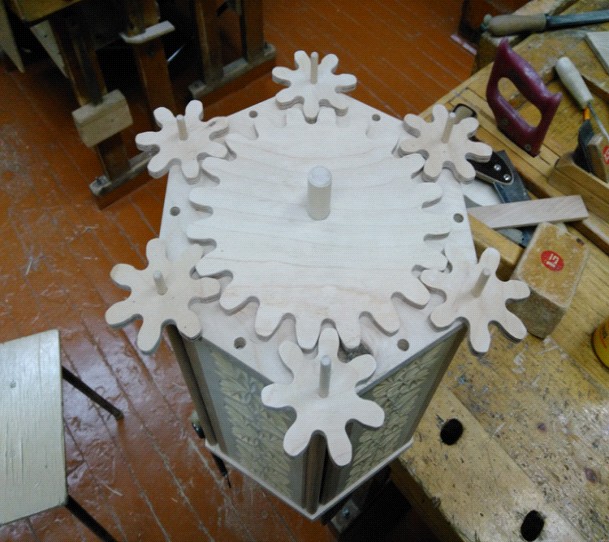

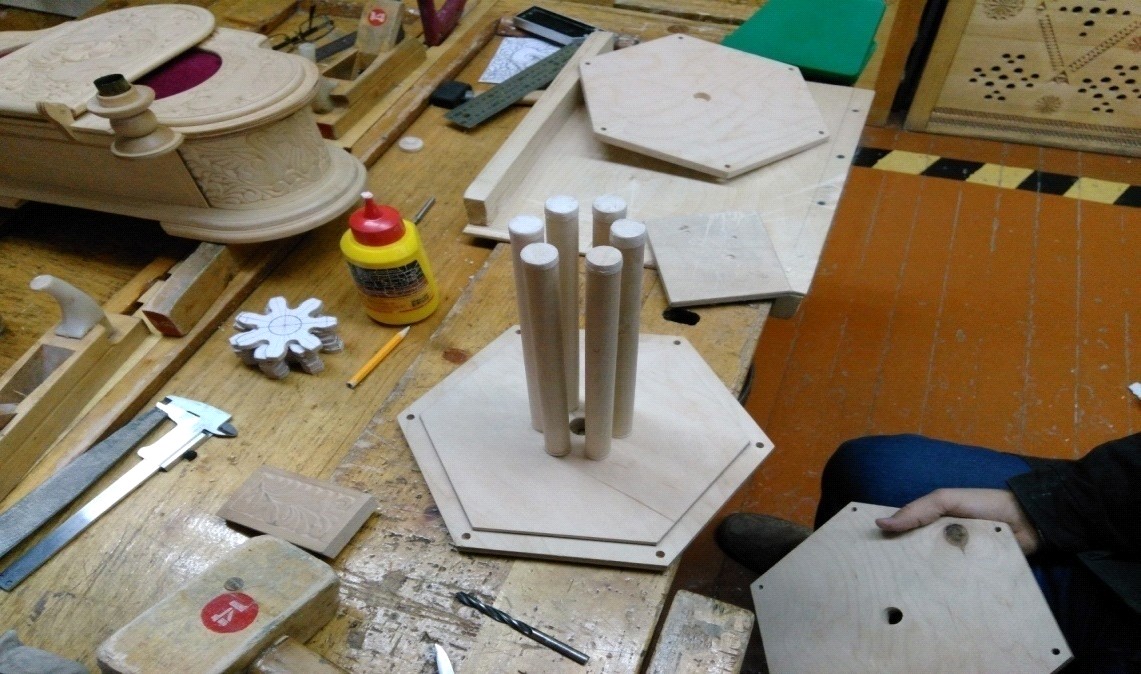

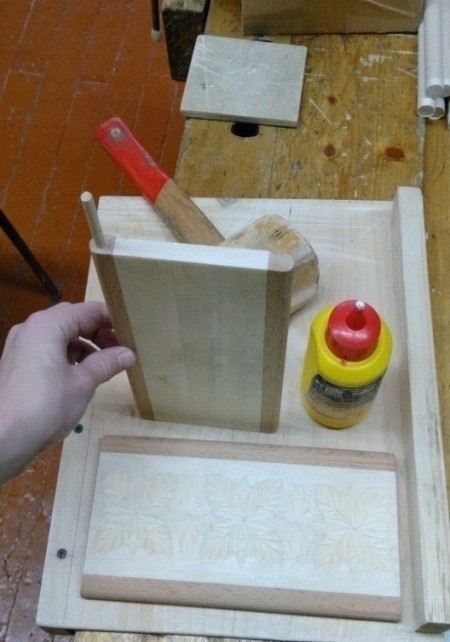

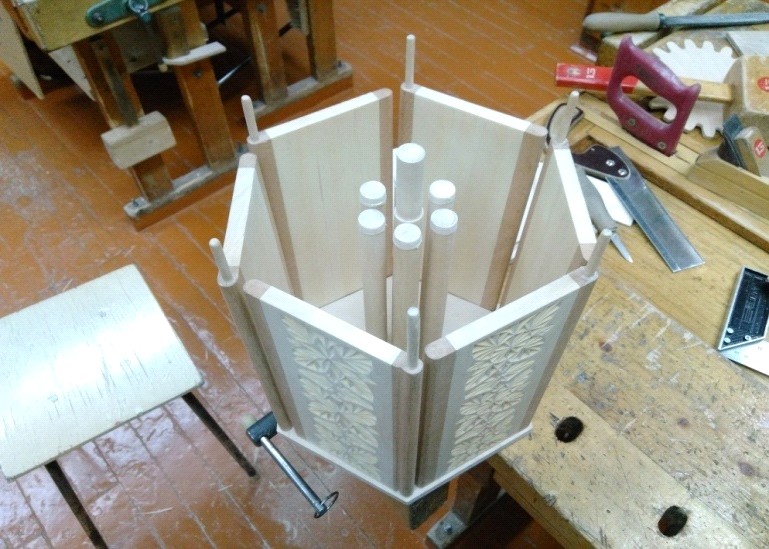

Сборка

34. Список источников информации и иллюстраций:


Список литературы:

«Изготовление инструментов в школьных мастерских» / Сост.: «300 советов любителю художественных работ по дереву» / «Резьбы очарованье» /Сост.:

Список сайтов

4.  http://www. /ru

5.  http://yrswoodwork. ru

6.  http://www. adem. ru

Иллюстрации:

1.  Изображения 3D моделей  были выполнены в программах Sketch Up, Adem CAM, Компас 3D.

2.  https://woodgears. ca/gear_cutting/template. html

3.  Фотографии из личных архивов
