Приложение
К Договору № ________________
От «____» _____________ 2017 г.
Раздел плана: геологоразведочные работы.
Полезное ископаемое: нефть и газ.
Наименование объекта: Куюмбинский лицензионный участок.
Местонахождение объекта: Красноярский край, Эвенкийский муниципальный район.
ТЕХНИЧЕСКОЕ (ГЕОЛОГИЧЕСКОЕ) ЗАДАНИЕ
на выполнение электроразведочных работ методом ЗСБ на Куюмбинском лицензионном участке
Основание выдачи геологического задания:
лицензия №__________ на геологическое изучение, разведку и добычу углеводородного сырья в пределах ______________ лицензионного участка, выданная «_______________».
Целевое назначение работ, пространственные границы объекта, основные оценочные параметры. Проведение электроразведочных работ методом ЗСБ на Куюмбинском лицензионном участке с целью:
- изучения геологического строения кембрийских, вендских и рифейских отложений; выделения участков внедрения гранитоидных интрузий архей-протерозойского возраста в интервал рифейских отложений; выделения нефтеперспективных участков.
Пространственные границы
Территория Куюмбинского лицензионного участка ограничена угловыми точками с географическими координатами:
№ п/п | восточная долгота | северная широта | ||||
градусы | минуты | секунды | градусы | минуты | секунды | |
1 | 61 | 09 | 00 | 95 | 30 | 00 |
2 | 60 | 42 | 00 | 95 | 30 | 00 |
3 | 60 | 42 | 18 | 96 | 50 | 29 |
4 | 61 | 09 | 18 | 96 | 51 | 07 |
5 | 61 | 09 | 00 | 95 | 30 | 00 |
Объем работ - 405 физ. точек (210 пог. км.), масштаб съемки 1:50 000.
Основные оценочные параметры.
Соответствие действующим инструкциям по методам исследований, нормативным правовым актам, приказам и распоряжениям МПР России и Роснедра, утвержденной проектно-сметной документации на выполнение геологоразведочных работ по объекту.
Полнота использования геологических и геофизических данных и компьютерных технологий для составления отчетных материалов, проведение контроля качества геолого-геофизической продукции и повышение эффективности геолого-геофизических работ.
Геологические задачи, последовательность и основные методы их решения
Задачи работ: Выполнение полевых электроразведочных работ методом становления поля в ближней зоне по сети сейсмических профилей с использованием многоразносной установки в объеме 405 физ. точек (210 пог. км.). Обеспечение высокого уровня показателя сигнал/помеха, необходимого для устойчивого решения обратных задач геоэлектрики; Обработка и интерпретация данных ЗСБ в объеме 405 физ. точек; Оценка сопротивлений основных геоэлектрических комплексов на основании инверсии данных ЗСБ; Оценка геоэлектрической структуры разреза и выделение зон разрывных нарушений; Выделение участков внедрения гранитоидных интрузий архей-протерозойского возраста в интервал рифейских отложений; Выделение зон, перспективных в нефтегазоносном отношении; Рекомендации на размещение точек заложения поисковых и разведочных скважин на углеводороды.
2.2. Методы, объемы и последовательность работ.
2.2.1. Методы и объемы работ:
- Сбор и анализ априорных геолого-геофизических материалов и результатов предшествующих ГРР в районе исследований, составление проектно-сметной документации; Выполнение электроразведочных работ методом ЗСБ в соответствии с проектной сетью профилей в объеме 405 физ. точек (210 пог. км.) (объем контрольных наблюдений составляет не менее 5%); Обработка полевых материалов ЗСБ; Инверсия данных ЗСБ; Построение карт и разрезов геоэлектрических параметров; Составление геологического отчета. Создание цифровой базы геолого-геофизических данных.
2.2.2. Полевые работы:
2.2.2.1. Выполнение полевых электроразведочных работ методом зондирования становлением поля в ближней зоне (ЗСБ). Обеспечение высокого уровня показателя сигнал/помеха, необходимого для устойчивого решения обратных задач геоэлектрики;
2.2.2.2. Характеристики сети наблюдений и параметров используемой аппаратуры изложены в таблице 1.
Таблица 1
Характеристика методики и аппаратуры ЗСБ
№ | Основные характеристики методики полевых наблюдений | Параметры |
1 | Метод | Модификация ЗСБ |
2 | Аппаратура | Телеметрическая, многоканальная электроразведочная станция SGS-TEM «Пикет-32» или аналог |
3 | Количество измерительных каналов | Одновременная регистрация 5 – 6 каналов, телеметрические измерители расположены непосредственно у приемных петель |
4 | Глубина аналого-цифрового преобразования | 32-х разрядный дельта-сигма АЦП |
5 | Теоретический полный динамический диапазон измерительной системы – 290 дБ | АЦП 32 разряда, 192 дБ; Программируемый малошумящий усилитель (PGA) – 54 дБ; Задаваемая величина тока (1 – 170 А) – 44 дБ |
6 | Параметры регистрации сигнала | Арифметический шаг дискретизации: 31 мкс, 250 мкс |
7 | Источник электромагнитного поля | Генератор переменного тока мощностью не менее 100 кВт, 400 В Ток в генераторной петле: не менее 170 А Высокоточная система синхронизации на основе GPS (±10-6 с) |
8 | Методика работ | профильные исследования с использованием многоразносной установки по сети сейсморазведочных профилей в объеме 120 пог. км. |
9 | Тип возбуждения и приема сигнала | Индуктивный |
10 | Размер петли: - генераторной - приемной | 600Ч600 м* 18Ч18 м, 29 витков или компактные датчики электромагнитного поля* |
11 | Расстояние между источниками | 2500 м* |
12 | Расстояние между приемниками | 500 м* |
13 | Используемые разносы зондирования | 0, 500, 1000* м |
14 | Плановая и высотная привязка | С использованием GPS систем, точность определения в плане координат ПГН относительно государственной сети не хуже ±10,0 м |
* - определяется по результатам опытных работ

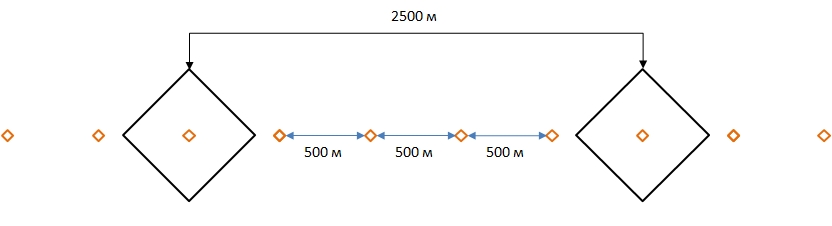

Конфигурация системы наблюдения представлена на рисунке.
Рис. 1. Схема установки ЗСБ.
Условные обозначения: 1 – источник (генераторная петля), приемник (приемная петля).
2.2.3. Контроль качества материалов ЗСБ
- Контроль качества поступающих материалов должен производиться с использованием специализированной системы комплексной оценки данных ЗСБ EMQC или аналогичной. Система должна позволять автоматически выполнить контроль качества и оперативно выявить данные, осложненные ЭМ помехами, аномальные и некондиционные кривые на основе количественных показателей. Многоуровневый анализ данных должен проводиться с применением критериев Em и KS с целью оценки степени влияния случайных и систематических погрешностей. Для оценки качества геофизического материала на этапе полевых электроразведочных работ с учетом геологических условий и требуемой точности восстановления геоэлектрических параметров должен рассчитываться суммарный показатель качества QC.
2.2.4. Камеральные работы:
- Сбор и систематизация результатов предшествующих геологоразведочных работ в районе исследований; Обработка зарегистрированных сигналов ЗСБ с использованием специализированной 64-разрядной системы TEM-Processing или аналогичной, включающей в себя статистические и робастные методы накопления сигнала, а также набор специализированных алгоритмов частотной фильтрации и алгоритмов подавления помех промышленной частоты 50 Гц; Одномерная инверсия данных ЗСБ, оценка сопротивлений основных геоэлектрических комплексов должна производиться в специализированной программе MODEL3 или аналогичной (для глубинной привязки используются данные сейсморазведки и скважин глубокого бурения); Оценка качества инверсии данных ЗСБ с использованием специализированной программы комплексной оценки качества инверсии EMIQ или аналогичной; Оценка результата инверсии сигналов ЗСБ посредством применения комплексной оценки качества (невязка, латеральной гладкости (выдержанности) геоэлектрических параметров в слое); Комплексный анализ геолого-геофизических данных; Построение карт и разрезов геоэлектрических параметров; Построение геоэлектрических разрезов по данным ЗСБ в формате SEG-Y; Комплексный анализ данных в программе Petrel или аналогичной; Выявление зон, перспективных в нефтегазоносном отношении; Рекомендации по заложению скважин глубокого бурения и дальнейших геологоразведочных работ; Создание цифровой базы геолого-геофизических данных.
2.2.5. Последовательность решения задач:
- Сбор и систематизация результатов предшествующих ГРР в районе исследований; Составление проекта и сметы на проведение электроразведочных работ; Геологическая экспертиза проекта, получение необходимой разрешительной документации; Полевые электроразведочные работы методом ЗСБ в объеме 405 ф. т. (210 пог. км); Обработка зарегистрированных сигналов ЗСБ; Одномерная инверсия данных ЗСБ; Контроль качества инверсии данных ЗСБ; Комплексная геологическая интерпретация полученных геолого-геофизических данных; Построение результирующих геоэлектрических карт и разрезов; Подготовка результатов электроразведочных работ в виде куба сопротивлений в формате SEG-Y; Создание цифровой базы геолого-геофизических данных; Подготовка рекомендаций; Составление геологического отчета.
3. Ожидаемые результаты, форма отчётности
3.1. Ожидаемые результаты:
По результатам выполненных полевых работ Заказчику должны быть представлены:
3.1.1. Проектно-сметная документация на проведение электроразведочных работ на Куюмбинском лицензионном участке;
3.1.2. Оригиналы полевых материалов:
- База данных и рабочие файлы в электронном виде на электронном носителе Журнал контрольных наблюдений. Каталоги и/или ведомости координат и высот пикетов ЗСБ и в электронном виде. Схема отработанных и проектных профилей ЗСБ на бумажном носителе (1экз.) и в электронном виде. Полевая сопроводительная документация в электронном виде. Тесты телеметрической электроразведочной станции в электронном виде. Рапорты оператора телеметрической электроразведочной станции в электронном виде.
3.1.2. После камеральной обработки полевых данных и комплексного анализа формируется геологический отчет (на бумажном носителе и в электронном виде) с изложением методики полевых работ, обработки материалов, результатов геолого-геофизической интерпретации электроразведочных данных, содержащий следующие элементы:
- Модель геоэлектрического строения осадочного чехла Куюмбинском лицензионного участка; Геоэлектрические разрезы с элементами структурных построений с выделением зон тектонических нарушений; Карты сопротивления и/или проводимости с элементами структурных построений по основным геоэлектрическим горизонтам; Карты распространения гранитоидных интрузий архей-протерозойского возраста в интервал рифейских отложений Карты прогноза перспектив нефтегазоностности территории исследования по результатам интерпретации данных ЗСБ; Рекомендации по размещению поисковых скважин и направлению дальнейших поисково-разведочных работ; Полевые материалы на CD/DVD носителях; Топографические координаты пунктов наблюдений на CD/DVD носителях; Окончательный геологический отчет. Копия интерпретационного проекта в пакете Petrel;
3.2. Форма отчетной документации:
3.2.1. Ежедневные сводки о проведении полевых работ.
3.2.2. Информационный отчет о полевых электроразведочных работах.
3.2.3. Окончательный геологический отчет составляется в соответствии с требованиями ГОСТа Р 53579-2009 (рассматривается и утверждается НТС Заказчика).
Рассылка отчетных материалов:
- Информационные отчеты по этапам работ представляются Заказчику Геологический отчет и электронная база данных должны быть сданы в территориальный геологические фонды и ФГУ НПП «Росгеолфонд». Передача информации на машинных носителях осуществляется в соответствии с приказами и распоряжениями Роснедра, согласно «Методическим рекомендациям по учету, хранению и передаче фондовой информации на машинных носителях» (Росгеолфонд, 1997г.), «Рекомендуемым программным средствам и форматам данных, представляемым в систему фондов геологической информации на машинных носителях» (письмо Росгеолфонда от 01.01.2001 г. № К-01/75) с учетом инструктивно-методических документов ГБЦГИ.
Особое условие:
Подрядчик на весь срок полевых работ обязан заключить договоры добровольного страхования от несчастных случаев всех работников из числа полевого персонала со страховой суммой не менее 400 000 (четырёхсот тысяч) рублей с включением в договор следующих рисков:
- смерти в результате несчастного случая; постоянной (полной) утраты трудоспособности в результате несчастного случая с установлением I, II, III групп инвалидности.
Подрядчик обязан перед началом мобилизации персонала на объект работ предоставить Заказчику договоры страхования, заключенные в соответствии с требованиями данного пункта.
Затраты на заключение и обслуживание этих договоров страхования Подрядчик берёт на себя.
Сроки проведения работ
Начало электроразведочных работ ЗСБ – декабрь 2017 г.
Окончание электроразведочных работ ЗСБ – июнь 2018 г.
от «Подрядчика» ___________________ | от «Заказчика» __________________ |
