Патентные исследования (стр. 3 )

В данном случае технический результата достигается тем, что формовочная машина для непрерывного безопалубочного формования железобетонных изделий содержит шасси, на котором установлена станина с размещенными на ней бункерами загрузочным и рабочим, предназначенными для приема бетонной смеси и перемещения ее в форму для вибропрессования, в которой размещены матрица и пуансоны, выполненные с возможностью замены, заглаживающее приспособление, вибраторы и средства для снятия фаски в виде резиновых профилей, а также средства для приведения шасси в движение, при этом вибраторы установлены на станине, а средством для приведения шасси в движение является регулируемый электропривод, при этом скорость шасси зависит от плотности формуемого изделия, определяемой датчиком плотности, установленным в цепи управления электроприводом.

Рабочий бункер формующей машины может быть выполнен регулируемым по ширине за счет выполнения его сборно-разборным посредством разъемных соединений стенок и дна.

Также между загрузочным и рабочим бункерами может быть размещена, для поддержания уровня бетонной смеси в формовочной машине рама, выполненная с возможностью перемещения по рельсам, при этом загрузочный бункер может быть выполнен с возможностью размещения в раме.

Кроме того, рабочий бункер может быть снабжен шнеком и датчиком уровня бетона.

Вместе с тем, резиновые профили могут иметь пружины, которые выполнены с возможностью регулирования.

Патент 2 400 359 «Способ изготовления дорожных плит»

Авторы (RU), (RU), (RU)

Технический результат заключается в достижении высоких физико-механических свойств дорожных железобетонных плит, получаемых непрерывным безопалубочным формованием.

Задача настоящего изобретения состоит в расширении технологических возможностей непрерывного безопалубочного формования строительных бетонных изделий.

Для этого предлагается способ изготовления дорожных плит, включающий непрерывную укладку бетонной смеси на формовочные дорожки, ограниченные рельсами для перемещения осуществляющей укладку формовочной машины, формование заготовки и выдержку бетона до необходимой прочности, причем перед формованием заготовки на формовочную дорожку вдоль всей ее длины раскладывают арматурную проволоку, при этом в качестве бетонной смеси используют смесь щебня, песка, цемента, добавок и воды при следующем соотношении, мас.%: щебень - 30-40; песок - 30-40; цемент - 20-35; добавка Д-11 - 0,2-1,0; волокна фибры - 0,02-0,09, вода - остальное, а количественное содержание арматурной проволоки задают из расчета 6-12 кг на 1 погонный метр готовой плиты.

Новый технический результат, достигаемый заявленным способом, заключается в достижении высоких физико-механических свойств дорожных железобетонных плит, получаемых непрерывным безопалубочным формованием.

Патент 2 637 006 «Многопустотная плита перекрытия»

Авторы (RU), (RU), (RU), (RU)

Технический результат изобретения – повышение прочности стыковых соединений.

Прочность и надежность стыковых соединений с предлагаемой многопустотной плитой перекрытия достигается за счет перераспределения нагрузки на монолитные участки и закладные детали, которые длиннее опорного элемента строящегося объекта.

Вывод: Анализ, найденных в процессе поиска документов показывает, что патентов связанных с безопалубочным формованием найдено 34 патента. Для анализа отобраны 11 патентов. Безопалубочное формование является достаточно экономичным за счёт снижения затрат на металлоёмкость и снижения себестоимости продукции.

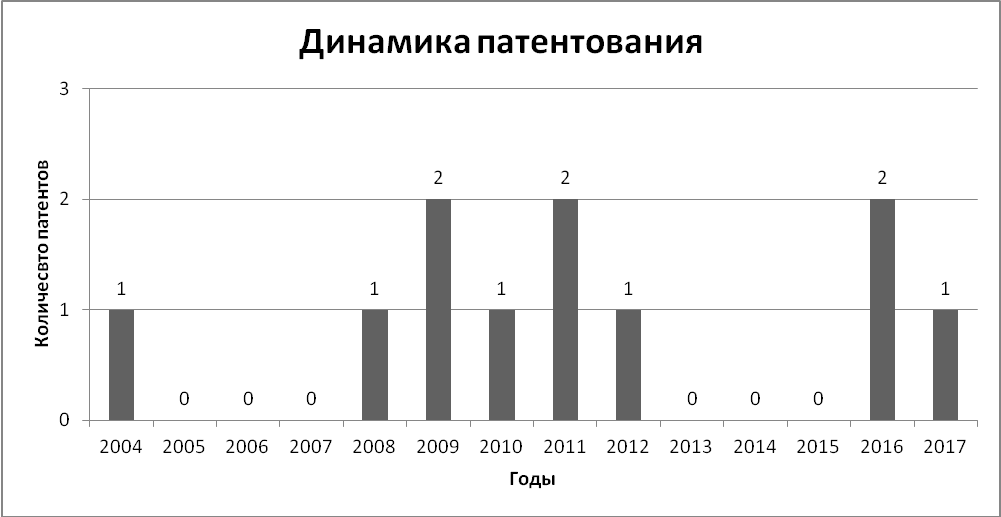

Построена динамика патентования (рисунок 1), проанализировав которую, можно сделать вывод, что по данной теме ведётся стабильная работа с 2008 по 2012 год. Нет зарегистрированных патентов с 2005 по 2007, а также с 2013 по 2015 год.

Рисунок 1 – динамика патентования

Заключение

В ходе выполнения работы получил навыки практического выполнения патентного поиска и отбора по источникам патентной информации.

В процессе проведения патентных исследований регламент поиска не был выполнен, т. к. поиск не проводился по патентным документам Великобритании, Франции, Германии, Италии, США, Японии, Канады и других ведущих стран в данной области техники. Патентные исследования были выполнены только по данным Российской Федерации, поэтому можно судить о недостаточной полноте найденной информации.

Список использованных источников

1        Носенко, интеллектуальной собственности: учебное пособие / , . - Ста-рый Оскол: ТНТ, 2016. - 191 с.

2        Мазуркин, поиск аналога и прототипа будущего изобретения: научно-учебное изда-ние / , . - Йошкар-Ола: МарГТУ, 2009. - 40 с.

3        Скорняков, интернета при проведе-нии патентных исследований: научное издание / , , . - Москва: ПАТЕНТ, 2006. - 85 с.

4        ФИПС - Федеральное государственное бюджетное учреждение Федеральный институт промышленной собственности. [Электронный ресурс]: http://www1.fips. ru/wps/wcm/connect/content_ru/ru. – Загл. с экрана.

Приложение

СПРАВКА О ПАТЕНТНОМ ПОИСКЕ

УТВЕРЖДАЮ:

_________________

зав. кафедрой СМиТ

«12» октября 2017 г.

Задание №        6

на проведение патентных исследований

Наименование работы (темы):        Производство железобетонных изделий способом безопалубочного формования

Шифр работы (темы) кр – 2069823 – 08.03.01 – СТп – 06 – 17

Этап работы         1        , сроки его выполнения         с 12.10.17 по 11.12.17

Задачи патентных исследований: определение уровня развития техники

КАЛЕНДАРНЫЙ ПЛАН

Виды патентных исследований	Подразделения – исполнители (соисполнители)	Ответственные исполнители (Ф. И.О)	Сроки выполнения патентных исследований. Начало. Окончание	Отчетные документы
тематический	Обучающийся гр. СТп-14		12.10.17 – 11.12.17	Справка о патентном поиске и аналитический отчет

Задание выдал: к. т.н., доцент        _____________                11.10.17

личная подпись  расшифровка подписи  дата

Задание принял:

обучающийся  гр. СТп-14         _____________                11.10.17

  личная подпись  расшифровка подписи  дата

Регламент поиска №         6

       12.10.2017

дата составления регламента

Наименование работы (темы)        Производство железобетонных изделий способом безопалубочного формования

Шифр работы (темы)        кр – 2069823 – 08.03.01 – СТп – 06 – 17

Номер и дата утверждения задания        №6 от 01.01.2001                 Этап работы  1

Цель поиска информации определение уровня развития техники

Обоснование регламента поиска

Начало поиска  12.10.17                 Окончание поиска         11.12.17

Предмет поиска (объект исследования, его составные части, товар)	Страна поиска	Источники информации, по которым будет проводиться поиск	Ретроспективность	Наименование информационной базы (фонда)
Патентные
Наименование	Классификационные рубрики МПК (МКИ) МПКО НКИ и другие
Безопалубочное формование	Россия, США, Канада, Япония, Великобритания, Франция, Германия, Италия	Реферат, формула изобретения	B28B 13/02 B28B 23/04 B28B 3/20 B28B 5/00 C04B 28/04 E01C 5/00 E01C 5/10 E01F 5/00 E04B 1/06 E04B 1/18 E04C 2/06 E04C 5/10 E04G 21/12	10 лет	Патентные документы на сайтах патентных ведомств www1.fips. ru www. uspto. gov http://www. cipo. ic. gc. ca www. jpo. go. jp www. patent. gov. uk www. inpi. fr http://www. dpma. de/ http://www. uibm. gov. it/

Согласовано: к. т.н., доцент                _____________
