Универсальная видеокамера парковки 180 градусов

Универсальная видеокамера парковки 180 градусов

RedPower Fish-Eye

Особенности

14 режимов работы

Режимы камеры переднего вида (КПВ):

Режим: Fish-eye/Вид 130°/Вид сверху/Вид 180°/Два окна право-лево/вид 130°+ вид сверху два окна/ Лево - право-верх три окна

Режимы камеры заднего вида (КЗВ):

Режим: Fish-eye/Вид 130°/Вид сверху/Вид 180°/Два окна право-лево/вид 130°+ вид сверху два окна/ Лево-право-верх три окна

Все  режимы могут переключаться с помощью кнопки, которая идет в комплекте поставки.

Некоторые из режимов могут быть настроены с помощью пульта дистанционного управления.

Режим	Вращение картинки (Rotate)	Сдвиг картинки (Shift)	Линии парковки Вкл-Выкл	Настройка линий парковки
Fish-eye	Нет	Нет	Нет	Нет
Вид 130°	Да	Да	Да	Да
Вид сверху	Да	Да	Да	Да
Вид 180°	Да	Да	Нет	Нет
Л/П два окна	Нет	Нет	Нет	Нет
Вид 130+вид сверху	Нет	Нет	Нет	Нет
Л/П+ вид сверху.	Нет	Нет	Нет	Нет

A. В процессе установки может быть сбит угол  обзора.

  Используйте функцию настройки для корректировки изображения. Угол обзора подстраивается в пределах +/- 4°, затем он сохраняется при выходе из режима калибровки.

B. Линии парковки заднего вида настраиваются путем перемещения 7 точек настройки.

  Линии парковки переднего вида настраиваются путем перемещения 2 точек настройки.

C. Изображение камеры может быть сдвинуто с помощью функции Shift (смотрите таблицу).

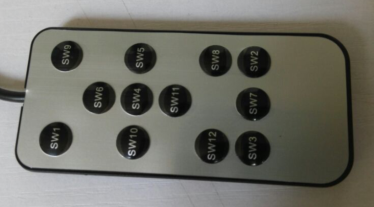

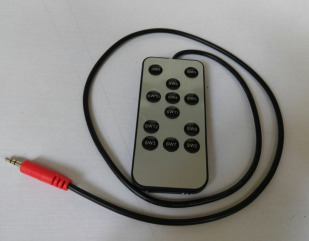

3. Пульт управления с разъёмом Jack 2.5 предназначен для настройки изображения.

-SW1” Mode” - Переключение режимов работы камеры.

-SW2 “Exit” - Выход, назад.

-SW3 “Store”/” Setting” - Функция “Настройка” или “Сохранить” в зависимости от ситуации.

-SW4 “Cursor Move” - Используется для выбора точек настройки линий парковки.

-SW5 “Right” - Движение точки настройки линии парковки или изображения ВПРАВО.

-SW6 “UP” -  Движение точки настройки линии парковки или изображения ВВЕРХ.

-SW7 “Guide lines On/Off & guide lines Edit” - Вкл-Выкл линий парковки. Вход в режим калибровки линий парковки.

-SW8 “Clockwise“ - Поворот по часовой стрелке.

-SW9 “Rotate & Shift” and “guide lines Enable/Disable” - В режиме калибровки переключение режимов Вращение (Rotate) и смещение (Shift). В режиме «Настройка линий парковки» - нажатие кнопки включает или выключает линии.

-SW10  “Left” - Движение точки настройки линии парковки или изображения ВЛЕВО.

-SW11 “Down” - Движение точки настройки линии парковки или изображения ВНИЗ.

-SW12 “AntiClockwise” Поворот против часовой стрелки.

Процедура настройки

Выбор режима КПВ или КЗВ

A. Подключите пульт в соответствующий разъем.

(Проверьте наличие батарейки в пульте).

B. Подайте питание на камеру.

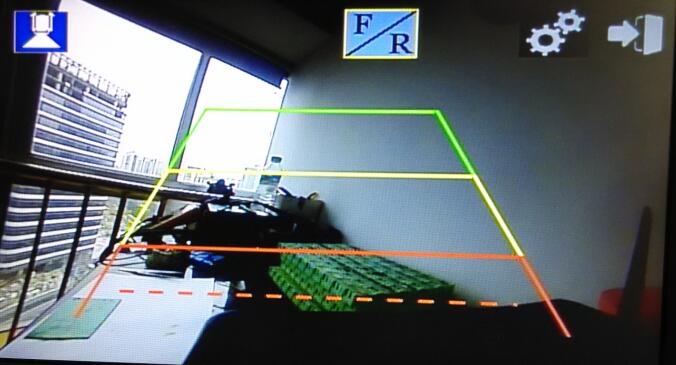

C. Теперь вы можете выбрать режим КПВ/КЗВ кнопкой “SW7”

2. Настройка изображения.

Подайте питание на камеру. Нажатием кнопки “SW1” выберите необходимый режим камеры для настройки.

Режим Fish-eye/Вид 130°/Вид сверху/Вид 180°/Два окна право-лево/вид 130°+ вид сверху два окна/Лево-право-верх три окна

Ниже приведен пример: ВИД 130°

Подайте питание на камеру.

Шаг 1.

Нажмите “SW3”. Вы зайдете в режим настройки.

Шаг 2.

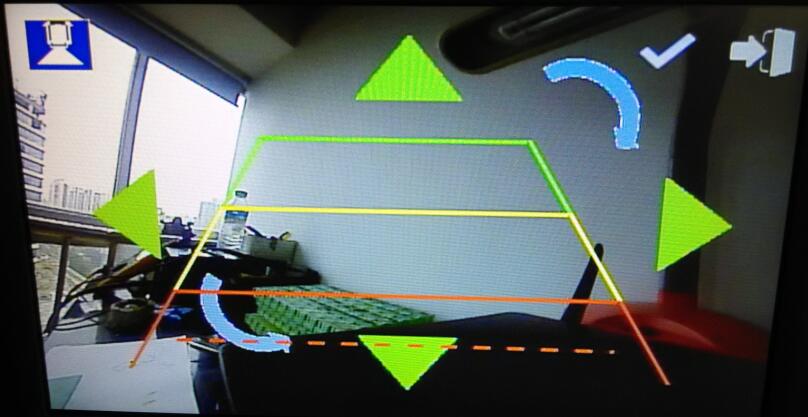

Нажмите “SW9” чтобы войти в настройку изображения. Нажмите необходимые кнопки  вверх/вниз/влево/вправо/вращение

Шаг 3.

Нажимая кнопки пульта “SW6” “SW11” “SW10” “SW5” настройте необходимую позицию изображения. Нажимая “SW8” “SW12” вращайте изображение до необходимого результата.

Шаг 4.

Нажмите “SW3” для подтверждения и сохранения введенных настроек.

3. Настройки линий парковки (только для соответствующих режимов).

Для примера возьмем режим работы: ВИД 130°

Подайте питание на камеру.

Шаг 1.

Нажмите “SW3” для входа в режим настройки.

Шаг 2.

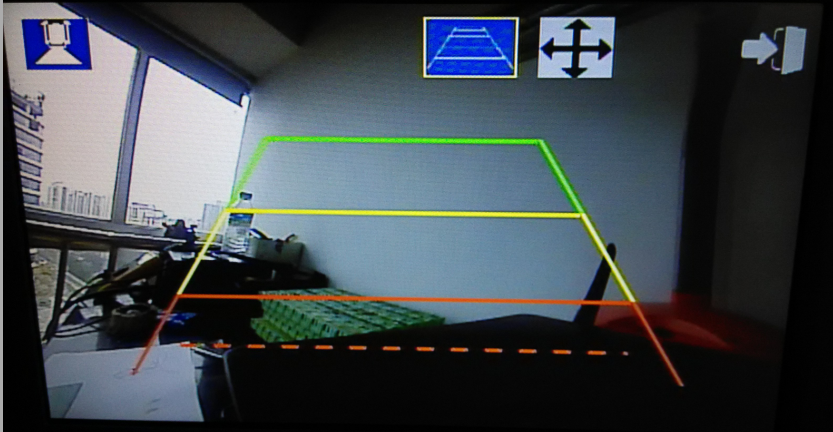

Нажмите “SW7” для входа в режим настройки линий.

Шаг 3.

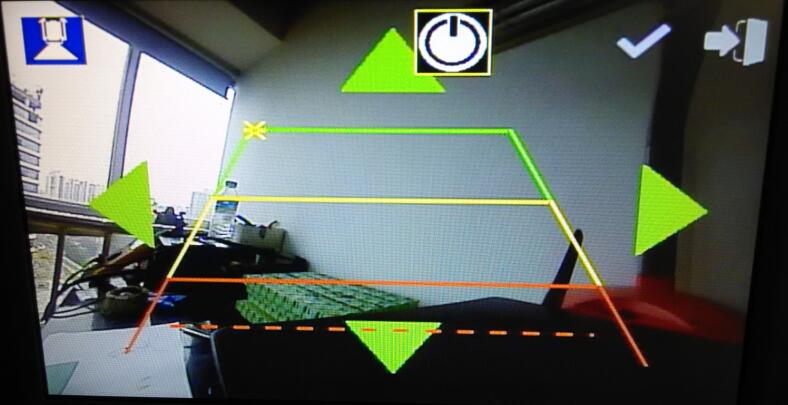

Нажмая “SW4” пользователь может двигать курсор в необходимое место настройки линий.

Шаг 4.

Нажимая “SW6” “SW11” “SW10” “SW5” настройте все точки в нужное вам положение.

Шаг 5.

Нажмите “SW3 чтобы сохранить и выйти.

4. Включение - выключение линий парковки.

Подайте питание на камеру.

Шаг 1.

Нажмите “SW3” для входа в режим настройки.

Шаг 2.

Нажмите “SW7” для входа в режим настройки парковочных линий.

Шаг 3.

Нажмите “SW7” для включения-выключения отображения линий парковки.

Шаг 4.

Нажмите “SW3” чтобы сохранить и выйти из режима настройки.

Примечания：

1) Из всех пунктов настройки можно выйти без сохранения с помощью нажатия на кнопку пульта “SW2”

2) Режим работы, который может быть откалиброван, показывается значком

Если значка настроек нет, то функция калибровки не предусмотрена.

Комплект поставки:

Камера парковки Redpower Соединительный видеокабель ( длина провода 6 м.) Пульт дистанционного управления (длина провода 0,6 м.) Кнопка переключения режимов работы камеры (длина провода 2 м.) Универсальное крепление  (для использования как камеры переднего вида.) Гарантийный талон.

Примечание:

Плафоны для установки камеры в штатную подсветку номерного знака приобретаются отдельно.

Дата редакции: 10/07/2016
