Улучшение свойств гидроизоляционных тонкослойных цементных композиций поверхностного и проникающего действия (стр. 4 )

Установлено, что глубина продвижения растворов электролитов, определяемая расчетно-экспериментальным методом, взаимосвязана со степенью растворимости, образующегося в порах основания гидроксида вещества, который препятствует продвижению электролита в структуру основания, что отражено на рисунке 8.

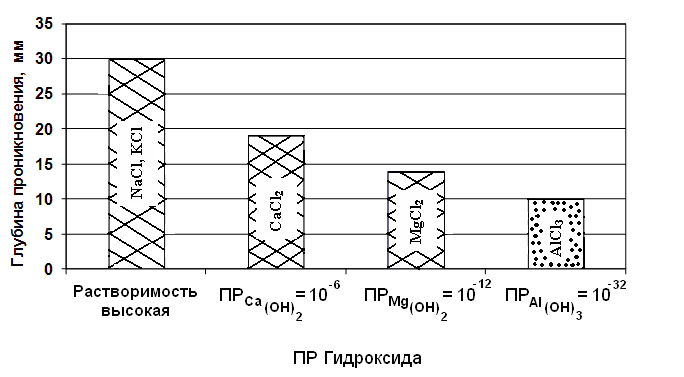

Рисунок 8. Взаимосвязь глубины продвижения электролита и  растворимости, образующегося гидроксида.

Представленная на рисунке 8 взаимосвязь согласуется с высказанными предположениями и подтверждает, что наименьшей проникающей способностью характеризуются электролиты на основе катионов магния и алюминия.

Для получения гидроизоляционной ТЦК проникающего действия базовый состав ТЦК модифицировали электролитами NаNО3 и KNO3, выбор обусловлен тем, что данные электролиты являются наиболее активными, а также они дополнительно обладают ингибирующими свойствами по отношению к арматуре. Физико-механические характеристики ТЦК, активированной указанными электролитами, представлены в таблице 5.

Таблица 5

Физико-механические характеристики ТЦК проникающего действия

Электролит	В/Ц	Подвижность по погружению конуса, см	Прочность, МПа	Водопоглощение, %	Водонепрони-цаемость, МПа	Морозостойкость, цикл
Возраст, сутки
на сжатие	на растяжение при изгибе
7	28	7	28
–	0,52	12,0	18,6 100	27,2 100	3,5 100	5,1 100	3,3	1,2	200
NaNO3	0,525	12,0	20,7 111	31,3 115	4,3 123	6,5 127	2,8	1,4	250
КNO3	0,53	12,0	20,4 110	30,7 113	4,2 120	6,4 125	2,9	1,4	250

Установлено, что в присутствии электролитов в количестве 1,2 мас.% от массы цемента для ТЦК наблюдается рост прочности на сжатие в пределах 13-15%, прочности на растяжение при изгибе на 25 – 27% , понижение водопоглощения ТЦК до 15 относительных %, что способствует повышению водонепроницаемости ТЦК на 0,2 МПа и морозостойкости на 25%.

Известно, что ТЦК проникающего действия целесообразно  использовать для улучшения эксплуатационных свойств бетона, в том числе и эксплуатируемого. Изменения физико-механических характеристик бетона, обработанного ТЦК проникающего действия представлены в таблице 6.

Таблица 6

Физико-механические характеристики бетона, обработанного ТЦК проникающего действия

Класс бетона по прочности на сжатие, В	Состояние бетона	Прочность* на сжатие, МПа/%	Водопогло-щение, %/относит, %	Водонепроницаемость
МПа	Марка, W
В15	Не обработанный	20,7 100	5,1 100	0,6	6
Обработанный ТЦК	25,9 125	4,0 78	1,0	10
В22,5	Не обработанный	29,6 100	4,7 100	0,8	8
Обработанный ТЦК	36,8 124	3,7 79	1,2	12

*Возраст с момента  нанесения ТЦК – 28 суток

Установлено, что бетон, обработанный ТЦК, модифицированный электролитами характеризуется понижением водопоглощения более чем на 43% или на 22 относительных %, повышением прочности на сжатие на 25% и водонепроницаемости на 0,4 МПа.

Полученные результаты подтверждают, что ТЦК, активированная электролитами натрия и калия, обладает гидроизоляционными свойствами проникающего действия, на которую разработаны технические условия ТУ № 000-002-98593931-2007. Смесь сухая строительная «Стронг» (гидроизоляционный материал проникающего действия) и получен гигиенический сертификат № 78.01.07.574.П.003829.07.07 от 01.01.2001 г.

В соответствии с разработанными техническими условиями выпущено 2  опытно - промышленные партии  ССС (смеси сухой строительной):

1 – в количестве 7 т (Акт №1 от 01.01.2001) для изготовления гидрозащитной ТЦК; 2 – в количестве 3 т (Акт №2 от 01.01.2001) для  изготовления  гидроизоляционной ТЦК проникающего действия.

Для ТЦК опытно-промышленного изготовления проведены физико-механические испытания, полученные результаты представлены в таблице 7. Оценка однородности показателя прочности на сжатие производилась по ГОСТ 18105 – 86, в соответствии с которой коэффициент вариации составляет:

– для ТЦК поверхностного действия – 7,6 %;

– для ТЦК проникающего действия – 7,9 %;

Сравнительный анализ данных таблицы 7 и результатов проведенных  исследований показал, что физико - механические характеристики ТЦК опытно-промышленного изготовления согласуются с данными проведенных исследований и соответствуют требованиям разработанных технических условий, что позволило использовать гидроизоляционную ТЦК поверхностного действия для гидроизоляции тоннеля метрополитена, г. Санкт-Петербург и для гидроизоляции цокольного этажа строящегося дома в г Пушкин (г. Санкт-Петербург) рисунок 9.

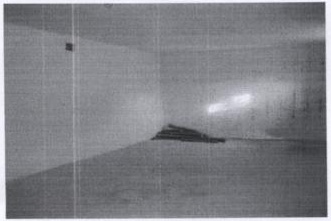

Рисунок 9. Гидроизоляция цокольного этажа строящегося дома, г. Пушкин

Таблица 7

Физико-механические характеристики ТЦК, опытно-промышленного изготовления

Наименование ТЦК	Рас-ход воды, %	Физико-механические характеристики
растворной смеси	затвердевшего раствора
Подвижность по погружению конуса, см	Марка по подвижности, Пк	Водоудерживающая способность, %	Расслаиваемость свежеприготовленной смеси, %	Прочность, МПа в возрасте 28 суток		Rадг, МПа к бетонному основанию класса В22,5	Водопоглощение, % по ГОСТ 5802-86	Морозостойкость, цикл по ГОСТ 5802-86	Водонепроницаемость по ГОСТ 12730.5-84 МПа
на сжатие	на растяжение при изгибе
Гидрозащитная поверхностного действия, активированная кремнезолем	19,0	9,0	Пк 3	96,0	3,0	36,5	8,2	0,22	2,9	2,5	300	1,6
Проникающего действия, активированная электролитами	20,0	12,0	Пк 4	94,0	5,0	31,7	6,7	0,21	2,5	2,8	250	1,4

Гидроизоляционная ТЦК проникающего действия использована для гидроизоляции цокольного этажа эксплуатируемого дома в г. Павловск (Ленинградская область) и для «лечения» стены из газожелезобетона жилого дома, г. Санкт-Петербург; рисунок 10.

Рисунок 10. «Лечение» стены из газожелезобетона гидроизоляционным материалом проникающего действия, г. Санкт-Петербург

Новизна данной работы и объекты внедрения представлены в таблице 8.

Таблица 8

Наименование	Новизна решений	Выпуск опытно-промышленной партии, организация	Объект использования, организация	Достигнутый технических результат	Рекомендуемая область применения
Гидроизоляциионная тонкослойная цементная композиция (ТЦК) поверхностного действия «Смесь сухая строительная «Стронг» (гидроизоляционный материал поверхностного действия)	- Патент РФ № 000 - ТУ 5745 – 001 – 98593931 – 2007 Смесь сухая строительная «Стронг» - Гигиенический сертификат № 77.01.07.574.П.002627 от 07. 05. 2007 г. - Справка об использовании гидроизоляционной ТЦК поверхностного действия	ССС для гидроизоляционной ТЦК поверхностного действия в количестве 7 т. «Максимус», Акт №1 от 01.01.2001г.	- гидроизоляция цокольного этажа строящегося дома, строительная компания», Справка об использовании от 01.01.2001 г. - гидроизоляция тоннеля метрополитена, «Спецгидроизоляция» Монолит» Заключение от 17. 09. 2008 г.	- улучшение свойств ТЦК - повышение водонепроницаемости до 16 атм. - повышение прочности при сжатии на 32 % - повышение прочности при изгибе на 57 % - повышение адгезионной прочности на 47-66% в зависимости от класса бетона – подложки - каждые 2,5 мм покрытия повышают водонепроницаемость бетонного основания на 0,2 МПа	Гидроизоляция фундаментов зданий, бассейнов, очистных сооружений, подземных инженерных коммуникаций, тоннелей автодорожных, метрополитена и др.
Гидроизоляциионная тонкослойная цементная композиция (ТЦК) проникающего действия	ТУ 5745 – 002 – 98593931 – 2007 «Смесь сухая строительная «Стронг» (гидроизоляционный материал проникающего действия) Гигиенический сертификат № 78.01.07.574.П.003829.07.07 от 27. 07. 2007 г. - Заключение «Выдрица»	ССС для гидроизоляционной ТЦК проникающего действия в количестве 3т., «Максимус»	- гидроизоляция цокольного этажа эксплуатируемого дома, компания «Выдрица» Заключение от 01.01.01 г. - «лечение» стены из газобетона жилого дома, -3»	- наименьшая толщина покрытия 5мм - улучшает свойства бетона-основания - повышает плотность структуры бетона основания более, чем на 1,3 % (на 22 относительных %) - повышает прочность при сжатии бетона основания на 25 % - повышает водонепроницаемость  бетона – основания на 0,4 МПа	Целесообразно использовать для гидроизоляции и восстановления свойств эксплуатируемых зданий и сооружений, фундаментов стен, и т. д.

ВЫВОДЫ
