Расход воды на утечки из обратного трубопровода 0.118, т/ч
Расход воды на утечки из систем теплопотребления 0.191, т/ч
Давление в подающем трубопроводе 46.200, м
Давление в обратном трубопроводе 31.500, м
Располагаемый напор 14.700, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 69.959,°C
Расчет окончен!
Время - 00:00:05
************************************************************
* ZuluThermo 7.0.0.4989
* Поверочный расчет сети "Тепло с. Катравож 2018 год"
* Сопла и шайбы из наладочного расчета
* Диаметры фактически установленные
* Не учитывать неравномерность потребления горячей воды
* Доля циркуляции по средней тепловой нагрузке на ГВС
* С учетом утечек
* Доля утечки из тепловой сети 0.25%
* Доля утечки из систем теплопотребления 0.25%
* С учетом нормативных тепловых потерь
* Минимальный диаметр сопла 3.0 мм
* Минимальный диаметр шайбы 3.0 мм
* Температура полки 70.0 °C
* Включать в расчет тупики без нагрузки
* Формула для расчета коэффициента гидравлического трения: Колбрука-Уайта
* Плотность теплоносителя в подающем: 0.961 т/м3
* Плотность теплоносителя в обратном: 0.977 т/м3
* Точность по расходам: 0.00100 т/час
* Точность по температурам: 0.05000 °C
************************************************************
Анализ топологии...
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
--------- Поверочный расчет тепловой сети от источника: ID=323 ---------
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
Предупреждение Z603: ID=633 Потребитель выключен
Кодировка сети...
Чтение данных по источникам...
Чтение данных по потребителям...
Чтение данных по участкам...
Чтение данных по камерам...
Расчет потокораспределения #1...
Узлов 653 Участков 746 Циклов 94
delta 0.000000 ID=19 T1=92.466 T2=72.536 G=0.69747 H=13.259
Расчет потокораспределения #2...
delta 0.005859 ID=310 T1=90.253 T2=76.009 G=0.10595 H=12.966
Расчет потокораспределения #3...
delta 0.000953 ID=532 T1=93.870 T2=71.881 G=0.05380 H=13.391
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 273.000000 ID=641
Увязка температур #1
Расчет потокораспределения #4...
Узлов 653 Участков 746 Циклов 94
delta 0.000000 ID=19 T1=92.466 T2=72.537 G=0.69747 H=13.259
Расчет потокораспределения #5...
delta 0.000000 ID=388 T1=92.100 T2=72.901 G=1.20840 H=10.266
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 0.002643 ID=381
Запись результатов по потребителям...
Расчет температур в обратном трубопроводе...
Запись результатов по объектам 'Участки'
Запись результатов по объектам 'Узел'
Запись результатов по объектам 'Задвижка'
Расчет баланса по теплу и воде...
Запись результатов по объектам 'Источник'
Источник ID=323 Котельная:
Количество тепла, вырабатываемое на источнике за ч. 3.444, Гкал/ч
Расход тепла на систему отопления 2.943, Гкал/ч
Расход тепла на закрытые системы ГВС 0.014, Гкал/ч
Тепловые потери в подающем трубопроводе 0.25918, Гкал/ч
Тепловые потери в обратном трубопроводе 0.20894, Гкал/ч
Потери тепла от утечек в подающем трубопроводе 0.006, Гкал/ч
Потери тепла от утечек в обратном трубопроводе 0.004, Гкал/ч
Потери тепла от утечек в системах теплопотребления 0.009, Гкал/ч
Суммарный расход в подающем трубопроводе 136.462, т/ч
Суммарный расход в обратном трубопроводе 136.037, т/ч
Суммарный расход на подпитку 0.425, т/ч
Суммарный расход на систему отопления 136.265, т/ч
Расход воды на параллельные ступени ТО 0.082, т/ч
Расход воды на утечки из подающего трубопровода 0.116, т/ч
Расход воды на утечки из обратного трубопровода 0.118, т/ч
Расход воды на утечки из систем теплопотребления 0.191, т/ч
Давление в подающем трубопроводе 46.200, м
Давление в обратном трубопроводе 31.500, м
Располагаемый напор 14.700, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 69.954,°C
Расчет окончен!
Время - 00:00:04
На рисунке 1 представлены пьезометрические графики от котельной с. Катравож до потребителей, после проведения наладочного и поверочного расчетов системы теплоснабжения. На рисунках показано соответствие основным требованиям к гидравлическому режиму водяных тепловых сетей из условий надежности работы системы теплоснабжения после проведения наладочных мероприятий

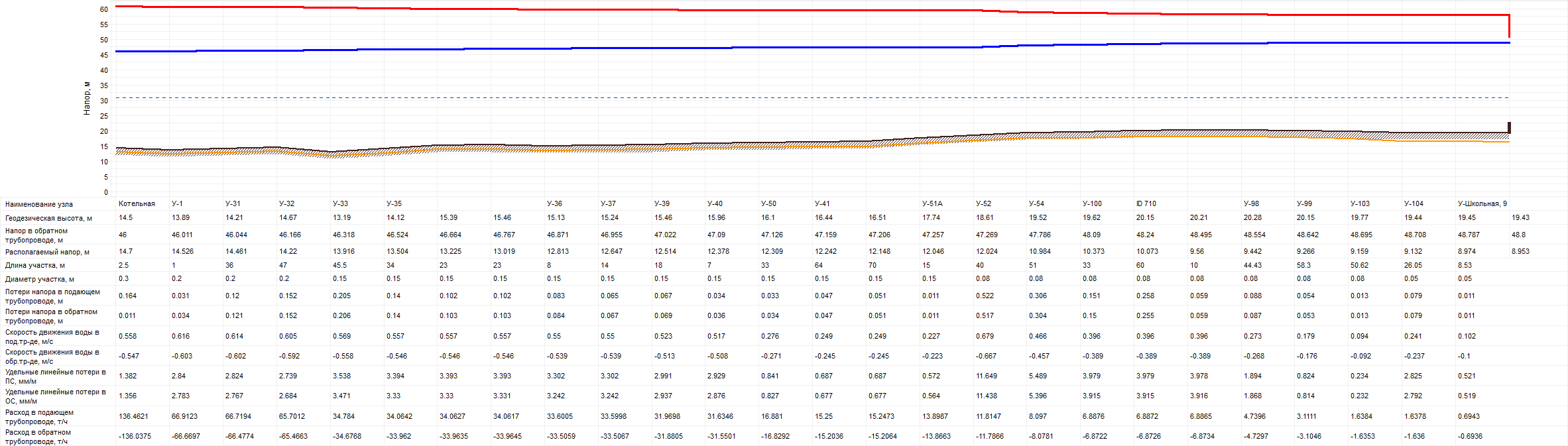

Рисунок 1. Пьезометрический график участок котельная – Школьная, 9а
Этап 2 (2019-2023). Гидравлический расчет от котельной с. Катравож
************************************************************
* ZuluThermo 7.0.0.4989
* Наладка сети "Тепло с. Катравож 2023 год"
* Без учета открытой ГВС
* Не учитывать неравномерность потребления горячей воды
* Доля циркуляции по средней тепловой нагрузке на ГВС
* С учетом утечек
* Доля утечки из тепловой сети 0.25%
* Доля утечки из систем теплопотребления 0.25%
* С учетом нормативных тепловых потерь
* Компенсировать тепловые потери расходом
* Максимальный относительный расход 5.00
* Гашение избыточного напора дроссельными шайбами
* Минимальный диаметр сопла 3.0 мм
* Минимальный диаметр шайбы 3.0 мм
* Температура полки 70.0°C
* Запас напора на заполнение системы 5.0 м
* Максимально допустимое давление в обратном трубопроводе 60.0 м
* Включать в расчет тупики без нагрузки
* Формула для расчета коэффициента гидравлического трения: Колбрука-Уайта
* Плотность теплоносителя в подающем: 0.961 т/м3
* Плотность теплоносителя в обратном: 0.977 т/м3
* Точность по расходам: 0.00100 т/час
* Точность по температурам: 0.05000 °C
************************************************************
Анализ топологии...
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
--------- Наладка тепловой сети от источника: ID=323 ---------
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
Кодировка сети...
Чтение данных по источникам...
Чтение данных по потребителям...
Чтение данных по участкам...
Чтение данных по дросселирующим узлам...
Чтение данных по камерам...
Расчет потокораспределения #1...
delta 0.000000 ID=-1
Расчет потокораспределения #2...
delta 1.792000 ID=109
Расчет потокораспределения #3...
delta 1.665219 ID=109
Расчет потокораспределения #4...
delta 0.678093 ID=109
Расчет потокораспределения #5...
delta 0.569484 ID=109
Расчет потокораспределения #6...
delta 0.479717 ID=586
Расчет потокораспределения #7...
delta 0.574804 ID=586
Расчет потокораспределения #8...
delta 2.313614 ID=973
Расчет потокораспределения #9...
delta 2.302884 ID=973
Расчет потокораспределения #10...
delta 0.219351 ID=594
Расчет потокораспределения #11...
delta 0.327089 ID=594
Расчет потокораспределения #12...
delta 0.078257 ID=115
Расчет потокораспределения #13...
delta 0.113928 ID=119
Расчет потокораспределения #14...
delta 0.103124 ID=115
Расчет потокораспределения #15...
delta 0.905727 ID=115
Расчет потокораспределения #16...
delta 1.053168 ID=115
Расчет потокораспределения #17...
delta 0.046143 ID=159
Расчет потокораспределения #18...
delta 0.033063 ID=27
Расчет потокораспределения #19...
delta 0.013704 ID=77
Расчет потокораспределения #20...
delta 0.021765 ID=587
Расчет потокораспределения #21...
delta 0.013570 ID=973
Расчет потокораспределения #22...
delta 0.019149 ID=41
Расчет потокораспределения #23...
delta 0.018328 ID=41
Расчет потокораспределения #24...
delta 0.015064 ID=105
Расчет потокораспределения #25...
delta 0.008901 ID=299
Расчет потокораспределения #26...
delta 0.002046 ID=43
Расчет потокораспределения #27...
delta 0.002699 ID=43
Расчет потокораспределения #28...
delta 0.001438 ID=97
Расчет потокораспределения #29...
|
