delta 0.000689 ID=132
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет потокораспределения #30...
delta 0.000000 ID=132
Расчет потокораспределения #31...
delta 0.051557 ID=1043
Расчет потокораспределения #32...
delta 0.032829 ID=586
Расчет потокораспределения #33...
delta 0.045384 ID=119
Расчет потокораспределения #34...
delta 0.095435 ID=119
Расчет потокораспределения #35...
delta 0.074330 ID=119
Расчет потокораспределения #36...
delta 0.206855 ID=349
Расчет потокораспределения #37...
delta 0.205117 ID=349
Расчет потокораспределения #38...
delta 0.099796 ID=119
Расчет потокораспределения #39...
delta 0.014384 ID=582
Расчет потокораспределения #40...
delta 0.780392 ID=132
Расчет потокораспределения #41...
delta 0.778185 ID=132
Расчет потокораспределения #42...
delta 0.004274 ID=105
Расчет потокораспределения #43...
delta 0.007029 ID=627
Расчет потокораспределения #44...
delta 0.002150 ID=613
Расчет потокораспределения #45...
delta 0.006584 ID=627
Расчет потокораспределения #46...
delta 0.006862 ID=115
Расчет потокораспределения #47...
delta 0.008090 ID=115
Расчет потокораспределения #48...
delta 0.003411 ID=148
Расчет потокораспределения #49...
delta 0.001846 ID=587
Расчет потокораспределения #50...
delta 0.000309 ID=594
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет потокораспределения #51...
delta 0.000000 ID=594
Расчет потокораспределения #52...
delta 0.000680 ID=119
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет дросселирующих устройств уровень: 1
Запись результатов по потребителям...
Запись результатов по объектам 'Участки'
Запись результатов по объектам 'Узел'
Запись результатов по объектам 'Задвижка'
Расчет баланса по теплу и воде...
Запись результатов по объектам 'Источник'
Источник ID=323 Котельная:
Количество тепла, вырабатываемое на источнике за ч. 3.786, Гкал/ч
Расход тепла на систему отопления 3.245, Гкал/ч
Расход тепла на закрытые системы ГВС 0.013, Гкал/ч
Тепловые потери в подающем трубопроводе 0.29006, Гкал/ч
Тепловые потери в обратном трубопроводе 0.22081, Гкал/ч
Потери тепла от утечек в подающем трубопроводе 0.004, Гкал/ч
Потери тепла от утечек в обратном трубопроводе 0.004, Гкал/ч
Потери тепла от утечек в системах теплопотребления 0.009, Гкал/ч
Суммарный расход в подающем трубопроводе 150.693, т/ч
Суммарный расход в обратном трубопроводе 150.234, т/ч
Суммарный расход на подпитку 0.459, т/ч
Суммарный расход на систему отопления 150.488, т/ч
Расход воды на параллельные ступени ТО 0.082, т/ч
Расход воды на утечки из подающего трубопровода 0.123, т/ч
Расход воды на утечки из обратного трубопровода 0.125, т/ч
Расход воды на утечки из систем теплопотребления 0.212, т/ч
Давление в подающем трубопроводе 47.200, м
Давление в обратном трубопроводе 31.500, м
Располагаемый напор 15.700, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 70.066,°C
Расчет окончен!
Время - 00:00:04
************************************************************
* ZuluThermo 7.0.0.4989
* Поверочный расчет сети "Тепло с. Катравож 2023 год"
* Сопла и шайбы из наладочного расчета
* Диаметры фактически установленные
* Не учитывать неравномерность потребления горячей воды
* Доля циркуляции по средней тепловой нагрузке на ГВС
* С учетом утечек
* Доля утечки из тепловой сети 0.25%
* Доля утечки из систем теплопотребления 0.25%
* С учетом нормативных тепловых потерь
* Минимальный диаметр сопла 3.0 мм
* Минимальный диаметр шайбы 3.0 мм
* Температура полки 70.0 °C
* Включать в расчет тупики без нагрузки
* Формула для расчета коэффициента гидравлического трения: Колбрука-Уайта
* Плотность теплоносителя в подающем: 0.961 т/м3
* Плотность теплоносителя в обратном: 0.977 т/м3
* Точность по расходам: 0.00100 т/час
* Точность по температурам: 0.05000 °C
************************************************************
Анализ топологии...
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
--------- Поверочный расчет тепловой сети от источника: ID=323 ---------
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
Кодировка сети...
Чтение данных по источникам...
Чтение данных по потребителям...
Чтение данных по участкам...
Чтение данных по камерам...
Расчет потокораспределения #1...
Узлов 805 Участков 928 Циклов 124
delta 0.000000 ID=19 T1=92.466 T2=72.535 G=0.69740 H=14.221
Расчет потокораспределения #2...
delta 0.000000 ID=1038 T1=93.704 T2=71.297 G=1.45938 H=7.361
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 273.000000 ID=641
Увязка температур #1
Расчет потокораспределения #3...
Узлов 805 Участков 928 Циклов 124
delta 0.000000 ID=19 T1=92.466 T2=72.535 G=0.69740 H=14.221
Расчет потокораспределения #4...
delta 0.000000 ID=366 T1=92.119 T2=72.883 G=3.65991 H=3.024
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 0.000000 ID=380
Запись результатов по потребителям...
Расчет температур в обратном трубопроводе...
Запись результатов по объектам 'Участки'
Запись результатов по объектам 'Узел'
Запись результатов по объектам 'Задвижка'
Расчет баланса по теплу и воде...
Запись результатов по объектам 'Источник'
Источник ID=323 Котельная:
Количество тепла, вырабатываемое на источнике за ч. 3.787, Гкал/ч
Расход тепла на систему отопления 3.245, Гкал/ч
Расход тепла на закрытые системы ГВС 0.014, Гкал/ч
Тепловые потери в подающем трубопроводе 0.29006, Гкал/ч
Тепловые потери в обратном трубопроводе 0.22081, Гкал/ч
Потери тепла от утечек в подающем трубопроводе 0.004, Гкал/ч
Потери тепла от утечек в обратном трубопроводе 0.004, Гкал/ч
Потери тепла от утечек в системах теплопотребления 0.009, Гкал/ч
Суммарный расход в подающем трубопроводе 150.699, т/ч
Суммарный расход в обратном трубопроводе 150.240, т/ч
Суммарный расход на подпитку 0.459, т/ч
Суммарный расход на систему отопления 150.495, т/ч
Расход воды на параллельные ступени ТО 0.082, т/ч
Расход воды на утечки из подающего трубопровода 0.123, т/ч
Расход воды на утечки из обратного трубопровода 0.125, т/ч
Расход воды на утечки из систем теплопотребления 0.212, т/ч
Давление в подающем трубопроводе 47.200, м
Давление в обратном трубопроводе 31.500, м
Располагаемый напор 15.700, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 70.061,°C
Расчет окончен!
Время - 00:00:04

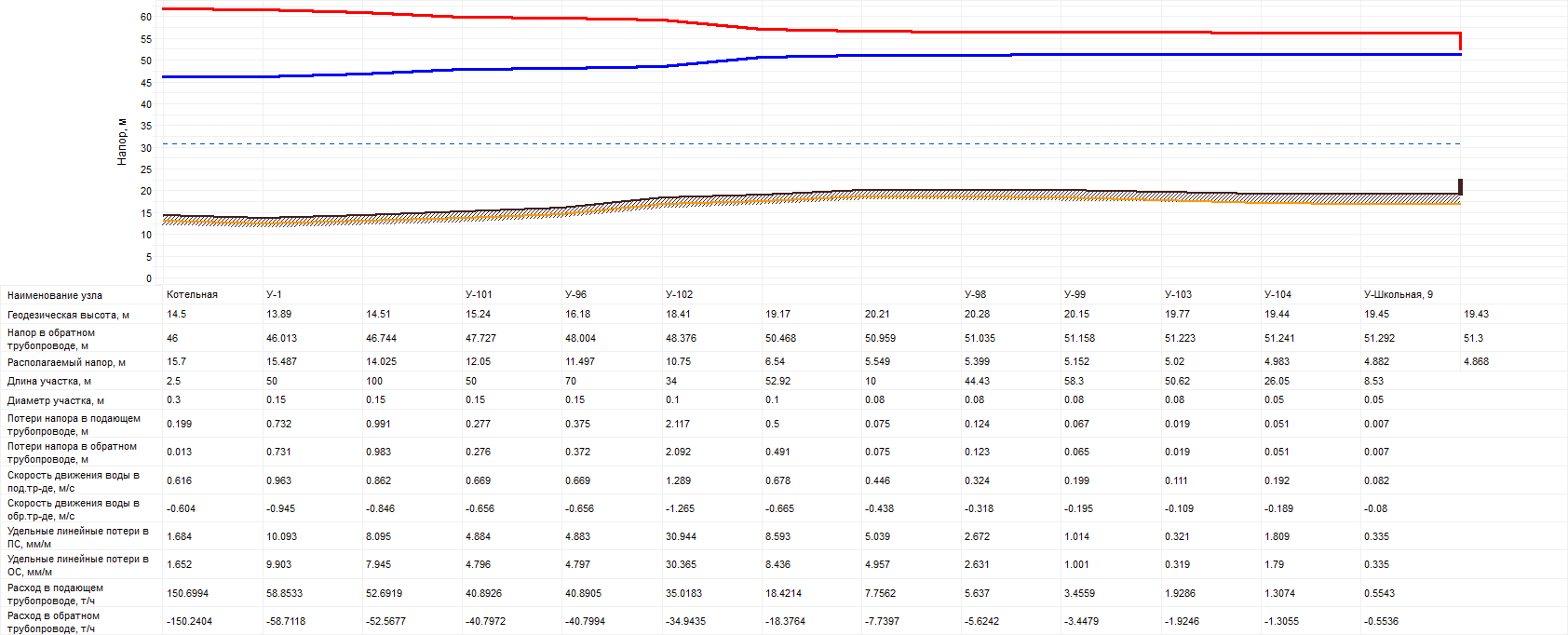

На рисунке 2 представлены пьезометрические графики от котельной с. Катравож до потребителей, после проведения наладочного и поверочного расчетов системы теплоснабжения. На рисунке показано соответствие основным требованиям к гидравлическому режиму водяных тепловых сетей из условий надежности работы системы теплоснабжения после проведения наладочных мероприятий.
Рисунок 2. Пьезометрический график участок котельная – Школьная, 9а
Этап 3 (2024-2028). Гидравлический расчет от котельной с. Катравож
************************************************************
* ZuluThermo 7.0.0.4989
* Наладка сети "Тепло с. Катравож 2028 год"
* Без учета открытой ГВС
* Не учитывать неравномерность потребления горячей воды
* Доля циркуляции по средней тепловой нагрузке на ГВС
* С учетом утечек
* Доля утечки из тепловой сети 0.25%
* Доля утечки из систем теплопотребления 0.25%
* С учетом нормативных тепловых потерь
* Компенсировать тепловые потери расходом
* Максимальный относительный расход 5.00
* Гашение избыточного напора дроссельными шайбами
* Минимальный диаметр сопла 3.0 мм
* Минимальный диаметр шайбы 3.0 мм
* Температура полки 70.0°C
* Запас напора на заполнение системы 5.0 м
* Максимально допустимое давление в обратном трубопроводе 60.0 м
* Включать в расчет тупики без нагрузки
* Формула для расчета коэффициента гидравлического трения: Колбрука-Уайта
* Плотность теплоносителя в подающем: 0.961 т/м3
* Плотность теплоносителя в обратном: 0.977 т/м3
* Точность по расходам: 0.00100 т/час
* Точность по температурам: 0.05000 °C
************************************************************
Анализ топологии...
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
|
