Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
--------- Наладка тепловой сети от источника: ID=323 ---------
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
Кодировка сети...
Чтение данных по источникам...
Чтение данных по потребителям...
Чтение данных по участкам...
Чтение данных по дросселирующим узлам...
Чтение данных по камерам...
Чтение данных по задвижкам...
Расчет потокораспределения #1...
delta 0.000000 ID=-1
Расчет потокораспределения #2...
delta 1.606534 ID=109
Расчет потокораспределения #3...
delta 1.480966 ID=109
Расчет потокораспределения #4...
delta 0.829914 ID=585
Расчет потокораспределения #5...
delta 0.812481 ID=585
Расчет потокораспределения #6...
delta 0.777454 ID=626
Расчет потокораспределения #7...
delta 0.915200 ID=626
Расчет потокораспределения #8...
delta 4.096450 ID=973
Расчет потокораспределения #9...
delta 4.087360 ID=973
Расчет потокораспределения #10...
delta 0.194279 ID=607
Расчет потокораспределения #11...
delta 1.700975 ID=604
Расчет потокораспределения #12...
delta 1.756866 ID=610
Расчет потокораспределения #13...
delta 1.897600 ID=610
Расчет потокораспределения #14...
delta 0.646466 ID=603
Расчет потокораспределения #15...
delta 0.571241 ID=603
Расчет потокораспределения #16...
delta 0.562521 ID=386
Расчет потокораспределения #17...
delta 0.169765 ID=605
Расчет потокораспределения #18...
delta 0.087989 ID=607
Расчет потокораспределения #19...
delta 1.778413 ID=602
Расчет потокораспределения #20...
delta 1.774735 ID=602
Расчет потокораспределения #21...
delta 0.118104 ID=578
Расчет потокораспределения #22...
delta 0.118218 ID=578
Расчет потокораспределения #23...
delta 0.485711 ID=605
Расчет потокораспределения #24...
delta 0.161965 ID=613
Расчет потокораспределения #25...
delta 0.475580 ID=605
Расчет потокораспределения #26...
delta 0.076433 ID=604
Расчет потокораспределения #27...
delta 0.105553 ID=604
Расчет потокораспределения #28...
delta 0.126860 ID=607
Расчет потокораспределения #29...
delta 0.127294 ID=607
Расчет потокораспределения #30...
delta 0.016098 ID=579
Расчет потокораспределения #31...
delta 0.006379 ID=607
Расчет потокораспределения #32...
delta 0.041113 ID=119
Расчет потокораспределения #33...
delta 0.338974 ID=128
Расчет потокораспределения #34...
delta 0.358545 ID=128
Расчет потокораспределения #35...
delta 0.019524 ID=128
Расчет потокораспределения #36...
delta 0.020200 ID=607
Расчет потокораспределения #37...
delta 0.015890 ID=607
Расчет потокораспределения #38...
delta 0.005926 ID=132
Расчет потокораспределения #39...
delta 0.000956 ID=603
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет потокораспределения #40...
delta 0.000000 ID=603
Расчет потокораспределения #41...
delta 0.022444 ID=366
Расчет потокораспределения #42...
delta 0.006169 ID=366
Расчет потокораспределения #43...
delta 0.003702 ID=640
Расчет потокораспределения #44...
delta 0.003080 ID=640
Расчет потокораспределения #45...
delta 0.001187 ID=640
Расчет потокораспределения #46...
delta 0.001378 ID=605
Расчет потокораспределения #47...
delta 0.006243 ID=604
Расчет потокораспределения #48...
delta 0.021667 ID=607
Расчет потокораспределения #49...
delta 0.021424 ID=607
Расчет потокораспределения #50...
delta 0.006339 ID=604
Расчет потокораспределения #51...
delta 0.000300 ID=604
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет потокораспределения #52...
delta 0.000000 ID=604
Расчет потокораспределения #53...
delta 0.000468 ID=605
Контроль напора...
Расчет тепловых потерь в обратном трубопроводе...
Расчет дросселирующих устройств уровень: 1
Запись результатов по потребителям...
Запись результатов по объектам 'Участки'
Запись результатов по объектам 'Узел'
Запись результатов по объектам 'Задвижка'
Расчет баланса по теплу и воде...
Запись результатов по объектам 'Источник'
Источник ID=323 Котельная:
Количество тепла, вырабатываемое на источнике за ч. 4.297, Гкал/ч
Расход тепла на систему отопления 3.586, Гкал/ч
Расход тепла на закрытые системы ГВС 0.013, Гкал/ч
Тепловые потери в подающем трубопроводе 0.36681, Гкал/ч
Тепловые потери в обратном трубопроводе 0.30932, Гкал/ч
Потери тепла от утечек в подающем трубопроводе 0.006, Гкал/ч
Потери тепла от утечек в обратном трубопроводе 0.005, Гкал/ч
Потери тепла от утечек в системах теплопотребления 0.011, Гкал/ч
Суммарный расход в подающем трубопроводе 170.803, т/ч
Суммарный расход в обратном трубопроводе 170.295, т/ч
Суммарный расход на подпитку 0.509, т/ч
Суммарный расход на систему отопления 170.586, т/ч
Расход воды на параллельные ступени ТО 0.082, т/ч
Расход воды на утечки из подающего трубопровода 0.137, т/ч
Расход воды на утечки из обратного трубопровода 0.139, т/ч
Расход воды на утечки из систем теплопотребления 0.233, т/ч
Давление в подающем трубопроводе 40.900, м
Давление в обратном трубопроводе 20.500, м
Располагаемый напор 20.400, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 70.029,°C
Расчет окончен!
Время - 00:00:05
************************************************************
* ZuluThermo 7.0.0.4989
* Поверочный расчет сети "Тепло с. Катравож 2028 год"
* Сопла и шайбы из наладочного расчета
* Диаметры фактически установленные
* Не учитывать неравномерность потребления горячей воды
* Доля циркуляции по средней тепловой нагрузке на ГВС
* С учетом утечек
* Доля утечки из тепловой сети 0.25%
* Доля утечки из систем теплопотребления 0.25%
* С учетом нормативных тепловых потерь
* Минимальный диаметр сопла 3.0 мм
* Минимальный диаметр шайбы 3.0 мм
* Температура полки 70.0 °C
* Включать в расчет тупики без нагрузки
* Формула для расчета коэффициента гидравлического трения: Колбрука-Уайта
* Плотность теплоносителя в подающем: 0.961 т/м3
* Плотность теплоносителя в обратном: 0.977 т/м3
* Точность по расходам: 0.00100 т/час
* Точность по температурам: 0.05000 °C
************************************************************
Анализ топологии...
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
--------- Поверочный расчет тепловой сети от источника: ID=323 ---------
Предупреждение Z601: ID=435 Участок не имеет узла
Предупреждение Z601: ID=438 Участок не имеет узла
Предупреждение Z601: ID=485 Участок не имеет узла
Предупреждение Z601: ID=487 Участок не имеет узла
Предупреждение Z601: ID=489 Участок не имеет узла
Предупреждение Z601: ID=491 Участок не имеет узла
Предупреждение Z601: ID=493 Участок не имеет узла
Предупреждение Z601: ID=495 Участок не имеет узла
Предупреждение Z601: ID=497 Участок не имеет узла
Кодировка сети...
Чтение данных по источникам...
Чтение данных по потребителям...
Чтение данных по участкам...
Чтение данных по камерам...
Чтение данных по задвижкам...
Расчет потокораспределения #1...
Узлов 1041 Участков 1210 Циклов 170
delta 0.000000 ID=19 T1=92.649 T2=72.355 G=0.68495 H=18.581
Расчет потокораспределения #2...
delta 0.000953 ID=329 T1=92.887 T2=72.327 G=0.19370 H=20.010
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 273.000000 ID=475
Увязка температур #1
Расчет потокораспределения #3...
Узлов 1041 Участков 1210 Циклов 170
delta 0.000000 ID=19 T1=92.649 T2=72.355 G=0.68495 H=18.581
Расчет потокораспределения #4...
delta 0.000000 ID=27 T1=88.430 T2=76.581 G=0.29539 H=17.405
Расчет температур в обратном трубопроводе...
Расчет тепловых потерь в обратном трубопроводе...
DeltaT: 0.000201 ID=587
Запись результатов по потребителям...
Расчет температур в обратном трубопроводе...
Запись результатов по объектам 'Участки'
Запись результатов по объектам 'Узел'
Запись результатов по объектам 'Задвижка'
Расчет баланса по теплу и воде...
Запись результатов по объектам 'Источник'
Источник ID=323 Котельная:
Количество тепла, вырабатываемое на источнике за ч. 4.298, Гкал/ч
Расход тепла на систему отопления 3.586, Гкал/ч
Расход тепла на закрытые системы ГВС 0.014, Гкал/ч
Тепловые потери в подающем трубопроводе 0.36681, Гкал/ч
Тепловые потери в обратном трубопроводе 0.30932, Гкал/ч
Потери тепла от утечек в подающем трубопроводе 0.007, Гкал/ч
Потери тепла от утечек в обратном трубопроводе 0.005, Гкал/ч
Потери тепла от утечек в системах теплопотребления 0.010, Гкал/ч
Суммарный расход в подающем трубопроводе 170.822, т/ч
Суммарный расход в обратном трубопроводе 170.313, т/ч
Суммарный расход на подпитку 0.509, т/ч
Суммарный расход на систему отопления 170.604, т/ч
Расход воды на параллельные ступени ТО 0.082, т/ч
Расход воды на утечки из подающего трубопровода 0.137, т/ч
Расход воды на утечки из обратного трубопровода 0.139, т/ч
Расход воды на утечки из систем теплопотребления 0.233, т/ч
Давление в подающем трубопроводе 40.900, м
Давление в обратном трубопроводе 20.500, м
Располагаемый напор 20.400, м
Температура в подающем трубопроводе 95.000,°C
Температура в обратном трубопроводе 70.024,°C
Расчет окончен!
Время - 00:00:05

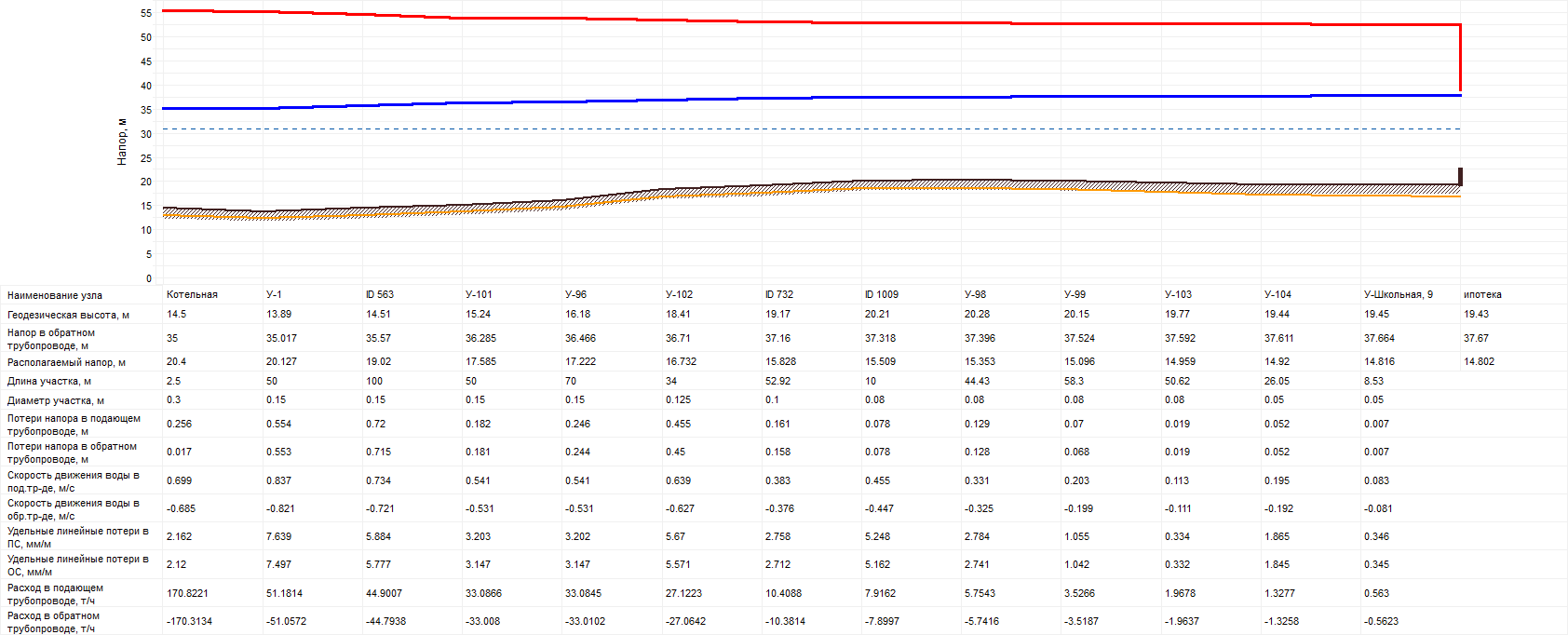

На рисунке 3 представлены пьезометрические графики от котельной с. Катравож до потребителей, после проведения наладочного и поверочного расчетов системы теплоснабжения. На рисунке показано соответствие основным требованиям к гидравлическому режиму водяных тепловых сетей из условий надежности работы системы теплоснабжения после проведения наладочных мероприятий.
Рисунок 3. Пьезометрический график участок котельная – Школьная, 9
Заключение
Теплогидравлический расчет перспективной системы произведен в программном модуле ZuluThermo в составе Электронной модели системы теплоснабжения муниципального образования село Катравож.
В результате проведения наладочного теплогидравлического расчета были определены параметры (напоры, давления, температуры, расходы) на выходе из источников теплоснабжения и в абонентских вводах всех присоединенных к нему потребителей. Данные по параметрам на источнике отражены в протоколах расчета.
С целью обеспечения надежного и качественного теплоснабжения потребителей от котельных, необходимо соблюдать расчетный теплогидравлический режим и установить у потребителей дросселирующие устройства с обязательным соблюдением места их установки.
До начала отопительного периода регуляторы расхода (или оборудование их заменяющее) должны быть установлены у потребителей, системы теплопотребления должны быть опрессованы и промыты. После подачи теплоносителя и установления устойчивой циркуляции теплоносителя необходимо произвести комплекс режимно-наладочных мероприятий. Необходимо провести испытания всех сетей на прочность в соответствии с правилами эксплуатации.
Оценка обеспеченности потребителей расчетным количеством теплоносителя и тепловой энергии, теплогидравлических режимов тепловых сетей проводится на основе теплогидравлических расчетов тепловых сетей. В результате расчета соблюдены обязательные условия по обеспечению потребителей расчетными расходом и располагаемым напором, заполняемости систем теплопотребления, непревышению давления в обратном трубопроводе - 6 кгс/см2, невскипанию теплоносителя в подающем трубопроводе.
Для анализа проведенных расчетов гидравлических режимов сетей построены пьезометрические графики от источника теплоснабжения до наиболее удаленных потребителей. Пьезометрический график является наглядной иллюстрацией результатов теплогидравлического расчета. Наладочные расчеты перспективного развития системы теплоснабжения были проведены таким образом, чтобы соблюдались все требуемые параметры гидравлического режима. Диаметры прокладываемых и строящихся трубопроводов обеспечивают необходимую надежность тепловых сетей, подбор осуществлен в соответствии с нормируемыми удельными линейными потерями давления.
Расчет выполнен с обеспечением удовлетворительной работы тепловых сетей на диапозоне температур наружного воздуха от +10 0С до -42 0С, безаварийности оборудования системы теплоснабжения и оптимального использования мощностей на источниках теплоснабжения муниципального образования село Катравож.
|
