ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР

ПО ДЕЛ АМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)

ВРЕМЕННАЯ

ИНСТРУКЦИЯ

О СОСТАВЕ И ОФОРМЛЕНИИ

СТРОИТЕЛЬНЫХ РАБОЧИХ ЧЕРТЕЖЕЙ

ЗДАНИЙ И СООРУЖЕНИЙ

РАЗДЕЛ 5

КОНСТРУКЦИИ МЕТАЛЛИЧЕСКИЕ

ЧЕРТЕЖ И КМ

СН 460-74

Утвержден

постановлением Государ ст венно го

комитета С овета М ини стров СССР

по делам строи тельства

от 2 0 июня 1977 г. № 76

Раздел 5. Конструкции металлические. Чертежи КМ «Вре мен ­ной инструк ции о сост аве и офор мления строительных рабочих ч ертежей зда ний и сооружений СН 4 60-74  ра зработан  и нсти ­тутами Ц НИИ проектста лькон струкция Госстроя СССР и ВНИКТИ-стальконструкция Минмонтажспецстроя СССР.

Ред акторы — инженеры П. П. Домерщиков (Госстро й СССР), А. Г. Тахтамышев (ЦНИИпроектстальконструкция Госстроя СССР), М. Р. Мазин (ВНИКТИстальконструкция Минмонтажспецстроя СССР).

Государственный комитет Совета Министров СССР по делам строительства (Го сстрой СССР)

Строительные нормы Временная инструкция о составе и оформлении строительных рабочих ч ерт еж ей зданий и сооружений. Раздел 5. Конструкции металличе ские, Черт еж и КМ

СН 4 60-74

1. ОБЛАСТЬ ПРИМЕН ЕНИЯ

1.1. Р аздел 5. Конст рук ции металл ические, Чертеж и КМ настоящей Инструкции устанавливает состав и правила оформле ния рабочих чертежей КМ металлических ко нст ­рукций зданий и сооружений.

1. 2. Рабочие чертежи КМ служат матери ­алом для разработки деталировочных черте ­жей КМД, состав ления сметы и зака за металла и должны содержать все да нные, необходимые для выполнения этих работ.

1.3. В настоящем разделе учтена возможность выпол не ния технической спецификации мета лла и ведомости металлоконструкций как ручным способом, так и на ЭВМ (вклю ­чая печатание), а чертежей — только руч ным способом.

2. СОСТАВ ОСНОВНОГО КОМПЛЕКТА

И ОБЩИЕ ПРАВИЛА О ФОРМ ЛЕНИЯ ЧЕРТЕЖ ЕЙ

2.1. Ос новно й ко мплект ч ертежей КМ со ставляют на каждое отдельное здание или сооружение или на их части, есл и проектирование зда ния или сооруже ния производится по частям разными органи зациям и (подраз ­деле ниям и орга низация), ил и если стро ительство здания ил и сооруже ния на мече но осуществлять по очередям.

2.2. В состав основного комплекта черте­жей КМ входят:

общ ие данные (заглавный л ист) ;

ч ерт еж и общего в ида, планов и разрезов металл ичес ких конструкций зда ния (соор уже­ ния);

схемы расположе ния элементов конструк­ ций;

чертежи эле ме нтов ко нстру кц ий;

ч ертежи у злов конструкц ий.

Последовательность расположен ия черте ­жей в основ ном ко мплекте КМ должна соответствовать последоват ель ности , в которой составлен вышеуказанный перечень.

Чертежи элементов конструкций и узлов (если чертежи узлов не комплектуют в отдельный альбом) располагают непосредст­ве нно за соответствующей схемой располо­же ния эле ментов конструкц ий или группой схем.

2.3. Если для ра зработки деталировочных чертежей необходимо использовать чертежи других основных комплектов или чертеж и друг их проектов, то их прилагают к основ­ ному комплекту чертежей КМ, а шифр, номер и на звание эт их чертежей в носят в ведомость примененных и ссылоч ных докуме нтов с от­меткой в графе примечания «Прилагается».

Перечерчива ние чертежей типовых кон­струк ций, примененных без измене ний, не допускается.

В случаях ког да необходимо приме нить чертежи типовых ко нструкций, в неся в них небол ьшие изменения, конструкции вычерчив ают полностью, прячем неизмене нную часть вычерчивают то нкой, а измененную — основ ной лин ией. В случае необходимости на че ртежах и зме ненных элементов у казывают расчетные у сил ия и сечения.

Приведен ные на чертежах типовые кон­струк ции обоз начают серией типовых конструкций, номером выпуска и маркой конст­рукции по выпуску. В случае приме не ния и змен енной типовой конструкции к ее ма рк е по в ыпуску типовых конструкций добавляют бук ве нный инде кс в а лфа витном пор ядке. На чертежах видов, ра зрезов и схем типовые конструкции , изображают та к же, как и индивидуальные.

Чертежи элементов металлических конструкций, непосредстве нно свя за нных с чертежами основных комплектов АР, КЖ и др. (закладных издел ий, анкеров, обр амле ний проемов и железобетонных площадок, щит ов решеток и т. п.), включают в эти комплекты.

Внесен институтом ЦНИ Ипроектстальконструкция Госстроя ССС Р

Ут вержден постановлением Государстве нного комитета Совета Министров СССР по дел ам строительства 20 июня 1977 г.

Срок введения в действие 1 января 1978 г.

Включение чертежей основного компл екта КМ в состав чертеже й других комплектов не допускается.

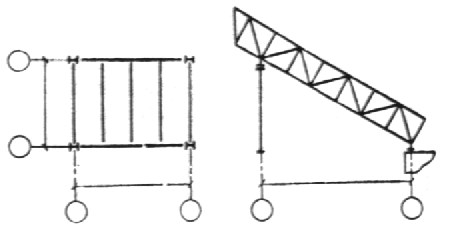

2.4. Металл ичес кие конструкци и можн о изображать схе матично, упрощенно и деталь ­но (соотв етственно рис. 1—3, прил. 1).

Если при схе матичном ил и упрощенном изображении и нструкции требуется пока зать более детально какую -либо часть ил и узел, то они могут быть и зображ ены рядом с уп ­рощенным чертежом в более к руп ном мас­штабе с необходимой степенью детализ ации.

При детальном изображе нии конструкции показывают все види мые ее част и и соедине­ния, расположенные на ближайшей по направлен ию взгляда грани , а невидимые части — только те, которы е располаг аются вплотную к видимым. Видимые ч асти конст­рукции, расположен ные в глуб ине за п еред­ней гра нью, и нев идимые, отделенные от видимых во здушной прослой кой, н а черт еже не показывают. Для изображе ния невиди­мых частей ко нструкции в закрывающих частях делают вырыв (р ис. 3, прил. 1). На вырывах, разрезах и с еч ениях р асс екаемый материал не заштриховывают (р ис. 3, 13, 14, прил. 1).

Элементы металл ических ко нструкций на ч ертежах общих видов, планов, разрезов и схем изображают, как правило, схе мат ич­но, максималь но исполь зуя чертежи видов и ра зре зов в качестве схем расположения эле ментов ко нструкц ий.

2.5. Выбор масштабо в изображений кон­струкц ий на чертежах следует про изводить с учетом их сложност и, пр именяя возможно ме ньши й масштаб, обеспеч ивающ ий четкость чертежа и копий с него.

Чертежи КМ рекомендуется выполнять в следующих масштабах:

Наименование черт еж ей	Масштабы
Общий вид, планы и разрезы	1 :50, 1:100, 1:400
Схемы расположения элементов ко нструкций	1:100, 1:200, 1:400
Элементы конструкций	1:15, 1: 20, 1: 50
Узлы конст рукц ий	1:10, 1:15, 1:20, 1:2 5

В це лях сокращения размеров изображе ­ния конструкций рекомендуется применять двухмасштабное изображ ени е для длинных ко нструк ций, сокращая больше их длину, чем поперечные размеры, и для решетчаты х конструкций с большим сокращением схе мы осе й элементов, чем по перечных ра змеров элеме н­тов и и х узлов.

2.6. Элементы констр ук ций обозначают марка ми в соответст вии с ука зан ия ми раздела 1 («Общие положен ия») настоящей Инст ­рукции.  Элементы  одинакового сечения обозначают одной маркой , даже при разной длине элементов, но при близк их по величине расчетных ус илиях.

При необходи мости допу скается марк и­р овать отдель ные части (детали) замаркированной ко нструк ции строчным и буквами.

Отдель но монтируемые мелкие элеме нты конструкций (связ и, прогоны, ба лк и неболь­ших площадок, р игел и каркаса стен и д р.) маркируют в пределах од ной схемы или свя­занных между собой схем строчными буква­ми (р ис. 9, прил. 1). Если числа бук в а лфа­вита не хватает д ля марк ировк и, ее продол­жа ют у двое нными буквам и или сочетаниями буквы и цифры.

Маркировку типовых конструкц ий прои з­водят в соответств ии с п. 6.12 раздела 1 настоя щей Инструкции.

При налич ии типо вых чертеже й КМД маркиро вку производят по этим ч ерт еж ам.

3. ОБЩИЕ ДАННЫ Е (ЗАГ ЛАВ НЫ Х ЛИСТ)

3.1. Состав «Общ их данных» в ос новном комп лекте р абочих чертежей КМ пр иним ают в соответств ии с указа ниями раздела 1 настоящей Инстру кции, за исключением ведо ­мост и ос новных комплекто в и свод но й спецификации.

3.2. Дополнительно в чертежах КМ в об­щих указаниях «Общих данных» приводят:

ссылки на при нятые нормы проектирова­н ия, а пр и необходимости и на нормы изготовления и монтажа конструк ций;

нагру зки для соответствующего района строительства с учетом местных и специфических услов ий, влияющих на работу конст­рукций (режим работы, расчетная темпера­тура, сейсмика и пр.);

расчет ную схему конструкций с необхо­димыми пояснен иями (если это необходимо);

в случае необхо димости - указан ия о по­следовательности монтажа конструкций и о м ерах по об еспечению прочности и устойчивости к онструк ций пр и монтаж е;

ука зан ие о применяемых типах электродов;

указан ие о степ ени точности и о к лассах пр имен яемых болтов;

ука зан ия по ант икорро зионной защите кон­струкций.

Кроме того, в «Общих данных» приводят техническую спецификацию металла и в едо­мость конструк ций.

3.3. В техническую спец ификац ию металла включают металлопрокат для констру кций по всем чертежам КМ, переч исле нным в в едомо­стях на заглавном л ист е, вк лючая типовые и повторно применяемые.

Для составл ен ия т ехн ической спе ц ификации металла на ЭВМ (включая печатание) ис пользуют форму 1 (прил. 2). Сп ецификацию составляют раздель но на каждый вид конст­рукций (коло нны, балк и и т. д.) и затем сум­м ируют по той ж е форм е на в есь объект. Ши­рина граф форм ы 1 завис ит от т ипа печатаю­щего устройства и поэтому может отл ичаться от приведенной.

Пр и соста влении т ехн ической специфика­ции металла от руки ее делают на листах фор­мата 24 или 22 объед ине нной на все ко нст­рукци и по форме 2 (прил. 2). Пр и этом спецификации на конструкц ии, изгото вляемые на с пец иали зированных заводах (прил. 3) поме ­щают на отдель ных листах, составлен ных по той же форме, а в общую спе циф икацию вно­сят только суммарную массу профил ей с каж­дого л иста одной строкой, с ука зан ием в ней вида конструкц ий и номера листа.

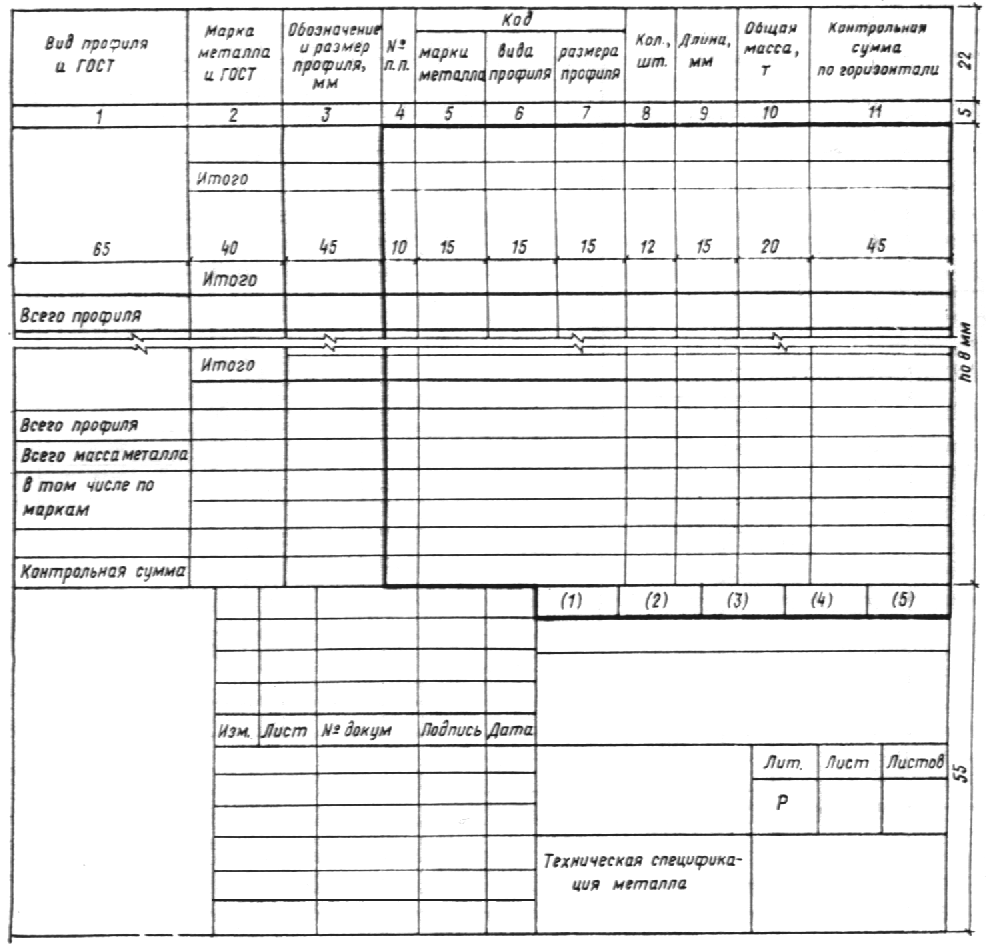

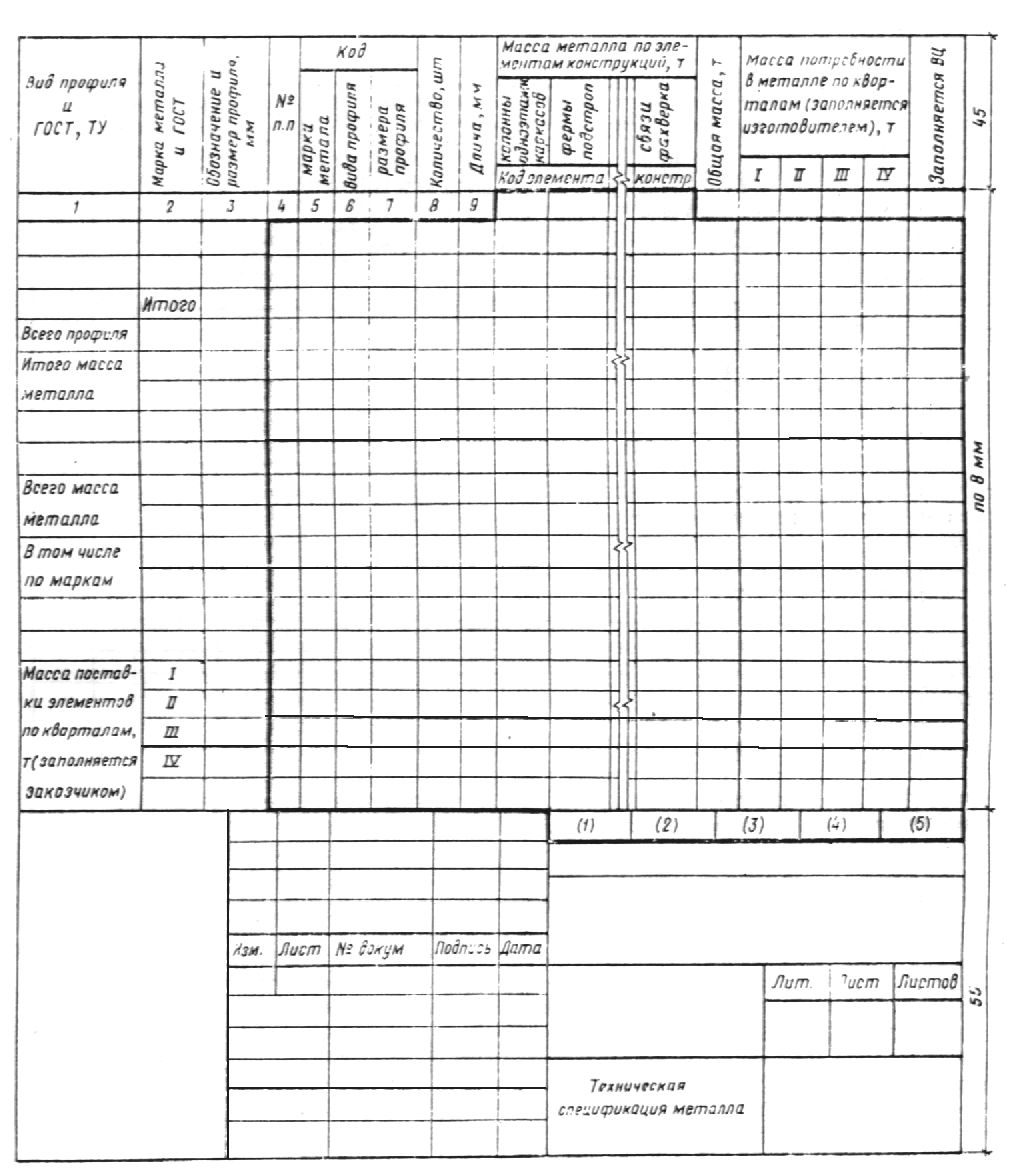

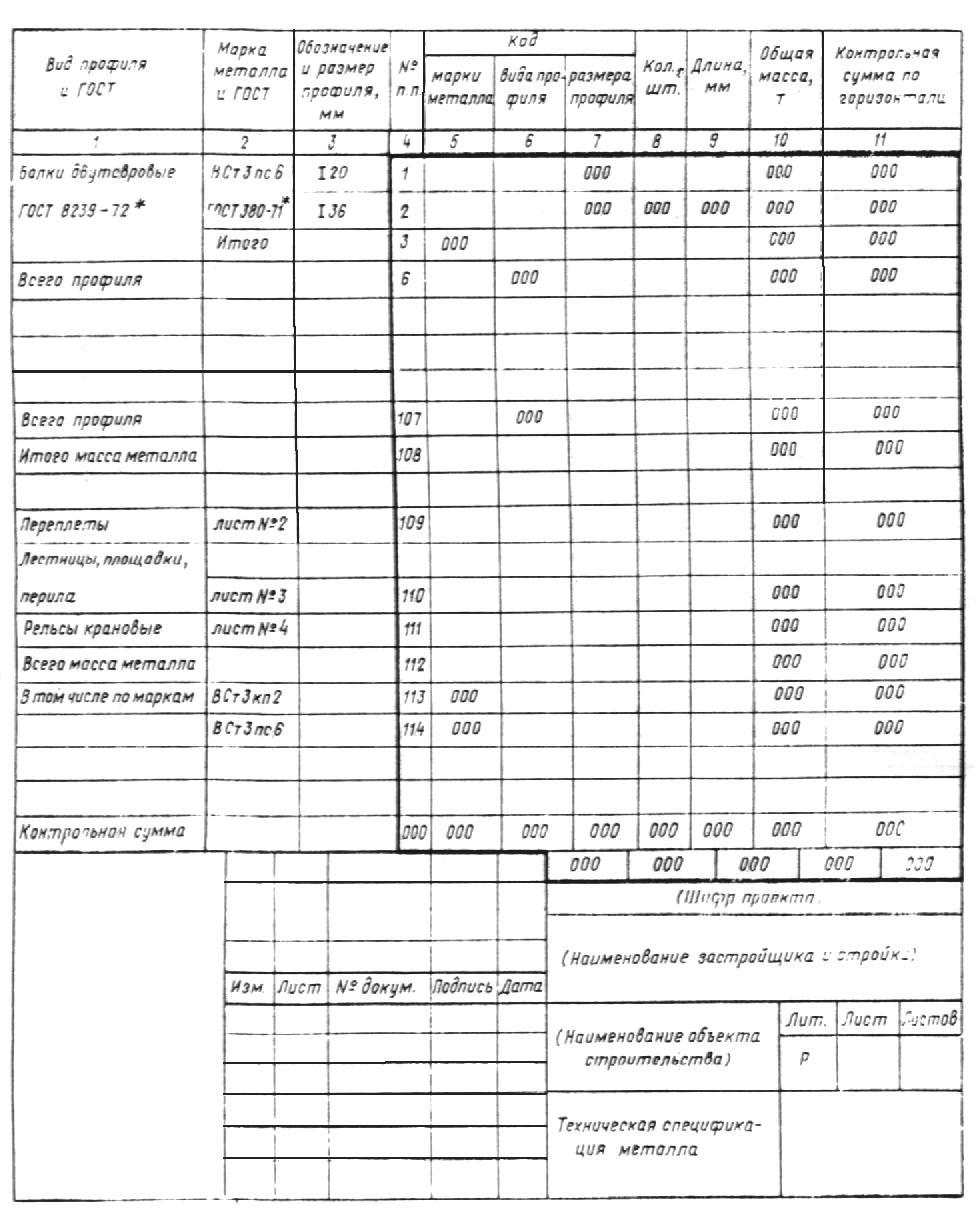

Техническая спецификация металла содер­ж ит следующ ие да нные:

В графе 1 «Вид проф иля и ГОСТ » — вид проката и номер соответствующего ГОСТа или ТУ. После перечислен ия всех марок металла дан ного в ида проф иля ука зыв ают «Все­го профиля», а после перечисления всех про­ф илей в спецификации на о ди н вид конструк­ций приводят строк и:

всего масса металла;

в том ч исле по маркам (металла).

В общей спец иф ика ции на все ко нстру кции после перечисл ения всех профилей проката указ ывают строки:

итого масса металла;

итоговые строки по конструкциям, изготав­ливаемым на спе циализирова нных заво дах;

всего масса мет ал ла;

в том числе по маркам (м еталла).

В графе 2 «Марка металла и ГОСТ » — марку м еталл а, вкл ю чая категорию, определяющую услов ия поставк и металла и норма­тивный документ (ГОСТ, ТУ) , по которому производится поставка. По каждой марке металла в этой графе дают строку «Итого».

В графе 3 «О бо значен ие и ра змер проф и­ля » — общепринятое обозначен ие профиля ил и сеч ения с его ра змером. Проф или следует указывать в порядке возрастан ия ра змеров.

В граф е 4 «№ п. п .» — последователь ны е ном ера всех строк, в которых проставлена масса. Для каждой спецификац ии нумерация строк вед етс я самостоятельно.

В граф е 5 «Код марки металла» — код, принимаемый по «Общесою зному классиф ика­тору пром ышленной и сельскохо­зяйст­венной продукции» (ОКП), ил и по «Инструкц ии о порядке оформл ения документов на поставку металлопродукции» Союзглавметалла.

Код марки металла проставляют только в строке «Итого».

В граф е 6 «Ко д вида проф иля » — код по ОКП и ли по « Инструкции о порядке оформле­ния документов на поставку металлопродукции» Союзглавметалла.

Код вида профиля проставляют только в строк е « Всего профиля».

В графе 7 «Код ра змера профиля » — код по ОКП или по «Инструкци и о порядке офор­мле ния докуме нтов на поставку металлопродукции» Союзглавметалла.

В графе 8 «Кол ичество, шт .» — указывают только в тех случаях, когда пр иводят длину профиля.

В граф е 9 «Длина, мм». Длину профиля ука зывают для ос нов ных элеме нтов конструк­ций (пояса фер м, ветв и коло нн, подкрановые балки и т. д.) при условии, что профиль мо­жет быть использован в конструкции цел иком ил и с резкой без отхо дов и при длине его не менее 3 м. В случае недопусти мост и стыковки профиля в како м-то м оменте констру кции, д ли ну его надо ука зывать и пр и несоблюдении вышеука зан ных требований.

В графах «Масса металла по элементам ко н­струкций» и «Об щая масса» определяют массу по чер тежам КМ. Массу указывают с точностью до од ной десятой то нны без учета при­пуска ра змеров элементов на обработку и без массы сварных ш вов и го ловок заклепок.

Код элемента конструкций указывают по «Об щесоюз ному класс ификатору промышлен­ной и сельскохозяйстве нной  прод укции» (ОКП).

В техническо й спецификации металла для производственных зданий последовательность перечисления конструкций принимают по прил. 4.

В ос нов ной надписи фор м 1, 2 и 3 в графах, отм ече нных (1 )—(5), указывают:

«Код документа» (1) — простав ляется орга­ низац ией, обрабатываю щей форму с помощью ЭВМ;

«Код застройщ ика» (2 ) — идентификационный код з астройщика по «Об щесою зному класс ификатору предприят ий и организаций» (ОКПО);

«Код стройки» (3) — идентификационный код стройки по «Общесоюзному классификатору строительной продукции» (ОКСП);

«Код о бъект а» (4 ) — идентификационный код объекта строительства по ОКСП;

«Код конструк ции» (5) — код по ОКП, в обшей спецификации ук азывается ко д под ­к ласса конструкций (прил. 3), а в спец ифик а­ции на вид конструкции указывают код этого вида конструкции.

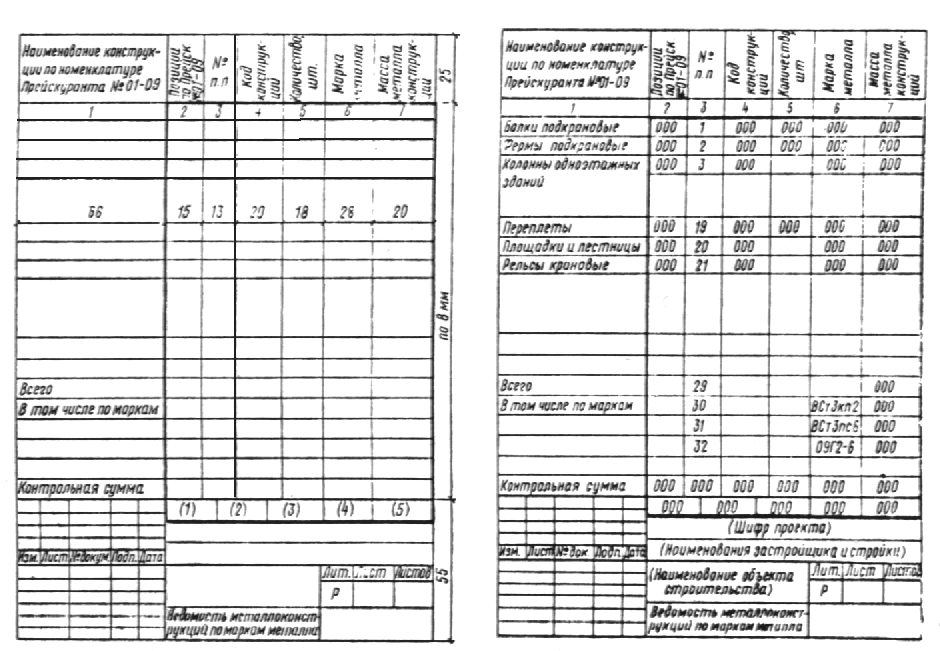

3.4. Ведо мость металлоконструкции сост ав­ляют в соответствии с номенклатурой Прейскуранта № 01-09, по вид ам проф ил ей по фор ­ме 3, а по марк ам мет алла по форме 4 (прил. 2).

Ведомость металлоко нструк ций по форме 4 служит для составле ния сметы на изготов ­ление и мо нтаж металлоконструкций и в с лу­чае ес ли эта смета состав ляется организацией, разрабатыв аю щей чертеж а КМ, то фор­ма 4 является внутренним докуме нтом и в со ­ст ав ко мп лекта чертежей КМ не включается.

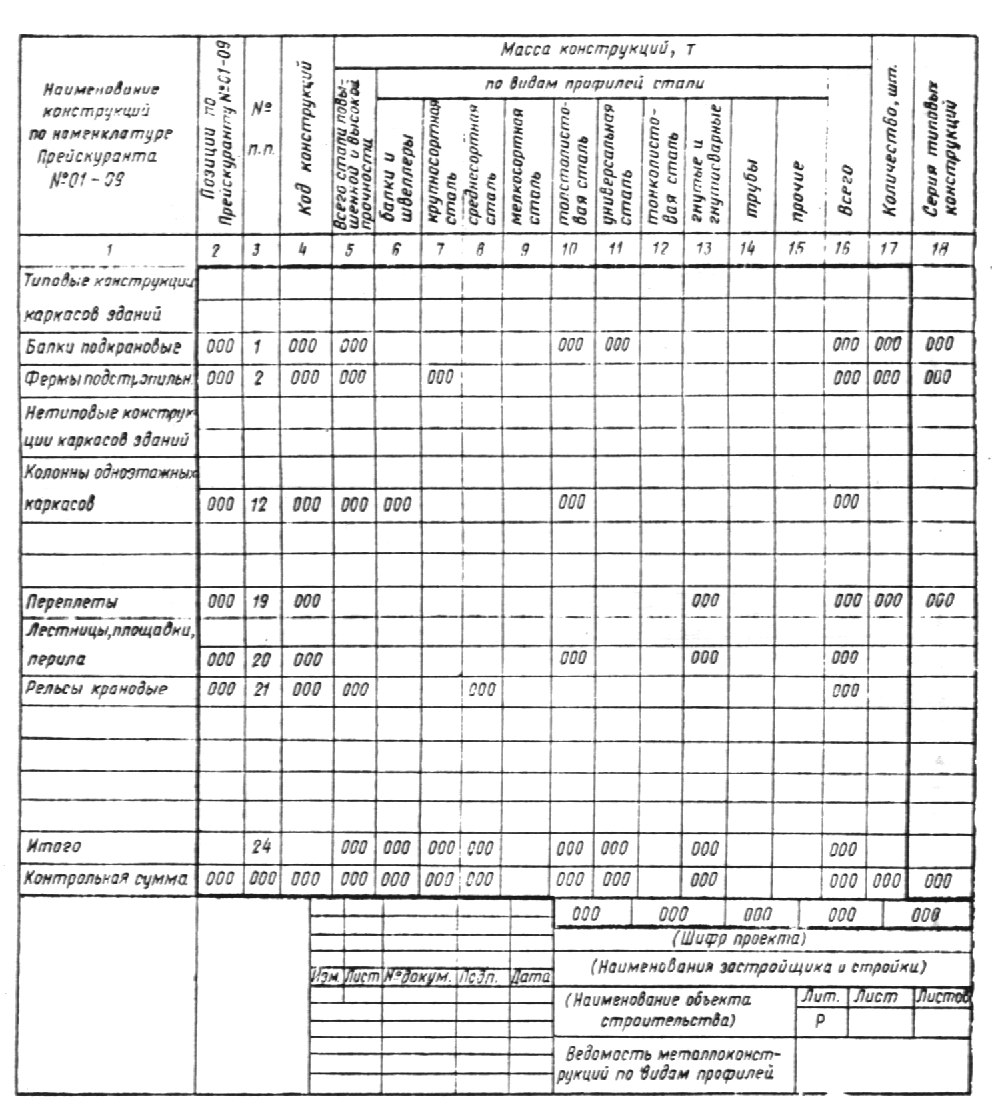

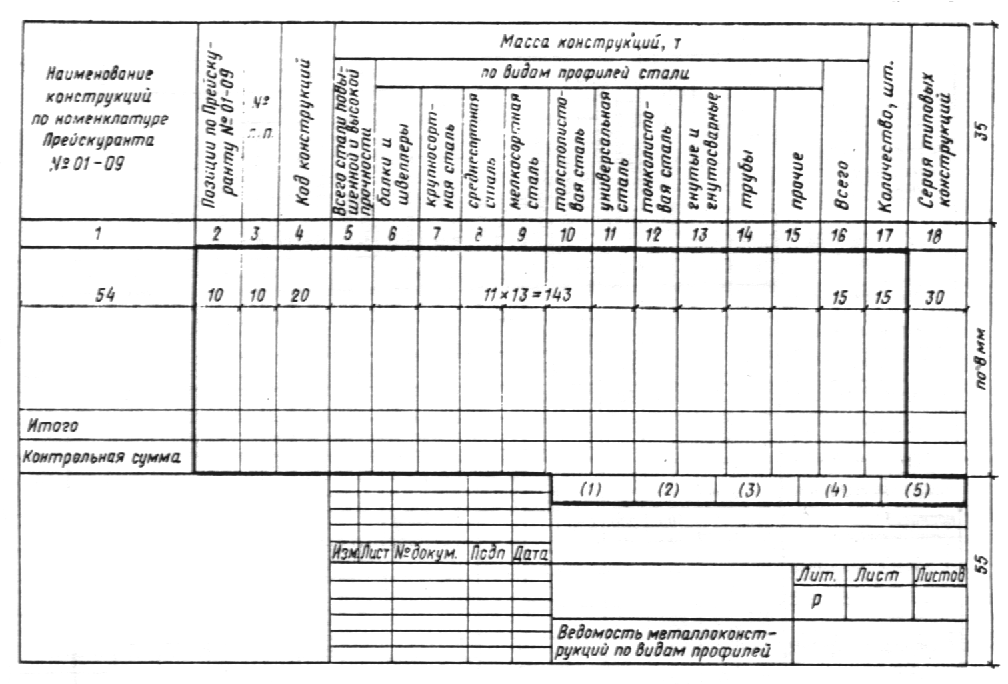

Ведомост ь мета ллоко нструкций по форме 3 содержит следующ ие данные:

в графе 1 «Наиме нова ни е конструкций по номе нк латуре Прейскура нта № 01-09 — сокра­ще нные названия позиц ии прейскуранта. Последовательность перечислен ия элементов для конструкц ий производстве нных зданий пр иве­де на в прил. 4;

в графе 2 « По зиции по Прейскура нту № 01-09 » — номера по зиций соответст вующ их конструкций или элементов ко нструкций;

в графе 3 «№ по порядку » — последовательные номера всех строк, в котор ых проставлена мас са метал ла. Нум ерацию строк ве дут ск возную по веем листам вед омост и;

в гр афе 4 «Код конструкции» — код по «Общесоюзному классификатору промышленной и сельскохозяйственной продукц ии» (ОКП);

в графах 7— 9 — соответственно массы от­дельно круп носортной, среднесортной и ме л­косорт ной стали. Номенклатуру каждого сор­та стали принимают по прил. 5;

в графе 17 «Кол ичест во, шт .» — число эле ментов конструкций, для которых Пре йску­рантом № 01-09 предусмотрена поштуч ная о пл ата ( например, типовые конструкции);

в графе 18 «Серия типовых конструк­ц ий » — номер сер ии и выпуска т иповых про­ектов.

В графе 16 формы 3 и в г рафе 7 формы 4 массу конструк ций определяют по техн иче ­ской спе цифика ции с учетом м ассы наплавле нного м еталла в размере 1 % массы профилей и уточне ния массы конструкций в деталировочных чертежах (КМД) в размере 3 % массы проф ил ей.

В графах 5—15 массу конструкций о пре ­де ляют то лько с учетом уточне ния массы кон­струкций в деталировочных чертежах (без учета массы наплавленного мета лла).

При наличии разработанных типовых чер­тежей КМД, массу ко нструкций при нимают по этим чертежам.

Масса металлоконструкций указыва ется в т с точностью до 0,1 т. Коды в штампе формы ука зывают согласно п. 3.3.

4. ЧЕРТЕЖИ ОБЩЕГО ВИДА, ПЛАНОВ

И РАЗРЕЗО В КОНСТРУКЦИЙ ЗДА НИЯ

(СООР УЖЕНИЯ)

4.1. Чертежи общего в ида конструкций зда­ ния (сооружен ия) содержат схему ко нструк­ций со связями, с указа нием вза и много расположения ко нстру кций, их соединений и опирания на фунд аме нт ы.

Чертежи общего вида в ыпо лняют, как пра­в ило, схематично.

4.2. Число видов и разре зов и степень детализации их и зображения до лжны быть доста­точным и для показа схемы всех конструкций и основных технических решений металлических конструкций.

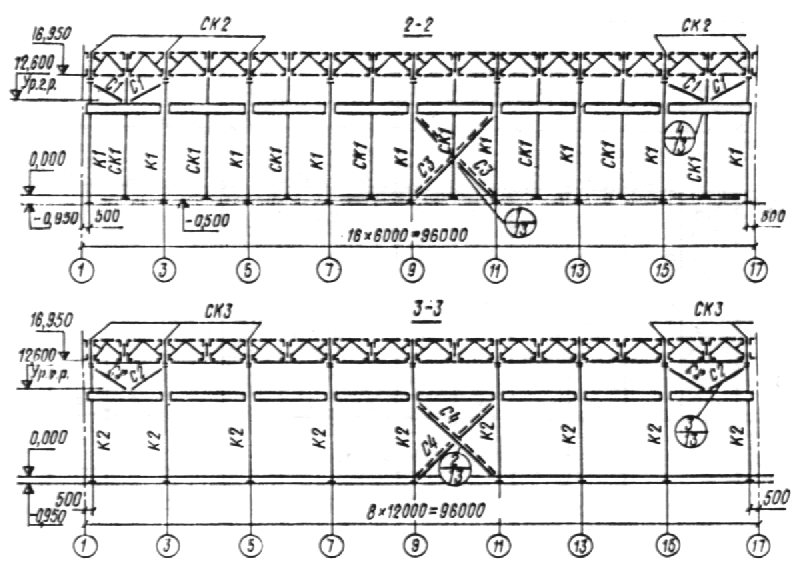

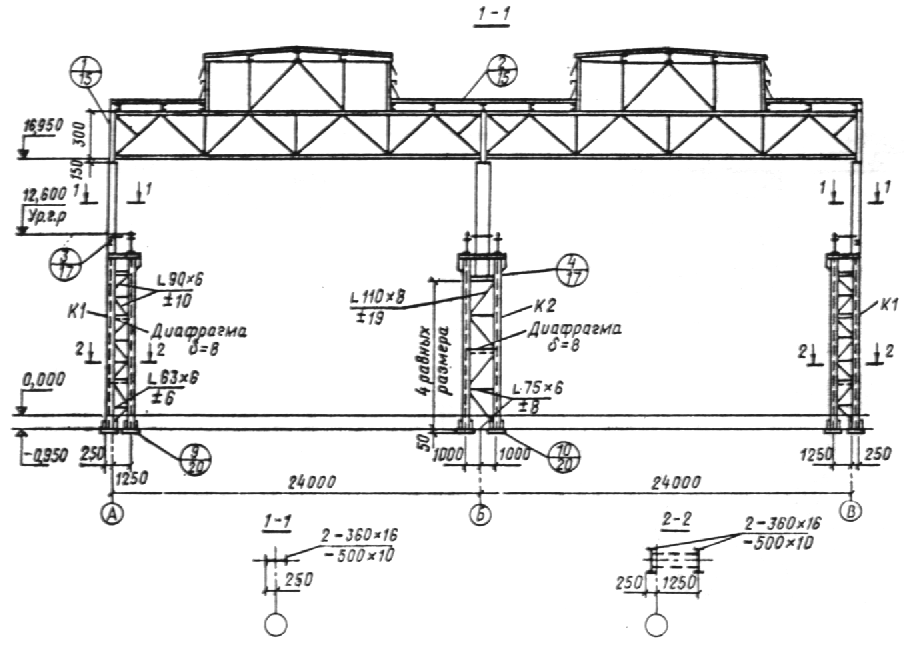

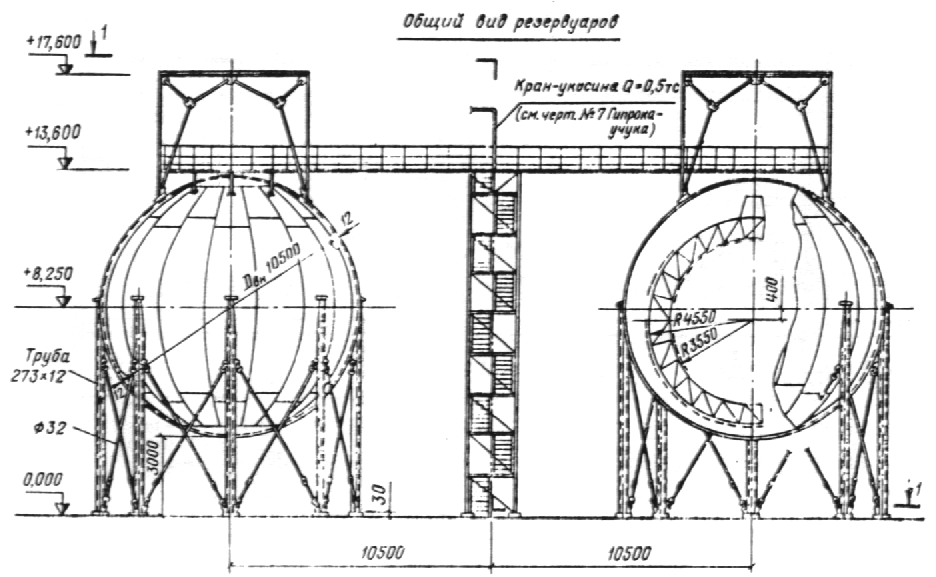

4.3. На чертежах видов, п ла но в и разрезов ко нструкций (рис. 4—7, прил. 1) указывают:

привязку  конструкций к разбивочным осям;

отметк и характер ных уровней (верха опор­ных плит ко лонн, пола, головок подкрановых рельсов, верха пло щадок, низа строп иль ных фер м и пр.);

характер ны е размеры, определяющие фор­му конструкций (укло ны , радиусы кр ивизны, точк и перелома и т. п.);

данные о подъемно-транспортном обору­дова нии и пр.

4.4. При ис пользова нии чертежей видов и разрезов в качест ве схем (рис. 7), или черте ­жей о тде льных элементов (рис. 6, прил. 1) на них рас пространяются требования, пр едъяв­ляемые к этим чертежам (см. ра зде лы 5 и 6).

5. СХЕМЫ РАСПО ЛОЖ ЕНИЯ

ЭЛЕМЕНТОВ КОНСТРУКЦИЙ

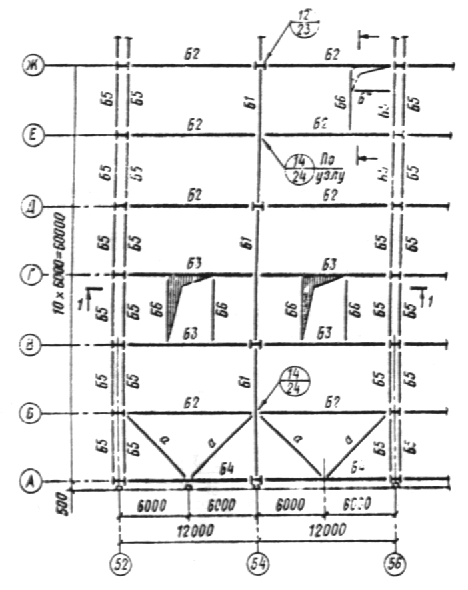

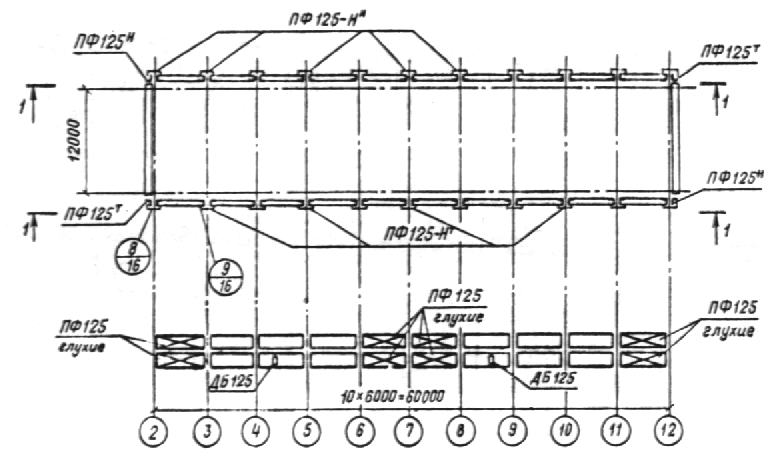

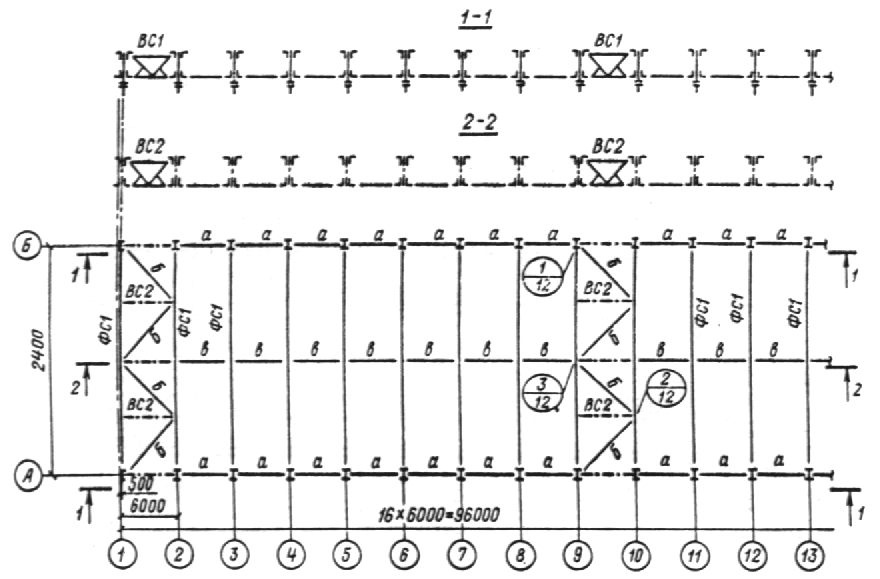

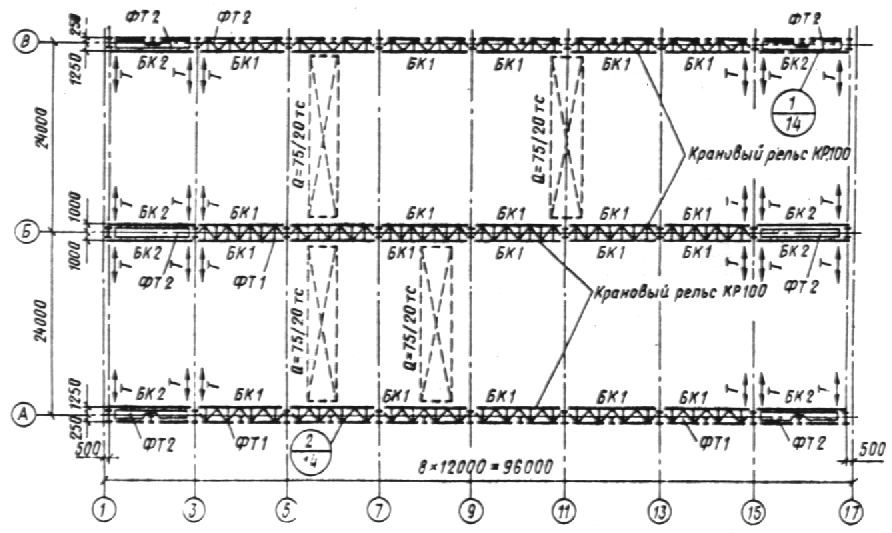

5.1. Схемы расположения элементов ко нст­рукц ий (рис. 8—11, прил. 1) составляют для всех групп элементов ко нструкций (колонн, ба­лок, ферм и т. д.). Допуск ается совмещен ие схем нескольких групп элементов конструкций на одном изображении (рис. 7, 9, прил. 1).

Схемы эл ем енто в конструкц ий, подлежа­щ их изготовлен ию на специализированных за­водах (см. прил. 3), выпол няют на отдельных листах.

5.2. Схемы элементов конструкц ий произ­водственных здан ий располагают в порядке, приведенном в прил. 4.

5.3. Если на одной схеме и зображают ко нструкции разного т ипа и назначен ия (ос нов­ные и вспомогательные , несущ ие конструкции и связи) , то для большей наглядности их мож­но изображать с раз лич ной степенью схема­тизации, например, одной и несколькими ли­ния ми или линиями раз ной толщины ( рис. 9—11, прил. 1).

5.4. На схемах элементов конструкций нано сят разбивочные оси, отметки уро вн ей и размеры ,  определяющие  положе ние эле­ментов.

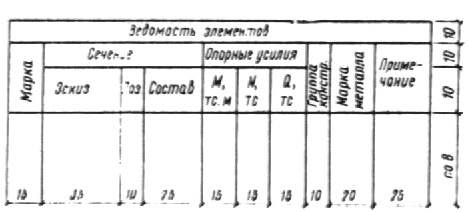

5.5. На чертежах схем помещают ведомость элементов по форме 5 (прил. 2).

В графе «Марка» указанной формы простав­ляют марку элемента по схеме.

В граф е «Эскиз» указ ывают расположе ние профиле й, составляющих сечение и необходи­мые размеры. В графе «По з.» указывают порядковый номер детал и (или совокупности деталей, используемых как одна деталь, на при­мер, сварной двутавр). В графе «Состав», пе­речисляют по поз ициям профили, составляю­щие се чение (в сокращенных обозначе ния х).

Группу ко нстру кций указывают для каждого  элеме нта в соответств ии со СНиП «Стальные констр ук ции. Нормы проект ирования ».

Марку металла проставляют для вс его элеме нта, если все детали эл еме нта выполне­ны из м еталла одно й марки, и по по зициям, если марки металла деталей различны.

В г рафе «Примеч ан ия » указы вают дру­гие необходимые да нные об элеме нте, как, на­пр имер. вид обработки, если это не оговоре но в текстовых указаниях.

Для элементов ти повых ко нструкций в гра­фах «Сечение» и «Опорные усилия» ука зы­вают серию, выпуск , номер чертежа и марку типово й конструк ции (при налич ии разрабо­та нных типовых деталировочных ч ертежей приводят данные, указа нные в деталировочных чертежах).

Для элеме нтов , чертежи которых (ра здел 6) пр ив еде ны на других листах, в графе опор­ные усил ия вместо требуемых дан ных дают ссылки на эти листы.

5.6. В т ексто вых указаниях на ч ертежах схем расположения элементов ко нструк ций приводят данные о т ипе монтажных соеди нен ий, о вел ич ине не оговоренных на чертежах ус или й для расчета прикрепл ения элементов, о принятых  укрупнительных стыках элем ентов отправочных марок , о типе и размерах сварных швов, о класс ах и диаметрах болтов и пр.

При расположени и схемы элементов конструкций на нескольких листах общие тексто ­вые указания приводят на одном листе. На других л истах делают ссылку на лист с общим и текстовыми указа ниями к схеме.

5. ЧЕРТЕЖИ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ

6.1. Чертеж и элементов ко нструкций вы ­пол няют только в тех случаях , когда друг ие чертеж и не дают о них полн ого пр едст ав­л ения.

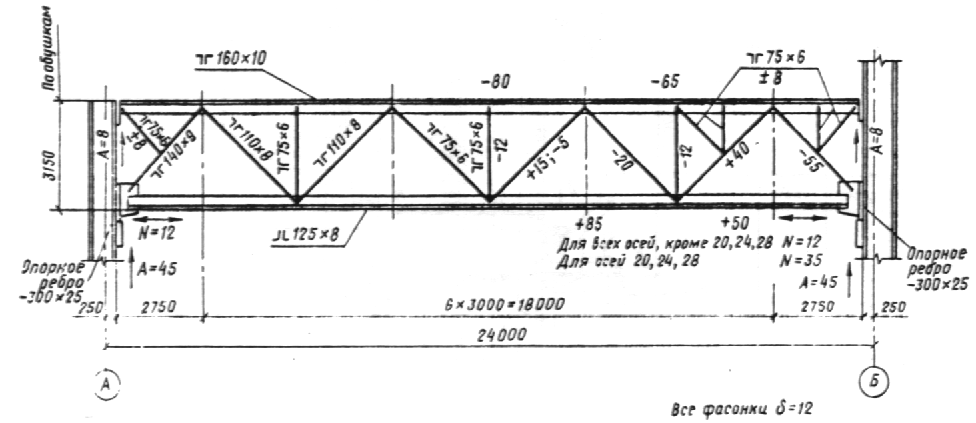

Решетчатые (скво зные) элементы изобра­жают схемат ично (рис. 12, прил. 1), сплошностенчатые — детально с необходимыми конструктивными подробностями (рис. 13, прил. 1). Сечения элемента и марка металла могут быть пока заны у изображения элемента ил и в таблице.

К чертежам элеме нтов листовых конструк­ций, разработа нных с большой подробно­стью, таблицы не составляют.

6.2. На чертежах ре ше тчатых элеме нтов показывают основные ра змеры, расчет ны е опор ные реакции и усилия в стерж нях, сеч ения стерж ней, тол щины фасонок и положения укрупнительных стыков (рис. 12, прил. 1).

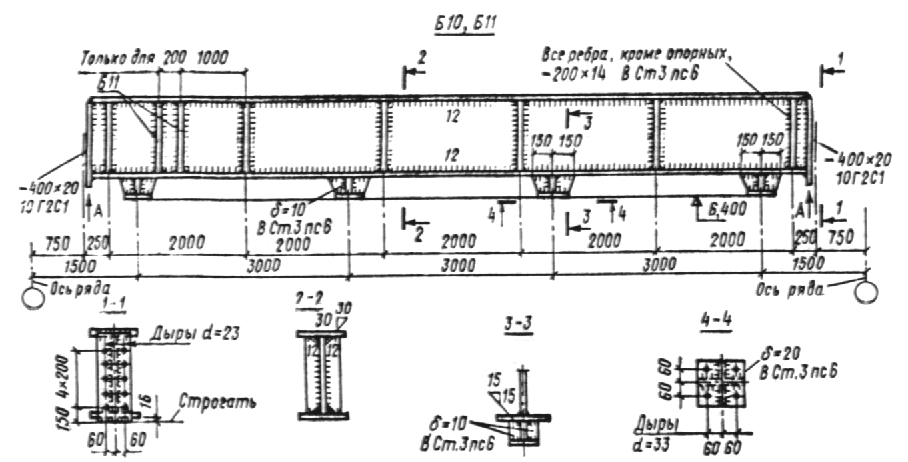

На чертежах сплошностенчатых элементов показывают основные размеры, сечен ия, опор­ные реакц ии, расположен ие и сечение ребер жест кости, размеры расчетных свар ных швов, диам етр и класс болтов, диаметры заклепок и их расч ет ный шаг (р ис. 13. прил. 1).

На чертеже элеме нта ил и узла по ка­ зывают:

сеч ения сварных швов; швы, выполняемые автомат ической сваркой, а также полуавто­мат ич еской и руч ной с ф из ическим ко нтролем качества шва (с учетом повы шен ных з наче ний расчетных сопротивлений), расположение и диаметры болтов или отверстий для них (рис. 13 и 14, прил. 1).

Пр и необходимости пока за разделк и кромок, делают сечение шва (рис. 14, прил. 1).

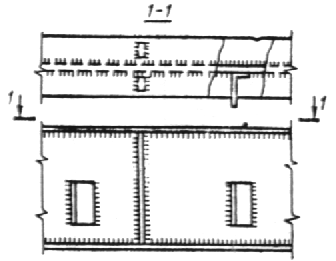

На чертежах элементов листовых конст­рукций показывают:

расположе ние л истов и друг их элеме нтов; основные ра змер ы: характеристику сварных швов; положе ние и разм еры лазов, патрубков, от верст ий и м ест примыкан ия оборудован ия и т. д.

6.3. В текстовых ука зан иях пр ив одят: но­м ера л исто в соответствующих схем элементов конструкций; размеры, пр инимаемые по кон ­структ ив ным соображениям (толщина фасонок, прок ла док и т. д.), требования по специфической  обработке  отдель ных  деталей (строжке кро мок, фр ез еровк е торцов и др.); указания о способах образования от верстий, о типе сварных швов и эл ектродов, о необход имости повышенного контрол я качества свар ных швов, неоговоренные на чертеже диамет ры болтов.

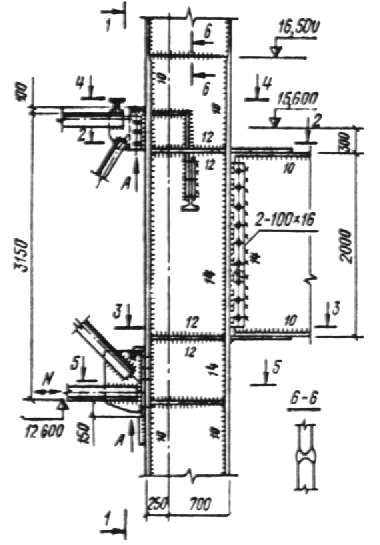

7. ЧЕРТЕЖИ УЗЛОВ КОНСТРУКЦИЙ

7.1. На чертежах у злов металлич еских конструкций изображают узлы отдельных эле ментов конструк ций (ферм, колонн, свя зей и т. п.) и узлы примыкания элементов ко нст ­ру кций друг к другу (рис. 14, прил. 1).

Простейшие узлы, конструкции которых не требуют поясн ен ия, в чертежах не при водят.

7.2. Н е чертежах узлов наносят:

привязочные размеры (до оси эле ментов, до разбивочных ос ей, до отм еток уровн ей);

усилия, необходимые для расчета крепле ­н ия э лементов пр и ра зработке деталировочных ч ерт еж ей, если эти ус илия не пр ив ед ены в таблицах ;

то лщ ины фасонок;

на ч ертежах ответственных узлов — дан­ ные о креплении элементов (типы и размеры сварных швов; т ип, д иаметр и число бол­тов и т. п .).

7.3. Чертежи узлов металлических ко нст­рукций можно располагать на отдельных ли ­стах, на листах схем и элементов конструк­ц ии, а крупных объектов — в альбомах.

7.4. Обозначение узлов производят на чер­тежах видов конструкций, схем расположения конструкций и элементов конструкций (рис. 6—11, прил. 1).

ПРИЛОЖЕНИЕ!

Примеры выполнения чертежей КМ

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

ПРИЛОЖЕНИЕ 2

Формы таблиц и примеры их заполнения

Форма 1

Пример заполнения формы 1

Форма 2

Пример заполнения формы 2

Форма 3

Пример заполнения формы 3

Форма 4  Пример заполнения формы 4

Форма 5

ПРИЛОЖЕНИЕ 3

Перечень видов конструкций,

изготовляемых на специализированных заводах

Из подкласса 526 (код) «Строительные стальные конструкции»:

переплеты;

лестницы, площадки, перила;

рельсы крановые с креплениями и упорами.

Подкласс 528 (код) «Легкие стальные конструкции»:

рамные конструкции коробчатого сечения;

конструкции покрытия из тонкостенных двутавровых профилей;

плоскостные конструкции покрытия из прямоугольных труб;

структурные конструкции покрытия из прокатных профилей;

кровельные панели;

трехслойные стеновые панели с эффективным утеплителем;

ворота и двери.

Подкласс 527 (код) «Строительные конструкции и изделия из алюминия и алюминиевых сплавов».

ПРИЛОЖЕНИЕ 4

Перечень металлических конструкций

производственных зданий

Колонны Связи по колоннам Фахверки Связи фахверка Балки подкрановые Фермы подкрановые Тормозные конструкции Фермы подстропильные Фермы стропильные Фонари Прогоны Щиты и панели покрытий Связи покрытия Конструкции рамные Балки покрытий Связи рамных каркасов Стойки рабочих площадок Балки и щиты рабочих площадок Связи рабочих площадок Потолки подвесные Каркасы и панели перегородок Каркасы и панели ворот и дверей Бункера внутрицеховые Этажерки внутрицеховые Монорельсовые пути и балки для поддерживания монорельсов

ПРИЛОЖЕНИЕ 5

Перечень проката сортовой стали

К продукции «крупносортная сталь» относятся: круглая сталь диаметром свыше 30 мм; квадратная сталь со стороной квадрата свыше 30 мм; полосовая сталь шириной свыше 56 мм; угловая равнополочная сталь размером 50Х50 мм и выше; угловая неравнополочная размером 70Х45 мм и выше; периодическая арматура № 32 и выше.

К продукции «среднесортная сталь» относятся: круглая сталь диаметром от 20 до 30 мм включительно; квадратная сталь со стороной квадрата от 20 до 30 мм включительно; полосовая сталь шириной 50-56 мм включительно; угловая равнополочная сталь размерами 36Х36, 40Х40, 45Х45 мм; угловая неравнополочная размерами 45Х28, 50Х32, 56Х36, 63Х40 мм; периодическая арматура № 20-28.

К продукции «мелкосортная сталь» относятся: круглая сталь диаметром 10-19 мм включительно; квадратная сталь со стороной квадрата 10-19 мм включительно; полосовая сталь шириной 12-45 мм включительно; угловая равнополочная сталь размерами 20Х20, 25Х25, 28Х28, 32Х32 мм; угловая неравнополочная размерами 25Х16, 32Х20, 40Х25 мм; периодическая арматура № 10-18 мм.
