ВС2 Редкие контакт ы

ВC3 Част ые контакты

ВС4 Постоянные контакты

ВД Условия экстренной эвакуации

ВД1 Нормальные

ВД2 Трудные

ВД3 Переполненные

ВД4 Труд ные и переполненные

BE Характер обрабатываемых и складируемых материалов

ВЕ1 Отсутствие существе нной опасности

ВЕ2 Пожароопасный

ВЕ3 Взрывоопасный

BE4 Возможность заражения

С Строительные материалы и конструкции зданий

СА Строительные материалы

СА1 Негорючие

СА2 Горючие

СВ Конструкция

CВ1 Опасность распространения огня незначительная

СВ2 Способствует распространению огня

СВ3 Подвижная

СВ4 Упругая или неустойчивая

Приложение В

(справочное)

ВЗАИМОСВЯЗЬ МЕЖДУ ТЕМПЕРАТУРОЙ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ И АБСОЛЮТНОЙ ВЛАЖНОСТЬЮ ВОЗДУХА*

_________

* В Росси и к ласс ы внешн их климат ических услов ий регламе нтируются ГОСТ 15150.

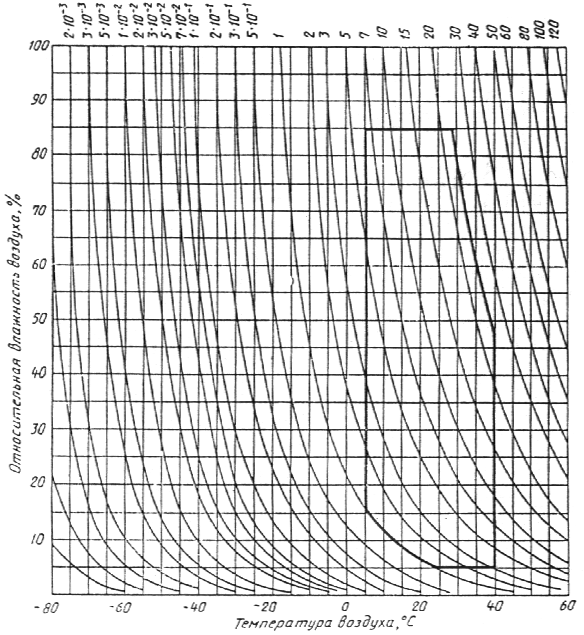

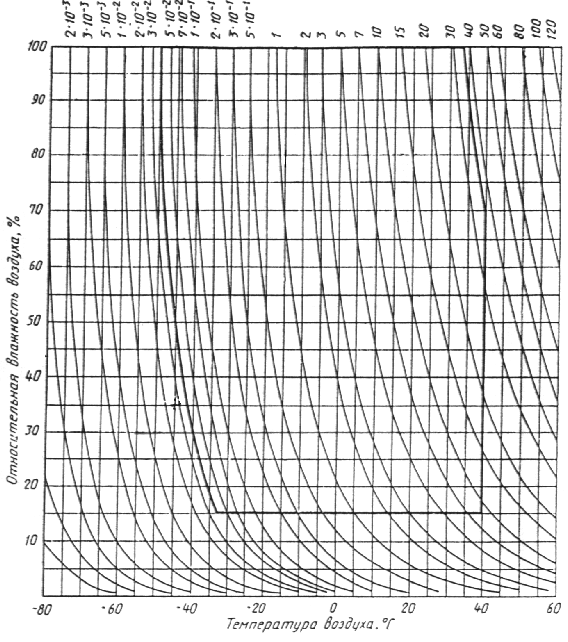

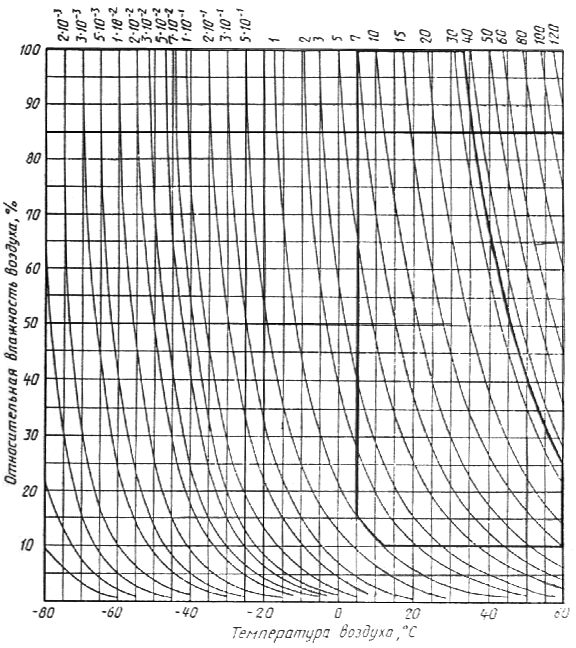

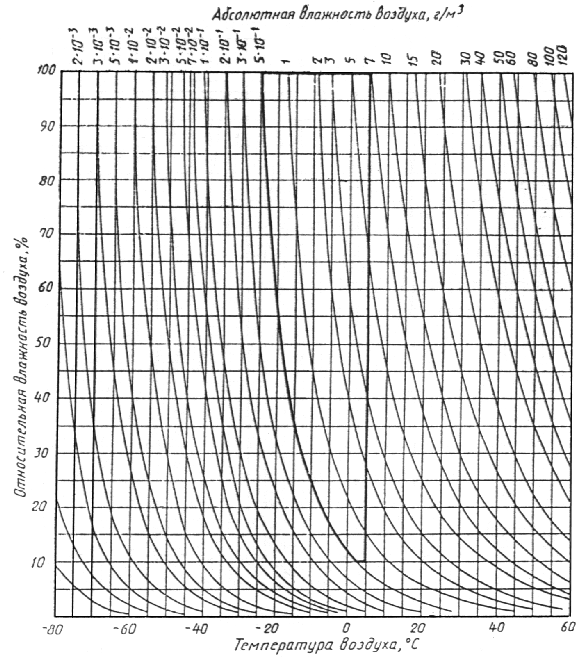

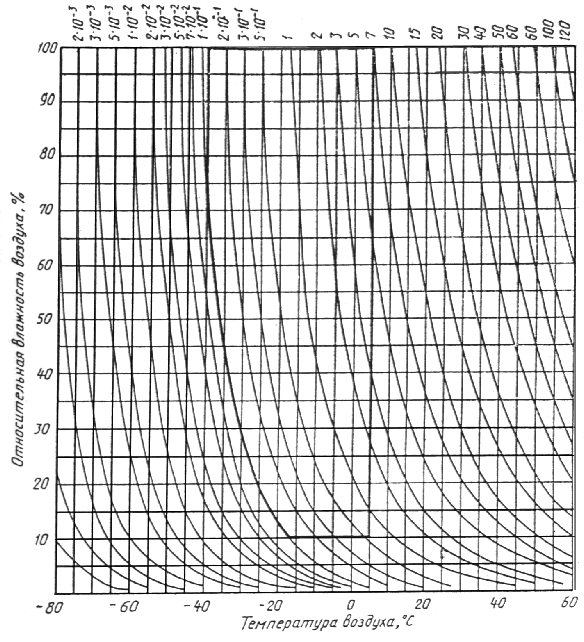

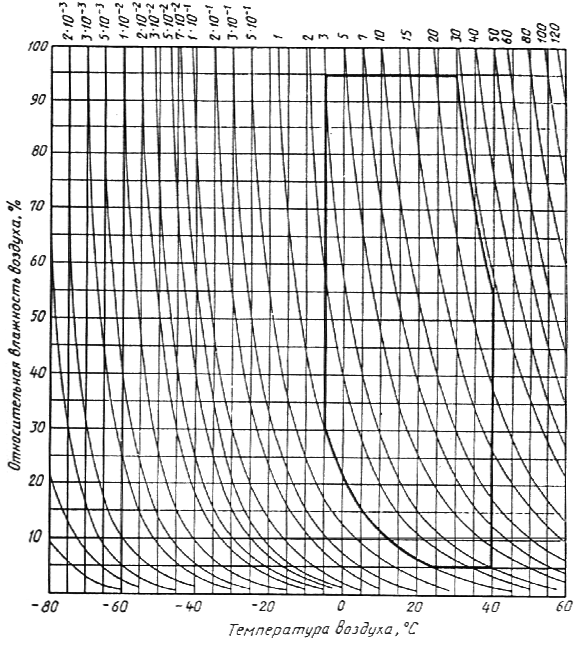

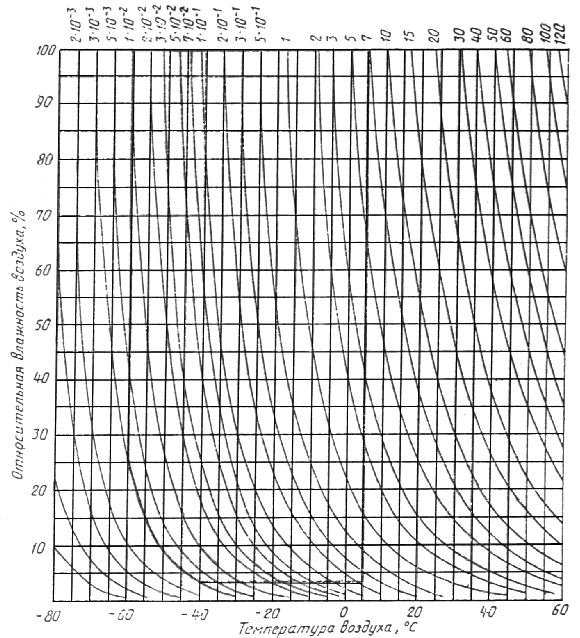

Приложение содержит климатограммы для каждого класса условий, демонстрирующих взаимозависимость между температурой, абсолютной и относительной влажностью воздуха в координатах кривой абсолютной влажности и линиями температуры и относительной влажности.

Что касается температуры воздуха, климатограммы демонстрируют возможные ма ксимальные температурные различия в местах размещения, определяемых конкретным классом.

Что касается влажности, климатограммы содержат только совокупность значений относительной влажности в сочетании с каждым значением температур, имеющимися в диапазонах, принадлежащих данному классу. Взаимозависимост ь как т емпературы, так и влажности определяется значениями абсолютной влажности, имеющимися в диапазонах данного к лас са.

НЕ нашли? Не то? Что вы ищете?

Как уж е указывалось в пр имечаниях к табл иц е 1 (32 1.3), пр ед ельны е значения, к примеру, высокой температуры и высокой относительной влажности, установленных для класса, обычно н е встречаются в сочетании друг с друг ом. Об ыч но верхне е значение т емпературы воздуха сочетается с меньшими знач ен иям и отн ос ительной влажности.

Исключе ния из этого пра вила можно встретить для классо в АВ1, АВ2, где ка ждое значение установленной относ ите льной влажности в соответствующих пр ед елах мож ет сочетаться с верхним знач ени ем т емпературы воз духа. Этот факт долж ен рассматр иваться в сочетан ии со сравн ит ельно низк им значением высокой абсолютной влажности для предельного з на чения высокой температуры воздуха для этих классо в.

Для поясне ния с итуации в пр иведен ной ниже таблице для каждого класса пр иведены значения наибольшего значения температуры воздуха, которые могут иметь м есто, а такж е наибольшие значен ия относительной влажности воздуха для данн ого класса. При бол ее высоком , ч ем приведено в таблице 1 значении тем пературы относительная влажность будет ниже, т. е. ниж е предельного з нач ен ия класса.

Код класса	Пр едельное значение от носительной влаж ност и воздуха, %	На ибольшее значение т емпературы воз духа, °С, огран иченно е предельны м значением относ ительной влажности воздуха
АВ1	100	+5
АВ2	100	+5
АВ3	100	+5
АВ4	95	+31
АВ5	85	+28
АВ6	100	+33
АВ7	100	+27
АВ8	100	+33

Проме жу точ ное знач ен ие относительной влажности воздуха при о пр едел енном з начения температуры воздуха в пределах температурного д иапазона класса может быть определено как точка, г де кривая постоян ной абсолютной влажности воздуха пересекается с прямым и ли ниями температуры и относительной влажности воздуха соответственно.

Пример

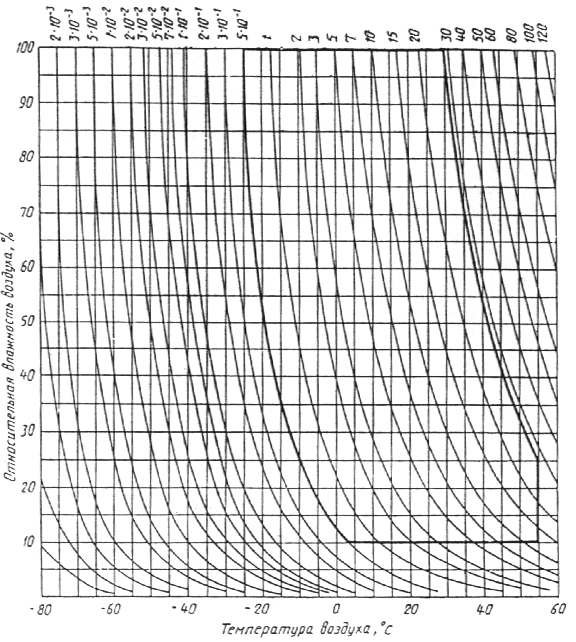

Долж но быть выбра но изделие для условий установки, определяемой классом АВ6. Для нахожд ения относит ельной влажност и, которую изд ел ие долж но выдержать, к пр им еру , пр и 40°С, следу ет двигаться по вертикальной л ин ии для температур ы 40 °С на климатограмме для класса АВ6 до точки, где эта линия встретится с кривой для 35 г/м3 абсолютной влажности воздуха, которая является предельным значением высокой абсолютной влаж ности для этого класса. Прочертив горизонталь ную ли нию от этой точки до шкалы относительной влажности воздуха , получим значение 67% отно сительной влажности воздуха.

Прим еняя этот мето д, можно найт и любую другу ю комбинацию внутри пределов класса , к пр имеру , для класса АВ6 при устано вленной для н его пр едельном значен ии высокой т емпературы воздуха 60 °С получаем з начение относительной влажности 27 %.

Абсолютная влажность воздуха, г/м3
