В схеме оптимизации воздухосборник В-25 объемом 25м3, исходя из расчетов, способен обеспечить нормальный режим работы пневматической сети при условии последовательного соединения.
3.3.4. Обратный клапан
Обратный клапан позволяет сжатому воздуху пройти в одну сторону, но препятствует его обратному току.
Для схемы оптимизации можно применить клапан обратный межфланцевый V110 (Польша) чугунный, двухстворчатый.
Клапан служит для автоматического предотвращения обратного хода рабочей среды и гидроударов на трубопроводах. Межфланцевый обратный клапан на закрытие срабатывает автоматически.
Материал: чугун с защитным покрытием, нержавеющая сталь, уплотнение EPDM (NBR).
Среда: воздух, техническая, холодная или горячая вода
Температура: от -20 до +150°С.
Установка: горизонтальная или вертикальная.
Давление открытия: 0,3 бар.
Максимальное рабочее давление: 10 бар.
Диаметр фланцев: 40-600 мм.
Клапан обратный межфланцевый V110 может быть укомплектован ответными фланцами, прокладками и крепежом.
3.3.5. Запорный вентиль
Запорно-регулирующая арматура предназначена для регулирования расхода путем изменения количества протекающей по трубопроводу рабочей среды. Регулирующая арматура управляется от постороннего источника энергии. При ручном управлении осуществляется только периодическое ступенчатое регулирование.
В ГДУПР№1 после воздухосборников В-40 уже установлены запорные вентили, а в новых конструкциях В-25 запорные вентили уже поступают в комплекте в собранном виде. Поэтому необходимость в покупке новых вентилей отпадает.
3.4. Технико – экономические показатели
Реальный расход воздуха в ГДУПР №1 представлен в виде графиков (рис. 19 а, б,в).
Условные обозначения:
- перфоратор YT29A.
- погрузчик ППН-1С.
- турбонасос Н2.
- время приема-сдачи смены.
- время проведения взрывных работ и проветривания.
Примечание: количество закрашенных ячеек соответствует одновременной работе одноименных потребителей.
График реального расхода воздуха в ГДУПР №1:
Первый день:
Потребители, n (шт.) | НТС | ||||||||||||||||||||||
Штольня №53 | |||||||||||||||||||||||
8:00 | 9:00 | 10:00 | 11:00 | 12:00 | 13:00 | 14:00 | 15:00 | 16:00 | 17:00 | 18:00 | 19:00 | 20:00 | 21:00 | 22:00 | 23:00 | 0:00 | 1:00 | 2:00 | 3:00 | 4:00 | 5:00 | 6:00 | 7:00 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Время, t (час) |
Рис 19а.
Второй день:
Потребители, n (шт.) | НТС | ||||||||||||||||||||||
Штольня №53 | |||||||||||||||||||||||
8:00 | 9:00 | 10:00 | 11:00 | 12:00 | 13:00 | 14:00 | 15:00 | 16:00 | 17:00 | 18:00 | 19:00 | 20:00 | 21:00 | 22:00 | 23:00 | 0:00 | 1:00 | 2:00 | 3:00 | 4:00 | 5:00 | 6:00 | 7:00 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Время, t (час) |
Рис 19б.
Третий день:
Потребители, n (шт.) | НТС | ||||||||||||||||||||||
Штольня №53 | |||||||||||||||||||||||
8:00 | 9:00 | 10:00 | 11:00 | 12:00 | 13:00 | 14:00 | 15:00 | 16:00 | 17:00 | 18:00 | 19:00 | 20:00 | 21:00 | 22:00 | 23:00 | 0:00 | 1:00 | 2:00 | 3:00 | 4:00 | 5:00 | 6:00 | 7:00 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Время, t (час) |
Рис. 19в.
Расход воздуха одним типом потребителя:
Турбонасос Н2 (тн) – 7 м3/мин = 420 м3/час. Машина погрузочная ППН-1С (мп) – 19,5 м3/мин = 1170 м3/час. Перфоратор YT29A (пф) – 3,9 м3/мин = 234 м3/час.Таблица 8.

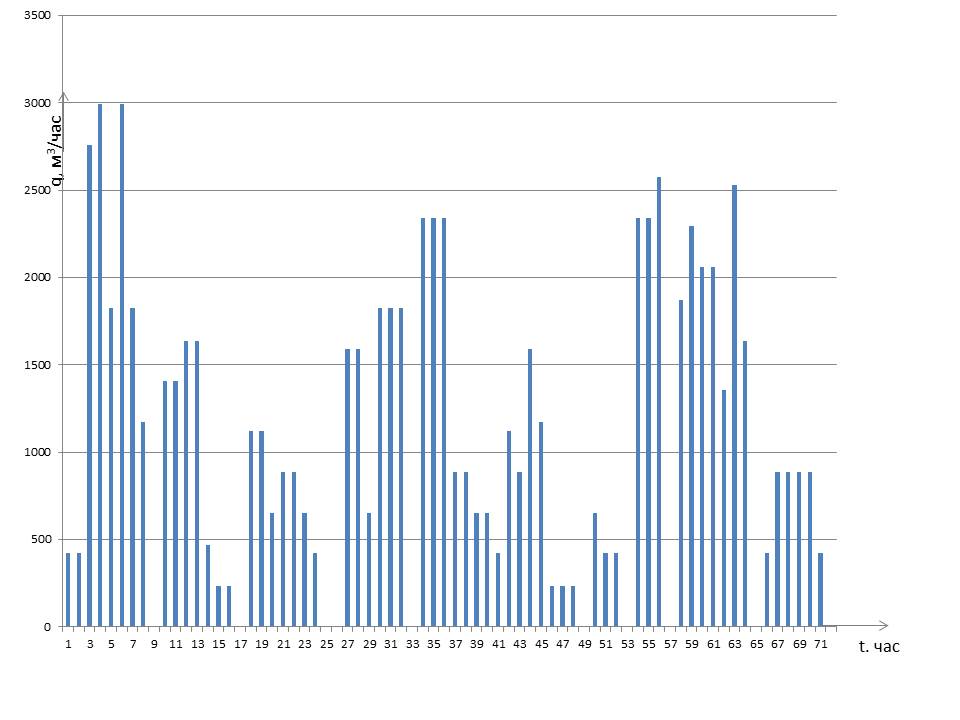

Почасовой реальный расход сжатого воздуха в ГДУПР №1.
Время (t), ч | Кол-во потребит | Расход (м3/час) | |
общ. | вр сут | ||
1 | 8:00 | 1тн | 420 |
2 | 9:00 | 1тн | 420 |
3 | 10:00 | 1тн + 2мп | 2760 |
4 | 11:00 | 1тн + 2мп + 1пф | 2994 |
5 | 12:00 | 1тн + 1мп + 1пф | 1824 |
6 | 13:00 | 1тн + 2мп + 1пф | 2994 |
7 | 14:00 | 1тн + 1мп + 1пф | 1824 |
8 | 15:00 | 1мп | 1170 |
9 | 16:00 | - | 0 |
10 | 17:00 | 1мп + 1пф | 1404 |
11 | 18:00 | 1мп + 1пф | 1404 |
12 | 19:00 | 1мп + 2пф | 1638 |
13 | 20:00 | 1мп + 2пф | 1638 |
14 | 21:00 | 2пф | 468 |
15 | 22:00 | 1пф | 234 |
16 | 23:00 | 1пф | 234 |
17 | 0:00 | - | 0 |
18 | 1:00 | 1тн + 3пф | 1122 |
19 | 2:00 | 1тн + 3пф | 1122 |
20 | 3:00 | 1тн +1пф | 654 |
21 | 4:00 | 1тн +2пф | 888 |
22 | 5:00 | 1тн +2пф | 888 |
23 | 6:00 | 1тн +1пф | 654 |
24 | 7:00 | 1тн | 420 |
25 | 8:00 | - | 0 |
26 | 9:00 | - | 0 |
27 | 10:00 | 1тн + 1мп | 1590 |
28 | 11:00 | 1тн + 1мп | 1590 |
29 | 12:00 | 1тн + 1пф | 654 |
30 | 13:00 | 1тн + 1пф + 1мп | 1824 |
31 | 14:00 | 1тн + 1пф + 1мп | 1824 |
32 | 15:00 | 1тн + 1пф + 1мп | 1824 |
33 | 16:00 | - | 0 |
34 | 17:00 | 2мп | 2340 |
35 | 18:00 | 2мп | 2340 |
36 | 19:00 | 2 мп | 2340 |
37 | 20:00 | 1тн + 2пф | 888 |
38 | 21:00 | 1тн + 2пф | 888 |
39 | 22:00 | 1тн + 1пф | 654 |
40 | 23:00 | 1тн + 1пф | 654 |
41 | 0:00 | 1тн | 420 |
42 | 1:00 | 1тн + 3пф | 1122 |
43 | 2:00 | 1тн + 2пф | 888 |
44 | 3:00 | 1тн + 1мп | 1590 |
45 | 4:00 | 1мп | 1170 |
46 | 5:00 | 1пф | 234 |
47 | 6:00 | 1пф | 234 |
48 | 7:00 | 1пф | 234 |
49 | 8:00 | - | 0 |
50 | 9:00 | 1тн + 1пф | 654 |
51 | 10:00 | 1тн | 420 |
52 | 11:00 | 1тн | 420 |
53 | 12:00 | - | 0 |
54 | 13:00 | 2мп | 2340 |
55 | 14:00 | 2мп | 2340 |
56 | 15:00 | 2мп + 1пф | 2574 |
57 | 16:00 | - | 0 |
58 | 17:00 | 1мп + 3пф | 1872 |
59 | 18:00 | 1тн + 3пф + 1мп | 2292 |
60 | 19:00 | 1тн + 2пф + 1мп | 2058 |
61 | 20:00 | 1тн + 2пф + 1мп | 2058 |
62 | 21:00 | 1тн + 4пф | 1356 |
63 | 22:00 | 1тн + 4пф + 1мп | 2526 |
64 | 23:00 | 1мп + 2пф | 1638 |
65 | 0:00 | - | 0 |
66 | 1:00 | 1тн | 420 |
67 | 2:00 | 1тн + 2пф | 888 |
68 | 3:00 | 1тн + 2пф | 888 |
69 | 4:00 | 1тн + 2пф | 888 |
70 | 5:00 | 1тн + 2пф | 888 |
71 | 6:00 | 1тн | 420 |
72 | 7:00 | - | 0 |
|
