Параметры NetBIOS - указывает, получает ли данное сетевое подключение настройку о включении или отключении протокола NetBIOS поверх TCP/IP (NetBT) с DHCP-сервера.

Если компьютер получает IP-адрес автоматически, то выбран параметр По умолчанию, т. е. параметр NetBT используется в том виде, в каком он был предоставлен сервером DHCP при выделении компьютеру IP-адреса и конфигурации. Если настройка «Отключить NetBIOS поверх TCP/IP» предоставляется DHCP-сервером, его значение определяет, включен или выключен протокол NetBT. Если DHCP-сервер не предоставляет настройку DHCP «Отключить NetBIOS поверх TCP/IP», то протокол NetBT включен.

При ручной настройке IP-адреса выбор Включить NetBIOS через TCP/IP включает протокол NetBT. Для подключений удаленного доступа этот параметр недоступен.

В большой сети есть смысл использовать несколько серверов WINS. При этом каждый из них должен работать с полной связной базой данных. Для этого серверы должны обмениваться между собой информацией о регистрациях, т. е. между ними должны быть установлены отношения репликации.

В процессе репликации между WINS-серверами создаются парные отношения (возможны односторонние или двусторонние). Передающий партнер контролирует число обновленных записей, и при превышении некоторого предела инициирует репликацию. Принимающий сервер может запрашивать репликацию периодически. Репликация работает даже в том случае, когда между WINS-серверами есть маршрутизатор.

Клиенты, определяющие имена в широковещательном режиме, не могут получить информацию о адресах узлов, находящихся в других сегментах сети. Для обхода этого ограничения можно использовать службу WINS proxy, которая работает на одном из узлов сегмента сети, перехватывает широковещательные запросы и отправляет их к WINS-серверу.

НЕ нашли? Не то? Что вы ищете?

Практическая часть.

1) На WINS-сервере буду использовать консоль администратора WINS. Рассмотрю её подробнее.

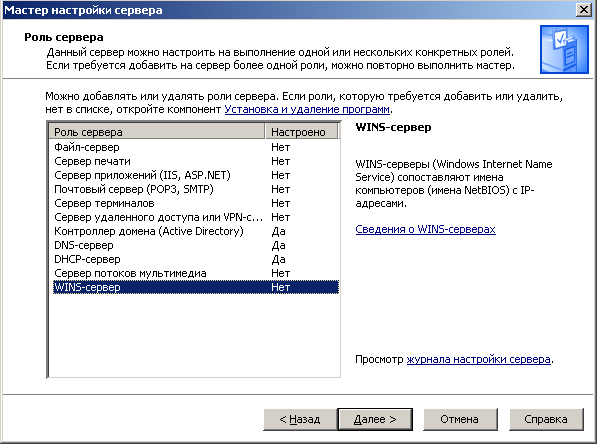

Добавлю на виртуальную машину blazhnov-vm1 роль WINS сервера (рис. 29)

       Рис. 29

2) Рассмотрю консоль администратора WINS (рис. 30)

       Рис. 30

Здесь отображаются папки конфигурации для сервера:

    Активные регистрации – записи имён в базе данных WINS Партнёры репликации – другие WINS-серверы, с которыми данный WINS-сервер реплицирует данные

Нам доступны следующие действия:

    Настроить параметры WINS-сервера (например, временные интервалы для работы с динамическими записями) Просмотреть текущее состояние базы данных сервера и статистику его работы Создать статические записи Указать период проверки базы данных на непротиворечивость Указать путь к базе данных и к резервной копии базы данных Указать партнеров по репликации и выполнить репликацию

3) Основные настройки WINS-сервера доступны в свойствах WINS-сервера

Выберу сервер, в меню «Действие» выбираю «Свойства») (рис. 31)

       Рис. 31

4) Во вкладке «Интервалы» нам доступно конфигурирование временных интервалов (рис. 32)

       Рис. 32

Рассмотрю их назначение:

    Интервал обновления задает период времени, с которым клиенты WINS обновляют свои записи в базе данных (по умолчанию клиенты начинают попытки обновления регистраций своих имен по истечении половины этого интервала) Интервал удаления задает время между тем моментом, когда запись помечается как освобожденная, и тем, когда запись помечается как устаревшая Таймаут устаревания задает время между тем моментом, когда запись помечается как устаревшая, и ее удалением из базы данных Интервал проверки задает время между проверками активности реплицированных записей в базе данных

Во вкладке «Проверка базы данных» (рис. 33) можно настроить проверку непротиворечивости базы данных периодически через определённый промежуток времени, начав проверку в назначенный час.

Также здесь можно указать максимальное число записей, проверяемых за каждый период, а также выбрать эталон для сравнения:

    Сервер-владелец Случайно выбранный партнёр

       Рис. 33

Во вкладке «Дополнительно» разрешить/запретить вести запись подробного протокола в журнале событий Windows (следует отметить, что ведение подробного протокола может сильно снизить производительность системы), включить/выключить обработку пакетов, указать путь к базе данных, указать начальный номер версии, а также разрешить/запретить использовать имена, совместимые с LAN Manager (рис. 34)

       Рис. 34

Продолжение практической части. Конфигурирование стека TCP/IP на клиентской машине blazhnov-vm2.

1) Cконфигурирую стек TCP/IP для доступа к WINS-серверу.

При выполнении предыдущего пункта, когда я экспериментировали с DHCP, я оставил автонастройку IP с помощью DHCP.

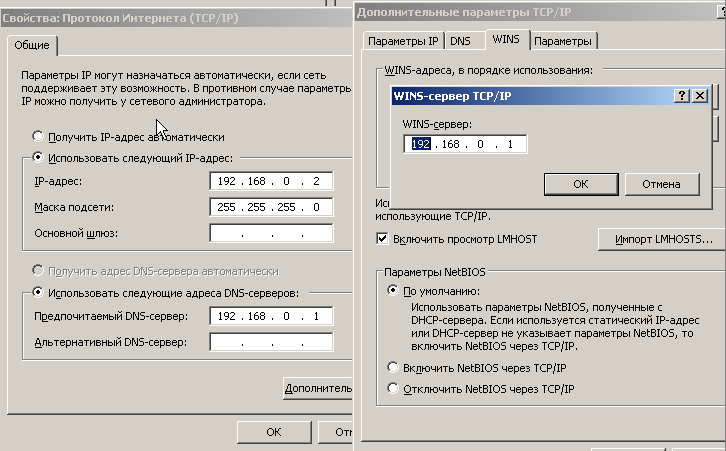

2) В принципе можно в настройках DHCP задать WINS-сервер, но мы сделаем ручную настройку в свойствах TCP/IP, задав IP-адрес 192.168.0.2, включив NetBIOS через TCP/IP и указав WINS-сервер (рис. 35)

       Рис. 35

3) Проверю сведения подключения (рис. 36)

       Рис. 36

4) Проверю регистрацию на сервере.

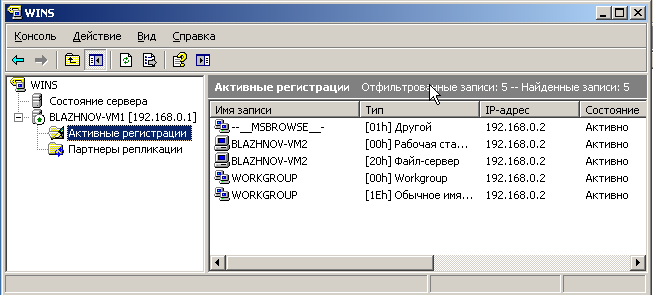

Действительно, появились активные регистрации с IP-адресом 192.168.0.2 (рис. 37)

       Рис. 37

5) Далее, используя команду nbtstat, получк информацию о работе NetBIOS по разрешению имён

Утилита nbtstat используется для отображения информации протокола NetBIOS поверх TCP/IP (NetBT) и в основном применяется при решении проблем, возникающих при наличии в сети на основе Windows 2000 и более старых систем.

Вот синтаксис команды nbtstat:

nbtstat [-a <имя_компьютера>] [-A <адрес_IP>] [-c] [-n] [-r] [-R] [-RR] [-s] [-S] [Интервал_обновления]

Параметры команды nbtstat:

    -a <имя_компьютера> – Используется для отображения таблицы имен NetBIOS указанного удаленного компьютера -A <адрес_IP> – Используется для отображения таблицы имен NetBIOS для компьютера с указанным адресом IP -c – Отображает таблицу кэша NetBIOS -n – Отображает таблицу имен NetBIOS локального компьютера -r – Используется для отображения статистики преобразования имен NetBIOS, включая преобразования имен, выполненные через широковещательные запросы и с помощью сервера WINS -R – Очищает содержимое кэша NetBIOS. Все статические отображения Имя NetBIOS – Адрес IP из файла LMHosts с префиксами #PRE переносятся в кэш NetBIOS -RR – Используется для освобождения имен NetBIOS клиента на соответствующем сервере WINS с последующим обновлением имен NetBIOS с помощью соответствующего сервера WINS. Эта команда оказывается полезной при обновлении сервера WINS, когда адрес IP клиента изменился -s – Используется для отображения таблицы сеансов NetBIOS с перечислением удаленых узлов по именам NetBIOS -S – Используется для отображения таблицы сеансов NetBIOS с перечислением удаленных узлов по адресам IP период_обновления – Если указать период обновления (в секундах), то команда постоянно будет обновлять свой вывод, пока не будет прервана комбинацией клавиш <Ctrl+C>

Практическая часть. Опробую применение данной утилиты с различными параметрами.

1) Отобразим таблицу NetBIOS-имён для удалённого компьютера blazhnov-vm2 (рис 38)

       Рис. 38

2) Просмотрю таблицу кэша NetBIOS-имён (рис 39)

       Рис. 39

3) Отображу статистику преобразования имен NetBIOS, включая преобразования имен, выполненные через широковещательные запросы и с помощью сервера WINS (рис 40)

       Рис. 40

4) Теперь очищу кэш NetBIOS-имён и проверим содержимое КЭШа (рис. 41)

       Рис. 41

Теперь кэш не содержит имён.

5) Выполним команду nbtstat – A 192.168.0.2 имён для удалённого компьютера проверим содержимое КЭШа (рис. 42)

       Рис. 42

Как мы видим, NetBIOS-имя было занесено в кэш.

6) Теперь отображу локальную таблицу NetBIOS-имён для нашего сервера (рис. 43)

       Рис. 43

Замечание: в аудитории 5426 мы  имели 2 Wins-сервера.

Сервер WINS разделил область имен. Но это не удобно и надо связать Wins базы данных путем репликации они обмениваются изменениями.

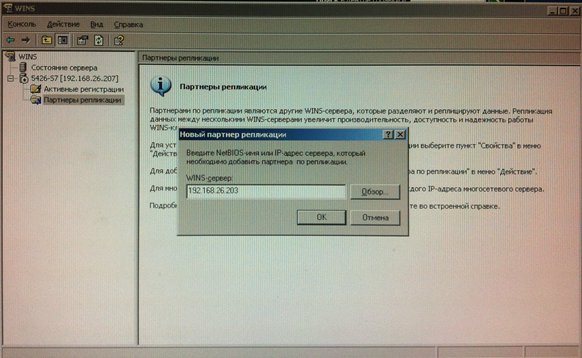

То есть надо создать партнера репликации, что мы и сделали. (рис 44)

       Рис. 44

6. Конфигурирование и использование DNS.

DNS (англ. Domain Name System — система доменных имён) — компьютерная распределённая система для получения информации о доменах. Чаще всего используется для получения IP-адреса по имени хоста (компьютера или устройства), получения информации о маршрутизации почты, обслуживающих узлах для протоколов в домене (SRV-запись).
