Техническое предложение изделия Горизонтальный обрабатывающий центр ГРС 180Т ЧПУ АСИ (стр. 8 )

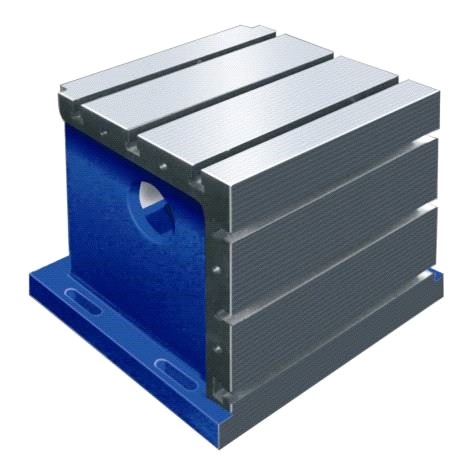

7.2.16        Зажимный кубик UK 500 - UK 3000

               предназначен, как особые технологические принадлежности для горизонтально-расточных станков. Он предназначен для зажима обрабатывающей детали. Зажимается непосредственно на стол или для закрепления на крепежную плиту..

Тип зажимной кубика		UK 500	UK 500	UK 1000	UK 1500	UK 2000	UK 2500	UK 3000
обозначение	PN24 3230	NPP 225
Материал		серый чугун (CSN 42 24 25)
Отверстия для крепежных винтов		M20
Поверхностная твердость	HB	190 ± 10
Макс. нагрузка	кг  / 0,25 м2	12 000	15 000
Вес *	кг	350	420	820	1 220	1 620	2 020	2 420

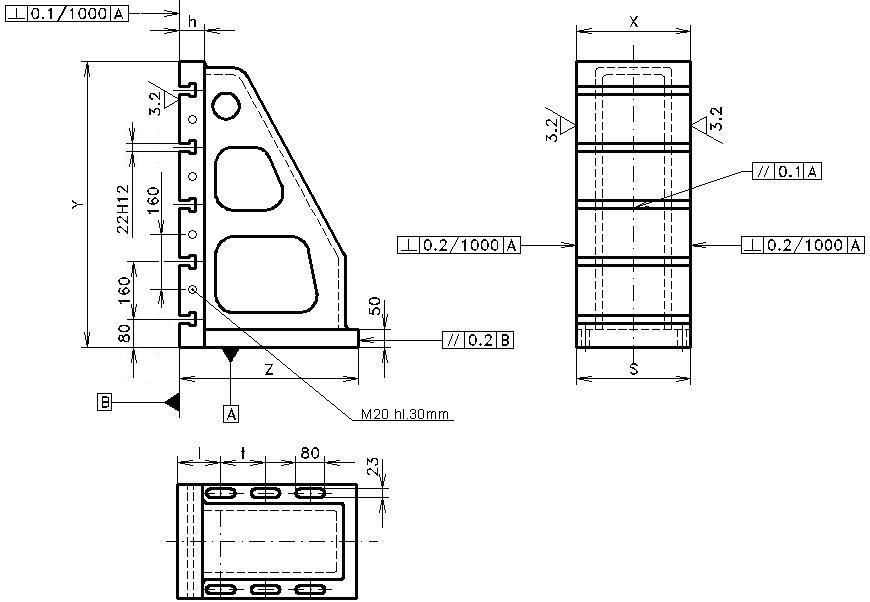

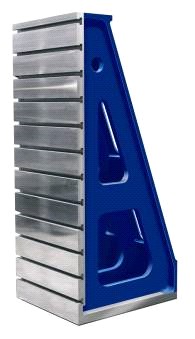

7.2.17        Зажимные угольники UU 800 – UU 4500

изготовлены из качественного серого чугуна с ребрами жесткости, которые обеспечивают высокую жесткость данной конструкции.

Зажимные угольники UU 5000 a UU 6000 изготовлены из сваренной стальной конструкции.

.

исполнение № 1 (высота угольника 800, 950, 1120, 1450)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт)	Вес (кг)
X	Y	Z	S	h	l	t	ширина	шаг	коли.
UU 800	320	800	500	320	70	120	125	22  H12	180	5	350
UU 950	500	950	500	560	80	145	140	22  H12	180	6	600
UU 1120	320	1 120	600	320	80	150	140	22  H12	180	7	500
UU 1450	500	1 450	650	560	80	148	180	22  H12	180	9	1 000

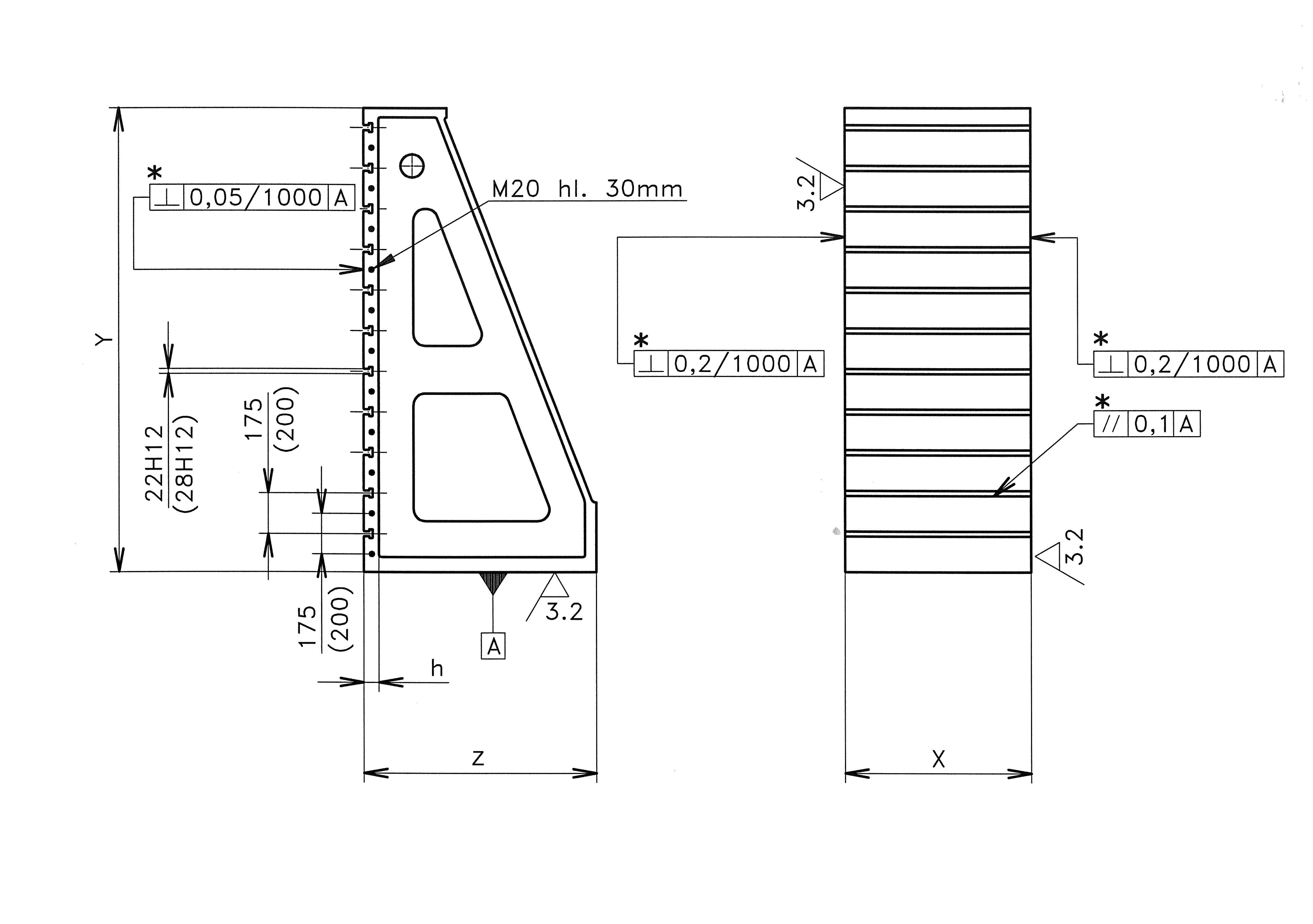

исполнение № 2 (высота угольника 1620, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)
X	Y	Z	h	ширина	шаг	коли.
UU 1620	700	1 620	725	80	22  H12	175	9	1 470
UU 2000	800	2 000	1 000	80	22  H12	175	11	2 500
UU 2500	1 000	2 500	1 200	80	22  H12	175	14	4 000
UU 3000	1 200	3 025	1 500	80	28  H12	175	17	4 500
UU 3500	1 300	3 500	1 600	80	28  H12	175	19	7 000
UU 4000	1 300	4 000	1 700	80	28  H12	175	22	7 870
UU 4500	1 300	4 500	1 700	80	28  H12	175	25	8 550
UU 5000	1 300	5 000	1 880	70	28  H12	200	24	8 970
UU 6000	1 500	6 000	2 080	70	28  H12	200	29	12 000

* вес до обработкой

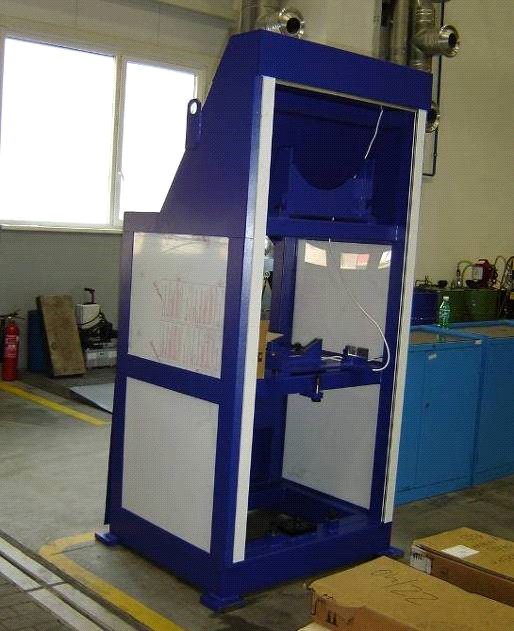

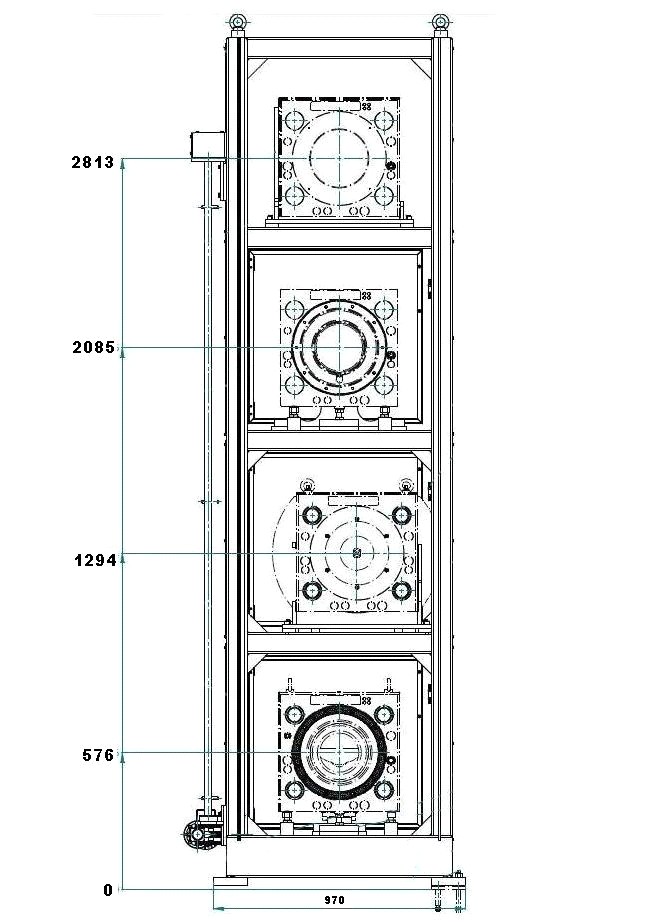

7.3        Стойка особых принадлежностей (PICK-UP)

Стойка особых принадлежностей SZP предназначена как особая технологическая принадлежность для горизонтально-расточных станков ГРС 13Т ЧПУ (АСИ), ГРС 130Т/150Т ЧПУ (АСИ), ГРС 170Т ЧПУ (АСИ), ГРС 180Т/Т/200Т ЧПУ (АСИ). Стойка служит для откладывания особых технологических принадлежностей, предназначенных для автоматической смены системой PICK-UP.

Стойка размещена перед стойкой станка, как правило, на краю координаты Х. Цикл смены автоматически сменяемых особых принадлежностей осуществляется снятием кроющего щита торца выдвижного ползуна станка и последовательностью движений станка в осях Z (выдвижение ползуна) и Y. Закрепление принадлежностей на ползуне станка осуществляется при помощи 4 крепёжных узлов, управляемых автоматически с системы управления станка.

количество мест стилажа PICK-UP 1 – 4 (3 у исполнения передвижного стилажа), включая установочное место для кроющего щита торца ползуна.  При автоматические смены аксессуаров всегда станок должен быть  оснащён UPPT (приспособления для автоматической смены специальных принадлежностей)

       Установочные места находятся друг над другом. При установке стойки особых принадлежностей заказчик должен учитывать использование передвижения стойки станка по оси Х величиной 800 мм (1 500 мм – в области применения фрезерных головок HOI/HOIT 50 и HV/V.

       ОСНОВНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ

       Стойка особых принадлежностей SZP состоит из стойки, сваренной из стальных профилей.

Установочные места имеют арретирующие цапфы, обеспечивающие точное положение установленных особых принадлежностей. Исполнение стойки специальных принадлежностей:

Оснастка стойки автоматически открывающимся кожухом, защищающим  специальные принадлежности от выбросов стружки и охлаждающей жидкости. (см. рис. 1). Оснастка стойки автоматически открывающимся кожухом в виде рулонной шторы (см. рис. 2*).

*  нельзя использовать при применении головки HOI/HOIT 50 или HV/V

       Заказчик имеет возможность договориться с производителем о другом исполнении, например, с большим количеством мест установки, или стойку в мобильном исполнении:

-                стационарное с жестким креплением к бетону или к плитному настилу данный магазин

       инструментов жестко закреплен и не может быть переустановлен в иное место.

       -                передвижной с креплением к крепящей плиты UD 4. при необходимости стойку вместе

               с принадлежностями  можно переместить с помощью крана. стойка оснащена механизмом для его легкой и точной установки на рабочее место. Число установочных мест магазина максимально 3, включая установочное место для кроющего щита торца ползуна.

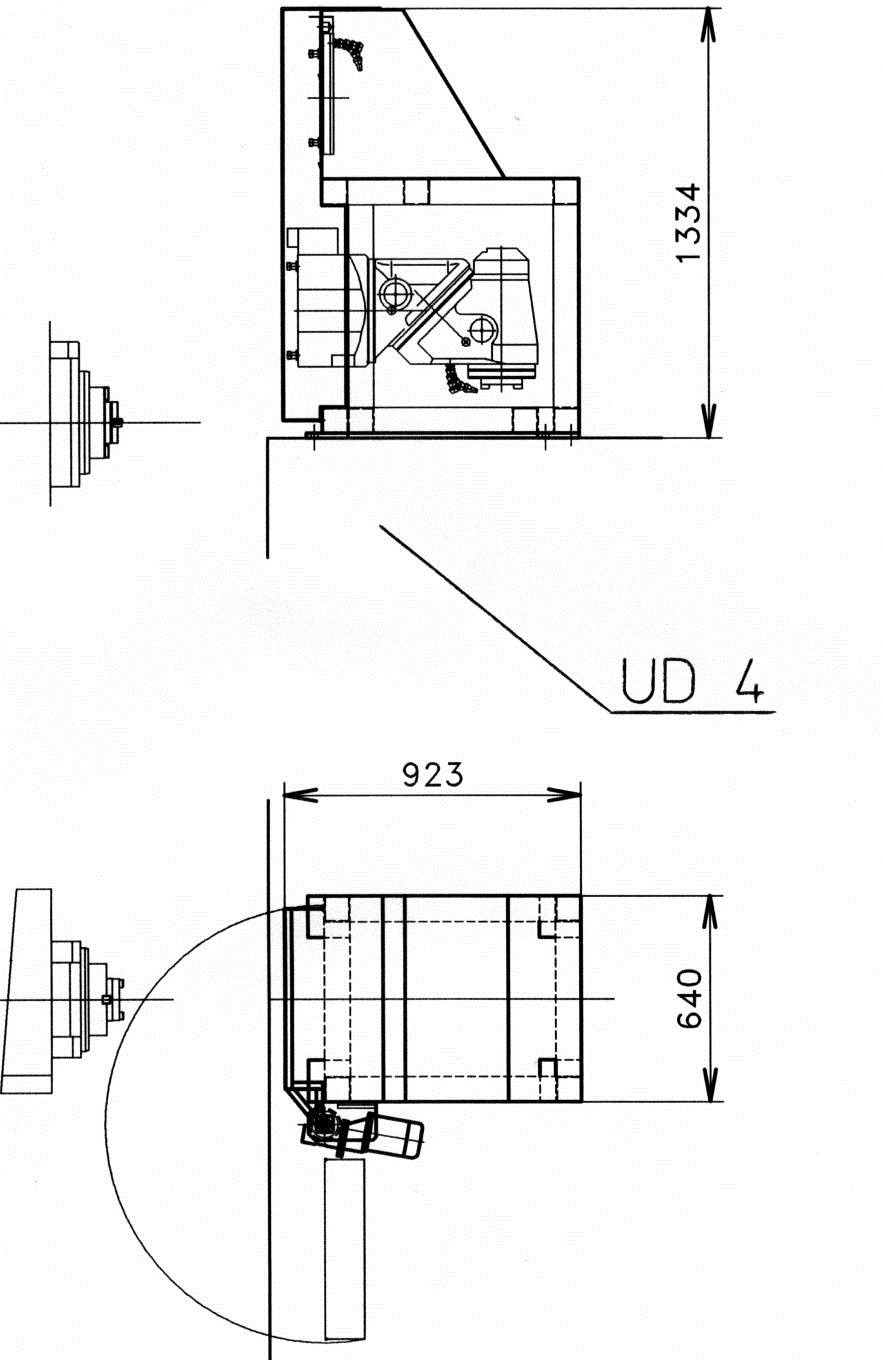

       ПРИМЕР РАЗМЕЩЕНИЯ РАБОЧЕГО МЕСТА

       схема изображает пример размещения рабочего места с одним установочным местом для головки HUI 50 и местом для откладывания кроющего щита торца ползуна.



       Схема изображает пример организации рабочего места с большим количеством шкафов

1.4        Варианты исполнения стойки для специального вспомогательного оборудования

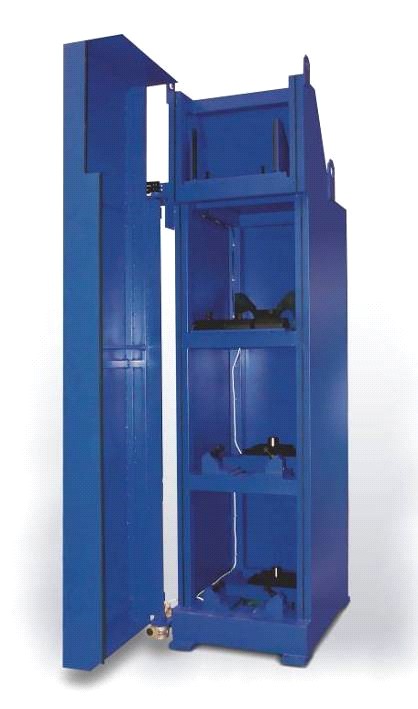

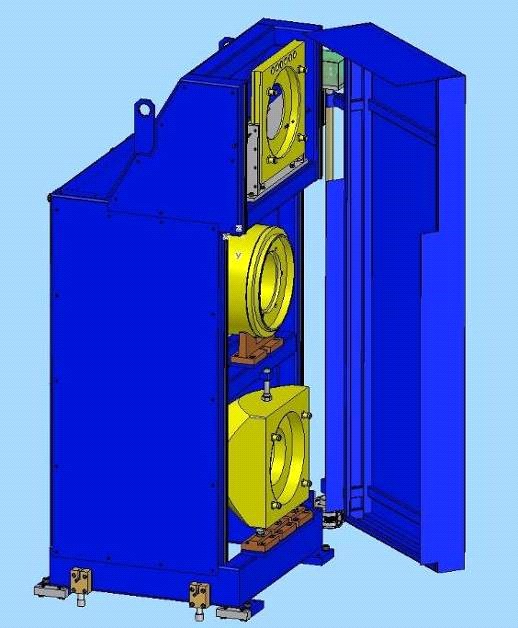

       рис. 1

       Вариант стойки специальных принадлежностей с откидным открыванием дверей

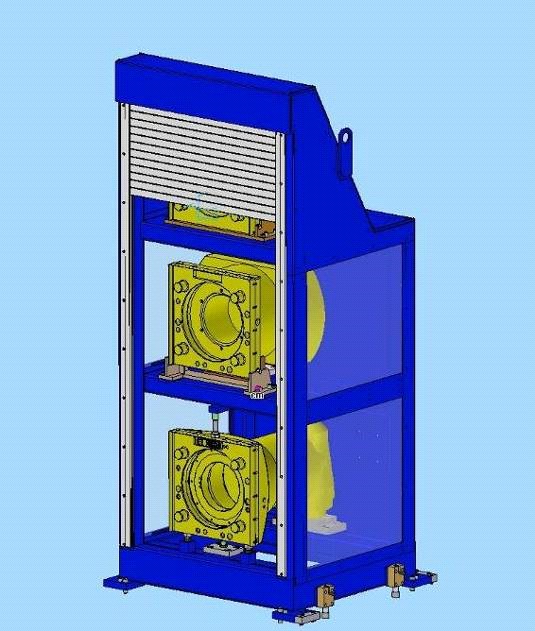

       рис. 2

       Вариант стойки специальных принадлежностей с рулонным открыванием.



8        СПИСОК ОСНОВНЫХ ЧАСТЕЙ, ПРИОБРЕТЕННЫХ

8.1        Компоненты Станки ГРС 180Т/Т/200Т ЧПУ (АСИ)

Nazev Name ?? Название	Vyrobce Manufacturer ???? Производитель	Zeme Country ?? Страна	Logo ?? Лого	Foto Photo ?? Фотo
Litina Cast iron Чугун	SLEVARNA KURIM METALURGIE Rumburk	Ceska republika Czech Чехия

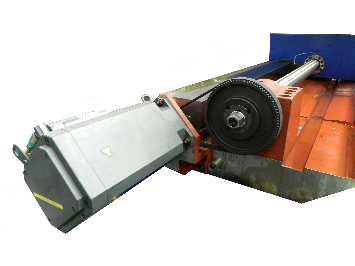

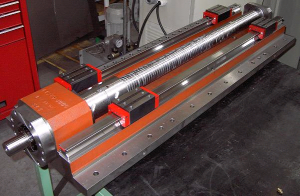

Kulickove srouby Ball screw ???? Ша?риковый винт	KSK Kurim	Ceska republika Czech ?? Чехия
Motory Motors Двигатель	SIEMENS	Nemecko Germany ?? Германия
Pohony Drives Приводы	SIEMENS	Nemecko Germany ?? Германия

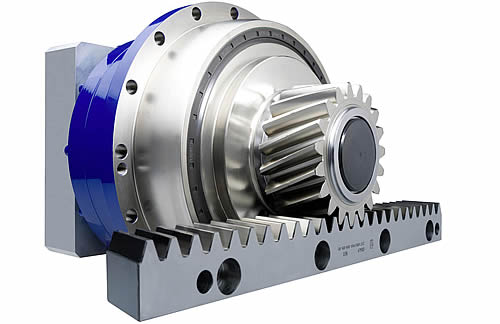

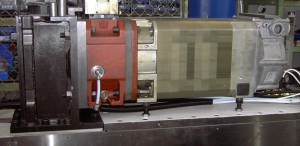

Prevodovky Gearboxes ??? коробка передач	WITTENSTEIN ALPHA	Nemecko Germany ?? Германия
Ozubene hrebeny Tooth racks зубчатая рейка	GUDEL	Svycarsko Switzerland ?? Германия

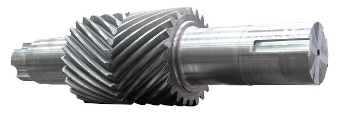

Ozubena kola Tooth wheels Зубчатые колёса	WIKOV MGI	Ceska republika Czech ?? Чехия
Loziska a matice Bearings and nuts Подшипники и гайки	SKF	Svedsko Sweden ?? Швеция
Loziska a matice Bearings and nuts Подшипники и гайки	INA	Nemecko Germany ?? Германия

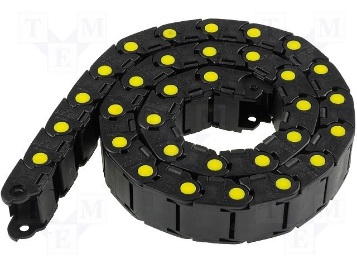

Energeticke retezy Energetic chains энергетическая цепь	BREVETTI STENDALTO	Italie Italy ??? Италия
Kabely Cabels кабели	LAPP Group	Nemecko Germany ?? Германия

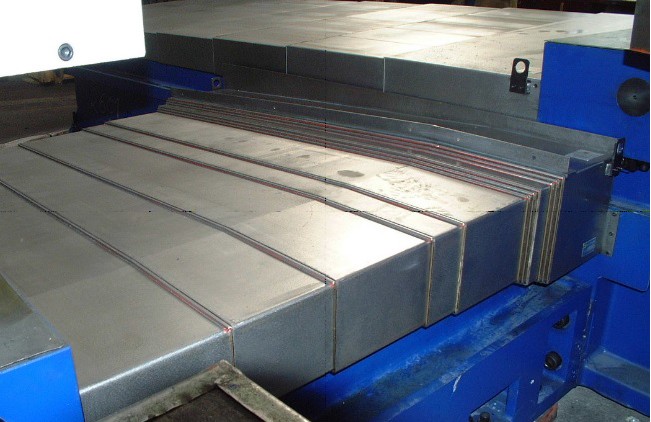

Teleskopicke kryty Telescopic covers Телескопические покрытия	HESTEGO	Ceska republika Czech ?? Чехия
Dopravnik trisek Conveyer of chips ??? Конвейер стужки	ASTOS Machinery	Ceska republika Czech ?? Чехия

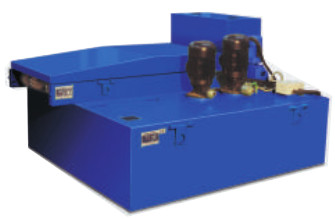

Filtracni stanice Filtration unit фильтровальная станция	ASTOS Machinery	Ceska republika Czech ?? Чехия

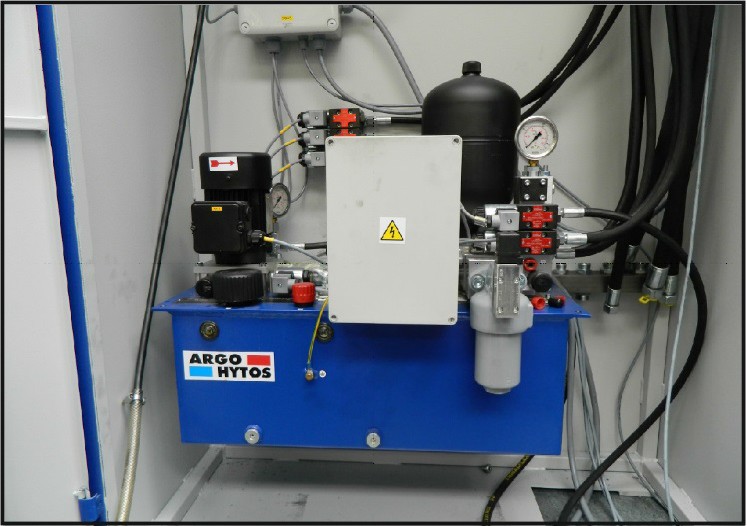

Hydraulicky agregat Hydraulic aggregate ???? Гидравлический агрега?т	ARGO-HYTOS	Ceska republika Czech ?? Чехия
Ridici system Sinumerik 840D-SL Control system  Sinumerik 840D-SL ???? CNC система Sinumerik 840D-SL	SIEMENS	Nemecko Germany ?? Германия
Ridici system HEIDENHAIN iTNC 530 HSCI Control system HEIDENHAIN iTNC 530 HSCI CNC система HEIDENHAIN iTNC 530 HSCI	HEIDENHAIN	Nemecko Germany ?? Германия
Tesneni Wiping ring ??? Прокладка	Dichtomatik	Nemecko Germany ?? Германия
Upinani nastroju The clamper ???? Оправки	OTT Jakob	Nemecko Germany ?? Германия
Mazani Lubrication aggregate ?? Смазка	Tribotec	Ceska republika Czech ?? Чехия
Elektrokomponenty Electro-components ??,??? Электрические компоненты	Telemecanique	Francie France ?? Франция
