3.  Фильтрование.

  Фильтрование -  процесс  разделения неоднородной жидкой системы (НЖС) на твёрдую фазу - осадок и жидкую  осветленную фазу - фильтрат. Процесс применяют во всех отраслях пищевой промышленности с целью очистки, осветления жидких продуктов, систем.

Промышленная фильтрация сводится к трём основным видам:

1. Разделение суспензий. В этом процессе происходит фильтрование с образованием значительного слоя осадка. Концентрация  твёрдых частиц в суспензии yж = 1 – 10 %.

2. Сгущение суспензий, yж = 0,1 – 1,0 %.

3. Осветление растворов от загрязняющих их тонких частиц твёрдой фазы.

  Процесс фильтрования делят  две групп:

1. Фильтрование с образованием осадка.

2. Фильтрование без образования осадка  - закупорочное фильтрование.

  Фильтрование с образованием осадка характерно для маловязких суспензий со значительным количеством взвесей. Движущая сила:

  ?p = p1 – p2 ;  (12 )

где ?p –  разность  давлений – движущая мила фильтрования, Па;

  p1  - внешнее давление перед фильтром, Па;

  p2 -  давление после фильтра, Па.

Расход  фильтруемой суспензии  Vс, м3 / с позволяет определить скорость процесса uф :

  ;  (13 )

В капиллярах осадка движение жидкости ламинарное, поэтому справедливо уравнение Пуазейля, определяющее в данном случае скорость движения  жидкой фазы в капилляре uк :

  ;  ( 14)

d  - диаметр капилляра, м;

? – динамический коэффициент вязкости, Па·с;

l -  длина капилляра, м.

Знаменский получил уравнение, определяющее скорость  процесса фильтрования:

  ;  (15 )

? – структурное сопротивление слоя осадка, м-2 ;

s  -  толщина слоя осадка, м;

В редких случаях необходимо учитывать сопротивление  фильтра R, тогда уравнение Знаменского примет вид:

  ;  (16 )

Уравнения (15 ) и  ( 16)  получены Знаменским для так называемых несжимаемых осадков. Строго говоря,  все осадки  являются деформируемыми - сжимаемыми.  В пищевой промышленности большинство осадков фильтруемых суспензий считают практически несжимаемыми. Для небольшого  числа сжимаемых осадков:

    (17 )

G – модуль сжатия осадка, Н/м2 .

Имеется два режима фильтрования: при постоянной скорости  и при постоянном давлении.

В промышленной фильтрации  на первой стадии применяют режим

uф  = const;  на второй стадии  используют режим  ?p = const;

Фильтрующие аппараты по принципу работы классифицируют на две группы:

- работающие под избыточным давлением;

- работающие под вакуумным  давлением;

Конструктивно фильтрационные аппараты  непрерывного действия следующие: барабанные, дисковые, ленточные, нутч-фильтры, фильтр-прессы.

Более эффективными по сравнению фильтрационными аппаратами линейного действия  являются фильтрующие центрифуги, которые разделяют на две группы: периодического действия и непрерывного действия.

Конструктивные схемы фильтрационных аппаратов показаны на рисунках ниже:

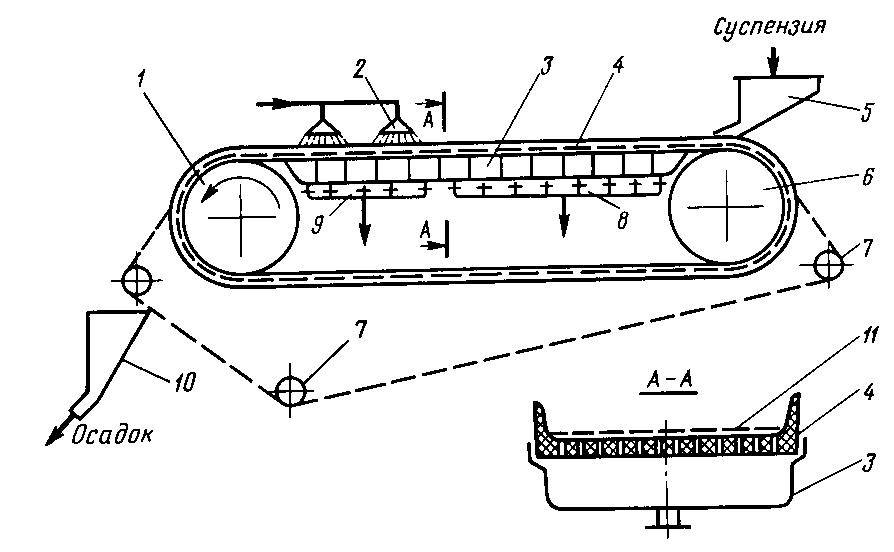

Рис.  4  Ленточный фильтр.

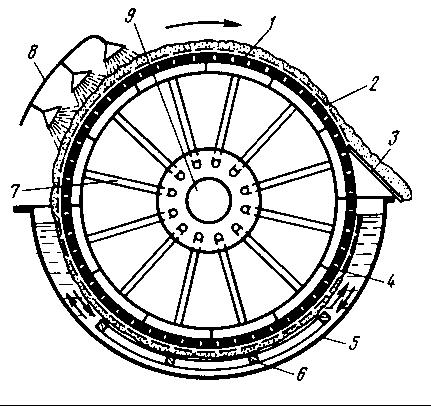

Рис. 5  Вакуумный фильтр.

Рис. 6  Рамный фильтр – пресс.

На рис. 7  показана конструктивная схема  вертикальной фильтрующей центрифуги.

Рис.7  Фильтрующая центрифуга  непрерывного действия.
