Часть 2.2. Профессионально-компетентностное задание
(вариативная часть для специальности 09.02.01;
по выбору: 09.02.03, 09.02.05)
Максимальное количество баллов за выполнение данного задания – 40 баллов
Время, отведенное на выполнение данного задания – 120 мин
ПК 1.1. Разрабатывать схемы цифровых устройств на основе интегральных схем разной степени интеграции.
ПК 1.2. Выполнять требования технического задания на проектирование цифровых устройств.
ПК 1.3. Использовать средства и методы автоматизированного проектирования при разработке цифровых устройств.
ПК 2.1. Создавать программы на языке ассемблера для микропроцессорных систем.
ПК 2.2. Производить тестирование, определение параметров и отладку микропроцессорных систем.
ПК 2.3. Осуществлять установку и конфигурирование персональных компьютеров и подключение периферийных устройств.
ПК 2.4. Выявлять причины неисправности периферийного оборудования.
Задание
Результаты работы сохранять в папке на рабочем столе. Имя папки соответствует индивидуальному шифру.
Этап 1. Восстановление работоспособности периферийного оборудования – 10 баллов
В IT-отдел для проведения процедуры технического обслуживания был передан ПК. Задача сотрудника восстановит его работоспособность. При замене компонентов использовать те, которые обеспечат наилучшие технические характеристики. В процессе восстановления запрещается использовать личное оборудование и программное обеспечение.
После проведения технического обслуживания должна загрузиться операционная система.
При выполнении работ нужно:

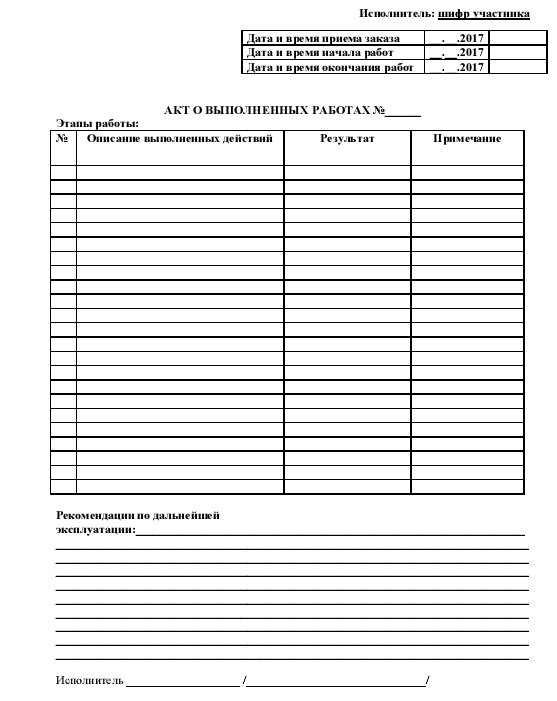

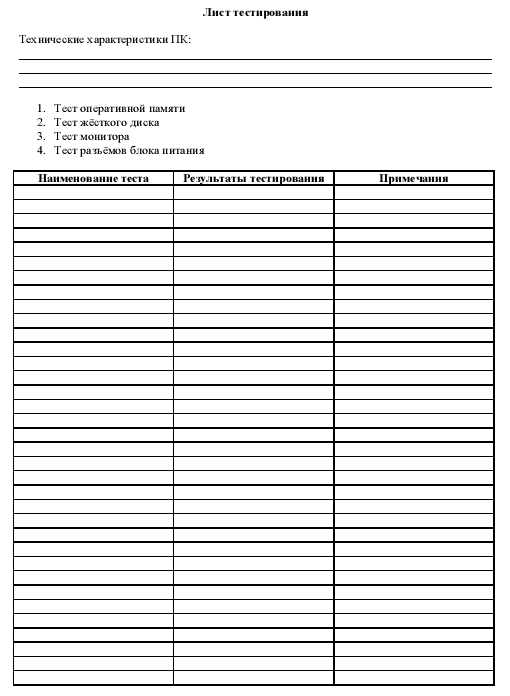

Зафиксировать в «Акте о выполненных работах» выявленные неисправности и результаты произведенных участником работ (зафиксировать выполненные им действия по поиску неисправностей); После восстановления работоспособности компьютера провести тестирование ПК, используя свободно распространяемые диагностические программы, и зафиксировать результаты в «Листе тестирования» (CPU-Z, PC Wizard)Возможные виды неисправности:
Модуль памяти Питание HDD Кабели ПроцессорЭтап 2. Применение микропроцессорных систем, установка и настройка периферийного оборудования – 30 баллов
Разработать и протестировать микропроцессорную систему на базе микроконтроллера Atmega128 в соответствии с исходными данными:
Вариант1 | Вариант2 | Вариант3 | ||
Среда написания программного кода | Atmel Studio 7.0 | |||
Проект создан на языке | Ассемблер | Си | Си | |
Компиляция проекта | Ассемблер | Си | Си | |
Прошивка микроконтроллера | AVR Flash | |||
Условие выполнения программного кода | при выборе первого вывода входного порта | происходит имитация «бегущего огня» сверху - вниз по разрядам выходного порта | измерение уровня освещения в зоне_1 и вывод информации на ЖК-дисплей | определение расстояния до объекта в зоне_1 и вывод информации на ЖК-дисплей |
при выборе второго вывода входного порта | происходит имитация «бегущего огня» снизу–вверх по разрядам выходного порта | измерение уровня освещения в зоне_2 и вывод информации на ЖК-дисплей | определение расстояния до объекта в зоне_2 и вывод информации на ЖК-дисплей | |
при выборе третьего вывода | индикация в порте прекращается | индикация на LCD прекращается | индикация на LCD прекращается | |
Демонстрация проекта | На виртуальной модели | САПР Proteus VSM 8.3 | ||
На аппаратно-отладочной модели | MEBig AVR 6.0 |
Критерии оценивания результатов выполнения задания
Критерий | Аспекты | Оценка эксперта | Макс балл |
| Восстановление работоспособности периферийного оборудования | 10 | ||
1.1 | Правильное подключение POST – карты в ПК | Да | 0,5 |
1.2 | Правильное определение неисправного компонента_1 | Да | 2 |
1.3 | Произведена замена неисправного компонента_1 | Да | 1 |
1.4 | Правильное определение неисправного компонента_2 | Да | 2 |
1.5 | Произведена замена неисправного компонента_2 | Да | 1 |
1.6 | Выполнена загрузка ОС | Да | 0,5 |
1.7 | Выполнено конфигурирование ПК с наилучшими техническими характеристиками | Да | 1 |
1.8 | Все выявленные неисправности и замены компонентов зафиксированы в документе | Да | 0,5 |
1.9 | Тестирование ПК выполнено в полном объеме | Да | 1 |
1.10 | Результаты тестирования зафиксированы в документе | Да | 0,5 |
| Применение микропроцессорных систем, установка и настройка периферийного оборудования | 30 | ||
2.1 | Компиляция программного кода выполнена без ошибок | Да | 2 |
2.2 | Разработана виртуальная модель микропроцессорной системы в соответствии с техническим заданием | Да | 2 |
2.3 | Виртуальная модель содержит типовые схемы узлов управления МК | Да | 3 |
2.4 | Виртуальная модель содержит типовые схемы подачи питания на МК | Да | 2 |
2.5 | В режиме моделирования на виртуальной модели при выборе первого вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 3 |
2.6 | В режиме моделирования на виртуальной модели при выборе второго вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 3 |
2.7 | В режиме моделирования на виртуальной модели при выборе третьего вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 2 |
2.8 | Программный код загружен в МК на аппаратно-отладочной модели | Да | 1 |
2.9 | В рабочем режиме аппаратно-отладочной модели при выборе первого вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 5 |
2.10 | В рабочем режиме аппаратно-отладочной модели при выборе второго вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 5 |
2.11 | В рабочем режиме аппаратно-отладочной модели при выборе третьего вывода входного порта МК выполняет действия в соответствии с алгоритмом технического задания | Да | 2 |
Исполнитель______________________/________________________________/
