Указатель уровня жидкости

12с11бк

ТУ 26 – 07 – 1487 – 89

Применяется на запорных устройствах,

устанавливаемых на котлах, сосудах,

аппаратах и резервуарах для воды и других жидких неагрессивных сред

рабочей температурой до 2500С.

Давление, МПа (кгс/см2) – 2,5 (25)

  Температура, 0С  – 250

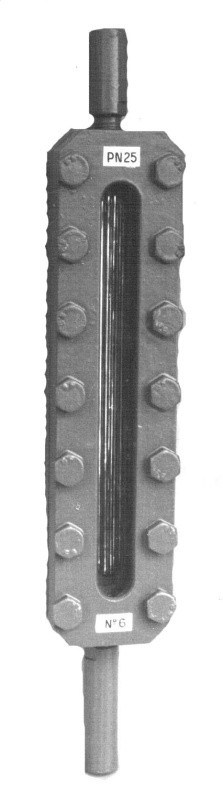

Рамка указателя уровня состоит из корпуса и крышки, между которыми

  вставлено рифленое стекло.

Материал основных деталей: корпус, крышка, штуцера – сталь, прокладки – паронит, стекло рифленое по ГОСТ 1663 – 81.

Номер указателя уровня	Н	Н1	Н2	L (длина стекла)	Масса, кг не более
2	300	162	124	140	3,0
3	320	182	144	160	4,0
4	360	224	174	190	4,2
5	390	254	204	220	4,7
6	420	284	234	250	5,4
7	450	314	264	280	6,0
8	490	354	304	320	6,6
9	510	374	324	340	7,6
