OFDM цифровая система модуляции (стр. 9 )



После чего перевел прибор в режим “Spektrum  Analyzer”(Анализатора спектра). Предварительно создав маску относительно параметров приведенных в таблице 13.0 и изображенную на рисунке 13.1 по которой будут производиться выходного сигнала передатчика DVT-T2.

Частота отстройки  MHz	Относительный уровень  dBm
-12.00000000 MHz	-120.00 dBm
-6.00000000 MHz	-95.00 dBm
-4.20000000 MHz	-83.00 dBm
-3.80000000 MHz	-32.80 dBm
3.80000000 MHZ	-32.80 dBm
4.20000000 MHz	-82.00 dBm
6.00000000 MHz	-95.00 dBm
12,00000000 MHz	-120.00 dBm

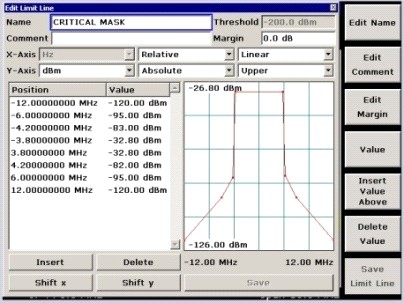

  Таблица13.0 Основные параметры маски         Рисунок 13.1

Далее установил среднюю частоту канала при помощи  кнопкой  “FREQ” на передней панели, кнопками цифровой.  Выбрал полосу обзора 25 МГц: кнопкой “SPAN” на передней панели и далее кнопками цифровой клавиатуры ввел  “25” и кнопкой размерности “MHz” подтвердив кнопкой Enter.

Кнопкой “Setup” (Установки) на передней панели и  кнопкой экранного меню “Transducer” перешел в окно выбора файлов передаточной функции фильтра  и выбрал файл с передаточной функцией при помощи кнопки “Active” установил ее в положение “Оn”, а остальные файлы передаточной функции оставил в положении “Off” и вернулся в режим измерения кнопкой “ ESC/ Cancel ”.

Нажатием кнопку “BW” на передней панели вошел в меню установки фильтров. Установил полосу радио фильтра RBW - 3 kHz кнопкой экранного меню “ Res BW Manual”, видео фильтра VBW - 100Hz кнопкой экранного меню “Video BW Manual”, время развёртки  SWT - 10sec кнопкой экранного меню “Sweep time Manual”.

Далее установил маркеры,  для этого  нажал кнопку “МКР” на передней панели вошел  в меню установки маркеров.

- Кнопкой экранного меню “Мarker 1”, включил  и установил на среднюю частоту канала  (618 MHz),

- кнопкой  экранного меню “Delta marker” установил  маркер на частотe  Fсред. +  3,9MHz  (621.9 MHz),

- кнопкой экранного меню “Мarker 2” установливаем  маркер на частотe  Fсред. +  4,2 MHz  (622.2 MHz),

- кнопкой экранного меню “More”(Дальше) и  кнопкой экранного меню “Мarker 3” установливаем  маркер на частотe Fсред. +  6 MHz  (624 MHz),

- и  кнопкой экранного меню “Мarker 4” установил  маркер на частотe Fсред. +  12 MHz (630 MHz).

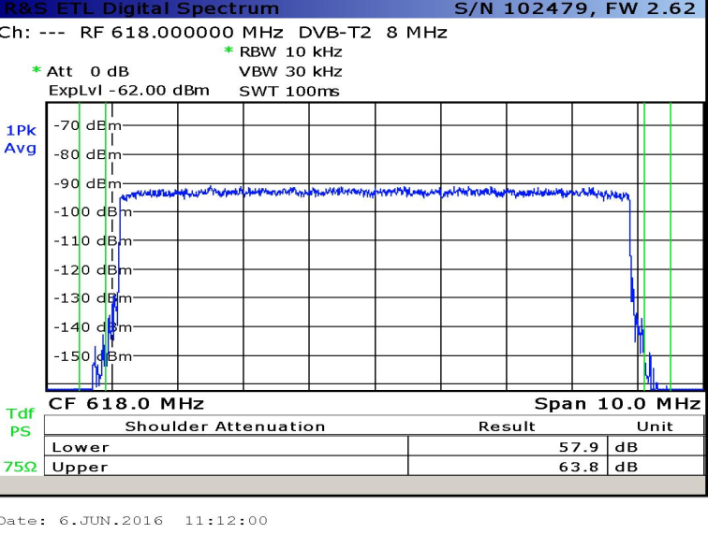

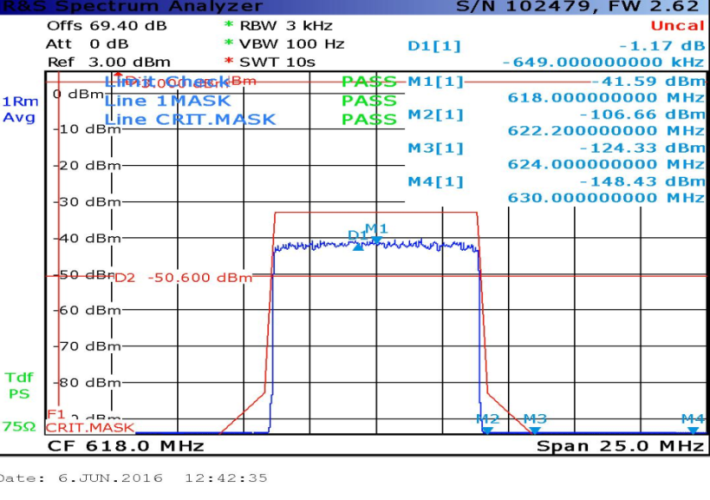

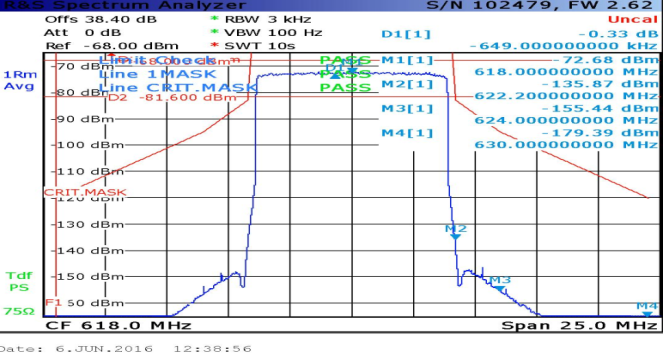

И далее нажав кнопку “AMPT” на передней панели, кнопку экранного меню “More”(Дальше)  после чего кнопкой экранного меню “Ref Level Offset”  изменив затухания в измерительном тракте вращением шатла плавного изменения параметра  в тракте измерений  установил  уровень сигнала на средней частоте канала  показания маркера M1[1] на – 32,8 дБ. Далее кнопкой экранного меню “Ref Level Position” устанавливаем с помошью шатла полученное измерение по центру экрана.

В результате работы получены положительные результаты по уровню внеполосных излучений.

13 Безопасность жизнедеятельности

10.1 Анализ условий труда обслуживающего персонала при эксплуатации оборудования.

Технический персонал состоит из двух сотрудников:

  - заведующий лабораторией;

  - лицо производимое измерение.

Работа персонала происходит согласно штатного расписания.

Так как работа пресонала непосредственно связана с компьютером, следовательно он подвержен дополнительным воздействиям целой группы факторов, что неоспоримо снижает производительность их труда.

К таким факторам относятся:

- пониженный уровень освещенности;

- нарушение микроклимата;

- наличие напряжения.

Согласно СанПиН  2.2.4.548 - 96 «Гигиенические требования к микроклимату производственных помещений», работа людей в помещение относится к выполнению работ категории (1а), так как управление оборудованием происходит дистанционно с помощью компьютеров.

Для создания нормальных условий для работников предприятий связи установлены нормы производственного микроклимата. В помещениях при работе с персональным компьютером должны соблюдаться следующие климатические условия.

Холодное время года:

- оптимальная температура 22-24 С?;

- относительная влажность 40-60 %;

- скорость движение воздуха относительная и допустимая 0,1 м/с.

Тёплое время года:

- оптимальная температура 23-25 С?;

- относительная влажность 40-60 %;- допустимая влажность 55%;

- скорость движение воздуха относительная 0,1 м/с и допустимая  0,1-0,2  м/с.

Помещение имеет размеры:

- длина (L) = 6 метров;

- ширина (B) = 5 метра;

- высота (H) = 3 метра.

Помещение находится в здании на первом этаже и рассчитано на два рабочих места.

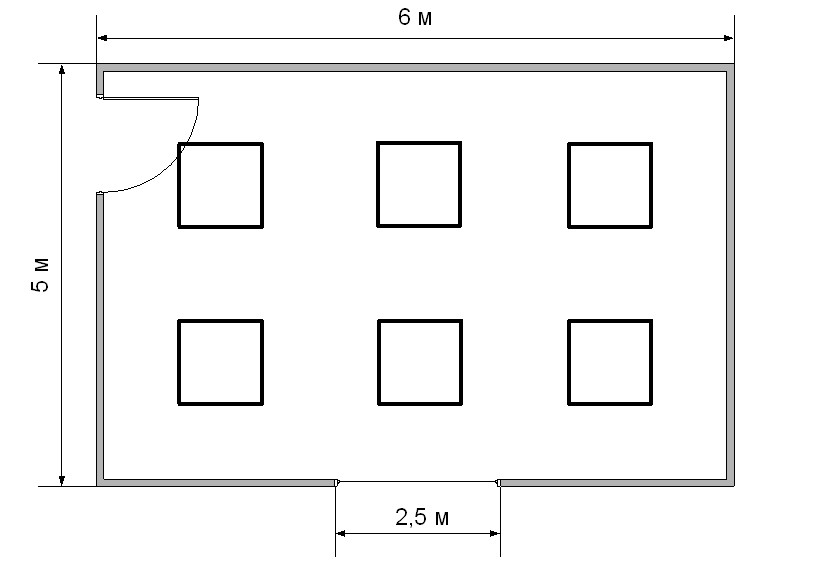

План помещения выбранного для технического персонала изображен на рисунке 10.0.

Рисунок 10.0 - План рабочего помещения



Рисунок 10.1 - Расположение светильников в помещении

Рабочее место состоит из следующих компонентов:

- два стола;

- два эргономических стула;

- два персональных компьютера, один из которых является сервером.

Оборудование расположено отдельно в серверной комнате.

10.2 Расчет системы искусственного освещения помещения

Помещение имеет естественное освещение через одно окно, и искусственное освещение, которое позволяет вести работы в темное время суток и днем в местах, где показатель КЕО не соответствует нормативам [12, раздел 2.3]. Поэтому рассчитаем общее освещение помещения длиной м, шириной м и высотой  H= 3м. С подвесным белым потолком, светлыми стенами и не завешенными окнами. Разряд зрительной работы – III, высокой точности. Нормируемая освещенность – 300 лк. Так как потолок подвесной, то используем встраиваемые светильники с люминесцентными лампами. В светильнике установлены четыре лампы мощностью 14 Ватт белого свечения. Световой поток лампы 1140 лм, диаметр 16 мм и длина 563,2 мм.

Высота подвеса светильников рассчитывается по формуле:

, м  (10.0)

где r – расстояние от основного до подвесного потолка.

Высота подвеса светильников составляет м

Высота рабочей поверхности: м

С учетом высоты рабочей поверхности подвес светильника над рабочей поверхностью составит:

м.         (10.1)

Определим индекс помещения I по формуле [11]:

  (10.2)

Определим коэффициент использования светового потока по таблице (10.0).

Таблица 10.0 - Коэффициент использования светового потока относительно индекса помещения

Индекс помещения I	0,5	1	2	3	4	5
Коэффициент использования светового потока	0,22	0,37	0,48	0,54	0,59	0,61

Коэффициент использования светового потока по таблице 6.0 составит:

В качестве светильника применим модель типа ER-WO0041-17 рассчитанного на четыре лампы мощностью 14 Ватт, диаметром 16 мм и длиной  563,2 мм.

Длина светильника 600 мм, ширина 600 мм. Применяемые лампы FDH-14-G5 со световым потоком 1140 лм.

Определим количество светильников по формуле:

,         (10.3)

где   –  площадь помещения, = 30;

–  коэффициент запаса,= 1,2 [12];

  –  заданная минимальная освещенность,= 300 лк [12];

  –  коэффициент неравномерности освещения, = 1,1 [12];
