Тепловизионный контроль качества зданий, сооружений, оборудования

Каждое новое или давно эксплуатируемое здание - это потребитель энергоресурсов. Как известно, удельное энергопотребление старых зданий выше, чем у аналогичных современных. Выражается это не только в отсутствии капитального ремонта некоторых зданий, но и в отсутствии возможности выявления мест наиболее больших теплопотерь. Данная ситуация может быть замечена и в новом строительстве, при некачественной или непродуманной системе стыков плит или отсутствии теплоизоляции домов. Большие теплопотери в доме ведут к перерасходу тепловой энергии и "недотопам", заставляя потребителей использовать всевозможные методы отопления с помощью электрической энергии. В районах муниципалитета это неминуемо ведет к росту пиковых нагрузок и дефициту мощностей. В трубопроводной арматуре промышленных или теплоснабжающих предприятий, электрических сетях, установках потребляющих большое количество тепловой или электрической энергии могут присутствовать потери энергии. Для быстрого осмотра и оперативного выявления наиболее слабых мест зданий, сооружений, трубопроводов надземной прокладки, установок и оборудования должен применяться метод тепловизионного контроля с помощью тепловизоров.

К сожале­нию, многие, главным образом панельные здания массовых серий, строились зачастую с отступления­ми от строительных норм. Низкое качество строительно-монтажных работ привело к тому, что жилищно-эксплуатационные службы из года в год тратили и тратят огромные средства на постоянные ремонтно-восстановительные работы, в основном на ремонт межпанельных стыков. Дождевая вода, попадая внутрь панелей через неплотные стыки, снижает термическое сопротивление стен, что увеличивает тепловые потери.

Другим слабым местом является сопряжение окон с наружными стенами. Здесь при косом дожде вода часто попадает в тело панелей, ухудшая их теплозащитные свойства и разрушая строительную конструкцию. Нередко вода в этих местах проникает и в жилые помещения. В результате термическое сопротивление стен в таких зданиях в 4 - 5 раз ниже нормативного.

Ухудшение теплозащитных свойств в холодную пору года ведет к образованию на внутренней поверхности конденсата и даже черной плесени, промерзанию панелей. Затраты на отопление таких зданий значительно увеличиваются.

Как ни странно, с такими же проблемами, в частности с появлением конденсата на внутренних поверхностях стен в местах стыков панелей, приходится сталкиваться и в зданиях современной постройки. Это говорит о том, что стыковое соединение между панелями не удовлетворяет современным требованиям энергоэффективности ни с конструктивной точки зрения, ни, в первую очередь, с точки зрения качества выполнения работ.

Тепловизионный (с использованием инфракрасной съемки) контроль качества строительно-монтажных работ позволит навести порядок на строительных площадках, повысит ответствен­ность строителей за выполнение «скрытых ра­бот», даст информацию разработчикам и произ­водителям строительных конструкций по совер­шенствованию конструкции самих панелей и стыковых элементов.

И К съемка является мощным оружием, которое позволяет выявить дефекты, заложенные в строительное сооружение на различных стадиях:

проектирования; заводского изготовления сборных элементов; строительства.

Пример работы с оборудованием можно увидеть на снимке 1, 2, 3. Но хочется заметить, что в зависимости от здания теплопотери могут быть очень разнообразными.

Снимок 1. Отчетливо видны места на лоджиях с увеличенными тепловыми потерями.

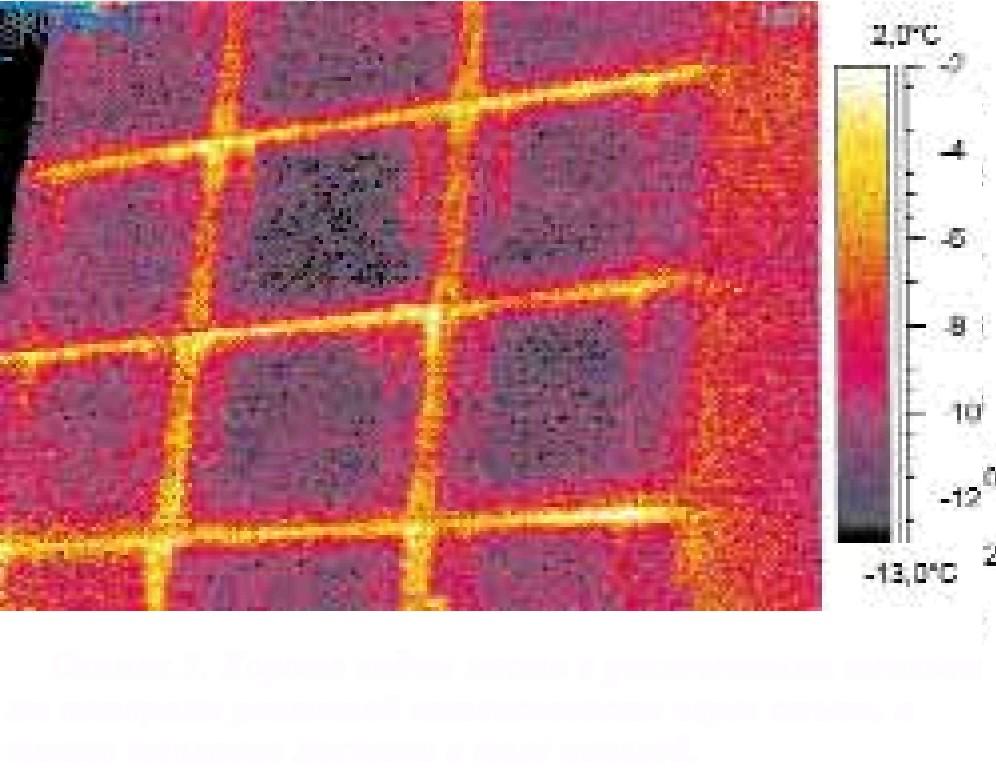

Снимок 2. Хорошо видны места с увеличенными тепловыми потерями различной интенсивности через стыки, а также тепловые мостики в теле панелей.

Снимок 3. Дефекты на изоляции трубопроводов
