Рисунок 15 Термопара
Термопара К-типа погружная контактная для измерения высоких температур. Выполнена в виде щупа.
Таблица 6 Технические данные термопары
Диапазон измерения | -50 до +1200 °С. |
Тип схемы | 2-проводной |
Точность | Класс B (±0.3 °C при 0 °C) |
3.2.3.3 Нормирующий преобразователь температуры K109TC.
Рисунок 16 Нормирующий преобразователь температуры
Нормирующий преобразователь предназначен для преобразования сигналов термопреобразователей сопротивлений, термоэлектрических преобразователей, термопар, датчиков температуры Pt100 в унифицированный токовый сигнал 4..20мА.
Преобразователь аналоговых сигналов - предназначен для преобразования сигналов, поступающие с первичных преобразователей в цифровой сигнал.
Преобразователь сигналов (нормирующий преобразователь температуры, преобразователь термопар, преобразователь тха) применяется в автоматизированных системах управления с микроконтроллерами.
3.2.3.3.1 Описание преобразователя
Модуль K109TC - преобразует температурный сигнал термопары в нормализованный сигнал по току или напряжению; кроме того он имеет пассивный выход, который коммутирует сигнал при превышении порога, настроенного кнопкой на передней панели. Основной особенностью модуля является компактный размер (6,2 мм), крепление на DIN-рейку 35 мм или на соединительную шину с питанием, быстрое подключение на пружинные клеммы, простая настройка на месте DIP-переключателями
- Поддерживаемые типы термопар: J, K, E, N, S, R, B, T (ITS-90 стандарт) Выход ток/напряжение: 4 ... 20 мА/0 ... 10 В.
3.2.3.3.2 Общие характеристики
Таблица 7 Общие характеристики нормирующего преобразователя температуры
Напряжение питания | 19.2 ... 30 в DC |
Потребление | макс. 24 мА при 24 в DC |
Вход | типы термопар: J, K, E, N, S, R, B, T |
Реестры | EN60584-1 (ITC-90) |
Диапазон измерения | зависит от типа термопары |
Минимальный предел | 100 °С |
Нагрузка | 10 м? |
Испытательный ток | < 50 nA |
CCMR (1) | > 135 дБ, со стороны источника питания |
DMRR (1) (2) | > 40 дБ |
Выход по напряжению | 0 ... 5 в DC, 1 ... 5 в DC, 0 ... 10 в DC, 10 ... 0 в DC |
Выход по току | 0 ... 20 мА, 4 ... 20 мА, 20 ... 0 мА, 20 ... 4 мА |
Максимальное напряжение | около 12.5 В |
Максимальный ток | около 25 мА |
Разрешение | 1 мВ (выход по напряжению), 2 мА (выход по току) |
Ошибка | мА или 5 В. вых.: 350 ppm предела диапазона, 10 В. вых.: 200 ppm предела диапазона |
Статичный дополнительный выход: | напряжение: 24 В АС номинал, ток: 60 мА макс. |
АЦП | 14 бит |
Класс точности | 0.1 % |
Влияние температуры | 120 ppk/K |
Время отклика (10 ... 90%) | < 25 мс |
Влияние ходного спая | 1.5 °С макс. |
Напряжение изоляции | 1.5 кВ (50 Гц на 1 минуту) |
Класс защиты | IP20 |
Рабочая среда | температура -20 .. +65 °С, влажность 10 .. 90% при 40 °С (без конденсата) |
Температура хранения | -40 .. +85°С |
Высота | до 2000 slm |
LED индикаторы | ошибка/сбой, статус доп. выхода |
Соединение | пружинные клемы |
Сечение провода | 0.2 ... 2.5 мм2 |
Глубина зачистки | 8 мм |
Габариты, вес | 6.2 Х 93.1 Х 102.5 мм, 46 г |
Стандарты | EN61000-6-4/2002, EN61000-6-2/2005, EN61010-1/2001 |
3.2.4 Частотные преобразователи
3.2.4.1 Частотный преобразователь фирмы Vacon NXP
Рисунок 17 Частотный преобразователь
Частотный преобразователь с максимальной функциональностью, способный решать любые задачи привода асинхронного двигателя и двигателя с постоянными магнитами на роторе. Высокая точность поддержания скорости и момента, диапазон мощностей от 0.75 кВт до 3 и более МВТ.
3.2.4.1.1 Характеристики
Таблица 8 Характеристики частотного преобразователя
Входное напряжение/мощность: | 3 фазы 380 В, 3 фазы 690 В: от 0,75 до 3000+ кВт |
Выходная частота: | 0…320 Гц (без специального ПО) |
Управление: | Векторное в замкнутой или разомкнутой системе регулирования скорости и момента; вольт-частотное |
Степень защиты: | IP00; IP21; IP54 |
Типичное применение: | Высокодинамичная и требовательная к точности управления нагрузка - краны, конвейеры, точное позиционирование и т. д.; насосы, вентиляторы большой мощности (допускается использование меньшего габарита привода) |
3.2.4.2 Преобразователь частоты TOSHIBA VFS11-4055PL-WN
Рисунок 18 Частотный преобразователь фирмы TOSHIBA
Номинальный ток эл. дв, А : 14.3
Напряжение эл. дв, В : 500
Мощность эл двигателя кВт : 5.5
3.2.4.2.1 Характеристики:
- Способ управления: линейная вольт-частотная характеристика (U/f=constant), переменный момент (квадратичная характеристика), векторное управление без обратной связи, автоматический подъем момента, автоматическое динамическое энергосбережение, управление двигателями с постоянными магнитами. Перегрузка по току 150% в течение 1мин., 200% в течение 0,5 с. 6 логических входов (65 функции) 2 релейных выхода + 1 выход с открытым коллектором (59 функций) 2 аналоговых входа 0—10В или 4—20мА (настраиваемая характеристика) 1 аналоговый выход (20 функций) ПИД-регулятор Интерфейс RS485 ModBus (опционально) Встроенный фильтр помех Степень защиты IP20
3.3 Средства автоматики второго уровня.
3.3.1 Контроллеры
3.3.1.1 SIMATIC S7-300
Программируемые контроллеры SIMATIC являются базовой системой автоматизации всех отраслей промышленного производства, объединяющей в своем составе стандартную аппаратуру управления и широкую гамму промышленного программного обеспечения.
SIMATIC S7-300 программируемый SIEMENS контроллер стандартного исполнения для эксплуатации в нормальных промышленных условиях для решения задач автоматизации низкой и средней степени сложности.
- Широкий спектр модулей SIEMENS контроллера для максимальной адаптации аппаратуры к решению любой задачи. Высокая гибкость, возможность использования систем распределенного ввода-вывода, широкие коммуникационные возможности. Удобная конструкция, простота монтажа, работа с естественным охлаждением. Простота расширения системы в ходе модернизации объекта. Высокая производительность контроллера SIEMENS благодаря наличию большого количества встроенных функций. Степень защиты IP 20 в соответствии с IEC 529 Диапазон рабочих температур при горизонтальной установке 0…60°C (-25…60°C - Outdoor) при вертикальной установке 0…40°C (-25…40°C - Outdoor) Относительная влажность 5…95%, без конденсата (RH уровень сложности 2 в соответствии с IEC 1131-2) Атмосферное давление 795 … 1080 ГПa Изоляция цепи =24 В - испытательное напряжение =500В Изоляция цепи ~230 В - испытательное напряжение ~1460В
SIMATIC S7-300F программируемый SIEMENS контроллер с встроенными функциями автоматики безопасности для эксплуатации в нормальных промышленных условиях.
Программируемый контроллер SIEMENS для построения систем противоаварийной автоматики. Проверенная технология S7-300. Построение распределенных систем автоматики безопасности, базирующихся на использовании станций ET 200S и ET 200M с F-модулями ввода-вывода, а также профиля PROFIsafe промышленной сети PROFIBUS-DP. Встроенная память данных для 64 измеряемых величин Поддержка конфигураций, включающих в свой состав стандартных и F-модулей.3.3.1.2 Промышленные контроллеры Mitsibishi

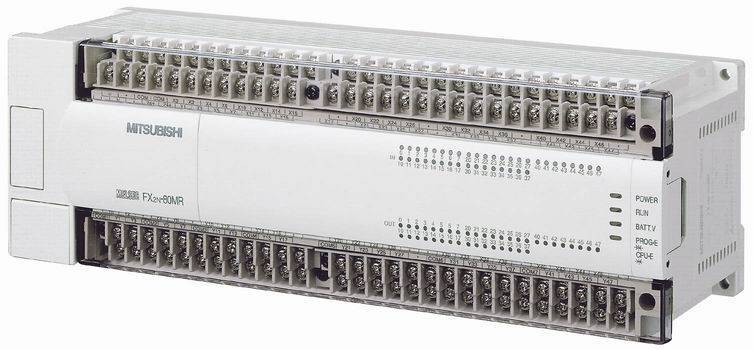

Рисунок 19 Контроллер Mitsibishi
Базовый модуль ПЛК (FX2NC-96MT-DSS), 24 В DC, 48 дискретных входов (24 В DC), 48 транзисторных выходов (5-30 В DC) подключение через разъем
Каналов дискретного вывода (Всего): 48 Последовательный интерфейс (Тип): RS-422 Шина расширения (Тип): Специальная Часы реального времени: Да Каналов ввода частоты/импульсов: 2 Энергонезависимая память (Максимальный объем): 16000 шагов программы Быстродействие: 0.080 мкс Макс. количество точек ввода-вывода: 256Таблица 9 Основные характеристики контролера
Процессор | |
Быстродействие: | 0.080 мкс (на логическую инструкцию) |
Память | |
Энергонезависимая память: Максимальный объем: Установлено: Тип: | 16000 шагов программы 8000 шагов программы RAM, EEPROM |
Интерфейс | |
Шина расширения: Тип: | Специальная |
Макс. количество точек ввода-вывода: | 256 |
Последовательный интерфейс: Тип: Разъемы: | RS-422 Mini DIN |
Дискретный вывод | |
Каналов дискретного вывода: Всего: Открытый коллектор: | 48 48 |
Коммутируемое напряжение: Постоянное: | 30 В (0,3 А выход 0-3; 0,1 А выход 4-47) |
Максимальная частота выходного сигнала: | 5000 Гц (30 кГц для каналов Y0, Y1) |
Ввод частотных/импульсных сигналов | |
Каналов ввода частоты/импульсов: | 2 |
Таймеры/счетчики: 32-разрядных: Диапазон счёта: Тип: | 2 -2147483.648~2147483.648 тыс. импульсов Однофазные, Двухфазные |
Входная частота: Режим счета импульсов: | 0~60 кГц |
Таймеры | |
Часы реального времени: | Да (опционально) |
3.3.1.4 Модуль ввода/вывода FX для контроллеров Mitsubishi
3.3.1.4.1 Модуль аналогового ввода для ПЛК FX3U, 4 канала, 16 бит
|
