Автоматизация аэрофонтанной топки установки Petroter (стр. 5 )

Рисунок 20 Модуль аналогового ввода

Таблица 10 Характеристика мадуля аналогового ввода

Аналоговый ввод
Каналов аналогового ввода: Всего:	4
Диапазоны входного сигнала: По напряжению: По току:	-10~10 В -20~20, 4.000~20.000
АЦП: Разрядность: Частота выборки:	16 бит 2000 Гц (на канал, при использовании вес 4 каналов - 500 Гц)
Гальваническая изоляция:	500 В (между аналоговыми и цифровыми цепями АС между аналоговыми и цифровыми цепями)
Погрешность:	-0.300~0.300 %

3.4 Средства автоматики для реализации промышленной сети.

3.4.1 Концентраторы

3.4.1.1 8-канальный концентратор для сети PROFIBUS PA FBCon PA CG 8way Limiter

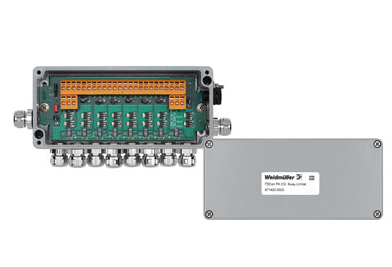

Рисунок 21 8-канальный концентратор.

3.4.1.1.1 Технические данные

Таблица 11 Технические данные концентратора

Вид защиты	IP 66
Вид монтажа	Открытый монтаж
Вид соединения защитного провода PE	Ответвление с кабельным вводом
Исполнение	Алюминиевый корпус
Кабельный ввод	Ответвление CG
Цвет	серый

3.4.2 Мультиплексоры

3.4.2.1 HART-мультиплексор Метран-670

Рисунок 22 HART-мультиплексор Метран-670

HART-мультиплексор Метран-670 (далее мультиплексор) предназначен для связи интеллектуальных HART-датчиков с компьютером или АСУ ТП.

Мультиплексор обеспечивает преобразование информационного сигнала HART в цифровой сигнал с интерфейсом RS485 или RS232, при этом аналоговый сигнал 4-20 мА токовой петли может использоваться системой регистрации и управления.

16-ти канальный HART-мультиплексор с интерфейсом управления RS485/RS232 Возможность подключения до 15 устройств на каждый канал HART-входа Порты RS485 и RS232 гальванически изолированы от линий HART Наличие взрывозащищенного исполнения: вид взрывозащиты "искробезопасная электрическая цепь" (маркировка взрывозащиты [Exia] IIC) Используется совместно с программой HART-Master или HART OPC-сервером HART-мультиплексор не является средством измерений и не вносит дополнительной погрешности в аналоговый измерительный сигнал ТУ 4219-045-12580824-2003

Рисунок 23 Схема подключения мультиплексора

3.4.3 HART-модем

3.4.3.1 HART-модем Метран-681

Рисунок 24 HART-модем Метран-681

HART модем Метран-681 предназначен для связи персонального компьютера или системных средств АСУТП с любыми интеллектуальными полевыми приборами (датчиками давления, преобразователями температуры, расхода и т. п.), поддерживающими HART-протокол. Основные достоинства модема:

обеспечивает высокую надежность приема/передачи данных; не требует применения блока питания; обеспечивает возможность настройки подключенных HART-устройств из любой точки токовой цепи; используется с программами HART-Master, HART ОРС-сервер или с любым другим программным обеспечением (AMS Device Manager, Rosemount Radar Master, Radar Configuration Tools, Engineering Assistant, Visual Instrument и т. д.) для настройки интеллектуальных устройств с HART-протоколом.

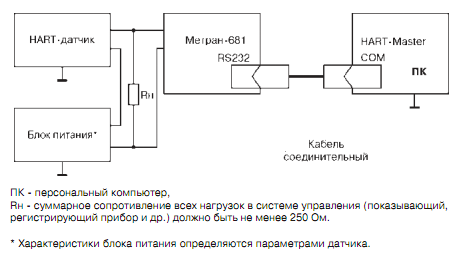

Рисунок 25 Схема внешних электрических соединений

3.4.4 Модуль ввода и вывода

3.4.4.1 Remote I/O SIMATIC ET 200

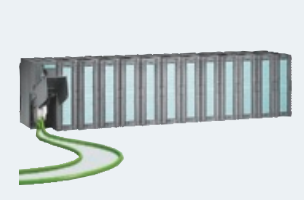

Рисунок 26 Remote I/O SIMATIC ET 200

Система The ET 200M distributed I/O разработана модульно со степенью защиты IP20. Имеется до 12 многоканальных сигнальных модулей (например, 64 цифровых входов) и функциональных модулей, а также S7-300, коммуникационные процессоры могут быть использованы в качестве модулей ввода / вывода - интерфейс к процессу. Подключение к PROFIBUS и PROFINET достигается при использовании интерфейсных модулей - опционально для PROFIBUS также используют волоконно-оптические кабели.

3.4.4.2 TH Link

Рисунок 27 TH Link

TH Link обеспечивает связь между полевым и верхнем уровнем автоматизации на полевом уровне.

Основные функции:

Создание связи между верхним и нижнем уровнем Доступ в PROFIBUS и сети Industrial Ethernet Основа для TH SCOPE, Trebing + Himstedt DTM Library, TACC and TH OPC Server DP

3.4.4.3 DP/PA Link Coupler FDC157-0

Рисунок 28 DP/PA Link Coupler FDC157-0

DP/PA Link обеспечивает связь между PROFIBUS DP и PA.

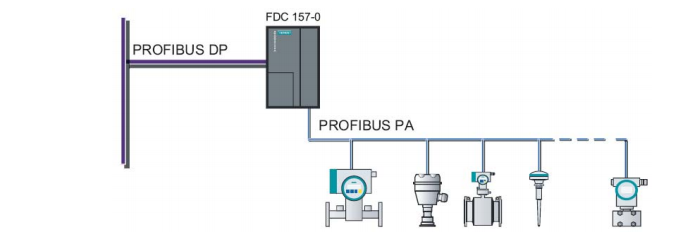

Рисунок 29 Модуль связи DP/PA coupler в автономном режим

Заключение.

В данном проекте рассмотрен анализ узла технологического процесса как объекта автоматизации, выявлены основные контура регулирования, установлены основные сигнализации отклонений технологических параметров и системы противоаварийной защиты., выбран комплекс технических средств, которые обеспечивают заданные технологические параметры управления. Внедренее данной автоматики в технологический процесс значительно скажется на безопасности, экологичости и экономичности в целом,

Список литературы.

Описание технологической схемы установки Enefit-140 (28.11.11) [WWW]

http://www. e - ope. ee/_download/euni_repository/file/2064/Enefit2.zip/____enefit140.html

Автоматизация технологических процессов (28.11.11) [WWW]

http://ru. wikipedia. org/wiki/%D0%90%D0%B2%D1%82%D0%BE%D0%BC%D0%B0%D1%82%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F_%D1%82%D0%B5%D1%85%D0%BD%D0%BE%D0%BB%D0%BE%D0%B3%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85_%D0%BF%D1%80%D0%BE%D1%86%D0%B5%D1%81%D1%81%D0%BE%D0%B2

D-FL 200 Ультразвуковой расходомер для измерения расхода воздуха или дымовых газов (28.11.11) [WWW]

http://www. ppm-systems. ru/catalognew/?pid=a270d3ea&id=e47f3f9b

Серия EE75 - высокоточный промышленный датчик для измерения скорости воздуха/газа и температуры (термо-анемометр) (28.11.11) [WWW]

http://www. /produkte/stroem/hlktransm/EE75.htm

Интеллектуальный высокоточный датчик разности давлений/уровня с HART-протоколом  (28.11.11) [WWW] http://www. bdsensors. ru/products/product_info. php? id=19
Элемер-100 интеллектуальный датчик давления (28.11.11) [WWW]

http://www. elemer. ru/production/pressure/elemer_100.php

Преобразователь сигналов. Преобразователь термопар. Нормирующий преобразователь температуры. (28.11.11) [WWW] http://www. /%D0%BD%D0%BE%D1%80%D0%BC%D0%B8%D1%80%D1%83%D1%8E%D1%89%D0%B8%D0%B9_%D0%BF%D1%80%D0%B5%D0%BE%D0%B1%D1%80%D0%B0%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B0_%D1%82%D0%B5%D1%80%D0%BC%D0%BE%D0%BF%D0%B0%D1%80 Резистивный термометрPt100. (28.11.11) [WWW] https://www. elfa. se/elfa3~ee_ru/elfa/init. do? item=76-701-15&toc=19391 Преобразователь частоты TOSHIBA (28.11.11) [WWW] http://www. elcomspb. ru/pricelist/automat/preobrazovateli-chastoti-toshiba/vfs11-4055pl-wn/ Преобразователь частоты (28.11.11) [WWW]

http://www. alfa-prom. ru/e_freq_transf. html

SIMATIC программируемые контроллеры SIEMENS (28.11.11) [WWW]

http://www. ste. ru/siemens/contr. html

Контроллеры Mitsubishi  (28.11.11) [WWW]

http://www. ipc2u. ru/catalog/A/AJ/

Технология Petroter

http://www. vkg. ee/rus/razvitie/ispoljzuem-e-tehnologii/petroter (28.11.11) [WWW]

ТЕХНИЧЕСКИЕ СРЕДСТВА АВТОМАТИЗАЦИИ

http://www. ict. edu. ru/ft/004950/elisarov. pdf (28.11.11) [WWW]

Концентратор PROBIBUS PA

http://catalog. /procat/Product. jsp;jsessionid=EDE9A7A73CD6826F0FD10B8AD8723A46?productId=(%5b8714230000%5d)&page=Product (28.11.11) [WWW]

HART-модем Metran - 681

http://www. metran. ru/catalog/ao/681.html (28.11.11) [WWW]

HART-мультиплексор Метран-670

http://www. metran. ru/catalog/ao/670.html (28.11.11) [WWW]

SIMATIC ET 200

http://www. paratrasnet. ro/pdf/automatizari-industriale/SIMATIC-ET200.pdf (28.11.11) [WWW]

Основы PC7

http://old. automation-drives. ru/as/download/doc/simatic_pcs7/1_Basics_r. pdf (28.11.11) [WWW]

TH Link

http://www. t-h. de/en/industrial-communication/products/th-link. html (28.11.11) [WWW]

Шинные модули связи DP/PA coupler

http://cache. automation. /dnl/DUxNjU1AAAA_1142696_HB/DP_PA_Koppler_r. pdf (28.11.11) [WWW]
