Сигналы с выходов информируют о положении задвижки, используются в качестве вспомогательных для повышения качества процесса регулирования, когда в качестве исполнительного механизма используется запорно-регулирующий клапан. За каждым регулятором закреплено по два выходных реле. При этом, если регулирование двухпозиционное, то второе реле может быть использовано для сигнализации срабатывания одного из четырех компараторов «Тревога».

Для регистрации температуры и влажности в камере термостарения в качестве первичных преобразователей используется термометр сопротивления платиновый ТСП-1ООП, сигнал с которого поступает на вторичный регистрирующий прибор РМТ 49 D, где происходит запись показаний.

Клапан КЗРДУ 25 D предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.

МТП-4

Рисунок 4 – МТП4

  Таблица 1 - Технические характеристики МТП-4

1. Верхние значения диапазона показаний, кгс/см2	1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400
2. Класс точности	4
3. Температура окружающей среды, °С	-50...+65
4. Климатическое исполнение	У1.1
5. Относительная влажность при температуре 35°С, %, не более	98
6. Степень защиты от пыли и воды	Пыле брызга защищенное
7. Присоединительная резьба	М12х1,5
8. Работоспособность после воздействия вибрации в диапазоне частот, Гц с ускорением, g, не более	20...25 2
9. Диаметр корпуса, мм	60
10. Масса, кг, не более	0,25

Таблица 2- Технические характеристики термометра сопротивленияWikatr 30

Диапазон измерения температур, °C	-50...+200
Выходной сигнал, мА	Pt100 или 4-20мА или 0-10V
Макс. рабочее давление, бар	40
Диаметр штока, мм	6
Пылевлагозащита	IP65
Детали, соприкасающиеся с измеряемой средой	Нерж. сталь
Резьба	G1/2B
Страна-производитель	Германия

  Рисунок 5 Конструктивное исполнение ТСП-100П

  Рисунок 6 ТСП-100П

Платиновые термометры сопротивления ТСП-100П предназначены для использования в различных производственных процессах. Они отличаются минимальной погрешностью и широким диапазоном рабочих температур: данный прибор может применяться даже при +1100 0С.

Класс допуска – это максимально допустимое отклонения от номинальной зависимости сопротивления от температуры, выраженное в Цельсия.

Технические характеристики:

Рабочий диапазон температур от ?50 до +180 ?С; Класс допуска В (допустимые отклонения ±(0,15?С + 0,002Т), где Т – температура измеряемой среды); Условное давление 10 МПа; Величина рабочего тока, не более 5 мА; Показатели тепловой инерции, не более 30 с; Сопротивление изоляции 100 МОм.

Термопреобразователи сопротивления устанавливают в бобышках, внутренняя резьба которых должна быть равна наружной резьбе присоединительного штуцера термопреобразователя.

Чувствительный элемент термопреобразователя сопротивления находится в конце защитного чехла.

Бобышка приварная - это деталь, привариваемая к технологическому трубопроводу или аппарату.

ТРМ10

  ТРМ10 применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

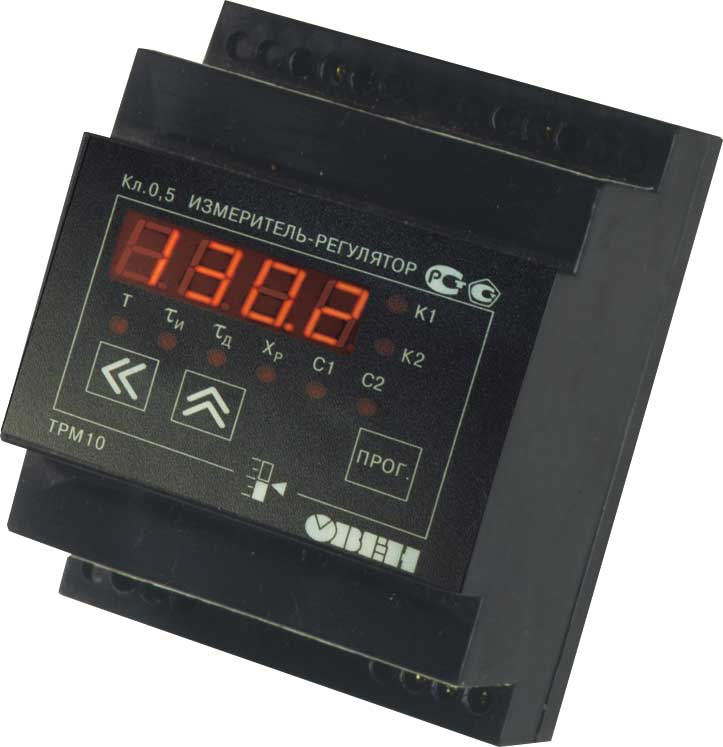

Рисунок 7 ТРМ10

Технические характеристики:

Напряжение питания: 90…245 В переменного тока; Частота напряжения питания: 47...63 Гц; Входное сопротивление при подключении источника сигнала: тока: 100 Ом ± 0,1 % (при подключении внешнего резистора); напряжения: не менее 100 кОм;

Предел допустимой основной погрешности: ±0,25 %, Скорость передачи данных: 4.8 кбит/с; Типы выходного устройства: выход для управления твердотельным реле; Электрические характеристики: выходное напряжение 4...6 В, макс. выходной ток 50 мА.

Два входа для измерения температуры с помощью датчиков:

термопреобразователь сопротивления типа ТСМ/ТСП; термопара ТХК; датчики с унифицированным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.

Масштабирование шкалы - при работе с датчиками, формирующими на выходе унифицированный сигнал тока или напряжения, диапазон измерения задается в соответствии с диапазоном работы применяемого датчика. При изменении аналоговых сигналов прибор осуществляет линейное преобразование входной величины в реальную физическую величину в соответствии с заданным диапазоном измерения по определенной формуле.

Цифровая фильтрация - уменьшает влияние помех (электромагнитные процессы в атмосфере, электрические устройства).

оррекция измерения - корректирует измерения физической величины по статической характеристике.

Возможность вычислять квадратный корень из измеряемой величины и индикации результата вычислений (например, для регулирования расхода).

Возможность вычислять разность двух измеряемых величин и ее индикация.

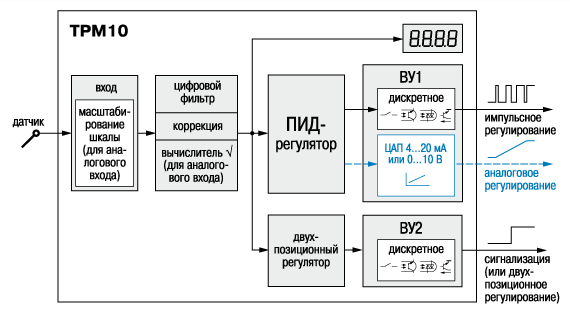

Рисунок 8 Блочно-модульная схема ТРМ10

Логические устройства предназначены для выполнения главных функций по реализации алгоритмов регулирования САР.

Каждое ЛУ может работать в одном из 3-х режимов:

двухпозиционный регулятор; аналоговый П-регулятор; измеритель-регистратор.

ЛУ работает в режиме:

двухпозиционного регулятора, если ВУ - ключевого типа (в модификации обозначено буквами Р, К, С); аналогового П-регулятора  или измерителя-регистратора, если ВУ - ЦАП с выходным сигналом 4...20 мА в модификации обозначен буквой И).

Выходные устройства предназначены для формирования выходного сигнала и подачи на исполнительное устройство.

В ТРМ202 устанавливаются два ВУ в одном сочетании:

два одинаковых ключевых ВУ (электромагнитное реле, транзисторные или симисторныеоптопары); два цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.

Двунаправленный интерфейс RS-485 для связи с ЭВМ представляет следующие возможности:

регистрировать данные на ЭВМ; устанавливать конфигурацию прибора с компьютера.

В качестве программного обеспечения можно использовать SCADA - систему ОВЕН ОРС-сервер или любое другое программное обеспечение (при наличии соответствующего драйвера).

RS-485 обеспечивает обмен данными между несколькими устройствами по одной двухпроводной линии связи.

КЗРДУ 25

  Клапан запорно-регулирующий КЗР Ду25 фланцевый применяется на центральных и индивидуальных тепловых пунктах, в системах горячего водоснабжения, вентиляции, в областях народного хозяйства. Клапан является запорным устройством, а также предназначен для автоматического регулирования техпроцессов.

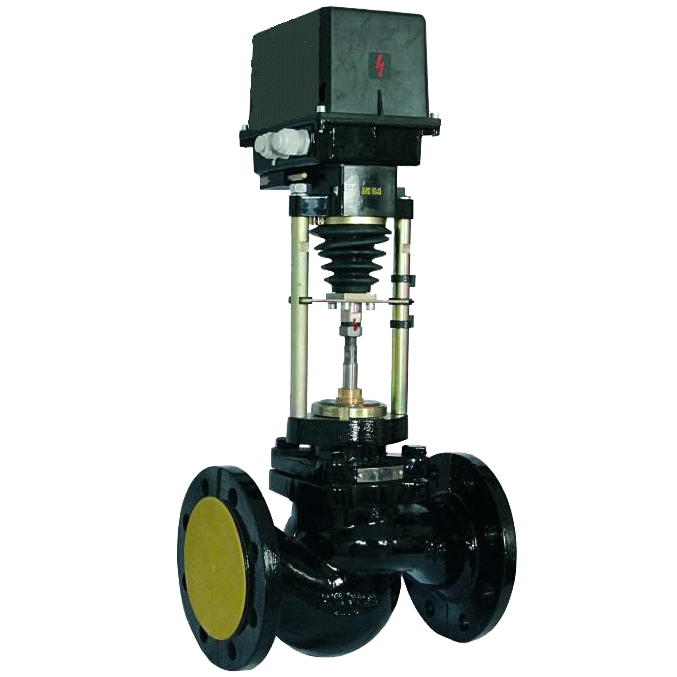

Рисунок 9- КЗР ДУ25

МПР-51
Программируемый регулятор ОВЕН МПР 51 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо - и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

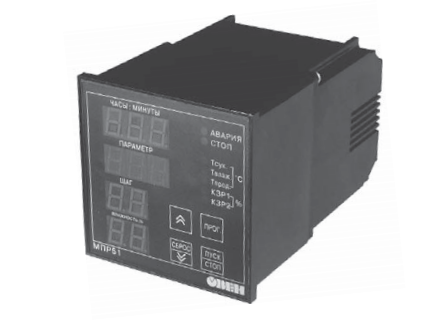

Рисунок 10- МПР51 Щ4

Схема 1- Блочно модульная МПР51

Таблица 3- Технические характеристики МПР51

Технические характеристики	Показатели
Напряжение питания	150…242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока
Диапазон измерения при использовании (в скобках указана разрешающая способность):
датчика ТСМ	–50...+200 °С (0,1 °С)
датчика ТСП, Pt100	–80...+750 °С (0,1 °С)
датчика положения задвижки	0...100 % (1 %)
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)	±0,5 %
Количество входных каналов, из них:	5
температуры	3
положения задвижки	2
Количество каналов регулирования	2
Количество выходных реле	5
Количество выходных транзисторных ключей	8
Период следования управляющих импульсов на выходе регулятора	1...120 с
Максимально допустимый ток нагрузки устройств управления:
э/м реле (при ~220 В или =30 В)	4 А
транзисторного ключа (при постоянном напряжении =50 В)	200 мА

Технические характеристики	Показатели
Интерфейс связи с ПК	последовательный, RS-232 (через адаптер сети АС2) или RS-485
Длина линии связи прибора с АС2	не более 1000 м
Тип корпуса	щитовой Щ4
Габаритные размеры	96х96х145 мм
Степень защиты корпуса со стороны передней панели	IP54
Условия эксплуатации
Температура окружающего воздуха	+1...+5 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	30...80 %

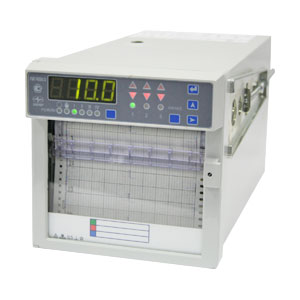

Рисунок 11-PMT 49D
