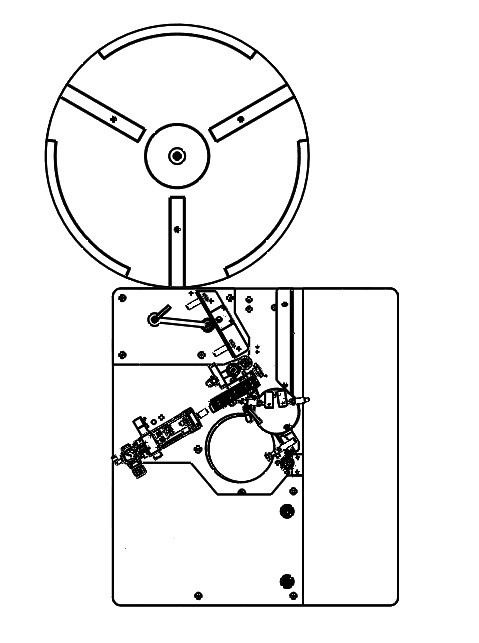

РИСУНОК 2.ОБЩИЕ РАЗМЕРЫ (ВИД СПЕРЕДИ)          РИСУНОК 3.ОБЩИЕ РАЗМЕРЫ (ВИД В ПРОФИЛЬ)

ДЕТАЛИ И УЗЛЫ МАШИНЫ

ДЕТАЛИ И УЗЛЫ МАШИНЫ

НОМЕР

Группа

Номер

Содержит

1

Станина

0100129

X

2

Клеянка EP-C

0600052

X

3

Место подачи материала

0500058

X

4

Очиститель ленты

5000971

X

5

Нижний обрезочный цилиндр

500974

X

6

Роликовая опора

1800015

X

       РИСУНОК 4.ОБЩИЕ РАЗМЕРЫ (изометрическое изображение)                                         ТАБЛИЦА 2.ДЕТАЛИ И УЗЛЫ МАШИНЫ*



УСТАНОВКА И ЗАПУСК Ограничения по использованию

Эта машина предназначена для работы со следующими материалами:

• Деревянные бритвенные панели (без ламинирования).

• M. D.F.  Подача должна производиться с краями толщиной от 0,4 до 3 мм. Имеются следующие материалы: 1

• ПВХ, ABS и еще один ламинированный пластик.

• Меламиновые продукты.

• Деревянная катушка.

• Края толщиной от 0,4 у 3 мм

* Клей должен быть снабжен следующими типами клея:

• EVA Производитель не несет ответственности за повреждения, возникшие в блоке клея, вызванные использованием других источников питания, таких как PUR (  Что не допускается) или разные клеи.  Не предполагается использование других материалов, отличных от тех, которые указаны здесь.  Любое использование машины с различными подающими материалами считается неприемлемым.  Машина была разработана для работы в закрытых промышленных условиях.  Любое другое использование машины в неправильных условиях должно рассматриваться как плохое использование.

НЕ нашли? Не то? Что вы ищете?
Перемещение и расположение машины

Станок следует поднимать и перемещать только с помощью вилочного погрузчика, который должен быть оснащен вилами, установленными под корпусом машины.  При снятии и перемещении машины необходимо принимать все возможные меры предосторожности, чтобы избежать любых рисков из-за неожиданного движения, которое может привести к травмам или повреждениям людей или товаров ( Избегайте  внезапного движения машины).  Машина должна быть размещена в месте с достаточной структурной стабильностью, чтобы гарантировать, что вес машины поддерживается правильно.  Он должен быть помещен в оптимальное положение для своих рабочих требований.  Электрическое соединение должно быть легко доступно, а освещение должно обеспечивать хороший обзор всех частей машины.  После установки машины его необходимо отрегулировать с помощью ножек, пока не будет достигнута хорошая стабильность и уровень.

РИСУНОК 5.Перемещение машины

Безопасные зоны для оператора

Командная зона машины должна быть легко доступна операторам и должна быть размещена вне зоны, где могут быть опасности или опасности для операторов.  Из этой области и работая в положении, когда управление можно манипулировать, оператор имеет достаточную видимость всей машины, также будучи защищенной от любой опасной части.  Требуется только один оператор для работы с машиной, хотя лучше работать с двумя операторами.  Оператор должен быть расположен перед машиной, чтобы ввести деревянные панели, а затем поднять обрабатываемую и обработанную деревянную панель.  Зона безопасности для оператора показана на изображении 6. Внутри зоны безопасности, подробно описанной на изображении ниже, важно уделять большое внимание тому, чтобы зона безопасности была занята другими объектами, которые могли блокировать или препятствовать  работе станка.

РИСУНОК 6. Безопасные зоны для оператора



Установка электрооборудования

Чтобы начать электромонтаж, необходимо подключить главный выключатель машины.  Вы можете найти его, открыв соединительную коробку, расположенную в нижней левой части машины.  Предпочтительно не подключать машину до тех пор, пока она не будет помещена в ее окончательное местоположение.  Проверьте также, что основное напряжение равно значению на пластине характеристик, расположенному в верхней части соединительной коробки.  Также необходимо проверить, что электрическая сеть, в которой будет подключаться машина, удовлетворяет следующим требованиям безопасности:

• Электромонтаж должен соответствовать директивам сообщества и соответствовать стандартам в соответствии с пунктом 1.3 настоящего руководства по эксплуатации.

• Необходимо сделать заземление.

  • Должны быть предусмотрены предохранители и предохранительные выключатели для защиты от коротких замыканий на каждом проводе, за исключением нейтральных и заземляющих проводов.

• Для подключения проводов, которые поступают от сети к клеммам, мы должны ввести кабели, идущие от главного выключателя в трех соединительных разъемах R0, S0, T0 и N0, пропуская их через крепеж.  Соединение должно быть выполнено с помощью проводных разъемов, а минимальная часть заземляющего провода будет указана в приложении «Электрическая схема».

ПРЕДУПРЕЖДЕНИЕ.!!! Перед началом соединения и установки машины мы должны проверить, что напряжение между клеммами R0, S0 и T0 составляет 388 В, а между каждой фазой и нейтралью - 220 В.  В тех машинах, которые подключены к трехфазной сети с напряжением 220 В, напряжение между фазами должно быть 220 В.  Обратите внимание, что неправильное соединение или установка вызовут непоправимый ущерб внутри электрических преобразователей машины.  Этот факт связан с потерей гарантии на машину.

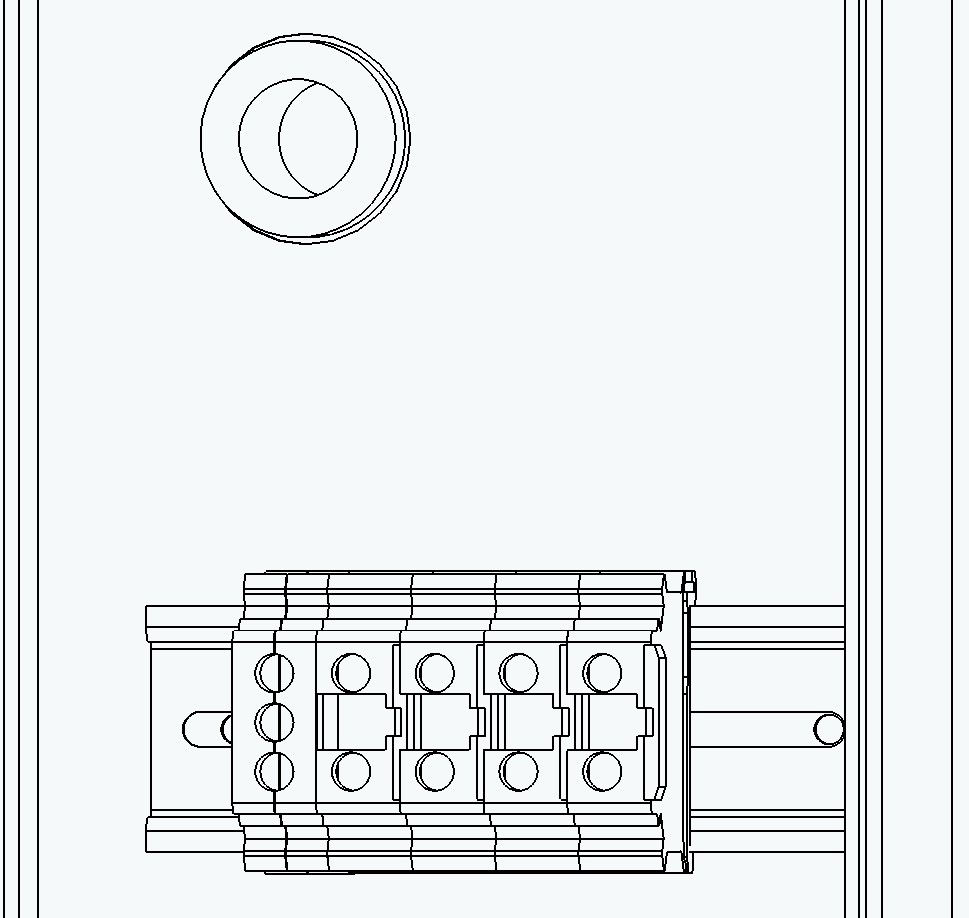

РИСУНОК 7. ТЕРМИНАЛЫ ОБЩЕГО ПЕРЕКЛЮЧАТЕЛЯ

Машина имеет устройство контроля напряжения, реле последовательности фаз и реле выпадения фазы. Это защитное устройство специально разработано на случаи перенапряжения, недостаточного напряжения и выпадения фазы. По этой причине это устройство помещается в блок питания машины перед основным выключателем (см. более подробную информацию в приложении «Электрическая схема»).

ОЧЕНЬ ВАЖНО ЗНАТЬ, ЧТО КАЖДЫЙ РАЗ ПРИСТУПАЯ К УСТАНОВКЕ МАШИНЫ И КАЖДЫЙ РАЗ ПРИ ОТКЛЮЧЕНИИ ИСТОЧНИКА ПИТАНИЯ МАШИНЫ, НЕОБХОДИМО СБРОСИТЬ НА МОНИТОРЕ ПОКАЗАТЕЛИ НАПРЯЖЕНИЯ, ПОКАЗАТЕЛИ РЕЛЕ ПОСЛЕДОВАТЕЛЬНОСТИ ФАЗ И РЕЛЕ ВЫПАДЕНИЯ ФАЗЫ.

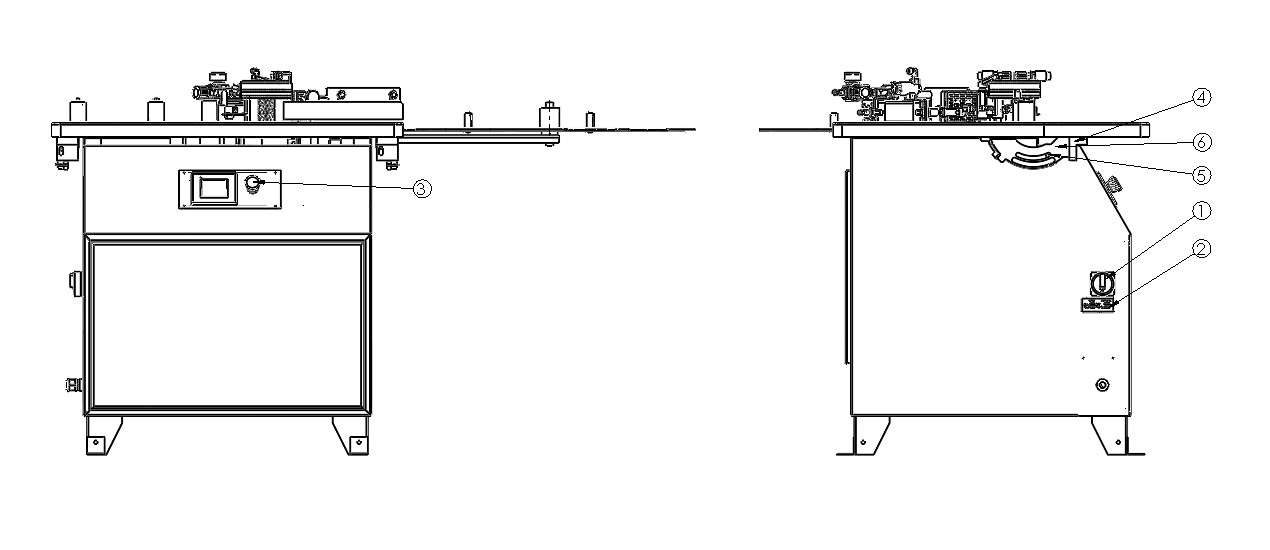

РИСУНОК 8.УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ


ЭТАПЫ УСТАНОВКИ ЭЛЕКТРООБОРУДОВАНИЯ

1

Общая кнопка вкоючения-выключения ON-OFF

2

Табличка характеристик

3

Кнопка остановки

4

Инструмент прямой облицовки

5

Фиксатор наклона машины

6

Инструменты для наклона машины

ТАБЛИЦА 3. ЭТАПЫ УСТАНОВКИ ЭЛЕКТРООБОРУДОВАНИЯ


Установка пневматики

Подключение источника питания должно быть выполнено с помощью пневматической трубки.  Мы могли бы получить характеристики трубки, посмотрев на приложение «Пневматическая диаграмма».  Мы должны подключить трубку к устройству для обработки воздуха с помощью гнездового гнезда, установленного на машине.  Давление должно быть установлено в пределах от 6 до 7 бар.  Устройство для очистки воздуха состоит из фильтра, который очищает воздух от пыли и влаги, что может повредить клапаны и уплотнения привода.  Регулятор давления позволяет нам работать с требуемым давлением до оптимального рабочего значения.

Запуск и остановка

ПЕРЕД НАЧАЛОМ ОБСЛУЖИВАНИЯ СЛЕДУЕТ КАЖДЫЙ РАЗ УБЕДИТЬСЯ, ЧТО МАШИНА ПОЛНОСТЬЮ ОСТАНОВЛЕНА, ИСКЛЮЧАЯ ЛЮБУЮ ВОЗМОЖНОСТЬ ЕЕ СЛУЧАЙНОГО ДВИЖЕНИЯ ДАЖЕ КОГДА ДЕТЕКТОРЫ НОСТАЮТСЯ ВКЛЮЧЕННЫМИ. ДЛЯ ЭТОГО НЕОБХОДИМО АКТИВИРОВАТЬ КНОПКУ АВАРИЙНОЙ ОСТАНОВКИ.

• Чтобы включить машину, мы должны включить общий переключатель в положение ON (см. № 1 изображение 8).  Прежде, мы должны проверить, что количество клея в баке (см. № 3 изображение 9) достаточно для выполнения работы

• Включите выключатель зажигания и проверьте, включен ли термостат, и показывает текущую температуру клея, а также температуру уставки.  Если эти проверки в порядке, то мы можем нажать кнопку запуска.

• Полное задержание машины достигается, когда мы нажимаем кнопку STOP (номер 3 изображения 8), или мы включаем общий переключатель в положение OFF.

• Если мы понимаем, что направление вращения неверно, мы должны изменить его на преобразователь.

НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ КНОПКИ АВАРИЙНОЙ ОСТАНОВКИ ДЛЯ ОСТАНОВКИ МАШИНЫ В НОРМАЛЬНЫХ РАБОЧИХ УСЛОВИЯХ. КНОПКОЙ АВАРИЙНОЙ ОСТАНОВКИ РАЗРЕШАЕТСЯ ПОЛЬЗОВАТЬСЯ ТОЛЬКО В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ.

Дозировка клея

Необходимо использовать ручку крышки клеянки (см. номер 4 на рисунке 9) для регуляции толщины на дозировочных роликах. Если мы поворачиваем ее по часовой стрелке, толщина увеличивается, и - уменьшается, если поворачивать против часовой стрелки.

Устройство состоит из двух роликов, один из которых используется для нанесения клея на полосу/ленту, другой - для нанесения клея на кромку. Если нужно заменить выбранный ролик, необходимо предварительно закрыть отверствие клеянки роликом, после чего будет доступен второй ролик.
