Кромкооблицовочный станок с использованием термоплавкого клея (стр. 3 )

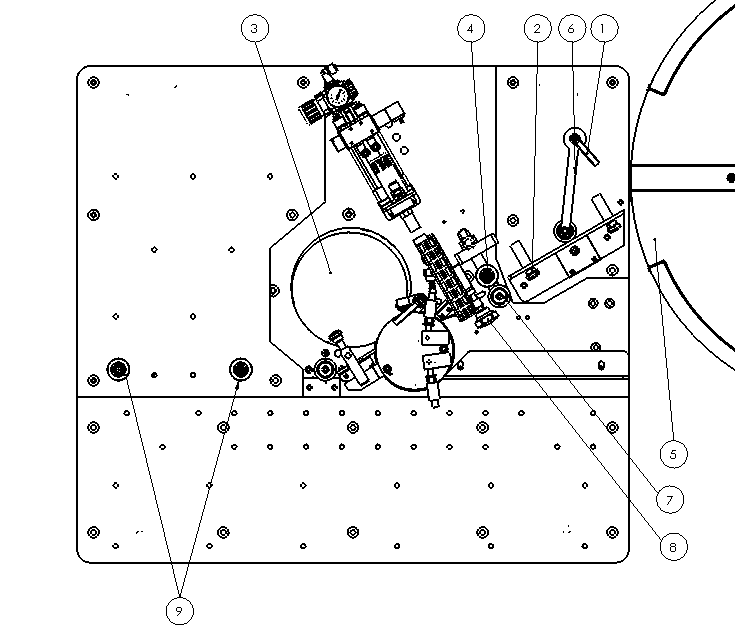

РИСУНОК 9. Участки регулировки машины (вид снизу/днища)

Участки регулировки машины
1	Блокирующий фиксатор прижимного рычага с роликом
2	Регулятор высоты кромки
3	Бак для клея
4	Ручка крышки клеянки
5	Роликовая опора
6	Рычаг прижимного ролика
7	Рычаг прижима  направляющего ролика
8	Регулятор высоты
9	Прижимные ролики

ТАБЛИЦА 4. Участки регулировки машины

Подача и регулировка материала Подача и регулировка ленты

Положить рулон на круг для поддержания кромочного материала (номер 4, изображение 9), отодвинуть прижим валика для пропуска кромки, а затем протянуть кромку до линии обрезки и отпустить прижим валика (№6, рисунок.9), надавив на  кромку. Установить регуляторы высоты кромки (Номер.2 рисунок.9) оставив небольшой зазор, чтобы кромка могла свободно проходить. Наконец, отрегулируйте рабочее давление для подающего ролика (рисунок № 9). А затем установите правильное давление  регулятором давления в соответствии с приложением «Пневматическая схема».

Подача и регулировка полос

Для перехода к использованию кромочного материала фиксированной длины нужно снять валик (№4 изображение 9), тогда давление будет осуществлять прижим для кромки фиксированной длины. Настройте необходимое давление с помощью регулятора давления (см. Приложение «Пневматическая схема»). Поместите пакет полос параллельно алюминиевому L-образному кронштейну и отрегулируйте регуляторы высоты до соответствующей высоты полос. Затем отрегулируйте заслонку для полос кромки с помощью регулятора (номер 8 изображение 9), так что только одна полоса кромки проходила одновременно. Активировать переключатель прижима для кромочного материала фиксированной длины. Следует всегда помнить о регулировки прижимного валика. (№6 изображение 9).

Настройка рабочей скорости

Рабочую скорость можно изменить с помощью преобразователя частоты, представленного на  ПАНЕЛИ УПРАВЛЕНИЯ. Нажимая на кнопку со стрелкой вверх, получим увеличение частоты до 66 Гц (около 6,5 м / мин). Нажимая на кнопку со стрелкой вниз, уменьшаем частоту до 33 Гц (около 3,5 м / мин).

Настройка датчика длины

Чтобы отрегулировать длину резки, нажмите клавишу, которая появляется выше, в ПАНЕЛИ УПРАВЛЕНИЯ. Введите требуемую длину в миллиметрах клавишами + / -. Когда оператор нажимает на педаль питания, автоматически происходит обнуление.

Регулировка цепи

Чтобы отрегулировать натяжение цепи, мы должны приводить в действие винт (Номер.1рисунок.10), но ранее мы должны были ослабить болт (№ 2, рисунок.10). Однако следует иметь в виду, что натяжение не должно быть чрезмерным, потому что в этом случае не будет правильно работать привод подачи кромки.

РИСУНОК 10. Натяжение цепи

Натяжение цепи
1	Винт регуляции натяжения цепи
2	Винт натяжения ремня
3	Регулятор растяжения
4	Привод прижимных роликов
5	Привод роликов клеевого узла
6	Привод направляющего ролика
7	Редукторный двигатель

ТАБЛИЦА 5. Натяжение цепи

Обработка кромок:

Обработка панелей может выполняться в ручном или автоматическом режиме. Нужно выполнить следующие шаги:

Автоматическая обработка кромок

Поверните поворотный переключатель автоматический режим и в счетчике указать длину обрабатываемой поверхности. Когда кромка и клей готовы, нажимается правая педаль (подача кромки) и держится до тех пор, пока кромка достигнет прижимного вала. В этот момент следует подать заготовку для намазывания клеем. Кромка будет обрезана автоматически, когда достигнет запрограммированного значения.

Ручная обработка кромок

Переключатель перевести в ручной режим. Подача осуществляется правой педалью. Обрезка кромки не будет автоматической: для обрезки кромки следует использовать левую педаль.

Обработка кромок прямых заготовок

Для работы с прямыми заготовками лучше поднять дополнительный стол для достижения равномерных свесов. Для этого используется винт, который фиксирует стол (№ 4).

Обработка панелей со скошенной кромкой

В этом случае оба стола должны быть на одном уровне, а наклон достигается путем ослабления фиксаторов (Номер.5 рисунок.7), градусы показаны на линейке (№ 6, рис.7).

Обработка панелей с изогнутой кромкой

Сначала необходимо снять прижимные ролики (номер 9 рисунок 8), оставив только основной прижимной ролик. Обе панели должны быть на одном уровне, с хорошим зазором от полосы на краю панели; искусственная панель той же формы, что и рабочая панель толщиной, необходимой для перекрытия ленты снизу, должна быть помещена под рабочую панель. Рекомендуется начать работу со скоростью около 3 м/мин, чтобы привыкнуть к этому режиму обработки. Если панель должна быть обработана по окружности, нахлест на стыке должен быть отрезан подходящим инструментом как можно быстрее, до того, как остынет клей. Для такой работы предпочтительно использовать клей с точкой плавления около 140 / 150 0С (284 0F / 3020F).

Техническое обслуживание и чистка машины:

ДО НАЧАЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ МАШИНЫ НЕОБХОДИМО ПРОВЕРИТЬ, ЧТОБЫ ЭЛЕКТРИЧЕСКАЯ И ПНЕВМАТИЧЕСКАЯ СИСТЕМЫ МАШИНЫ БЫЛИ ПОЛНОСТЬЮ ОТКЛЮЧЕНЫМИ.

ЭТУ ПРОЦЕДУРУ ДОЛЖЕН ВЫПОЛНЯТЬ ТОЛЬКО ОБУЧЕННЫЙ И ПОДГОТОВЛЕННЫЙ ОПЕРАТОР.

Ежедневное техническое обслуживание:

Это техническое обслуживание должно выполняться ежедневно и перед каждым вводом в эксплуатацию машины:

• Перед запуском машины убедитесь, что нет никаких элементов, блокирующих движение станции и двигателей, поскольку это может спровоцировать повреждения или травмы.

• Проверьте правильность всех давлений.  Это техническое обслуживание должно выполняться ежедневно, и каждый раз, когда мы заканчиваем работу с машиной

: • Для проверки состояния клея необходимо провести визуальный осмотр в клеевом горшке.

• Очистите рабочую зону давлением воздуха, чтобы удалить остатки материала.  Эти остатки могут создать депозит в некоторых рабочих группах и испортить их.  • Убедитесь, что основной кабель питания не показывает никаких признаков вырезания или ожога.

• Проверьте состояние резаков и трассеров.

Еженедельное техническое обслуживание:

Это обслуживание выполняется еженедельно:

• Выполняйте все ежедневное обслуживание, указанное в пункте 5.1.

• Очистка клеевого горшка, чтобы он остался пустым и удалить следы клея.

• Проверьте уровень безопасности электроустановки.

• Проверьте, что все механические компоненты заблокированы.

• Изучите проводную изоляцию, хорошую работу электрических устройств и непрерывность проводки защитного проводника.

• Проверьте состояние и натяжение трансмиссионных шестерен и комплекта трансмиссии. Цепь натянута путем простого ослабления крепежных винтов и перемещения большой шестерни для достижения необходимого натяжения.

• Слив фильтрующей группы для удаления воды и загрязнений.

Техника безопасности Общие правила техники безопасности

Эксплуатанту машины следует дать указание обеспечить надлежащее использование машины и соответствующих защитных устройств и аксессуаров.  Это руководство по эксплуатации должно быть тщательно прочитано, чтобы узнать его полезность, потенциальные ограничения и возможные опасности, которые могут возникнуть.

• Подключение аппарата должно выполняться только уполномоченными лицами.  • Правильно отрегулируйте все предохранительные устройства и станки в соответствии с настоящим руководством.

• Выполнять с частотой, требуемой в процессе профилактического обслуживания машины.

• Перед началом работы и перед включением машины убедитесь в том, что устройства управления и работы всегда свободны от материала обрезки фарша выше.

• Перед началом любой операции с машиной убедитесь, что на рабочей площадке нет людей или других препятствий, которые могут быть источником опасности.  • Убедитесь, что кабельное соединение с электрической сетью хорошо растянуто и разворачивается.

  • Не размещайте легковоспламеняющиеся вещества в непосредственной близости от машины, так как любая возможная искра может привести к взрыву или возгоранию.

• Необходимо, чтобы оператор всегда размышлял о возможных последствиях, прежде чем приближаться к наиболее опасным районам.

• Никогда не удаляйте защитные покрытия, окрашенные в желтый цвет, на хвостовую группу.  Это предотвращает возможный риск горения оператора.

• Всегда выключайте машину, когда она не используется.

• Не прикасайтесь и не манипулируйте движениями, сделанными на местах, не выключая машину, не проверив, чтобы не было остаточного движения.

Средства индивидуальной защиты

В зависимости от выполняемой работы потребуется следующее индивидуальное защитное оборудование:

• Защита глаз: во время подготовительных работ

• Защитная обувь: надевайте защитную обувь на рабочем месте.

• Защитная пылезащитная маска: если операции регулировки, требуемые для обработки материала без аспирационного устройства, должны носить защитную маску.

• Защитные перчатки: при работе с горячими деталями, клеями или режущими инструментами.
