Компактный четырехпоточный внутренний блок кассетного типа с регулируемым расходом хладагента серии MC4W (стр. 2 )

Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру, 19 °C по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального). Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6°C по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального). Модель мощностью 1,5 кВт доступна то лько для серий SDCI, DCI и MDCI.

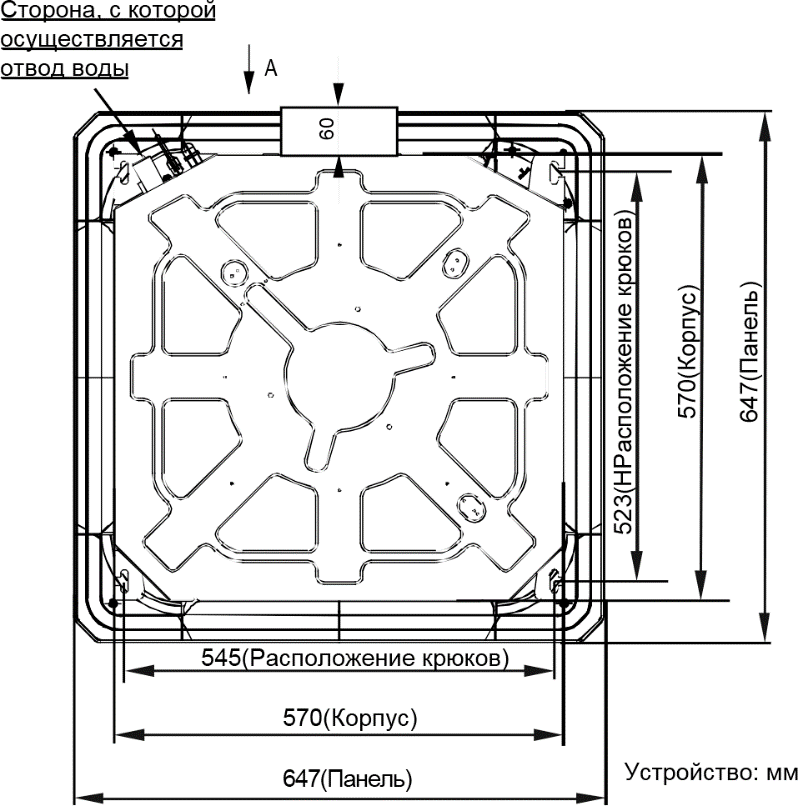

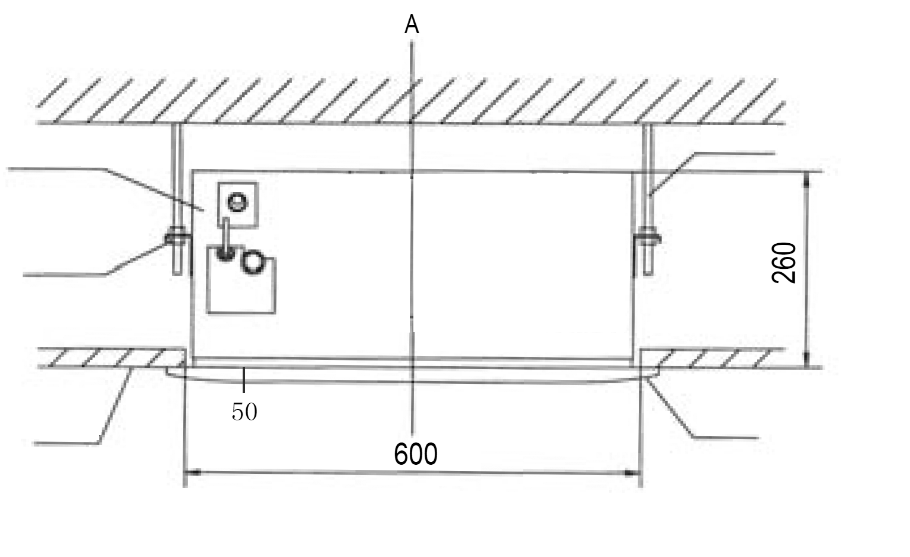

3.Размеры

4. Пространство для обслуживания

Требования к месту установки:

Достаточно места для установки и технического обслуживания. Потолок горизонтальный, и его структура должна выдерживать вес внутреннего блока. Отсутствуют препятствия для выхода и входа, а воздействие наружного воздуха минимальное. Поток воздуха распределяется по всему помещению. Соединительная трубка и водоотводная трубка может быть отсоединена без усилий. Отсутствует непосредственное излучение от нагревательных элементов.

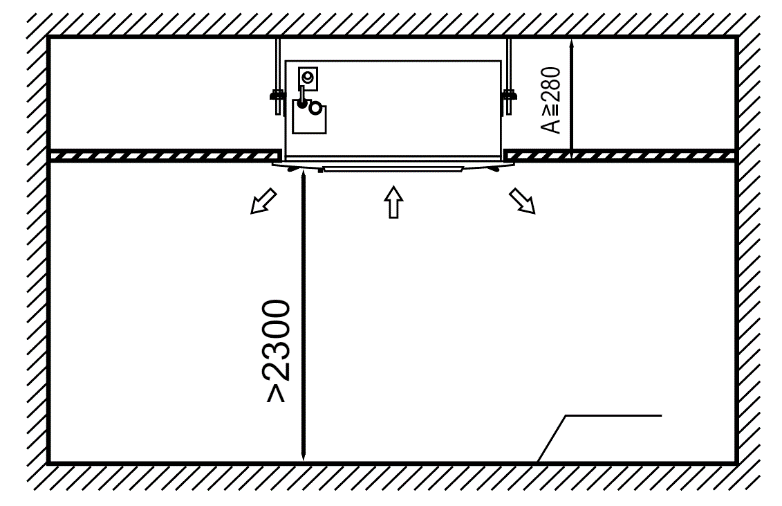

Расстояние между панелью и полом в помещении должно составлять более 2,3 метров.

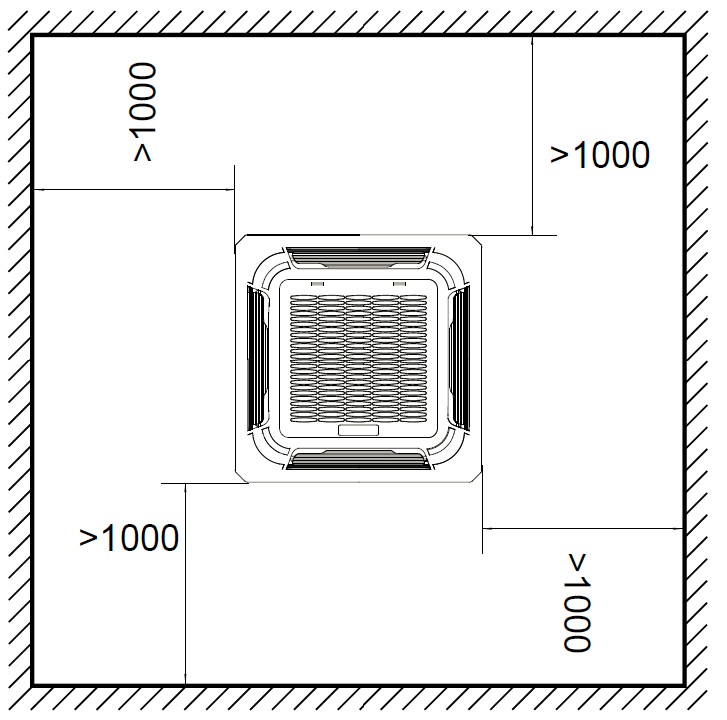

Расстояние до стены с каждой стороны блока должно составлять более 1 метра.

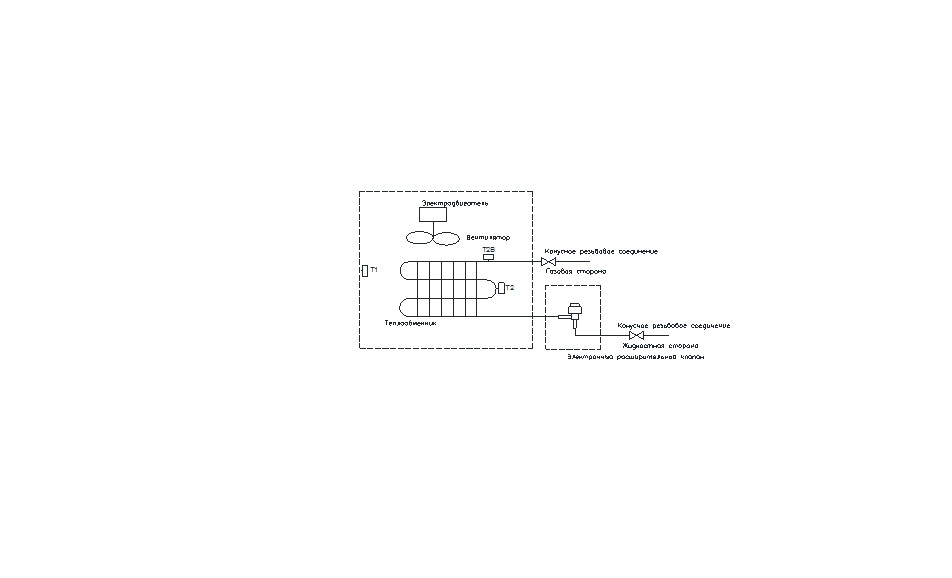

5. Схема трубопроводов (электронный расширительный клапан сбоку)

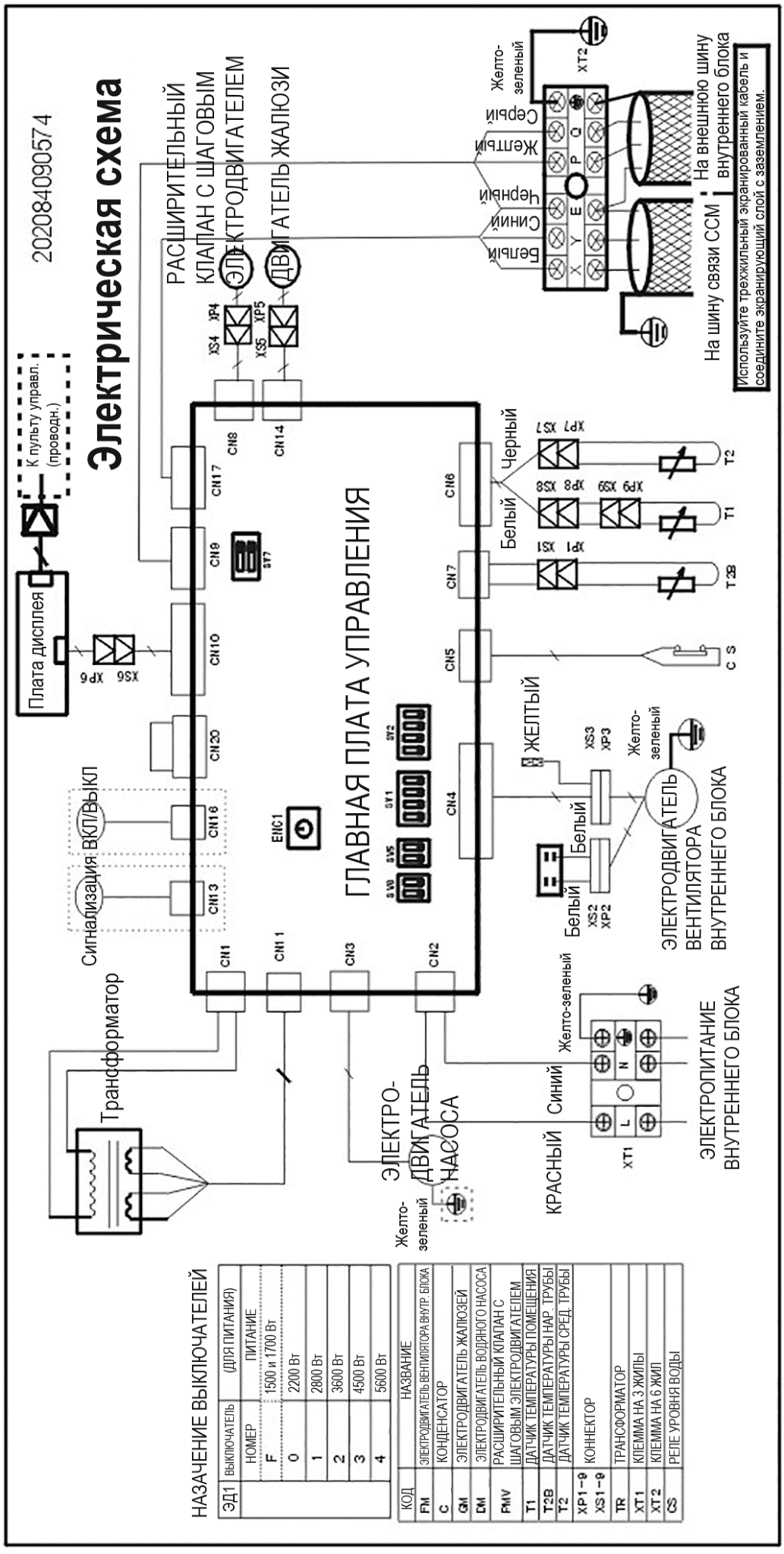

6. Электрические схемы

MC4W15-1, MC4W22-1, MC4W28-1, MC4W36-1, MC4W45-1

7. Таблицы производительности

7.1. Охлаждение

ПП: полная производительность, ПЯТ: явная производительность, ТВТ: температура по влажному термометру, ТСТ: температура по сухому термометру.

Мощность внутреннего блока, кВт	Наружная температура, ℃ по сухому термометру	Температура в помещении, ℃ по влажному/сухому термометру
14/20	16/23	18/26	19/27	20/28	22/30	24/32
ПП	ПЯТ	ПП	ПЯТ	ПП	ПЯТ	ПП	ПЯТ	ПП	ПЯТ	ПП	ПЯТ	ПП	ПЯТ
кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт	кВт
1,5	10,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	2,0	1,1
12,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,9	1,0
14,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,9	1,0
16,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,9	1,0
18,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,9	1,0
20,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,8	1,0
21,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,8	1,1	1,8	1,0
23,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,8	1,0
25,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,8	0,9
27,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,8	0,9
29,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,7	0,9
31,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,7	0,9
33,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,7	1,0	1,7	1,0
35,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,6	0,9	1,7	1,0
37,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,6	1,1	1,6	0,9	1,6	0,9
39,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,5	1,0	1,6	0,9	1,6	0,9
42,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,5	1,0	1,6	0,9	1,6	0,9
44,0	1,0	0,9	1,2	0,9	1,4	1,0	1,5	1,0	1,5	1,0	1,6	0,9	1,6	0,9
46,0	1,0	0,9	1,2	1,0	1,4	1,0	1,5	1,0	1,5	1,0	1,6	0,9	1,6	0,9
2,2	10,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,9	1,7
12,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,8	1,6
14,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,8	1,6
16,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,8	1,6
18,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,8	1,6
20,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,7	1,5
21,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,6	1,7	2,7	1,5
23,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,5	1,6	2,7	1,5
25,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,5	1,6	2,6	1,5
27,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,5	1,6	2,6	1,5
29,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,4	1,5	2,5	1,5
31,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,4	1,5	2,5	1,5
33,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,4	1,5	2,4	1,5
35,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,3	1,5	2,4	1,5
37,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,3	1,7	2,3	1,5	2,3	1,5
39,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,2	1,6	2,3	1,5	2,3	1,5
42,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,2	1,6	2,3	1,5	2,3	1,5
44,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,2	1,6	2,3	1,5	2,3	1,5
46,0	1,5	1,4	1,8	1,5	2,1	1,6	2,2	1,6	2,2	1,6	2,3	1,5	2,3	1,5
2,8	10,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,7	2,0
12,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,6	2,0
14,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,6	2,0
16,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,5	1,9
18,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,5	1,9
20,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,4	1,9
21,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,4	1,9
23,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,3	2,0	3,4	1,9
25,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,2	1,9	3,3	1,9
27,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,2	1,9	3,3	1,9
29,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,1	1,8	3,2	1,8
31,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,1	1,8	3,2	1,7
33,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	3,0	1,9	3,1	1,8	3,1	1,7
35,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,8	3,1	1,7
37,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,8	3,0	1,7
39,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,9	3,0	1,7
42,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,9	3,0	1,7
44,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,9	3,0	1,7
46,0	1,9	1,6	2,3	1,8	2,6	1,9	2,8	1,9	2,9	1,9	3,0	1,9	3,0	1,7
3,6	10,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,7	2,5
12,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,7	2,5
14,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,6	2,4
16,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,5	2,4
18,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,5	2,4
20,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,4	2,3
21,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,3	2,4	4,4	2,3
23,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,1	2,3	4,3	2,2
25,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,1	2,3	4,2	2,2
27,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,0	2,2	4,2	2,2
29,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,0	2,2	4,1	2,2
31,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,2	2,6	4,1	2,2
33,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,2	2,6	3,9	2,1
35,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,8	2,5	4,2	2,6	3,9	2,1
37,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,7	2,4	3,8	2,3	3,9	2,1
39,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,7	2,4	3,8	2,3	3,8	2,1
42,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,7	2,4	3,8	2,3	3,8	2,1
44,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,7	2,4	3,8	2,3	3,8	2,1
46,0	2,5	1,9	2,9	2,1	3,4	2,3	3,6	2,4	3,7	2,4	3,8	2,3	3,8	2,1
4,5	10,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,9	3,0
12,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,9	3,0
14,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,8	3,0
16,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,6	2,9
18,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,7	3,0
20,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,7	3,0
21,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,6	3,0
23,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,3	3,4	5,5	3,0
25,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,2	3,0	5,4	2,9
27,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,1	3,0	5,2	2,8
29,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,1	2,9	5,2	2,8
31,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	5,0	2,9	5,1	2,7
33,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	4,9	2,8	5,1	2,7
35,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	4,8	2,8	5,0	2,7
37,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,8	3,0	4,8	2,9	4,9	2,6
39,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,6	2,8	4,7	2,8	4,8	2,6
42,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,6	2,8	4,7	2,8	4,8	2,6
44,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,6	2,8	4,7	2,8	4,8	2,6
46,0	3,1	2,4	3,7	2,6	4,2	2,8	4,5	2,9	4,6	2,8	4,7	3,1	4,8	2,6
