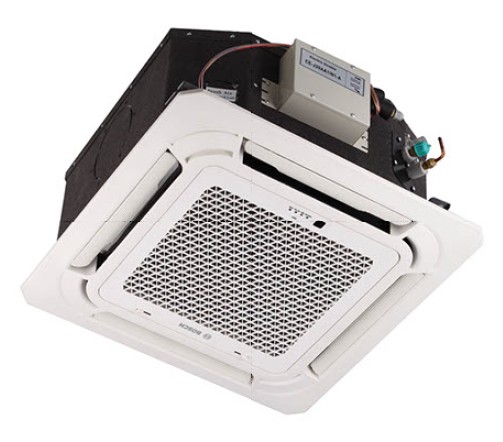

Компактный четырехпоточный внутренний блок кассетного типа с регулируемым расходом хладагента серии MC4W (стр. 1 )

Компактный четырехпоточный внутренний блок

кассетного типа с регулируемым расходом хладагента

серии MC4W

1. Свойства        40

2. Характеристики        41

3. Размеры        42

4. Пространство для обслуживания        44

5. Схема трубопроводов (электронный расширительный клапан сбоку)        45

6. Электрические схемы        45

7. Таблицы производительности        47

8. Электрические характеристики        51

9. Уровень шума        52

10. Вспомогательные детали        41

1. Свойства

(1)        Низкий уровень шума во время работы, бесшумная конструкция для обеспечения комфорта пользователя

Пластина обтекаемой формы обеспечивает бесшумность.

Создается естественная комфортная среда.

(2)        Эффективное охлаждение

Равномерное, быстрое охлаждение большой площади.

(3)        Применение наиболее передового объемного центробежного вентилятора

Снижает сопротивление проходящего воздуха.

Плавный поток воздуха.

Равномерное распределение воздуха для теплообмена.

(4)        Усовершенствование для обеспечения простоты установки и технического обслуживания

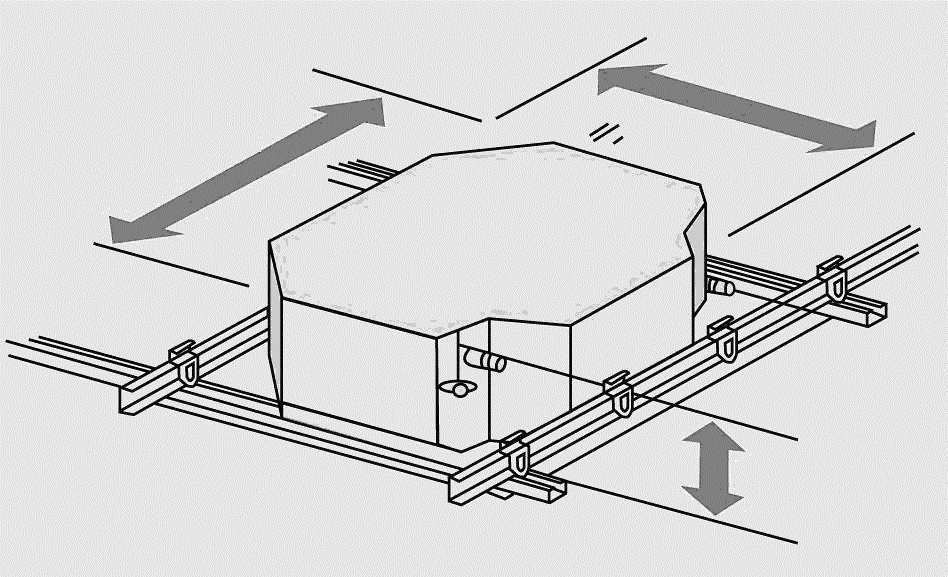

Требуется небольшое пространство для установки, подходит для помещений с низким потолком.

Очень компактный корпус (ширина и глубина составляет 570 мм) допускает установку заподлицо с потолком и соответствует стандартным архитектурным модулям.

Благодаря компактности и снижению веса основного устройства и панели все модели могут быть установлены без подъемного устройства.

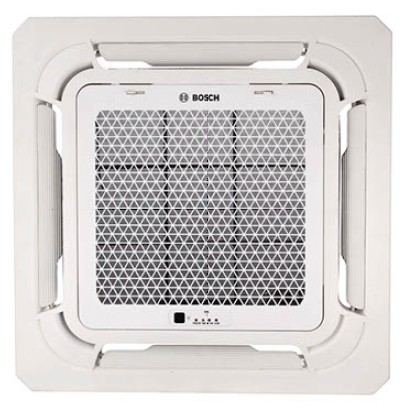

(5) Панель с круговым распределением воздушного потока

Круговое распределение  воздушного потока обеспечивает равномерное, быстрое охлаждение большой площади.

(6) Оптимальная конструкция, небольшой блок управления, экономия пространства и удобство монтажа электропроводки

Использование огнестойкой оцинкованной стали в качестве материала для блока управления. Металлический корпус и предотвращает повреждение деталей.

(7) Дренажный насос со стандартной высотой подачи 500 мм, которая может быть увеличена до 600 мм

(8) Автоматический перезапуск

Если внутренний блок отключается от электропитания, после подключения к электропитанию он будет перезапущен автоматически через три минуты, и будет работать в прежнем режиме.

2. Характеристики

Модель	MC4W15-1	MC4W22-1
Электропитание	В-фаз-Гц	220~240-1-50	220~240-1-50
Охлаждение:	Производительность	кВт	1,5	2,2
Входная мощность	Вт	36	50
Номинальный ток	А	0,22	0,22
Обогрев:	Производительность	кВт	1,7	2,4
Входная мощность	Вт	36	50
Номинальный ток	А	0,22	0,22
Электродвигатель вентилятора внутреннего блока	Модель	YDK15-6M	YDK15-6M
Тип:	Электродвигатель постоянного тока	Электродвигатель постоянного тока
Входная мощность	Вт	33	34,3
Конденсатор	мкФ	1,0 мкФ/450 В	1,2 мкФ/450 В
Скорость (в/с/н)	об/мин	630/540/447	658/586/485
Внутренний змеевик	Количество рядов	1	1
Шаг труб (a) x шаг рядов (б)	мм	21x13.37	21x13.37
Расстояние между ребрами	мм	1,3	1,3
Тип ребер (код)	Гидрофильный алюминий	Гидрофильный алюминий
Внешний диаметр и тип трубы	мм	7	7
Труба с канавками на внутренней стенке	Труба с канавками на внутренней стенке
Длина х высота х ширина змеевика	мм	1310x210x13.37	1310x210x13.37
Количество контуров	1	2
Расход воздуха в помещении (ОВ/В/С/Н)	м3/ч	501/435/283/208	522/414/313/238
Уровень звука (звуковое давление) (В/С/Н)	дБА	34,9/32,5/22,5	35,8/33,4/23,4
Внутренний блок	Размеры (Ш x В x Г)	мм	570x260x570	570x260x570
Упаковка (Ш x В x Г)	мм	675x285x675	675x285x675
Вес нетто/брутто	кг	16/19,5	16/20
Панель	Размеры (Ш x В x Г)	мм	647x50x647	647x50x647
Упаковка (Ш x В x Г)	мм	715x123x715	715x123x715
Вес нетто/брутто	кг	2,5/4,5	2,5/4,5
Тип хладагента:	R410a	R410a
Регулятор	Тип:	Электронный расширительный клапан	Электронный расширительный клапан
Метод	DPF(Q)1.65C-63	BD20FKS(L)
Расчетное давление (В/Н)	МПа	4,4/2,6	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	6,35/12,7	6,35/12,7
Соединительная проводка	Силовая проводка	мм2	3x2,5	3x2,0
Сигнальная проводка	мм2	3x0,75（трехжильный экранированный кабель）	3x0,75（трехжильный экранированный кабель）
Диаметр трубы для дренажной воды	мм	Внешний диаметр 25	Внешний диаметр 25
Пульт управления	Беспроводной пульт дистанционного управления

Примечания:

Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру, 19 °C по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального). Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6°C по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального). Модель мощностью 1,5 кВт доступна только для серий SDCI, DCI и MDCI.

Модель	MC4W28-1	MC4W36-1	MC4W45-1
Электропитание	В-фаз-Гц	220~240-1-50	220~240-1-50	220~240-1-50
Охлаждение:	Производительность	кВт	2,8	3,6	4,5
Входная мощность	Вт	50	56	56
Номинальный ток	А	0,22	0,25	0,25
Обогрев:	Производительность	кВт	3,2	4,0	5,0
Входная мощность	Вт	50	56	56
Номинальный ток	А	0,22	0,25	0,25
Электродвигатель вентилятора внутреннего блока	Модель	YDK15-6M	YDK15-6P	YDK15-6P
Тип:	Электродвигатель постоянного тока	Электродвигатель постоянного тока	Электродвигатель постоянного тока
Входная мощность	Вт	34,3	47,1	47,1
Конденсатор	мкФ	1,2 мкФ/450 В	1,5 мкФ/450 В	1,5 мкФ/450 В
Скорость (в/с/н)	об/мин	658/586/485	780/670/540	780/670/540
Внутренний змеевик	Количество рядов	1	2	2
Шаг труб (a) x шаг рядов (б)	мм	21x13,37	21x13.37	21x13.37
Расстояние между ребрами	мм	1,3	1,3	1,3
Тип ребер (код)	Гидрофильный алюминий
Внешний диаметр и тип трубы	мм	7	7	7
Труба с канавками на внутренней стенке
Длина х высота х ширина змеевика	мм	1310x210x13,37	1310x210x26,74	1310x210x26,74
Количество контуров	2	4	4
Расход воздуха в помещении (В/С/Н)	м3/ч	522/414/313/238	610/521/409/314	610/521/409/314
Уровень звука (звуковое давление) (В/С/Н)	дБА	35,8/33,4/23,4	41,5/35,6/28,8	41,5/35,6/28,8
Внутренний блок	Размеры (Ш x В x Г)	мм	570x260x570	570x260x570	570x260x570
Упаковка (Ш x В x Г)	мм	675x285x675	675x285x675	675x285x675
Вес нетто/брутто	кг	16/20	18/22	18/22
Панель	Размеры (Ш x В x Г)	мм	647x50x647	647x50x647	647x50x647
Упаковка (Ш x В x Г)	мм	715x123x715	715x123x715	715x123x715
Вес нетто/брутто	кг	2,5/4,5	2,5/4,5	2,5/4,5
Тип хладагента:	R410a	R410a	R410a
Регулятор	Тип:	BD20FKS(L)
Метод	Электронный расширительный клапан
Расчетное давление (В/Н)	МПа	4,4/2,6	4,4/2,6	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	6,35/12.7	6,35/12.7	6,35/12.7
Соединительная проводка	Силовая проводка	мм2	3x2,0	3x2,0	3x2,0
Сигнальная проводка	мм2	3x0,75（трехжильный экранированный кабель）
Диаметр трубы для дренажной воды	мм	Внешний диаметр 25	Внешний диаметр 25	Внешний диаметр 25
Пульт управления	Беспроводной пульт дистанционного управления
