Компактный четырехпоточный внутренний блок кассетного типа с регулируемым расходом хладагента серии MC4W (стр. 4 )

8. Электрические характеристики

Модель	Внутренний блок	Электропитание	ЭВВБ
Гц	Напряжение	Мин.	Макс.	МТЦ	МТП	кВт	ТПН
MC4W15-1	50	220—240	198	254	0,17	15	0,015	0,136
MC4W22-1	50	220—240	198	254	0,1875	15	0,039	0,175
MC4W28-1	50	220—240	198	254	0,1875	15	0,039	0,175
MC4W36-1	50	220—240	198	254	0,2625	15	0,049	0,21
MC4W45-1	50	220—240	198	254	0,2625	15	0,049	0,21

Примечания:

МТЦ: минимальный ток в цепи, А.

МТП: максимальный ток предохранителя, А.

кВт: Номинальная мощность электродвигателя вентилятора, кВт.

ТПН: ток полной нагрузки, А.

ЭВВБ: электродвигатель вентилятора внутреннего блока.

9.Уровень шума

9.1. Условия испытаний

Примечания:

1. Во время эксплуатации данные значения обычно немного выше из-за воздействия окружающих условий.

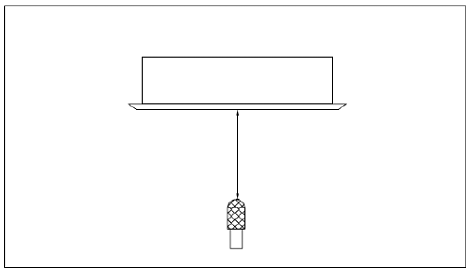

2. Результаты получены в полубезэховой камере, измерения проводились на расстоянии 1,4 м ниже устройства.

9.2. Значения, полученные при испытаниях

Модель	Уровень шума, дБА
В	С	Н
MC4W15-1	34,9	32,5	22,8
MC4W22-1	35,8	33,4	23,4
MC4W28-1	35,8	33,4	23,4
MC4W36-1	41,5	35,6	28,8
MC4W45-1	41,5	35,6	28,8

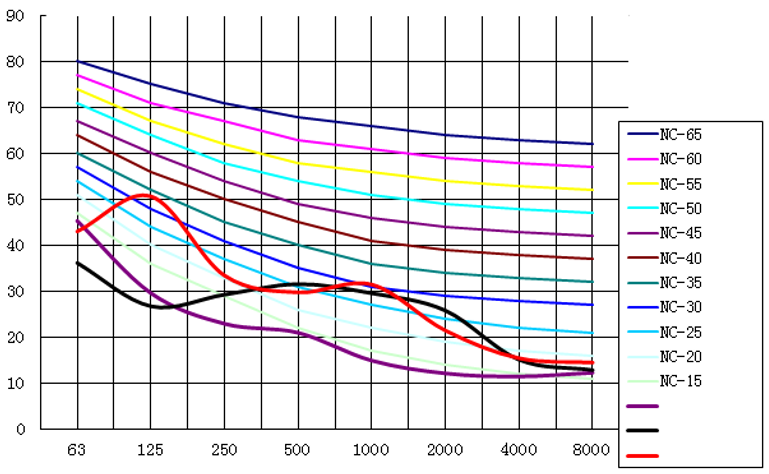

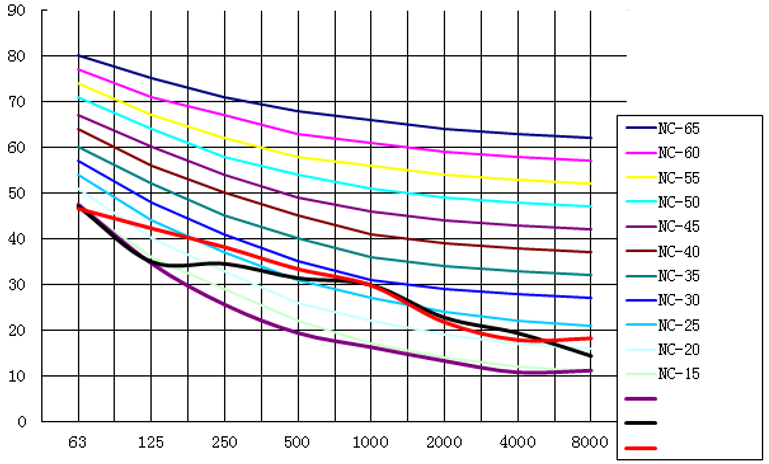

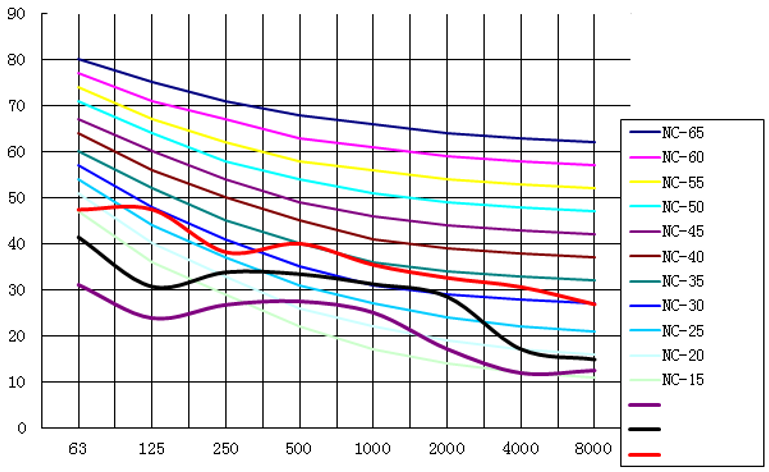

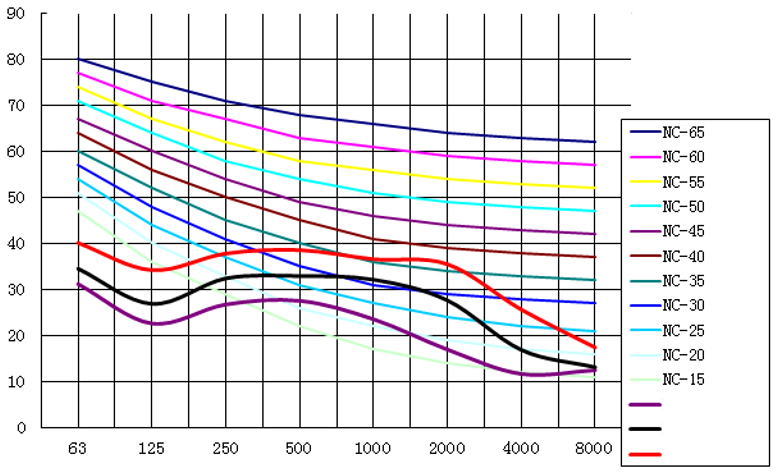

9.3. Октавная полоса

MC4W15-1

Средняя частота октавной полосы, Гц

MC4W22-1

Средняя частота октавной полосы, Гц

MC4W28-1

Средняя частота октавной полосы, Гц

MC4W36-1

Средняя частота октавной полосы, Гц

MC4W45-1

Средняя частота октавной полосы, Гц

10. Вспомогательные детали

Название	Количество	Схематичное изображение
1. Гайка M10	10
2. Шайба Ш10	10
3. Картонный шаблон для установки.	1
4. Болт M6	/	/
5. Звукоизолирующая/изолирующая оболочка	1
6. Гибкая трубка	1
7. Оболочка выпускной трубки	/	/
8. Фиксатор дренажной трубки	1
9. Уплотнительная лента	5
10. Пульт дистанционного управления	1
11. Настенное крепление	1
12. Установочный винт (ST2.9Ч10-C-H)	2
13. Щелочные батарейки (AM4)	2
14. Инструкция по установке	1	/
15. Сигнальный провод	1	/
16. Трубка для подключения к ограничительному устройству	1	/
