Микропроцессорное устройство релейной защиты и автоматики сириус-2-ВЭ , научный руководитель канд. техн. наук Институт горного дела, геологии и геотехнологий СФУ

УДК 622:621.31

МИКРОПРОЦЕССОРНОЕ УСТРОЙСТВО РЕЛЕЙНОЙ

ЗАЩИТЫ И АВТОМАТИКИ СИРИУС-2-ВЭ

,

научный руководитель  канд. техн. наук

Институт горного дела, геологии и геотехнологий СФУ

Цифровые устройства релейной защиты и автоматики (ЦРЗА) имеют существенные преимущества перед предыдущими поколениями защитных устройств - электромеханическими и микроэлектронными. Основными достоинствами ЦРЗА являются: 1. Компактность; 2. Большое число реализуемых защитных функций; 3. Возможность выполнения сложных защитных комплексов.

Однако практика показывает, что внедрение ЦРЗА не повысило, а в ряде случаев даже снизило показатели правильного действия релейной защиты и автоматики (РЗА) энергообъектов. Несмотря на высокую аппаратную надежность ЦРЗА, поток отказов возрос, и прежде всего вследствие ошибок, определяемых “человеческим фактором” – при проектировании и эксплуатации защитных устройств. Неточные расчеты при проектировании релейной защиты частично выявляются в процессе последующего анализа действия и сообщений защит во время аварий, либо остаются не выявленными, потенциально являясь возможными источниками новых отказов РЗА.

Новые или реконструируемые подстанции имеют десятки шкафов с микропроцессорными терминалами, различных производителей, с сотнями программируемых параметров, генерирующих тысячи сообщений, содержащих сложные программируемые логическо-функциональные связи. Все это требует высокой квалификации эксплуатационного персонала. В тоже время трудновыполнимыми являются требования к персоналу освоить все особенности микропроцессорных терминалов различных назначений и версий. Следовательно, необходимым  является повышение профессионального уровня специалистов осуществляющих техническое обслуживание и работу комплексов ЦРЗА.

В качестве примера ЦРЗА рассмотрим микропроцессорное устройство релейной защиты и автоматики Сириус-2-ВЭ, применяемое в сетях напряжением 6-10 кВ.

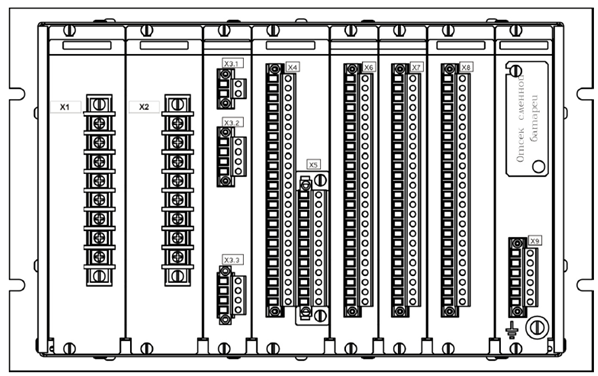

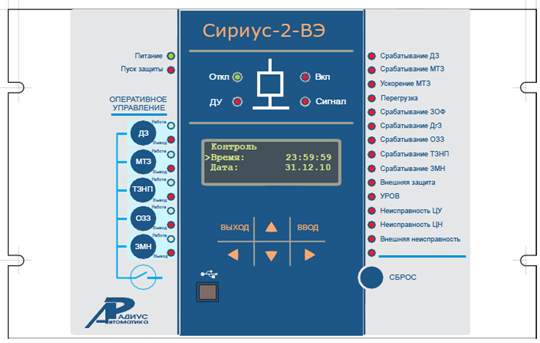

Рисунок 1 Рассматриваемое устройство

Устройство применяется: для защиты рабочих и резервных вводов секций 6-10 кВ, силовых трансформаторов 6-10/0,4 кВ, трансформаторов частичного заземления нейтрали, двигателей и кабельных линий 6-10 кВ электрических станций.

Устройство предназначено для эксплуатации в следующих климатических и эксплуатационных условиях: 1. Рабочий диапазон температур – от -40 до +50 0С;  2.Относительная влажность воздуха – до 98 % при +25 0С и более низких температурах без конденсации влаги; 3. Атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.); 4. Высота установки над уровнем моря до 2000 м без ухудшения технических характеристик. С увеличением высоты установки необходимо учитывать поправочный коэффициент из-за снижения электрической прочности изоляции; 5.Место установки должно быть защищено от попадания атмосферных осадков, воздействия соляного тумана и озона, попадания брызг масел, эмульсий, а также от воздействия прямого солнечного излучения, механических предметов;

Устройство обеспечивает выполнение следующие функций: защита, автоматика, управление и сигнализация; местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций светодиодов и ее хранение; осциллографирование аварийных событий с возможностью гибкой настройки состава аналоговых и дискретных сигналов, условий пуска, длины и количества осциллограмм; регистрация событий и срабатываний; счетчики пусков и срабатываний защит и автоматики; регистратор максимальных значений токов и напряжений; отображение параметров текущего состояния сети (токи, напряжения, частота); наличие назначаемых светодиодов, реле и дискретных входов с возможностью подключения к определенным точкам функциональных схем алгоритмов; возможность работы сигнализации в непрерывном или импульсном режиме; наличие интерфейса связи USB для подключения к компьютеру; наличие двух независимых интерфейсов связи (RS-485) для встраивания устройства в АСУ; непрерывная самодиагностика в течение всего срока эксплуатации работы; высокое сопротивления и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям; защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока; в устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды, имеется возможность синхронизации хода часов по автоматической системе управления;

Для обеспечения высокой помехозащищенности применяется гальваническая развязка;

Устройство обеспечивает выполнение следующих видов защит: дистанционная защита с пуском от МТЗ; трехступенчатая направленная с комбинированным пуском по напряжению МТЗ; Защита от обрыва фазы; защита от однофазных КЗ на землю; токовая защита нулевой последовательности; защита минимального напряжения; логическая защита шин; защита от дуговых замыканий; резервирование при отказе выключателя.

Устройство позволяет выполнение следующих функций управления: оперативное управление выключателем 6-10 кВ; оперативное управление вводом (выводом) в работу защит.

Устройство обеспечивает сигнализацию при: срабатывание внутренних защит устройства; срабатывание внешних защит; неисправности устройства; обнаружение неисправности цепей управления выключакВ; обнаружение неисправности цепей напряжения; обнаружение неисправности дуговой защиты; обнаружение неисправности шинок дуговой защиты; появление сигналов внешних неисправностей.

Устройство имеет следующие технические параметры: габаритные размеры (ШВГ), не более 305190193 мм; вес, не более 7 кг; оперативное питание в соответствии с таблицей.

Таблица 1 оперативное питание

Наименование параметра

Значение

Номинальное напряжение (Uном), В

220; 110

Род тока: для Uном=220 В

  для Uном=110 В

Пост.,перем.,выпр.

Постоянный

Диапазон напряжения питания, В: для Uном=220 В

  для Uном=110 В

176-242

88-121

Время готовности к работе после подачи оперативного тока, с

1

Пусковой ток при включении, не более

2,5 А

Длительность, не более

0,3 с

Потребляемая мощность, Вт, не более:

в дежурном режиме

в режиме срабатывания защит

10

15

Рисунок 2 Структурная схема устройства

Список используемой литературы

Микропроцессорное устройство релейной защиты и автоматики присоединений 6-10 кВ Сириус-2-ВЭ. Руководство по эксплуатации. БПВА.656122.102 РЭ. Эксплуатационная эффективность устройств релейной защиты: реальность и возможности. Энергоэксперт, № 4-5, 2007. Цифровая релейная защита. М.: Энергоатомиздат, 2007.
