Горизонтально - расточный станок (стр. 8 )

Оборудование для охлаждения инструментов CHZ 13 предназначено как особенная технологическая принадлежность  для горизонтальных станков WHN(Q) 13.

Оборудование служит к охлаждению инструментов с внешней подачей охлаждающей жидкости посредством форсунок.

Управление количества охлаждающей жидкости приведённой в отдельные форсунки происходит вручную, деятельность всего оборудования управлена ручным способом или автоматически.

Ёмкость сборного резервуара	дм3	200
Потр. мощность двигателья  насоса	кВА	0,8
Давление насоса	МПа	0,3
Мощность насоса (поставляемое количество)	л/мин	32

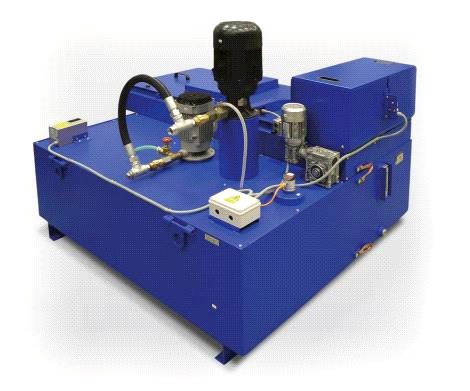

8.2.12        CHOV 13 - Оборудование для  охлаждения инструментов

Оборудование для охлаждения инструментов CHOV 13 предназначено как особенная технологическая принадлежность для горизонтально-расточьных станков WHN(Q) 13.

Оборудование со двумя самостоятельными охлаждающими циклами предназначено для охлаждения инструментов с подачей охлаждающей жидкости по оси рабочего веретена (охлаждение по оси веретена) и с  внешней подачей охлаждающей жидкости посредством форсунок.

Регулировка давления охлаждающей жидкости подаваной в ось веретена происходит вручную или автоматически, регулирование количества жидкости в цикле с внешней подачей в отдельные  форсунки управляется  вручную, деятельность всего оборудования управляется вручную или автоматически.

Цыкл охлаж. оборудования с приводом	по ос. линии веретена	внеш. Форсунками
Ёмкость сборного резервуара (совместного)	дм3	900	900
Потр. мощность двигателя насоса	кВА	2,2	2,2
Давление насоса	мПа	1, 2, 3, 4	0,3
Мощность насоса (постюколичество)	л/мин	30	50

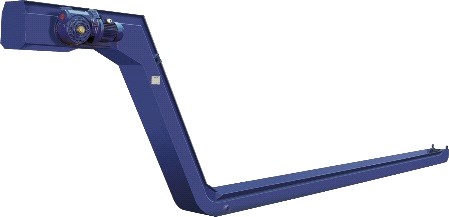

8.2.13        Транспортировочная лента

       конвейера состоит из металических  пластин, взаимо соединенных пальцами.

Транспортер оснащен приводной и натяжной установкой.

Коробка может быть цельной или (например у дольшего конвейера) составной для легкой транспортировки и манипуляции во время монтажа к станку.

Конвейер стружки согласно желанию заказчика может быть оснащен резервуаром на охлаждающую жидкость, который позволяет удалять жидкость из конвейера.



Скорость транспортировочной ленты	м/мин	4,35
Транспортировочная ширина ленты	мм	175
Общая ширина конвейера	мм	291
Расстояние между пластинами	мм	63
Параметры мотора конвейера:
Мощность мотора	кВт	0,55
Напряжение	В	230 / 400
Частота электрической сети	Гц	50

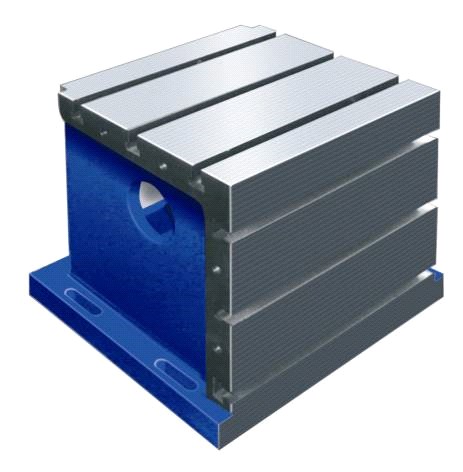

8.2.14        Зажимный кубик

               UK 500 UK 1000, UK 1500, UK 2000, UK 2500, UK 3000 предназначен, как особые технологические принадлежности для горизонтально-расточных станков. Он предназначен для зажима обрабатывающей детали. Зажимается непосредственно на стол или для закрепления на крепежную плиту.

Тип зажимной кубика		UK 500	UK 500	UK 1000	UK 1500	UK 2000	UK 2500	UK 3000
обозначемние	PN24 3230	NPP 225
Материал		серый чугун (CSN 42 24 25)
Отверстия для крепежных винтов		M20
Поверхностная твердость	HB	190 ± 10
Макс. нагрузка	кг  / 0,25 м2	12 000	15 000
Вес *	кг	350	420	820	1 220	1 620	2 020	2 420

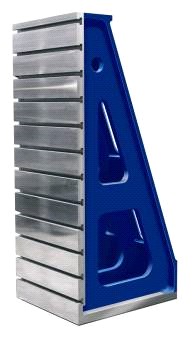

8.2.15        Зажимные угольники

UU 800 – UU 4500 изготовлены из качественного серого чугуна с ребрами жесткости, которые обеспечивают высокую жесткость данной конструкции.

       Зажимные угольники UU 5000 a UU 6000 изготовлены из сваренной стальной конструкции.

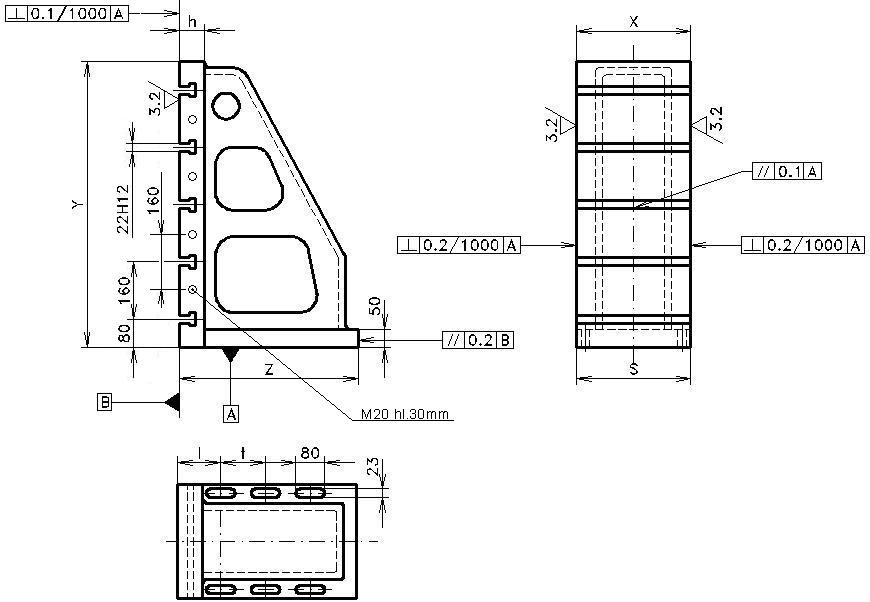

исполнение № 1 (высота угольника 800, 950, 1120, 1450)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	S	h	l	t	ширина	шаг	коли.
UU 800	320	800	500	320	70	120	125	22  H12	160	5	350
UU 950	500	950	500	560	80	145	140	22  H12	160	6	600
UU 1120	320	1 120	600	320	80	150	140	22  H12	160	7	500
UU 1450	500	1 450	650	560	80	148	160	22  H12	160	9	1 000

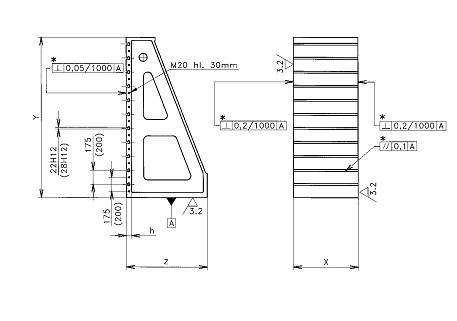

исполнение № 2 (высота угольника 1620, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	h	ширина	шаг	коли.
UU 1620	700	1 620	725	80	22  H12	175	9	1 470
UU 2000	800	2 000	1 000	80	22  H12	175	11	2 500
UU 2500	1 000	2 500	1 200	80	22  H12	175	14	4 000
UU 3000	1 200	3 025	1 500	80	28  H12	175	17	4 500
UU 3500	1 300	3 500	1 600	80	28  H12	175	19	7 000
UU 4000	1 300	4 000	1 700	80	28  H12	175	22	7 870
UU 4500	1 300	4 500	1 700	80	28  H12	175	25	8 550
UU 5000	1 300	5 000	1 880	70	28  H12	200	24	8 970
UU 6000	1 500	6 000	2 080	70	28  H12	200	29	12 000

* вес до обработкой

8.2.16        Дальнейшие наконечники для зажима инструмента

8.2.17        Компрессорный охладитель масла для цепи смазки шпиндельной головки

8.2.1.        Комплект запасных частей для 3-летней эксплуатации станка WHN(Q) 13 CNC

ПОЗ.	НАЗВАНИЕ - РАЗМЕР	НОРМА	иНН	ШТУК
1	КАМЕНЬ		3504111	2
2	НЕСУЩИЙ КАМЕНЬ		3504353	2
3	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40601-1-021/3	37161021	1
4	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40901-1-033/18E	37161033	3
5	ДОЗАТОР SKIE 4	37167105	10
6	ДОЗАТОР SKIE 5	37167105	2
7	ДОЗАТОР SKIE 4	37167095	2
8	накидной гайки	54500710	2
9	кольцо	53020510	2
10	МИКРОПЕРЕКЛЮЧАТЕЛЬ BNS519100D11		47950100	1
11	БЕСКОНТАКТНЫЙ ДАТЧИК XS1	N08PA349	47950253	3
12	ГОЛОВКА ZB4-BW313		48200313	1
13	ГОЛОВКА ZB4-BW333		48200333	1
14	ГОЛОВКА ZB4-BG4		48200404	1
15	ГОЛОВКА ZB4-BS844		48200844	1
16	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 101		48211101	5
17	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 102		48211102	3
18	соединительная деталь ZB4 BZ009		48230009	3
19	ПРЕДОХРАНИТЕЛЬ 3NA3814		48422500	3
20	ПРЕДОХРАНИТЕЛЬ 3NA3832		48422513	3
21	ЛАМПА INDUSTRY III 24В / 50Вт		49440636	6
22	фильтр всасывающий PI 1710/2		50147163	2
23	РЕГУЛЯТОР RPE3-042R11	02400-1/VA	54649958	5
24	СПЕЦИАЛЬНЫЙ БОЛТ		5800624	4
25	ФИЛЬТР		5800914	4
26	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 3100638-PT00	82840638	1
27	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 4000970-PT00	82840970	2
28	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 1500110-PT00	82841500	2
29	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BU 3100550-PT00	82843155	1
30	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4005500-N70	82844005	1
31	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4006200-N70	82844006	1
32	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 5009500-N70	82845009	1
33	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 2001000-N70	82842001	2
34	МАНЖЕТА 25X27	3158 C. V. 501360	82952527	280
35	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 10X6	CSN 029280	83050010	10
36	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20x16	CSN 029280	83050020	2
37	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 22X18	CSN 029280	83050022	12
38	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 24X20	CSN 029280	83050024	2
39	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 33X25	CSN 029280	83050033	4
40	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 60X50	CSN 029280	83050060	2
41	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 65X55	CSN 029280	83050065	3
42	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 120X110	CSN 029280	83050120	2
43	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8X2	CSN 029281	83060082	6
44	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 12X2	CSN 029281	83060122	5
45	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 18X2	CSN 029281	83060182	1
46	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 28X2	CSN 029281	83060282	5
47	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 36X2	CSN 029281	83060362	1
48	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 43X2,5	OR2504300-N70	83060432	2
49	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 55X3	CSN 029281	83060553	2
50	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 100X3	CSN 029281	83061003	1
51	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 130x3	CSN 029281	83061303	1
52	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 180X3	CSN 029281	83061803	1
53	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 280X3	CSN 029281	83062805	1
54	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 340X3	CSN 029281	83063403	1
55	РЕЗИНОВАЯ ПРОКЛАДКА 60X80X13	CSN 029401	83106080	1
56	РЕЗИНОВАЯ ПРОКЛАДКА 70X100X13	CSN 029401	83107091	1

Исполнение с CHOV (добавочные запчасти)
