Секционная косилка MG-SG (стр. 2 )

- выставить режущую планку в крайнее боковое положение;

- ослабить путем вращения болт М8х25 (позиция 1, фото 10);

- поджать отверткой два боковых шкворня до контакта с головкой шкворня приводного механизма, позиция 2 (фото 11);

- легким откручиванием одного бокового шкворня создать осевой зазор (макс. 0,1 мм).

- для монтажа маятника, позиция 1, фото 12, отвинтить и снять болт М8х25, позиция 1, фото 11;

- поставить маятник, снова прикрутить 2 болта М8х25 с плоскими шайбами;

- блокировать маятник и положение шкворней, поджав болт М8х25, позиция 2 (фото 12).

4.1.5. Монтаж держателя полозьев (Dx+Lx)

На фото 13-15 показан порядок монтажа правого (Dx) держателя полоза, аналогично производится и монтаж левого держателя.

Фото 13

Фото 14

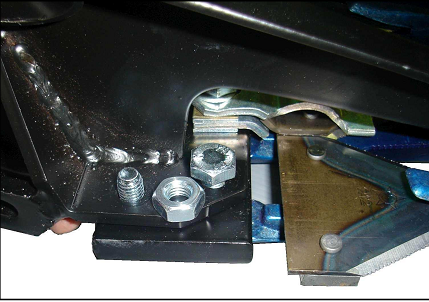

- надеть держатель полоза на крайний правый палец режущего механизма (фото 12);

- 2-мя болтами М10х30 прикрепить держатель к несущей планке, причем:

- вначале с верхней стороны ввинтить болт через несущую планку на палец (фото 13);

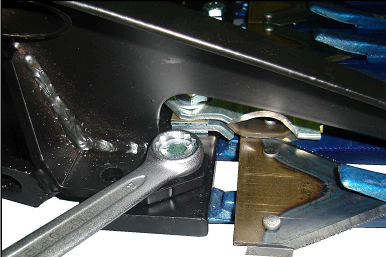

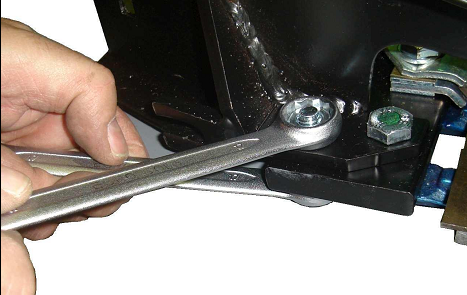

- предохранительный болт М10х30 поставить с нижней стороны, у самого верха (фото 14), закрутить гайку и зажать (см. фото 15).

Фото 15	Фото 16

4.1.6. Монтаж полоза (Dx+Lx)

На фото 16 – 19 показан порядок монтажа правого полоза, то же касается и левого полоза.

-6-

Фото 17

Фото 18

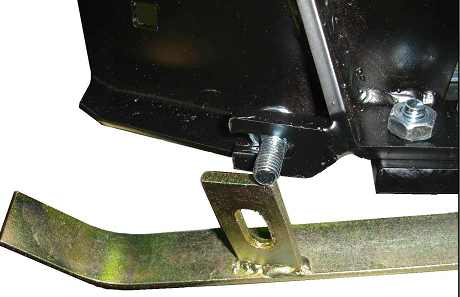

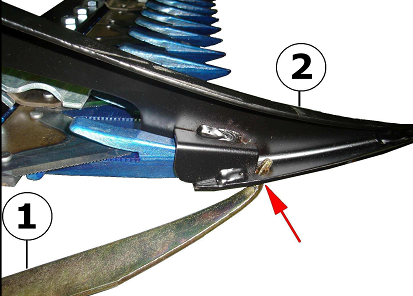

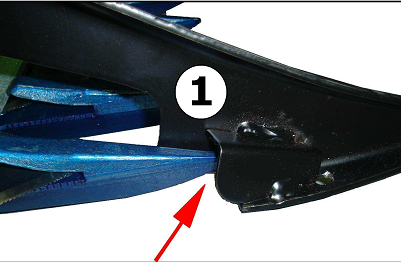

- передний край полоза (позиция 1) продеть в отверстие держателя (позиция 2), см. Фото 16;

- с задней стороны в прорезь на держателе поставить болт М10х25 (фото 17);

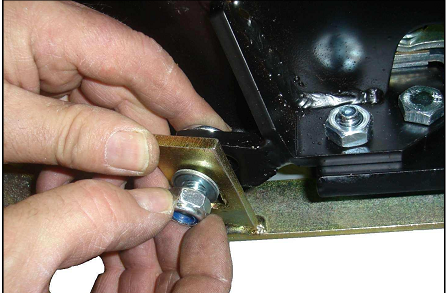

- продеть полоз, поместить плоскую шайбу и закрутить гайку М10 фото 18),

- выставить левый (Lx) и правый (Dx) полоз на одинаковую высоту и затянуть гайку М10 (фото 19).

Фото 19

Фото 20

4.17. Монтаж отбойных планок (Dx+Lx)

На фото 20-23 показан порядок монтажа правой отбойной планки (Dx), то же самое касается и левой (Lx).

Фото 21

Фото 22

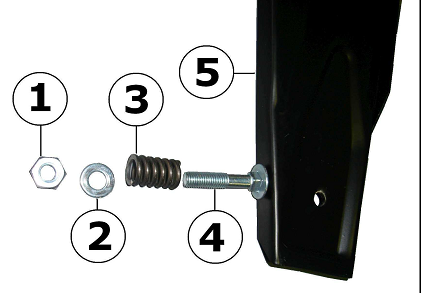

- с задней стороны на держатель полоза монтируем болт М10х50, позиция 4, фото 20),  см. фото 21.

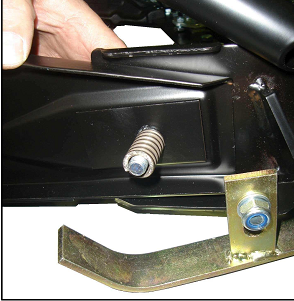

- поставить на болт отбойную планку (позиция 5) на пружине (позиция 3), плоскую шайбу (позиция 2) и закрутить гайку М10 (позиция 1), см. фото 22.

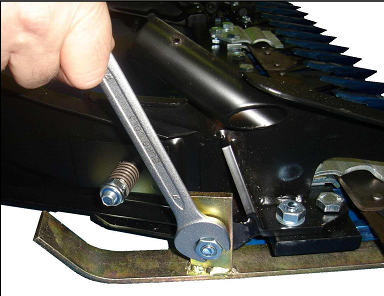

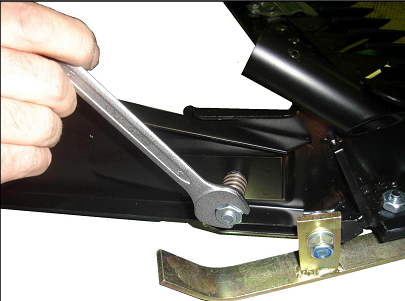

- зажать гайку ключом ОК 17 (фото 23).

-7-

Фото 23

Фото 24

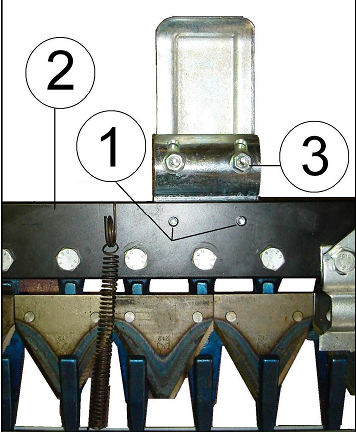

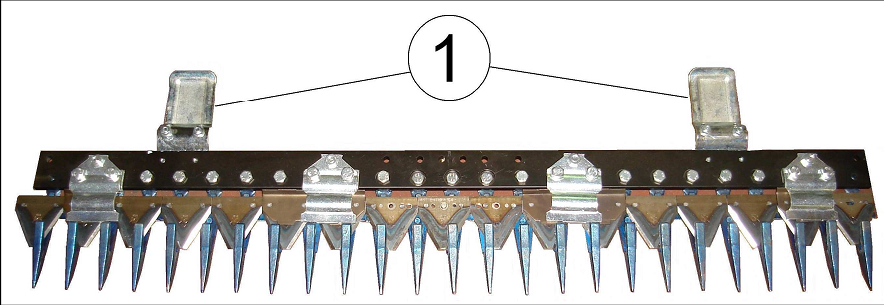

Для кошения травы высотой около 40 см – снять отбойную планку, полозья и держатели полозьев, чтобы избежать забивания травой пространства между планкой и щитком косилки, и смонтировать комплект из 2 новых полозьев, позиция 1 (фото 25), каждый с 2 болтами М8х15, позиция 1, на несущую планку, позиция 2, с нижней стороны (фото 26). Регулировка полозьев по высоте – в позиции 3.

Дополнительные полозья находится в нейлоновом мешке ящика режущего механизма.

Фото 25

Фото 26

-8-

4.2. ПОДКЛЮЧЕНИЕ КОСИЛКИ К МОТОБЛОКУ (МТК)

Для работы с косилкой необходимо, прежде всего, на мотоблоке повернуть рукоятки руля за 180° и надежно зафиксировать их. Поворот производим по часовой стрелке – см. руководство к мтк. Подключение косилки к приводному устройству (мтк) произвести следующим образом:

4.2.1. НА МТК MONDIAL GREENY

Фото 27	Фото 28
Фото 29	Фото 30

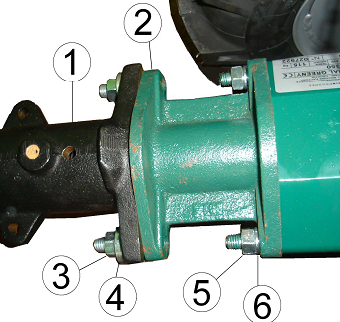

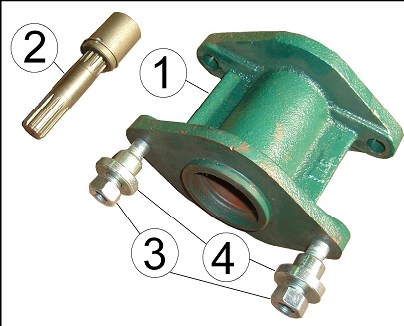

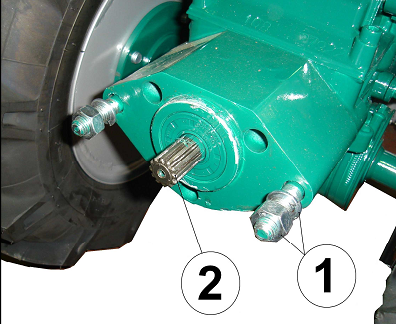

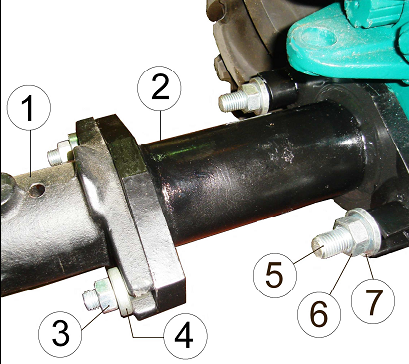

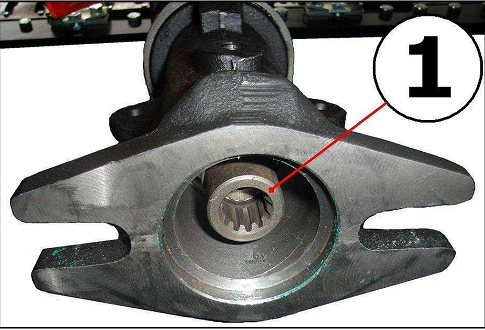

- поместить желобчатый направляющий вал, позиция 2 (фото 28), в желобчатую втулку приводного механизма косилки, позиция 1 (фото 27) - отвинтить с переходника (фото 28) 2 гайки М12, позиция 3; - смонтировать на приводной механизм косилки переходник для почвенной фрезы РКМ, позиция 1 (фото 28), путем центрирования фланца, на прижимной болт М12, поставим втулки с кольцом, позиция 4, и затянем 2 гайки М 12, позиция 3. - приблизим мотоблок с повернутыми рукоятками руля к косилке, сбросим с 2 прижимных болтов гайки + шайбы, позиция 1 (фото 29), - отцентрировать фланец переходника на фланец мтк так, чтобы прижимные болты на мотоблоке вошли в соответствующие отверстия на переходнике, а внешний вал, позиция 2 (фото 29), захватил желобчатую втулку с направляющим валом (фото 30), - на прижимные болты монтируем снова 2 гайки М12 +  эластичные прокладки и зажимаем ключом ОК 19, позиции 5 и 6 (фото 31).

-9-

Косилка правильно смонтирована, если произошло совмещение фланца переходника с фланцем мотоблока без зазора (фото 30 и 31).

4.2.2. На МТК  SPECIAL GREEN

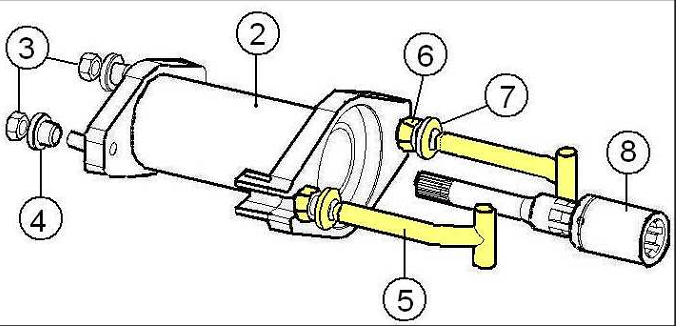

- вставить желобчатый направляющий вал со втулкой, позиция 8 (фото 32), в желобчатую втулку на приводном механизме косилки, позиция 1 (фото 33).

- с соединительного механизма косилки, позиция 2 (фото 32), снять два прижимных болта, гайки М12, позиция 3;

- отцентрировать фланец переходника, позиция 2, на фланец приводного механизма косилки, позиция 1 (фото 34), так, чтобы прижимные болты на переходнике вошли в соответствующие прорези на фланце косилки;

- на прижимные болты ставим 2 втулки с кольцами, позиция 4 (находится в коробке приводного механизма косилки), входы в прорезь фланца косилки + гайку М12, позиция 3, и зажимаем ключом ОК 19 (Фото 34 и 33);

- подводим мотоблок с повернутыми рукоятками руля к собранной косилке;

- центрируем фланец с прорезями переходника, позиция 2, на переходник мтк, и одновременно нижний внешний желобчатый вал мтк, позиция 2, должен войти в желобчатую втулку направляющего вала (фото 33), т. е. если фланец переходника косилки соединится с фланцем мтк без зазора, - коса смонтирована правильно;

- поместить 2 Т-болта, позиция 5, с гайкой, позиция 5 и прокладкой, позиция 7 (фото 34), в проушины фланца переходника косилки, затем затянуть гайки так, чтобы прокладки были утоплены в ложе проушин.

Фото 32

Фото 33

Фото 34

-10-

4.3. МОНТАЖ УТЯЖЕЛИТЕЛЯ НА ПРИВОДНОЙ МЕХАНИЗМ КОСИЛКИ

Рисунок 35

Рисунок 36

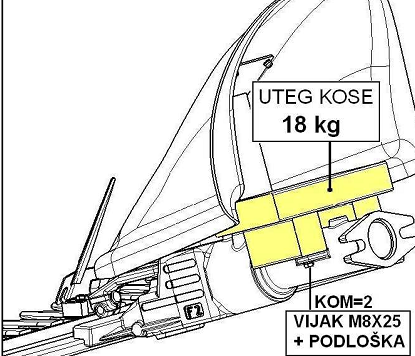

При косьбе на участке с уклоном рекомендовано для улучшения баланса руля поставить на приводной механизм косилки утяжелитель от 18 кг, рис. 35.

Утяжелитель крепим 2 болтами М8х25 с шайбами в проушины на приводном механизме косилки (позиция 1 + позиция 2) рис. 36.

5. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Перед установкой привода навесной косилки внимательно прочтите Руководство по эксплуатации и техническому уходу мотоблока, обратите внимание на:

- меры предосторожности;

- описание командных рычагов;

- выбор скоростей вращения;

- включение привода косилки;

- блокировку дифференциала;

- разблокировку колес;

- регулировку руля управления по высоте;

- запуск и остановку приводного механизма;

- основы технического ухода.

Лица, не знающие норм эксплуатации, не должны быть допущены к управлению устройством.

6. РЕГУЛИРОВКА КОСИЛКИ

6.1. РЕГУЛИРОВКА ВЫСОТЫ РЕЖУЩЕГО МЕХАНИЗМА

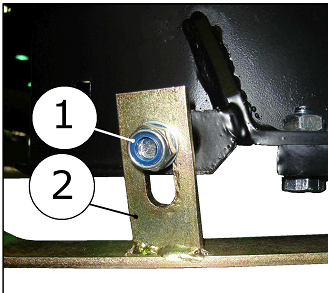

В зависимости от того, в каком состоянии находится участок (мокрый, неровный, твердый и т. д.), необходимо предварительно перед косьбой отрегулировать высоту режущего механизма. Обычная высота косьбы – 4-6 см. Высота косьбы регулируется так: - ослабьте гайку, позиция 1, на обоих полозьях, позиция 2, поднимите их на желаемую высоту и опять затяните гайку (фото 37). Фото 37

-11-
