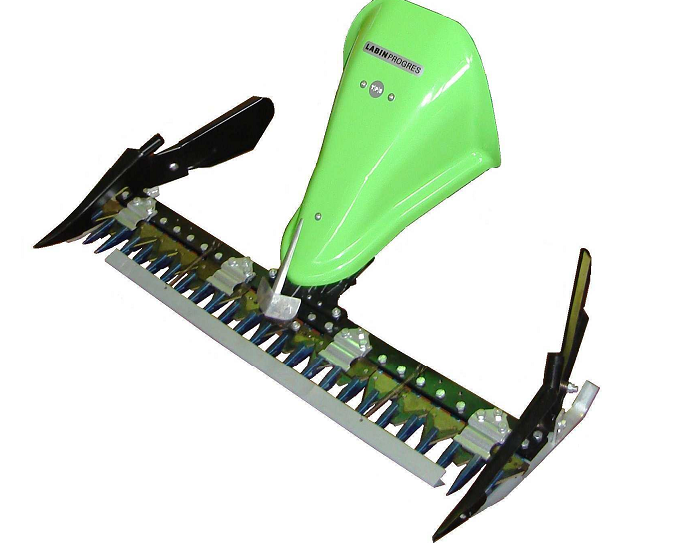

СЕКЦИОННАЯ КОСИЛКА MG-SG

ДЛЯ МОТОБЛОКОВ

MONDIAL GREENY И SPECIAL GREEN

руководство по эксплуатации и техническому уходу

Логотип:        TPS LABINPROGRES

LABINPROGRES – TPS d. o. o. г.         52220, г. Лабин, Хорватия

e-mail: *****@***com  //www. labinprogress. ru

СОДЕРЖАНИЕ                                                         СТР.

1.	ВВЕДЕНИЕ	1
2.	МЕРЫ ПРЕДОСТОРОЖНОСТИ	1
3.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	1
4.	МОНТАЖ КОСИЛКИ	2
4.1.	СБОРКА И КОМПЛЕКТАЦИЯ ПРИВОДНОГО И РЕЖУЩЕГО МЕХАНИЗМА КОСИЛКИ	3
4.2.	ПОДКЛЮЧЕНИЕ КОСИЛКИ К МОТОБЛОКУ	7
4.2.1.	ПОДКЛЮЧЕНИЕ К MONDIAL GREENY	9
4.2.2.	ПОДКЛЮЧЕНИЕ К SPECIAL GREEN	10
4.3.	МОНТАЖ УТЯЖЕЛИТЕЛЕЙ НА ПРИВОДНОЙ МЕХАНИЗМ КОСИЛКИ	11
5	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	8
6	РЕГУЛИРОВКА КОСИЛКИ	11
6.1.	РЕГУЛИРОВКА ВЫСОТЫ СКАШИВАНИЯ	11
6.2.	РЕГУЛИРОВКА ЗАЗОРА РЕЖУЩЕЙ ПЛАНКИ	12
6.3.	СНЯТИЕ РЕЖУЩЕЙ ПЛАНКИ	12
7.	ТЕХНИЧЕСКИЙ УХОД	13
7.1.	ПРИВОДНОЙ И РЕЖУЩИЙ МЕХАНИЗМЫ КОСИЛКИ	13
7.2.	ЗАТОЧКА ЗУБЬЕВ РЕЖУЩЕЙ ПЛАНКИ	13
7.3.	ЗАЩИТА РЕЖУЩЕГО МЕХАНИЗМА	14
8	ЗАПЧАСТИ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ	14
8.1.	ПОРЯДОК ЗАКАЗА ЗАПЧАСТЕЙ	14
8.2.	КАТАЛОГ ЗАПЧАСТЕЙ
	ПРЕДОСТЕРЕГАЮЩИЙ ЗНАК - УГРОЗА ТРАВМ ДЛЯ ОПЕРАТОРА И ОКРУЖАЮЩИХ ЛИЦ

ВВЕДЕНИЕ

УВАЖАЕМЫЕ ГОСПОДА!

       Благодарим Вас за доверие, которое вы оказали нам, купив секционную косилку для мотоблоков CORONA. Мы написали это РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ в целях предосторожности, чтобы изначально гарантировать правильное использование устройства. Следуйте внимательно этим советам – и вы получите удовольствие и убедитесь, как долго может одно устройство работать исправно.

Чтобы это гарантировать, необходимо использовать исключительно оригинальные запчасти. В случае применения неоригинальных запчастей Пользователь утрачивает гарантийные права.

Снимки, описания и характеристики, которые содержит настоящая книга, не являются обязательными для производителя. Производитель оставляет за собой право на внесение изменений и модификации продукта.

-1-

МЕРЫ ПРЕДОСТОРОЖНОСТИ

БУДЬТЕ ВНИМАТЕЛЬНЫ – Перед монтажом и подключением привода внимательно прочтите настоящее Руководство по эксплуатации. Несоблюдение нижеуказанных мер

предосторожности освобождает нашу фирму от всякой ответственности.

Чтобы ваша работа была большее безопасной, помните: только осмотрительность способна предотвратить несчастье.

Лица, не знакомые с нормами эксплуатации, не имеют права использовать устройство.

Удалите посторонние тела с участка перед началом косьбы. Если двигатель запущен, не стойте перед устройством. Для перевозки устройства на колесиках отключите привод режущей планки и заглушите двигатель. Все операции по очистке и уходу производить с выключенным двигателем. Оставлять устройство без присмотра можно только после остановки двигателя и отключения привода режущей планки. Из соображений безопасности труда, используйте устройство, только держась за рукоятки руля в рабочем положении. При работе на склонах и вблизи тропинок используйте устройство с особой осторожностью. Запрещено работать с устройством лицам моложе 16 лет. Никогда не работайте в присутствии посторонних, особенно вблизи детей и животных. Оператор несет ответственность за причинение вреда третьим лицам. Внимательно придерживайтесь порядка эксплуатации и технического ухода за устройством и двигателем. В случае неожиданной блокировки устройства обратитесь для проверки в авторизованный сервис. Запрещено включать устройство в закрытых помещениях – выхлопные газы мотора токсичны и опасны. Не наполняйте бак при работающем двигателе. Не курите вблизи топлива. Используйте только качественное топливо. Наполняйте бак через соответствующую воронку. В ходе работ необходимо носить жесткие рабочие ботинки в качестве меры предосторожности. Будьте внимательны с устройством: при подключенном приводе можно лишиться пальцев или ступни. Используйте для режущей планки только оригинальные запчасти и  внимательно выполняйте ее осмотр и замену.

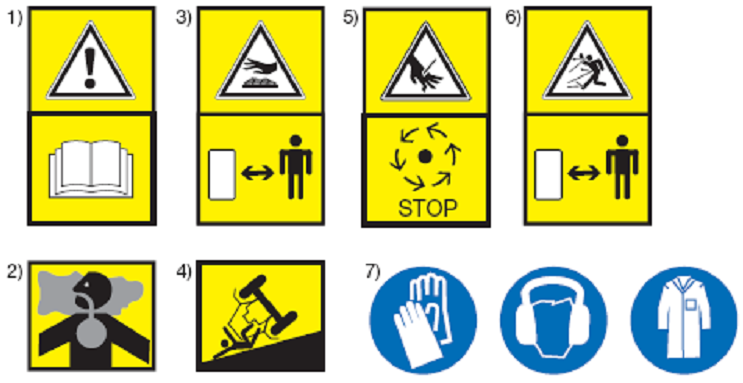

Знаки, призывающие к бдительности:

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Секционная  косилка 127 сконструирована для навески на мотоблок серий Mondial Greeny и Special Green.

Приводной механизм:	- комплект в масляной ванне (0,5 л, масло SAE 80W-90) - ход головки 73 мм - вес 22 кг
Режущий механизм:	- планка 127 см длиной - ножи от 3" (дюймов) - вес 30 кг
Привод косилки	Mondial Greeny	- при вале трансмиссии с профилем DIN 5482 (20х17) скорость вращения двигателя от 790 до 3600 об/мин.
Special Green	- нижний вал – быстрая фреза – 934 об/мин
Скорость движения мотоблока при косьбе	Mondial Greeny	- обратный ход, скорость 1 и 2
Special Green	- поступательная медленная

4. МОНТАЖ КОСИЛКИ

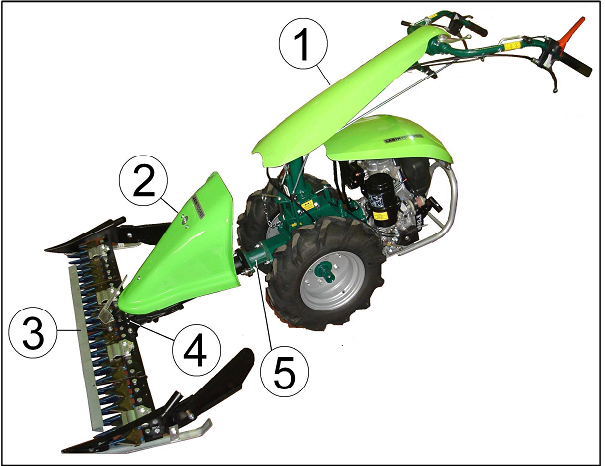

Чтобы Секционную навесную косилку 127 привести в готовность к работе, нужно соединить в одно целое части конструкции, как показано на фото 1.

– Приводное устройство – мотоблок Mondial Greeny или Special Green – Приводной механизм косилки – Режущий механизм косилки – Соединение приводного и режущего механизмов косилки – Подключение косилки в полной сборке к приводному механизму Фото 1

-3-

4.1. СБОРКА И КОМПЛЕКТАЦИЯ ПРИВОДНОГО И РЕЖУЩЕГО МЕХАНИЗМОВ КОСИЛКИ

4.1.1. Сборка приводного и режущего механизмов косилки

- для варианта с мтк MONDIAL GREENY	2- для варианта с мтк SPECIAL GREEN
Рисунок 2	Рисунок 3

Фото 4

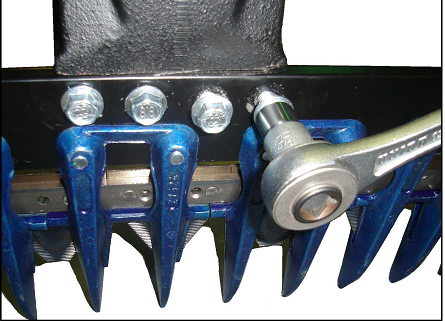

Соединение приводного (позиция 1) и режущего (позиция 2) механизмов, приведенное на рисунках 2 и 3, производится путем ввинчивания с нижней стороны (фото 4) 4 винтов М10х30 ключом ОК 15, позиция 3 (рисунки 2 и 3).

При варианте навески косилки к мотоблоку Mondial Greeny поставить по 2 комплекта косых шайб, как показано на рисунке 2, в позиции 4.

4.1.2. Комплектация кулисы

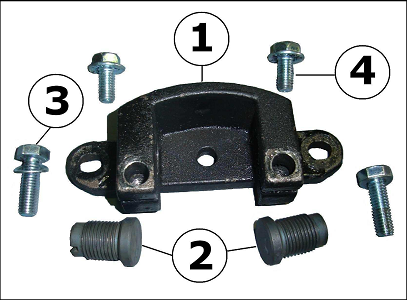

Фото 5	Фото 6

-4-

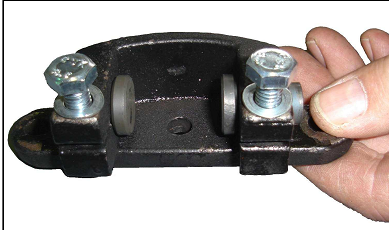

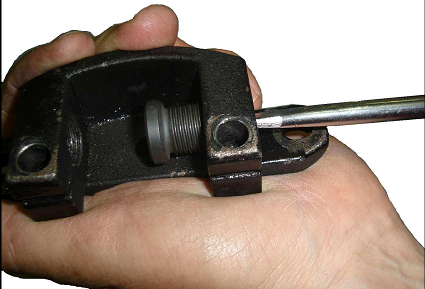

- на кулису (фото 5, позиция 1) монтируется,  в первую очередь, 2 шкворня (позиция 2), см. фото 6; - затем ввинчиваем 2 болта М8х25 с плоскими шайбами (позиция 3), см. фото 7. Фото 7

4.1.3. Монтаж кулисы на режущий механизм

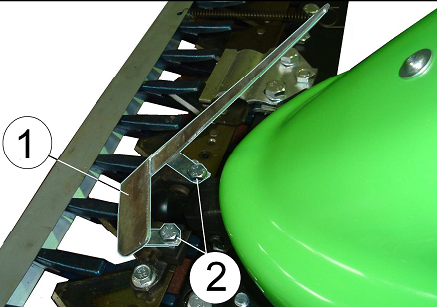

Фото 8	Фото 9

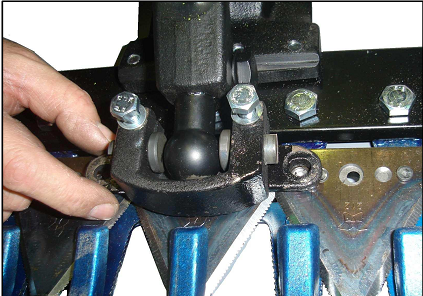

- установите собранную кулису на режущую планку (фото 8),

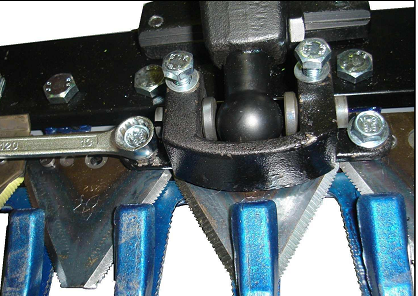

- прижмите 2 болтами М8х15 (позиция 4, фото 5), см. фото 9.

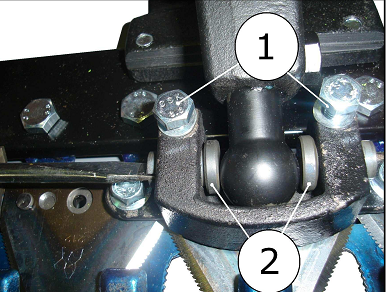

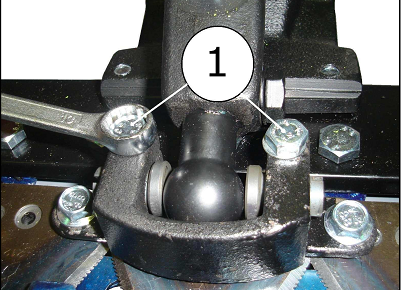

4.1.4. Регулировка бокового зазора кулисы и монтаж маятника

Фото 10	Фото 11
Фото 12

-5-
