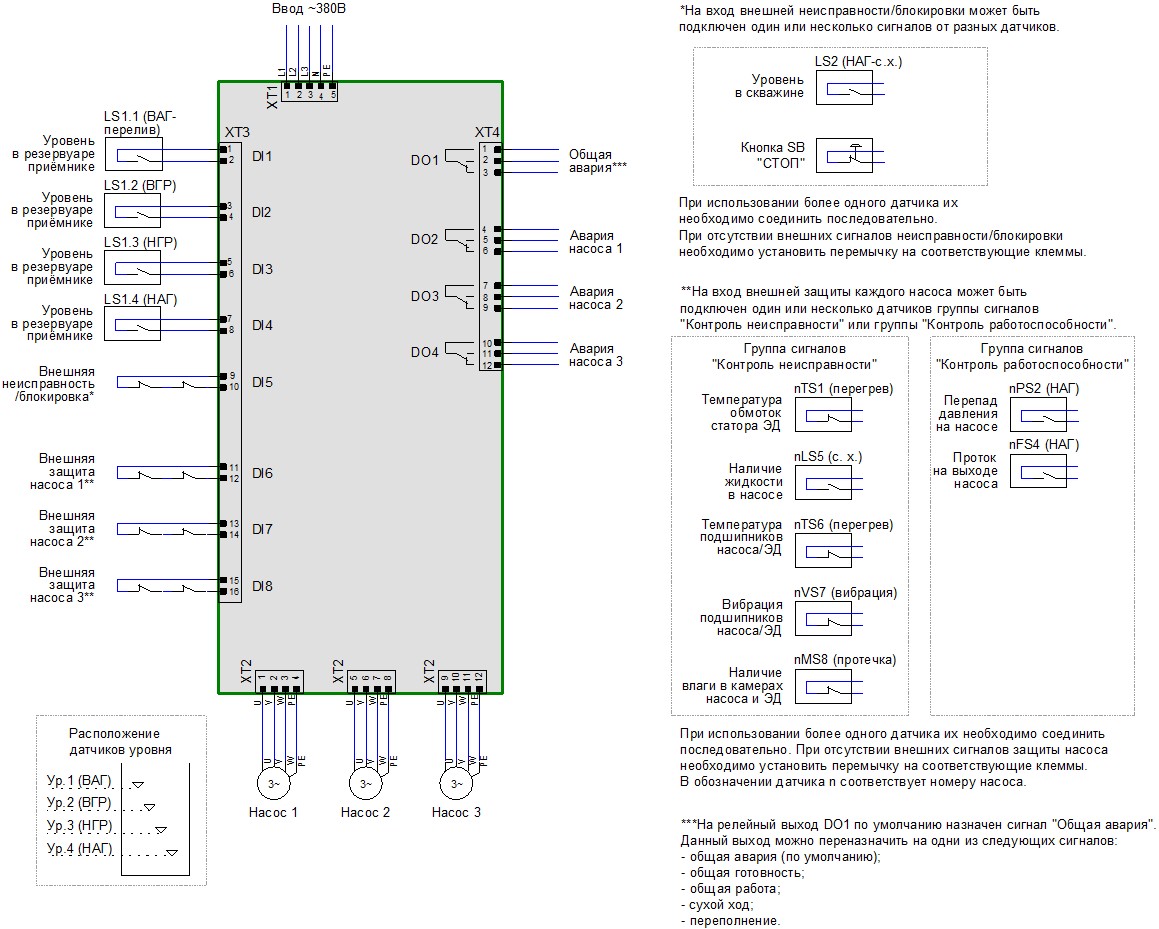

№ клеммы

Поз. обозначение

Наименование

Примечание

Силовые подключения:

XT1:1…5

Силовой кабель ввода питания

XT2:1…4

Силовой кабель ЭД насоса №1

XT2:5…8

Силовой кабель ЭД насоса №2

XT2:9…12

Силовой кабель ЭД насоса №3

Входные дискретные сигналы  (XT3)

XT3:1-2

LS1.1

Датчик уровня аварийный (ВАГ-переполнение)

XT3:3-4

LS1.2

Датчик уровня рабочий (ВГР)

XT3:5-6

LS1.3

Датчик уровня рабочий  (НГР)

XT3:7-8

LS1.4

Датчик уровня аварийный (НАГ-сухой ход)

XT3:9-10

PS2/LS3/SB

Внешняя неисправность/блокировка системы

XT3:11-12

1TS1/ др.

Внешняя защита насоса 1

Логика для группы выбирается в меню

XT3:13-14

2TS1/др.

Внешняя защита насоса 2

Логика для группы выбирается в меню

XT3:15-16

3TS1/др.

Внешняя защита насоса 3

Логика для группы выбирается в меню

Выходные дискретные сигналы (XT4)

XT4:1…3

Любой из указанных ниже:

- Общая авария (по умолчанию);

- Общая готовность;

- Общая работа;

- Сухой ход;

- Переполнение

Назначается в меню

XT4:4…6

Авария насоса 1

XT4:7…9

Авария насоса 2

XT4:10…12

Авария насоса 3
Набор подключаемых сигналов зависит от выбранной схемы автоматизации системы и насоса, а также выбранных опций (сигналы, относящиеся к основному регулируемому параметру должны присутствовать обязательно).

Шкафы управления INOVA Smart PCS UG10 для скважин. Скважина. Поддержание давления в напорном трубопроводе (MS1).

Общая схема подключений шкафа (на 1 насос)



Общая таблица подключений шкафа(1)

НЕ нашли? Не то? Что вы ищете?

№ клеммы

Поз. обозначение

Наименование

Примечание

Силовые подключения:

XT1:1…5

Силовой кабель ввода питания

XT2:1…4

Силовой кабель ЭД насоса №1

XT2:5…8

Силовой кабель ЭД насоса №2

XT2:9…12

Силовой кабель ЭД насоса №3

Входные дискретные сигналы  (XT3)

XT3:1-2

PS1’

Датчик давления аварийный (ВАГ)

XT3:3-4

PS1

Датчик давления рабочий (ВГР)

XT3:5-6

не исп.

XT3:7-8

не исп.

XT3:9-10

LS2/SB

Внешняя неисправность/блокировка системы

XT3:11-12

1TS1/ др.

Внешняя защита насоса 1

Логика для группы выбирается в меню

XT3:13-14

2TS1/др.

Внешняя защита насоса 2

Логика для группы выбирается в меню

XT3:15-16

3TS1/др.

Внешняя защита насоса 3

Логика для группы выбирается в меню

Выходные дискретные сигналы (XT4)

XT4:1…3

Любой из указанных ниже:

- Общая авария (по умолчанию);

- Общая готовность;

- Общая работа;

- Сухой ход;

- Переполнение

Назначается в меню

XT4:4…6

Авария насоса 1

XT4:7…9

Авария насоса 2

XT4:10…12

Авария насоса 3
Набор подключаемых сигналов зависит от выбранной схемы автоматизации системы и насоса, а также выбранных опций (сигналы, относящиеся к основному регулируемому параметру должны присутствовать обязательно).

Скважина. Поддержание уровня в резервуаре-приёмнике (MS2).

Общая схема подключений шкафа (на 1 насос)



Общая таблица подключений шкафа(1)

№ клеммы

Поз. обозначение

Наименование

Примечание

Силовые подключения:

XT1:1…5

Силовой кабель ввода питания

XT2:1…4

Силовой кабель ЭД насоса №1

XT2:5…8

Силовой кабель ЭД насоса №2

XT2:9…12

Силовой кабель ЭД насоса №3

Входные дискретные сигналы  (XT3)

XT3:1-2

LS1.1

Датчик уровня аварийный (ВАГ-переполнение)

XT3:3-4

LS1.2

Датчик уровня рабочий (ВГР)

XT3:5-6

LS1.3

Датчик уровня рабочий  (НГР)

XT3:7-8

LS1.4

Датчик уровня аварийный (НАГ-сухой ход)

XT3:9-10

LS2/SB

Внешняя неисправность/блокировка системы

XT3:11-12

1TS1/ др.

Внешняя защита насоса 1

Логика для группы выбирается в меню

XT3:13-14

2TS1/др.

Внешняя защита насоса 2

Логика для группы выбирается в меню

XT3:15-16

3TS1/др.

Внешняя защита насоса 3

Логика для группы выбирается в меню

Выходные дискретные сигналы (XT4)

XT4:1…3

Любой из указанных ниже:

- Общая авария (по умолчанию);

- Общая готовность;

- Общая работа;

- Сухой ход;

- Переполнение

Назначается в меню

XT4:4…6

Авария насоса 1

XT4:7…9

Авария насоса 2

XT4:10…12

Авария насоса 3
Набор подключаемых сигналов зависит от выбранной схемы автоматизации системы и насоса, а также выбранных опций (сигналы, относящиеся к основному регулируемому параметру должны присутствовать обязательно).

ПРИЛОЖЕНИ управления. Габаритные размеры и вес.


Указаны габаритные размеры и масса шкафов управления INOVA Smart PCS серии UG10 исполнения «СТАНДАРТ» с 1 вводом для схем пуска SA, SB на число насосов 1…3. Для шкафов с 2 вводами – по запросу.

Серия UG10, напряжение питания 380-400В, 50Гц, схема пуска – SA (прямой пуск от сети)

Шкаф управления

Двигатель

Габаритные размеры и вес

№ по каталогу

Мощность, кВт

1 ЭД

2 ЭД

3 ЭД

В/Ш/Г, мм

Вес, кг

В/Ш/Г, мм

Вес, кг

В/Ш/Г, мм

Вес, кг

UG10-1N-*-075-SA-4-5

0,75

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U15-SA-4-5

1,5

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U22-SA-4-5

2,2

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U30-SA-4-5

3

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U40-SA-4-5

4

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U55-SA-4-5

5,5

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U75-SA-4-5

7,5

600х400х250

19

700х500x250

25

800х600х250

35

UG10-1N-*-D11-SA-4-5

11

600х400х250

19

700х500x250

25

800х600х250

35

UG10-1N-*-D15-SA-4-5

15

600х400х250

19

700х500x250

25

800х600х250

35

При заказе оборудования замените * на количество электродвигателей (1…3).

Серия UG10, напряжение питания 380-400В, 50Гц, схема пуска – SB (плавный пуск от УПП)

Шкаф управления

Двигатель

Габаритные размеры и вес

№ по каталогу

Мощность, кВт

1 ЭД

2 ЭД

3 ЭД

В/Ш/Г, мм

Вес, кг

В/Ш/Г, мм

Вес, кг

В/Ш/Г, мм

Вес, кг

UG10-1N-*-075-SB-4-5

0,75

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U15-SB-4-5

1,5

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U22-SB-4-5

2,2

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U30-SB-4-5

3

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U40-SB-4-5

4

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U55-SB-4-5

5,5

600х400х250

17

600х500x250

23

700х500х250

25

UG10-1N-*-U75-SB-4-5

7,5

600х400х250

19

700х500x250

25

800х600х250

35

UG10-1N-*-D11-SB-4-5

11

600х400х250

19

700х500x250

25

800х600х250

35

UG10-1N-*-D15-SB-4-5

15

600х400х250

19

700х500x250

25

800х600х250

35

При заказе оборудования замените * на количество электродвигателей (1…3).

ПРИЛОЖЕНИ силовых кабелей, подключаемых к шкафам управления.


Указаны сечения силовых кабелей питания и ЭД, подключаемых к  шкафам управления INOVA Smart PCS  серии UG10 исполнения «СТАНДАРТ» с 1 вводом в зависимости от номинальной мощности и числа электродвигателей.


Кабель электродвигателя

Кабель питания

Шкаф управления

Номинальная мощность,

кВт

Макс. сечение кабеля, мм2

Максимальное сечение кабеля, мм2

№ по каталогу

1 ЭД

2 ЭД

3 ЭД

0,75

6

6

6

6

UG10-1N-*-075-**-4-5

1,5

6

6

6

6

UG10-1N-*-U15-**-4-5

2,2

6

6

6

6

UG10-1N-*-U22-**-4-5

3

6

6

6

6

UG10-1N-*-U30-**-4-5

4

6

6

6

10

UG10-1N-*-U40-**-4-5

5,5

6

6

10

10

UG10-1N-*-U55-**-4-5

7,5

6

6

10

16

UG10-1N-*-U75-**-4-5

11

6

6

16

35

UG10-1N-*-D11-**-4-5

15

10

10

35

50

UG10-1N-*-D15-**-4-5

Для заказа замените * на количество электродвигателей (1…3) и  ** на код схемы пуска (SA, SB).

Сечения подключаемых кабелей указаны как максимально возможные сечения для установленных клемм; точное сечение кабеля может быть определено во время заказа и расчёта проектировщиками для конкретных условий.
