Каталог 2013’10	Шкафы управления Smart PCS серии UG10

СОДЕРЖАНИЕ

Термины и сокращения        2

1.        ОБЩИЕ СВЕДЕНИЯ О ГАММЕ ШКАФОВ УПРАВЛЕНИЯ INOVA SMART PCS.        3

1.1.        Введение.        3

1.2.        Номенклатура шкафов управления INOVA Smart PCS.        4

2.        ШКАФЫ УПРАВЛЕНИЯ INOVA SMART PCS СЕРИИ UG10.        6

2.1.        Назначение шкафов управления INOVA Smart PCS UG10.        6

2.2.        Выбор шкафа управления. Заказные номера.        10

2.3.        Технические характеристики шкафов управления INOVA Smart PCS UG10.        12

2.4.        Функции шкафов управления INOVA Smart PCS UG10.        14

2.6.        Опции шкафов управления INOVA Smart PCS UG10.        20

2.7.        Дополнительное оборудование для шкафов управления INOVA Smart PCS UG10.        22

3.        ВАРИАНТЫ ПРИМЕНЕНИЙ. Общие схемы автоматизации.        23

3.1.        Шкафы управления INOVA Smart PCS UG10 для систем поддержания давления.        23

3.1.1.        Система поддержания давления в напорном трубопроводе.        23

3.2.        Шкафы управления INOVA Smart PCS UG10 для систем поддержания уровня.        27

3.2.1.        Поддержание уровня в резервуаре-источнике.        27

3.2.2.        Поддержание уровня в резервуаре-приёмнике – наполнение.        33

3.3.        Шкафы управления INOVA Smart PCS UG10 для артезианских скважин.        38

3.3.1.        Скважина - поддержание давления в напорном трубопроводе.        38

3.3.2.        Скважина - поддержание уровня в резервуаре-приёмнике.        42

ПРИЛОЖЕНИ применений. Общие схемы внешних подключений.        46

ПРИЛОЖЕНИ управления. Габаритные размеры и вес.        56

ПРИЛОЖЕНИ силовых кабелей, подключаемых к шкафам управления.        57

Термины и сокращения

АВР	Автоматический ввод резерва.
АПВ	Автоматическое повторное включение.
АСУ ТП	Автоматизированная система управления технологическим процессом.
НАГ/ВАГ	Нижняя/Верхняя аварийная граница.
НВА	Низковольтная аппаратура (0,4 кВ).
НГР/ВГР	Нижняя/Верхняя граница регулирования.
НЗ/НО(НР)	Нормально-закрытый (замкнутый) / Нормально открытый (разомкнутый). Тип контактов.
НПГ/ВПГ	Нижняя/Верхняя предупредительная граница.
ПЛК	Программируемый логический контроллер.
С. х.	Сухой ход.
УПП	Устройство плавного (мягкого) пуска.
ЧМИ	Человеко-машинный интерфейс.
ШУ	Шкаф управления.
ШУН	Шкаф управления насосом(ми).
ЭД	Электродвигатель.
ЭКМ	Электро-контактный манометр.
AI, AO	Аналоговый вход, аналоговый выход.
DI, DO	Дискретный вход, дискретный выход.
SCADA	Аббр. от англ. supervisory control and data acquisition (диспетчерское управление и сбор данных) – программный пакет, предназначенный для обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте мониторинга или управления.

ОБЩИЕ СВЕДЕНИЯ О ГАММЕ ШКАФОВ УПРАВЛЕНИЯ INOVA SMART PCS. Введение.

Насосное оборудование широко применяется в различных отраслях промышленности, коммунальной сфере. Как показывает статистика, именно насосные системы являются основными потребителями электроэнергии на промышленных предприятиях и гражданских объектах.

Применяемые на предприятиях системы управления насосным оборудованием должны быть:

Надёжными; Энергоэффективными; Простыми в установке и эксплуатации; С оптимальным соотношением функциональности и цены.

Предлагаемые нами решения созданы на основе проверенных, адаптированных к конкретным применениям архитектур и имеют техническую поддержку на весь срок службы оборудования.

Применение шкафов управления INOVA Smart PCS позволяет:

Сократить или исключить необходимость разработки проектной документации.

Все изделия поставляются с подробным руководством по монтажу и эксплуатации, готовым набором типовых схем автоматизации и схем подключения.

Сократить время выбора и заказа системы управления.

Для заказа оборудования достаточно выбрать в каталоге стандартный шкаф управления под нужное применение с необходимым набором опций.

Уменьшить сроки поставки оборудования.

Шкафы управления до 15 кВт поддерживаются на складе. Срок поставки остальных шкафов составляет от 4 до 6 недель.

Сократить время выполнения монтажных работ.

Быстрый монтаж за счет использования унифицированных клеммных групп и разъемных соединений.

Сократить до минимума сроки выполнения пусконаладочных работ и ввода системы в эксплуатацию.

Благодаря простому меню настроек  ввод оборудования в эксплуатацию осуществляется за несколько шагов.

Улучшить показатели технологии и  системы в целом.

Улучшения достигаются за счет использования устройств плавного пуска, специальных функций и инновационных решений, повышающих энергоэффективность.

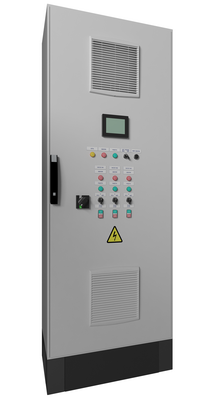

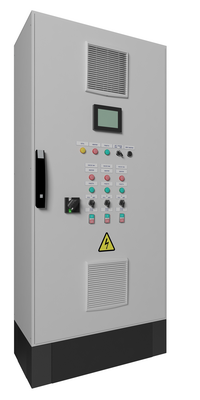

Номенклатура шкафов управления INOVA Smart PCS.

Широкая номенклатура шкафов управления INOVA Smart PCS призвана удовлетворить самого изысканного и требовательного Клиента и выбрать оптимальные решения для задач различного уровня сложности.

Ниже приведена сводная таблица номенклатуры шкафов управления INOVA Smart PCS по сериям с указанием основных характеристик.

Номенклатура шкафов управления INOVA Smart PCS

Серия	UG10	UG30	UG70	UG80 (по запросу)
Краткое описание	Шкафы управления для релейного или каскадного регулирования по дискретным датчикам	Шкафы управления для плавного или плавно-каскадного регулирования по аналоговым датчикам	Универсальные шкафы управления для релейного, каскадного, плавного или плавно-каскадного регулирования по аналоговым или дискретным датчикам	Универсальные шкафы управления для релейного, каскадного, плавного или плавно-каскадного регулирования по аналоговым или дискретным датчикам с расширенным функционалом
Применение	Насосные и вентиляторные системы: - Поддержание давления, - Поддержание уровня, - Скважины (давление, уровень)	Насосные и вентиляторные системы: - Поддержание давления, - Поддержание уровня, - Поддержание расхода, - Скважины (давление, уровень, расход)	Насосные и вентиляторные системы: - Поддержание давления, - Поддержание уровня, - Поддержание расхода, - Скважины (давление, уровень, расход)	Насосные и вентиляторные системы: - Поддержание давления, - Поддержание уровня, - Поддержание расхода, - Скважины (давление, уровень, расход), -Поддержание температуры
Количество вводов питания, наличие АВР	- 1 ввод; - 2 ввода, с АВР; - 2 ввода, с руч. АВР	- 1 ввод; - 2 ввода, с АВР; - 2 ввода, без АВР (групповой)	- 1 ввод; - 2 ввода, с АВР; - 2 ввода, без АВР (групповой)	- 1 ввод; - 2 ввода, с АВР; - 2 ввода, без АВР (групповой); - 2 ввода, с руч. АВР; - ввод на каждый насос (раздельный); - др.
Количество электродвигателей(1)	1…3	1…6	1…6	1…6
Мощность электродвигателей	0,75…15 кВт	0,75…75 кВт	0,75…75 кВт	0,75…400 кВт
Схемы пуска	- SA (пуск от СЕТИ); - SB (пуск от УПП)	- FA (пуск от ПЧ); - FC (пуск от 1 ПЧ или СЕТИ); - FD (пуск от 1 ПЧ или УПП)	- FA (пуск от ПЧ); - FB (пуск от внешнего ПЧ); - FC (пуск от 1 ПЧ или СЕТИ); - FD (пуск от 1 ПЧ или УПП); - SA (пуск от СЕТИ); - SB (пуск от УПП)	- FA (пуск от ПЧ); - FB (пуск от внешнего ПЧ); - FC (пуск от 1 ПЧ или СЕТИ); - FD (пуск от 1 ПЧ или УПП); - FE (пуск от ПЧ или СЕТИ); - FF (пуск от ПЧ или УПП); - SA (пуск от СЕТИ); - SB (пуск от УПП); - SC (пуск от УПП или СЕТИ)
Способ регулирования	Релейное/Каскадное	- Плавное; - Плавно-каскадное	- Плавное; - Релейное/Каскадное; - Плавно-каскадное	- Плавное; - Релейное/Каскадное; - Плавно-каскадное
Вид регулирования	С обратной связью (по дискретным датчикам)	С обратной связью (по аналоговым датчикам)	С обратной связью (по аналоговым или дискретным датчикам)	С обратной связью (по аналоговым или дискретным датчикам)
Резервирование датчика регулируемого параметра	Да (дискретный датчик)	Да (аналоговый датчик)	Да (аналоговый или дискретный датчик)	Да (аналоговый или дискретный датчик)
Количество макроконфигураций(2)	5	7	7	Больше 7 (по запросу)
Количество функций	40	60	70-80	Больше 80
Входы-выходы	Общесистемные:  5DI, 1DO На каждый насос: 1DI, 1DO	Общесистемные: 8AI, 5DI, 6DO На каждый насос: 2DI, 3DO	Общесистемные: 8AI, 12DI, 10DO На каждый насос: 4AI, 2DI, 3DO	(по запросу)
Интерфейсы	- Ethernet Modbus TCP/IP (опция); - RS-485 Modbus RTU (опция); - Радио-модем 433 МГц (опция); - GSM/GPRS-модем (опция)	- Ethernet Modbus TCP/IP (опция); - RS-485 Modbus RTU (опция); - Радио-модем 433 МГц (опция); - GSM/GPRS-модем (опция)	- Ethernet Modbus TCP/IP; - RS-485 Modbus RTU (опция); - Profibus DP (опция); - Радио-модем 433 МГц (опция); - GSM/GPRS-модем (опция)	- Ethernet Modbus TCP/IP; - RS-485 Modbus RTU (опция); - Profibus DP (опция); - Радио-модем 433 МГц (опция); - GSM/GPRS-модем (опция)
Регистрация событий	нет	да	да	да
Регистрация параметров	Только на SCADA (по запросу)	Только на SCADA (по запросу)	Только на SCADA (по запросу)	Только на SCADA (по запросу)
Интерфейс пользователя (ЧМИ)	Буквенно-цифровой  ч/б дисплей с кнопками (ПЛК)	Графическая цветная сенсорная панель 3,5”	Графическая цветная сенсорная панель 5,7”	Графическая цветная сенсорная панель 5,7”
Серия	UG10	UG30	UG70	UG80 (по запросу)

Для примера на схемах автоматизации и подключений показаны 3 электродвигателя насосов. Применение макроконфигураций см. в разделе 3.

Возможна  реализация исполнений и функций шкафов, отличающихся от указанных стандартных - по запросу.
