М Е Н Е Д Ж М Е Н Т  К А Ч Е С Т В А



Описание серии ХИТ (Кухни)


  Владелец процесса - РОРД

г. Екатеринбург

2017 г.

Содержание

1

Позиционирование

3

2

Применяемые материалы

3

3

Лицевая фурнитура

3

4

Крепежная фурнитура

5

5

Отличительные особенности

6

6

Особенности конструкций

7

7

Таблица модулей и фасадов

8

7.1

Кухонные комплекты на 250 мм

8

7.2

Кухонные комплекты на 400 мм

9

7.3

Кухонные комплекты на 600 мм

13

7.4

Кухонные комплекты на 800 мм

16

7.5

Кухонные комплекты на 1000 мм

20

7.6

Кухонные комплекты на 1200 мм

22

7.7

Кухонные комплекты на 1400 мм

26

7.8

Кухонные комплекты на 1600 мм

30

7.9

Кухонные комплекты на 1800 мм

32

7.10

Кухонные комплекты на 2000 мм

37

8

Аксессуары

41

9

Приложение 1. Список должностей для обязательного ознакомления

42

10

Приложение 2. Лист согласования

43


1. Позиционирование

1.1 Серия Хит (Кухни) – мебель для кухонь.

2. Применяемые материалы

2.1 ДСП 16 мм Белая шагрень применяется для изготовления корпусов изделий.

2.2 ДСП 16 мм цветов Жёлтый, Лайм, Оранж применяется для изготовления открытых модулей в комплектах Хит-К-250, Хит-К-400.1/2, Хит-К-400.2/2.

2.3 Кромка ПВХ 0,4 мм Белая применяется для облицовки деталей из ДСП 16 мм.

2.4 Кромка ПВХ 0,4 мм  цветов Жёлтая 217, Лайм 209, манго 207 применяется для облицовки деталей открытых модулей Хит-К-250, Хит-К-400.1/2, Хит-К-400.2/2.

НЕ нашли? Не то? Что вы ищете?

2.5 ХДФ 3,2 мм белого цвета применяется для изготовления задних стенок и днищ ящиков.

2.6 Пленка Oracal цветов Жёлтый (№22) , Зеленый (№63), Оранжевый  (№36) применяется для наклейки на задние стенки открытых модулей Хит-К-250, Хит-К-400.1/2, Хит-К-400.2/2.

2.7 Столешницы влагостойкие В=26,5 мм различных цветов применяются для изготовления столешниц изделий.

2.8 Кромка пластиковая 1 мм В=32 мм в цвет столешницы применяется для облицовки столешниц и для вставки в кухонный плинтус.

2.9 Кухонный плинтус, размерами 3050х28х28 пластиковый с силиконовыми краями применяется для установки между столешницей и стеной. Дополнительно в него устанавливается кромка пластиковая для плинтуса (см. п.2.8).

2.10 Цоколь ПВХ В=100 мм цветов Белый, Титан, Венге применяется для установки на напольные кухонные модули.

2.11 МДФ 16  мм с внутренней стороны облицованное белым ламинатом, с внешней стороны пленкой ПВХ различных цветов применяется для изготовления фасадов изделий.

2.12 Стекло 4 мм Мателюкс белый, Мателюкс бронза применяется для изготовления витрин.

3. Лицевая фурнитура

№

Наименование


1

Ручка FS 2301D 160 сталь (винты для ручек в комплекте)

2

Полкодержатель металлический d5 для полок

3

Роликовая направляющая Д=500 мм белого цвета (компл.)

4

Мойка круглая Диаметр=510 мм выполнена из нержавеющей стали Т=0,8 мм, поверхность - матовая

Размеры чаши: Диаметр=390 мм, Гл=150 мм

5

Мойка накладная Ш=800 мм с левым расположением чаши выполнена из нержавеющей стали Т=0,8 мм.

Размеры чаши: 360х380 мм,  Гл=130 мм. Мойка комплектуется установочными зажимами и сифоном.

6

Мойка накладная Ш=800 мм с правым расположением чаши выполнена из нержавеющей стали Т=0,8 мм.

Размеры чаши: 360х380 мм,  Гл=130 мм Мойка комплектуется установочными зажимами и сифоном.

7

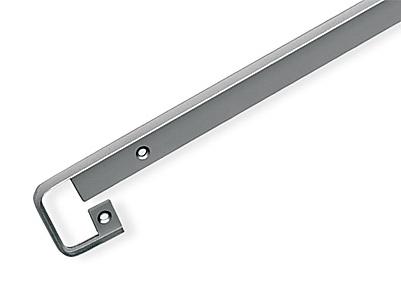

Планка для столешницы угловая соединительная Т=26 мм, цвет-хром матовый

8

Планка соединительная для столешницы Т=26 мм, цвет-хром матовый

4. Крепежная фурнитура
