Введение

  Если вы любите решать задачи  на смекалку, логические,  олимпиадного типа или головоломки, то, наверное, не раз составляли таблицы,  изображали объекты  точками, соединяли их отрезками или  стрелками, подмечали закономерности у полученных рисунков,  выполняли  над точками и отрезками операции, не похожие  на арифметические, алгебраические или  на преобразования в геометрии, то есть вам приходилось строить  математический аппарат специально для решения задачи. А это означает, что вы  заново открывали для себя начала теории графов.

  Толчок к развитию теории графов получила на рубеже XIX и XX столетий, когда резко возросло  число работ  в области топологии  и комбинаторики, с которыми её связывают самые тесные узы родства. Как отдельная  математическая дисциплина теория графов была впервые  представлена в работе венгерского математика Кёнига в 30-е годы XX столетия.

  В последнее время графы и связанные с ними методы исследований органически пронизывают на разных условиях едва ли не всю  современную математику. Графы эффективно используются  в теории планирования и управления, теории расписаний, социологии,  математической лингвистике, экономике, биологии, медицине. Широкое применение  находят графы  в таких областях прикладной математики, как в программирование, теория конечных автоматов,  электроника, в решение вероятностных и комбинаторных задач. Теория графов быстро развивается, находит все новые приложения и ждет молодых  исследователей.

  Конечно, в  этой работе невозможно рассказать о всех направлениях развития  теории графов и разработанных  приложениях. Главная цель этой работы – помочь учителю, а значит и школьникам, овладеть основными понятиями  теории графов, новыми для школы методами решения задач, в популярной форме  познакомить с некоторыми её приложениями. Материал моей работы организован так, что  знакомство с графами  происходит в процессе решения самых разнообразных задач, в формулировках условий которых не упоминаются графы. Для решения их требуется  «увидеть» возможность  перевести условие на язык графов, решить задачу «внутри теории графов», интерпретировать полученное  решение в исходных терминах. Возможность  представить граф с помощью  наглядных  рисунков делает все это более доступным,  вначале приводятся задачи, которые можно решать с помощью  неориентированных графов (с одноцветными  вершинами и ребрами), потом появляются задачи, для решения которых полезны ориентированные графы. Таким образом, расширение понятия  «граф» происходит как бы по необходимости,  с целью решения  очередной задачи. При рассказе обратите  внимание на то, что сначала граф  появляется как рисунок  из точек и отрезков, соединяющих  пары точек. Шаг за  шагом выявляются  закономерности  необычной «геометрии», в которой нет углов, нет расстояния между точками в привычном понимании этого слова, равноправны расположения точек на рисунке, безразлично, соединены  ли две точки отрезком прямой или отрезком кривой и т. д. Постепенно содержание  понятия «граф» уточняется, а объём его расширяется.

2. Теоретический материал к теме “Графы”.

2.1 Введение

  Графы – замечательные математические объекты, с их помощью можно решать очень много различных, внешне не похожих друг на друга задач. В математике существует целый раздел – теория графов, который изучает графы, их свойства и применение. Мы же обсудим только самые основные понятия, свойства графов и некоторые способы решения задач.

  Графом в математике называется конечная совокупность точек, именуемых вершинами; некоторые из них соединены друг с другом линиями, называемых ребрами графа.

  При взгляде на географическую карту сразу бросается в глаза сеть железных дорог. Это типичный граф: кружочки обозначают станции - вершины графа, а соединяющие их пути - ребра.

  Инженер чертит схемы электрических цепей. Химик рисует структурные формулы, чтобы показать,  как в сложной  молекуле с помощью валентных связей соединяются друг с другом атомы. Историк прослеживает родословные связи по генеалогическому дереву. Военачальник наносит на карту сеть коммуникаций, по которым из тыла к передовым частям доставляется подкрепление. Социолог на сложнейшей диаграмме показывает, как подчиняются друг другу различные отделы одной огромной корпорации.

  Что общего во всех этих примерах? В каждом из них фигурирует схема, состоящая из точек(они обозначают разветвления  электрической цепи, атомы, людей, города и т. д.), соединённых между собой линиями.

  Для общего представления рассмотрим несколько простейших примеров:

Задача 1. Между девятью планетами солнечной системы установлено космическое сообщение. Рейсовые ракеты летают по следующим маршрутам: Земля – Меркурий; Плутон – Венера; Земля – Плутон; Плутон – Меркурий; Меркурий – Вене; Уран – Нептун; Нептун – Сатурн; Сатурн – Юпитер; Юпитер – Марс и Марс – Уран. Можно ли долететь на рейсовых ракетах с Земли до Марса?

Решение: Нарисуем схему условия: планеты изобразим точками, а маршруты ракет – линиями.(рис.1)

Теперь сразу видно, что долететь с Земли до Марса нельзя.

Задача 2. В одном городе шесть станций метро: Алмазная, Золотая, Лесная, Парковая, Садовая, Серебряная. Поезда следуют по маршрутам Алмазная – Золотая, Золотая – Серебряная, Лесная – Садовая, Садовая – Парковая, Парковая – Лесная, Серебряная – Алмазная. Можно ли с помощью этих поездов добраться до станции Парковая до станции Алмазная?

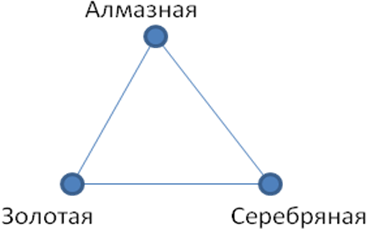

Решение: Нарисуем картинку, на которой будем отмечать станции точками, а соединяющие их маршруты – непересекающимися линиями. Теперь видно, что добраться от станции Парковая до станции Алмазная нельзя.

Задача 3. В государстве 24 города. Может ли быть так, что 8 из них соединены с тремя городами, 11 – с пятью городами, а 5 – с четырьмя городами?

Решение: В этой задаче идет речь о том, что можно ли построить  граф, имеющий 24 вершины, причем 8 из них соединены с тремя вершинами, 11 – с пятью вершинами, а 5 – с четырьмя вершинами. Сосчитаем, сколько ребер должно быть у такого графа. Для этого найдем  сумму: 8*3+11*5+5*4=24+55+20=99 (по три ребра выходит из каждой вершины первого сорта, по пять из каждой вершины второго сорта и по четыре – из каждой вершины третьего сорта). Очевидно, что мы считали каждое ребро дважды –ведь оно соединяет две вершины. Поэтому ребер должно быть  99:2 = 49,5. Но число ребер не может быть не целым. Получено противоречие. Такой граф построить невозможно.

  Мы рассмотрели три непохожие задачи. Однако решения этих двух задач объединяет общая идея – графическое представление решения. При этом и картинки, нарисованные для каждой задачи, оказались похожими: каждая картинка – это несколько точек, некоторые из которых соединены линиями. Такие картинки и называются графами. Точки при этом называются вершинами, а линии – ребрами графа. Заметим, что не каждая картинка такого вида будет называться графом. Например. если вас попросят нарисовать в тетради пятиугольник, то такой рисунок графом не будет. Будем называть что рисунок такого вида, как в предыдущих задачах, графом, если есть какая-то конкретная задача для которой такой рисунок построен.

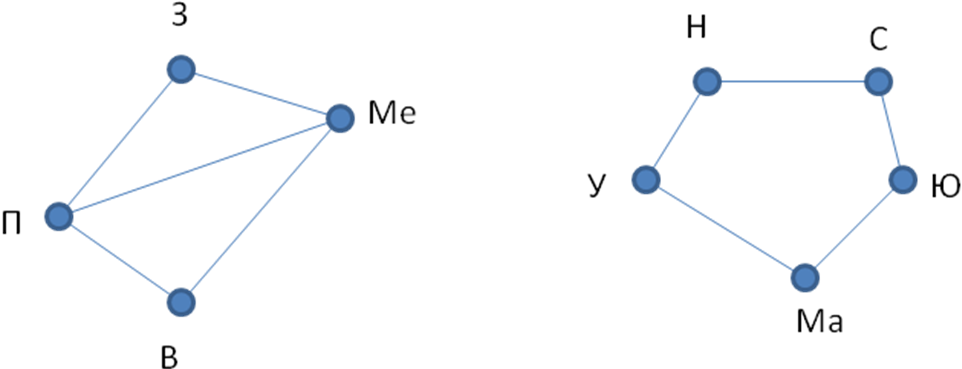

  Другое замечание касается вида графа. Попробуйте проверить, что граф для одной и той же задачи можно нарисовать разными способами; и наоборот для разных задач можно нарисовать одинаковые по виду графы. Здесь важно лишь то, какие вершины соединены друг с другом, а какие – нет. Например, граф для задачи 1 можно нарисовать по-другому:

Такие одинаковые, но по-разному нарисованные графы, называются изоморфными

Задача 4. Можно ли нарисовать граф, изображенный на рис. 2, не отрывая карандаша от бумаги и проводя каждое ребро ровно один раз?

  Решение: Сделать это нельзя. В самом деле, рисуя граф так, как требуется в условии, мы в каждую вершину двух – начальной и конечной – должны войти столько же раз, сколько выйти, поэтому степени всех вершин, кроме двух, должны быть четными, а это не так.
