На однотипные изделия, имеющие два и более исполнения для сборочных единиц и три и более исполнения для составных частей изделия, составляют групповую спецификацию (соответственно разрабатывают и групповые чертежи).
Примеры заполнения спецификации приведены в приложении «Е»
Вопросы для самопроверки
Для каких видов чертежей обязательным документом является спецификация На каких листах выполняются разделы технического описания изделия Кем утверждается ТО Из каких разделов состоит ТО Какие разделы входят в спецификацию В какой последовательности заполняются разделы спецификацииЛитература
Основная
Барташевич, мебели / , Мн.,Современная школа., 2006г., 336с.
Буйвидович, столярно-плотничных и паркетных работ/ Буйвидович, Ф. В., Мн., Вш.,2000г., 470с.
Конструирование мебельных изделий / , М, Лесн. Пром., 1988г., 160с.
Пособие конструктору мебели / Погребский М. П., Лесн. пром., 1986г. 157с.
Дополнительная
Барташевич, мебели / , Мн.,Вш.,1998г., 284.
Агранович – , Наша квартира. / Агранович – , Мн., Ростов – на – Дону, 2002г.
Барташевич, А. А. и др. Основы композиции и дизайна мебели. / Барташевич, А. А. и др. Ростов – на – Дону, 2004г.
Барташевич, мебели / , , Мн., 1998г.
Основы художественного конструирования / , , Мн., 1978г.
Барташэвіч А. А. і інш. Канструяванне мэблі, Ч. 1. Аутаматызаванае канструяванне мэблі. / Барташэвіч А. А., Мн., БДТУ, 1997г.
Барташэвіч А. А. і інш. Канструяванне мэблі. Ч. 2. Распрацоука графічнай канструктарскай дакументацыі./Барташэвіч А. А. і інш. Мн., БДТУ., 1998г.
История интерьера и мебели / , , Мн., 2002г.
Проектирование и конструирование мебели. / , М.,1988г.
Справочник мебельщика / , М., Лесн. Пром., 1986г.,360с.
Стандарты
ГОСТ 20400 -80 Продукция мебельного производства. Термины и определения
ГОСТ 19917-93 Мебель для сидения и лежания. Общие технические условия
ГОСТ 16371 -93 Мебель. Общие технические условия
ГОСТ 6449.1-5-82 Изделия из древесины и древесных материалов. Допуски и посадки
ГОСТ 13025.1 – 18- 82 Мебель бытовая. Функциональные размеры
ГОСТ 2.309-73 Обозначение шероховатости поверхностей
ГОСТ 7016-82 Изделия из древесины и древесных материалов. Параметры шероховатости поверхностей
ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры
СТБ 1138-98 Двери и ворота для зданий и сооружений. Общие технические условия
СТБ 939-93 Окна и балконные двери для зданий и сооружений. Общие технические условия
ГОСТ 17743-86 Технология деревообрабатывающей и мебельеной промышленности. Термины и определения
Каталоги мебельной фурнитуры
Методические указания к выполнению домашних контрольных работ
К выполнению контрольных работ учащиеся приступают только после изучения всех тем предмета В соответствии с учебным планом в межсессионный период учащимися выполняются две контрольные работы по дисциплине "Конструирование мебельных изделий".
В контрольной работе № I следует дать подробные четкие ответы по четырем теоретическим вопросам и выполнить расчет и графическое изображение по полученным расчетным данным шиповых соединений. Многочисленные исправления, зачеркивания, небрежность рисунков, схем и эскизов в контрольной работе не допускаются. Записи ведутся в тетради в клетку, через строчку, с обязательным соблюдением полей, чернилами или пастой любого цвета, кроме красного. Расчетно-графическое задание выполняется на формате А4 отдельно каждое шиповое соединение. Расчет элементов шипов записывают в текстовой части контрольной работы. Каждый чертеж контрольной работы должен иметь штамп с основными надписями, заполненными в соответствии с требованиями ЕСКД.
Масштаб исполнения шипового соединения выбирается самостоятельно
Схемы и формулы для расчета шиповых соединений приведены в ПРИЛОЖЕНИИ «Г»
Контрольная работа № 2 содержит расчетно-графическую часть техническое описание изделия (ТО). ТО должно содержать следующие части: вводная часть; описание изделия;
общий вид; конструкция и материалы; требования по доставке мебели в торговую сеть.
Раздел «описание изделия» должен указывать назначение изделия, давать его краткую эстетическую, конструкторско-технологическую и функциональную характеристику,
описание конструктивных особенностей. В конце раздела приводятся варианты облицовочных и защитно-декоративных покрытий, и указывается, каким нормативным документам должны соответствовать требования к этим покрытиям.
В разделе «Общий вид» приводятся чертежи общего вида ( смотри вариант рисунка.) Чертежи выполняются на формате А3 или А4 в масштабе 1:5, 1:10, 1:20. Размеры указываются габаритные и функциональные.
В разделе «Конструкция и материалы» указываются вид сборки, способы соединений деталей и узлов в изделие, материалы, фурнитура, изделия из стекла, обеспечение безопасности изделий, ссылки на действующие стандарты по фурнитуре и мебели, которые устанавливают общие технические требования.
Раздел «Требования по поставке в торговую сеть» в разобранном виде отражает: степень разобранности изделия; перечень крепежной, лицевой фурнитуры, направляющих, которые установлены на предприятии-изготовителе; наличие присадочных отверстий под фурнитуру
и крепежные изделия, которые не установлены на производстве; требования к упаковке, виды упаковки, требования к сборке, маркировке; местонахождение пакета с фурнитурой.
ТО оформляют на листах формата А4 с основной надписью 185х40 мм первый лист и основной надписью 185х15 мм последующие листы.
Расчет размеров сборочных единиц ( смотри варианты рисунков) нужно проводить исходя из следующих рекомендаций: основных положений ОСУ (см. тему 2 настоящей методики); основных положений стандартов на функциональные размеры мебельных изделий. Размеры отверстий под фурнитуру регламентируются размерами самой фурнитуры (см. альбомы фурнитуры или приложения к методическим указаниям по выполнению курсового проекта).
Чертежи выполняются по всем правилам технического черчения с соблюдением требований единой системы конструкторской документации (ЕСКД).
Каждый чертеж контрольной работы должен иметь штамп с основными надписями, быть выполненным на листах стандартного формата. Ниже приводится таблица основных форматов по ГОСТ 2.104
Обозначение формата | А4 | А3 | А2 | А1 |
Размеры сторон листа в мм | 297x210 | 297x420 | 594x420 | 594x841 |
Перечень вопросов к экзамену
Классификация изделий из древесины. Элементы составных частей столярно-мебельных изделий. Основные правила конструирования связанные со свойствами древесины. Основные виды соединений. Их характеристика. Основные элементы шиповых соединений. Конструкции деталей из древесины ( из массивной древесины, криволинейные). Конструкции рамок и коробок. Конструкции ящиков и полуящиков. Конструкции опорных элементов. Основные понятия в системе допусков и посадок. Шероховатость поверхности. Параметры. Обозначения на чертежах. Классификация мебели. Стили мебели. Состав корпусного изделия. Способы формирования корпуса. Виды и конструкции дверей для корпусной мебели. Особенности конструкции столов. Особенности конструкции стульев. Основные элементы мягкой мебели. Конструкции кроватей Конструкции кресел и диванов-кроватей. Конструкция корпуса в корпусной мебели. (Из каких элементов и сборочных единиц состоит корпус, используемые материалы). Конструкции панелей и перегородок. Способы крепления задней стенки в корпусной мебели. Техническое описание изделий. Конструкция письменных щитовых столов с тумбами. Конструкция столярных стульев. Конструкция гнутоклееных стульев. Конструкция столов обеденных. Конструкция и виды оснований мягкой мебели. Конструкция элементов односторонней мягкости с пружинным блоком. Конструкция элементов двухсторонней мягкости с пружинным блоком. Конструкция элементов одно – и двухсторонней мягкости беспружинных блоков. Категории мягкости элементов и назначение их в зависимости от этого. Классификация дверных блоков. Конструкция дверных блоков. Классификация оконных блоков. Конструкции оконных блоков Основные требования к материалам, используемым для изготовления дверных блоков. Основные требования к материалом, используемым для изготовления оконных блоков. Стадии проектирования. Жизненный цикл изделия.
Приложения

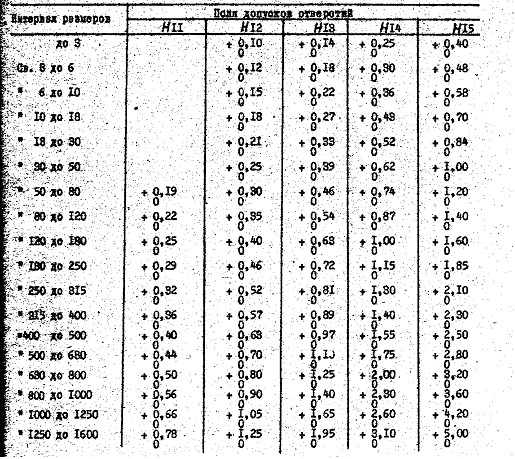

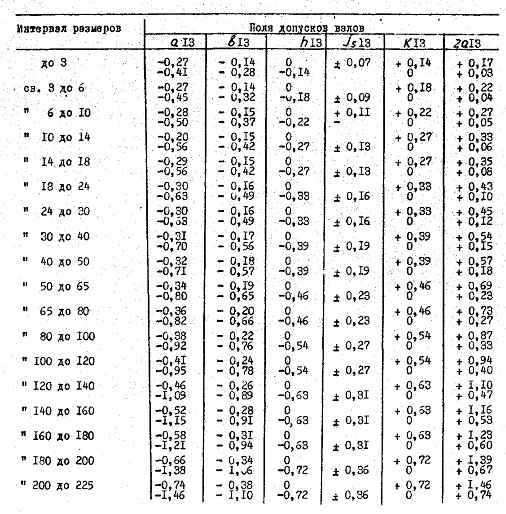

Приложение «В»
Приложение «Г»
Угловое концевое на шип открытый сквозной: одинарный УК-1
Угловое концевое на шип открытый сквозной: двойной УК-2
Угловое концевое на шип открытый сквозной тройной УК-3
Угловое концевое на шип с полупотемком несквозной УК-4
Угловое концевое на шип с полупотемком сквозной УК-5
Угловое концевое на шип с потемком несквозной УК-6
|
