С целью определения радиуса эффективного теплоснабжения экспертами были выполнены специальные технико-экономические расчеты, которые заключаются в сравнении дополнительных расходов на производство и передачу тепловой энергии, появляющихся при подключении дополнительной тепловой нагрузки, и эффекта от дополнительного объема реализации тепловой энергии.

При расчетах выявлено, что радиус эффективного теплоснабжения – величина непос-тоянная. При увеличении подключаемой тепловой нагрузки расчетная эффективная зона действия источника тепловой энергии расширяется.

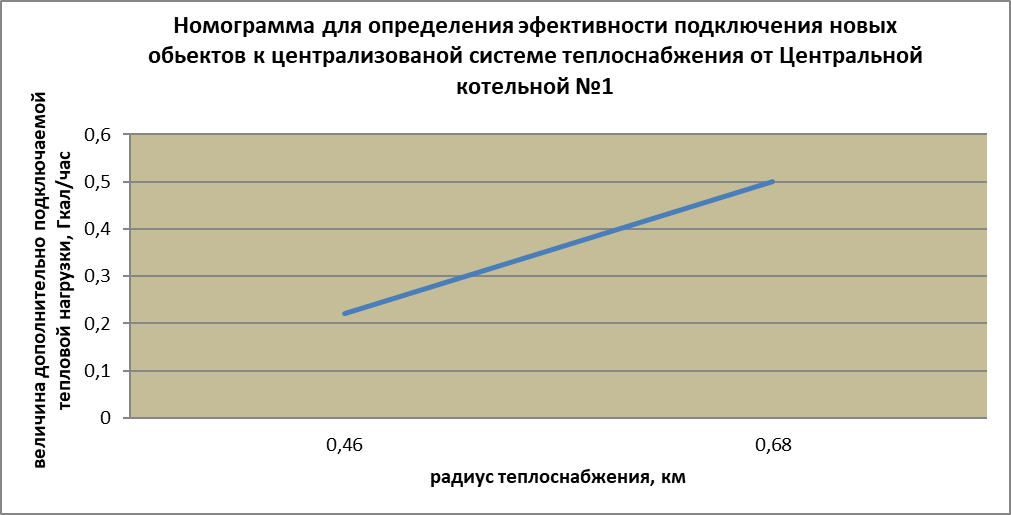

Номограмма для определения эффективности подключения новых объектов к централизованной системе теплоснабжения приведена ниже к данной котельной.

Обозначенная на номограммах линия темно синего цвета отражает максимальное расстояние от вновь подключаемых теплопотребляющих установок до источника теплоснабжения, при котором разность между дополнительными доходами и расходами в системе теплоснабжения будет равна нулю. В табличном виде данная зависимость представлена ниже для данной котельной.

Представленная номограмма являются «рабочим инструментом» для определения эффективности подключения новых объектов к централизованной системе теплоснабжения от котельной. А именно, зона над линией темно синего цвета - эффективная зона централизованного теплоснабжения (при подключении дополнительной нагрузки доходы в системе превысят расходы), зона под линией темно синего цвета -  неэффективная зона централизованного теплоснабжения (при подключении дополнительной нагрузки расходы в системе превысят доходы). При попадании в неэффективную зону необходимо рассмотреть альтернативные варианты теплоснабжения объектов теплопотребления (децентрализация, подключение к другому источнику теплоснабжения).

Важно отметить, что представленная функциональная зависимость рассчитана при условии, что условно-постоянные расходы источника теплоснабжения при подключении дополнительной нагрузки останутся неизменными (изменения состава оборудования для  подключения дополнительной нагрузки не потребуется), кроме этого не потребуется реконструкции тепловых сетей от источника теплоснабжения до точки подключения нового объекта теплопотребления.

Центральная котельная №1

Схема 5.12.5

Расчет радиуса эффективного теплоснабжения от дополнительно подключаемой тепловой нагрузки.

Таблица 5.12.8

Дополнительно подключаемая тепловая нагрузка, Гкал/ч	Радиус эффективного теплоснабжения, км
0,22	0,46
0,5	0,68

График 5.12.3

Покрытие перспективной тепловой нагрузки, не обеспеченной тепловой мощностью.

Перспективная тепловая нагрузка, не обеспеченная тепловой мощностью присутствует в Центральной котельной №1 и представлена в таблице 5.13.1. Покрытие нагрузки, не обеспеченной тепловой мощностью, планируется за счет установки новых котлоагрегатов марки Viessmann Vitoplex 100 в 2017 году. Данный вариант представлен в таблице 5.13.2.

Таблица 5.13.9

Наименование источника тепловой энергии	Располагаемая мощность источника, Гкал/час	Нетто мощность источника, Гкал/час	Присоединенная нагрузка потребителей, Гкал/ч	Потери тепловой мощности в тепловых сетях, Гкал/час	Резервная тепловая мощность источника, Гкал/ч	Резерв по мощности, в %
Центральная котельная №1	1,5	1,449	1,76	0,226	-0,537	-37,06

Таблица 5.13.2

Наименование источника тепловой энергии	Располагаемая мощность источника, Гкал/час	Нетто мощность источника, Гкал/час	Присоединенная нагрузка потребителей, Гкал/ч	Потери тепловой мощности в тепловых сетях, Гкал/час	Резервная тепловая мощность источника, Гкал/ч	Резерв по мощности, в %
Центральная котельная №1	5,16	5,067	1,76	0,226	3,08	60,78

В таблицах 5.13.1 и 5.13.2 присоединенная нагрузка потребителей представлена за фактический 2012 год. Балансы тепловой мощности, с учетом реконструкции Центральной котельной №1, к окончанию планируемого периода представлены в пункте 3.4

Максимальная  выработка электрической энергии на базе прироста теплового потребления.

Выработка электрической энергии на базе прироста теплового потребления к окончанию планируемого периода отсутствует.

Определение перспективных режимов загрузки источников по присоединенной тепловой нагрузке.

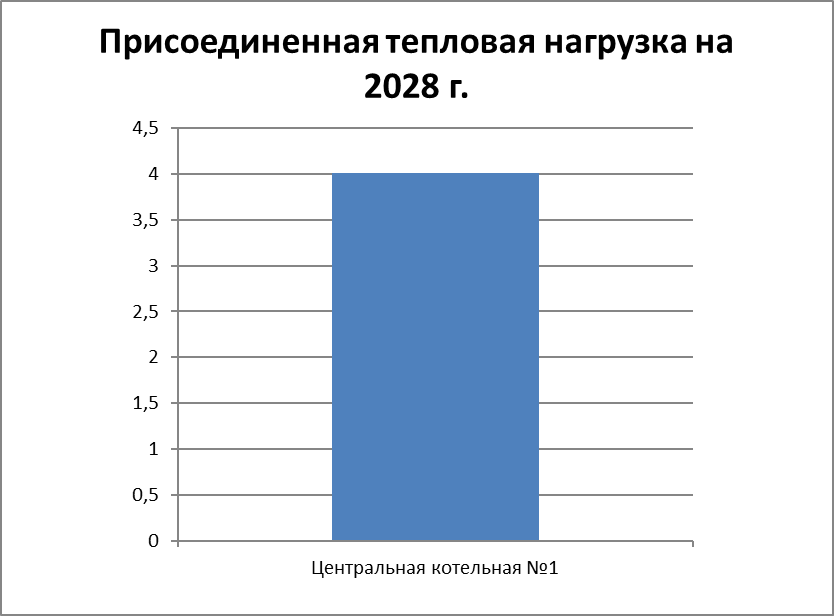

Перспективный режим загрузки источника тепловой энергии по присоединенной тепловой нагрузке представлен на диаграмме 5.15.1.

Диаграмма 5.15.5

Решения по новому строительству и реконструкции тепловых сетей и  сооружений на них. Обоснования реконструкции и нового строительства тепловых сетей, обеспечивающих перераспределение тепловой нагрузки из зон с дефицитом тепловой мощности в зоны с избытком тепловой мощности (использование существующих резервов).

Новое строительство и реконструкция тепловых сетей, обеспечивающих перераспределение тепловой нагрузки из зон с дефицитом тепловой мощности в зоны с избытком тепловой мощности не планируется.

Обоснования нового строительства тепловых сетей для обеспечения перспективных приростов тепловой нагрузки под жилищную, комплексную или производственную застройку во вновь осваиваемых районах поселения.

Строительство тепловых сетей для обеспечения перспективных приростов тепловой нагрузки под жилищную, комплексную или производственную застройку во вновь осваиваемых районах поселения  не планируется.

Обоснования нового строительства тепловых сетей, обеспечивающих условия, при наличии которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии при сохранении надежности теплоснабжения.

Строительство тепловых сетей, обеспечивающих условия, при наличии которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии не планируется.

Строительство или реконструкция тепловых сетей для повышения эффективности функционирования системы теплоснабжения, в том числе за счет перевода котельных в пиковый режим работы или ликвидации котельных.

Реконструкция тепловых сетей для повышения эффективности функционирования системы теплоснабжения не планируется.

Строительство тепловых сетей для обеспечения нормативной надежности теплоснабжения.

Строительство тепловых сетей для обеспечения нормативной надежности теплоснабжения не планируется.

Обоснования реконструкции тепловых сетей с увеличением диаметра трубопроводов для обеспечения перспективных приростов тепловой нагрузки.

Реконструкция тепловых сетей с увеличением диаметра трубопроводов для перспективных приростов тепловой нагрузки.

Обоснование строительства и реконструкции насосных станций.

Строительство или реконструкция насосных станций не планируется.

Обоснования реконструкции тепловых сетей, подлежащих замене в связи с исчерпанием эксплуатационного ресурса.

Реконструкция тепловых сетей в связи с исчерпанием эксплуатационного ресурса предусматривается и должна в среднем составлять около 5% от общей протяженности тепловых сетей в год.

Перспективные топливные балансы. Расчеты по каждому источнику тепловой энергии перспективных максимальных часовых и годовых расходов основного вида топлива для зимнего, летнего и переходного периодов, необходимого для обеспечения нормативного функционирования источников тепловой энергии на территории поселения, городского округа.

Топливный баланс источника тепловой энергии Центральной котельной №1 представлен в  таблице ниже.

В качестве основного топлива на источниках тепловой энергии города Дигора применяется природный газ.

Перспективное потребление топлива источника теплоснабжения

Таблица 7.1.10

Наименование котельной	потребление природного газа, тыс. м3
2011	2012	2013	2014	2015	2016	2017	2018	2023	2028
Центральная котельная №1	618,58	722,589	397,018	365,528	375,856	410,338	522,639	605,002	818,387	1055,672

На источнике теплоснабжения г. Дигора используется природный газ с низшей теплотой сгорания 33,66 МДж/м3 (8040 ккал/м3).

Расчеты по каждому источнику тепловой энергии нормативных запасов аварийных видов топлива.

Аварийное топливо на источнике теплоснабжения г. Дигора не предусмотрено.



Обоснование инвестиций в новое строительство, реконструкцию и техническое перевооружение. Оценка финансовых потребностей для осуществления строительства, реконструкции и технического перевооружения источников тепловой энергии и тепловых сетей.

В таблице 8.1.1 представлены предложения по развитию системы теплоснабжения до окончания планируемого периода и их финансовые потребности.

Таблица 8.1.11

№ п/п	Наименование источника теплоснабжения	Предложения	Капитальные вложения, руб	2013 год	2014 год	2015 год	2016 год	2017 год	2018-2023 год	2023-2028 год
1	Центральная котельная №1	Техническое перевооружение	20 000 000	-	-	-	-	+	-	-

Стоимость 1 котла марки Viessmann Vitoplex 100 мощностью 2000 кВт – 925 680 руб. Стоимость 1 насоса марки Lowara серии FCE 40-160/22 – 22 500 руб. Стоимость ВПУ – 270 тыс. рублей. Общая стоимость реконструкции котельной составляет 20 млн. рублей.
