Среднегодовая загрузка оборудования.

Таблица 1.2.6

Наименование котельной	Располагаемая мощность источника, Гкал/час	Среднегодовая нагрузка, Гкал/час	Среднегодовая загрузка оборудования, %
Центральная котельная №1	1,5	0,96	64

Среднегодовая нагрузка рассчитывается исходя из среднего значения температуры наружного воздуха за отопительный период.

Способы учета тепла, отпущенного в тепловые сети.

Перечень источников тепловой энергии с указанием наличия установленных приборов учета отпущенной тепловой энергии и рекомендации экспертной группы по необходимости установки дополнительных приборов учета.

Таблица 1.2.7

Наименование котельной	Наличие приборов учета т. э.	Необходимость в установке приборов учета т. э.
Центральная котельная №1	нет	есть

На источнике теплоснабжения г. Дигора присутствует необходимость в установке узла учета тепловой энергии.

Статистика отказов и восстановлений оборудования источников тепловой энергии.

За последние три года (2010 - 2012 гг.) аварийно-восстановительные ремонты тепловых сетей производились в среднем два раза в год, ремонт котельной один раз. Максимальное время, затраченное на восстановление работоспособности по тепловым сетям составляет пять часов, по котельным – четыре часа. При производстве ремонтных работ в котельной (отдельных котлов, насосов) теплоснабжение потребителей не прекращается, так как имеются резервный котел и насос.

Предписания надзорных органов по запрещению дальнейшей эксплуатации источников тепловой энергии.

За последние три года предписаний надзорных органов по запрещению дальнейшей эксплуатации источников теплоснабжения и теплосетей не поступало.

Тепловые сети, сооружения на них и тепловые пункты. Схемы тепловых сетей в зонах действия источников тепловой энергии.

Центральная котельная №1

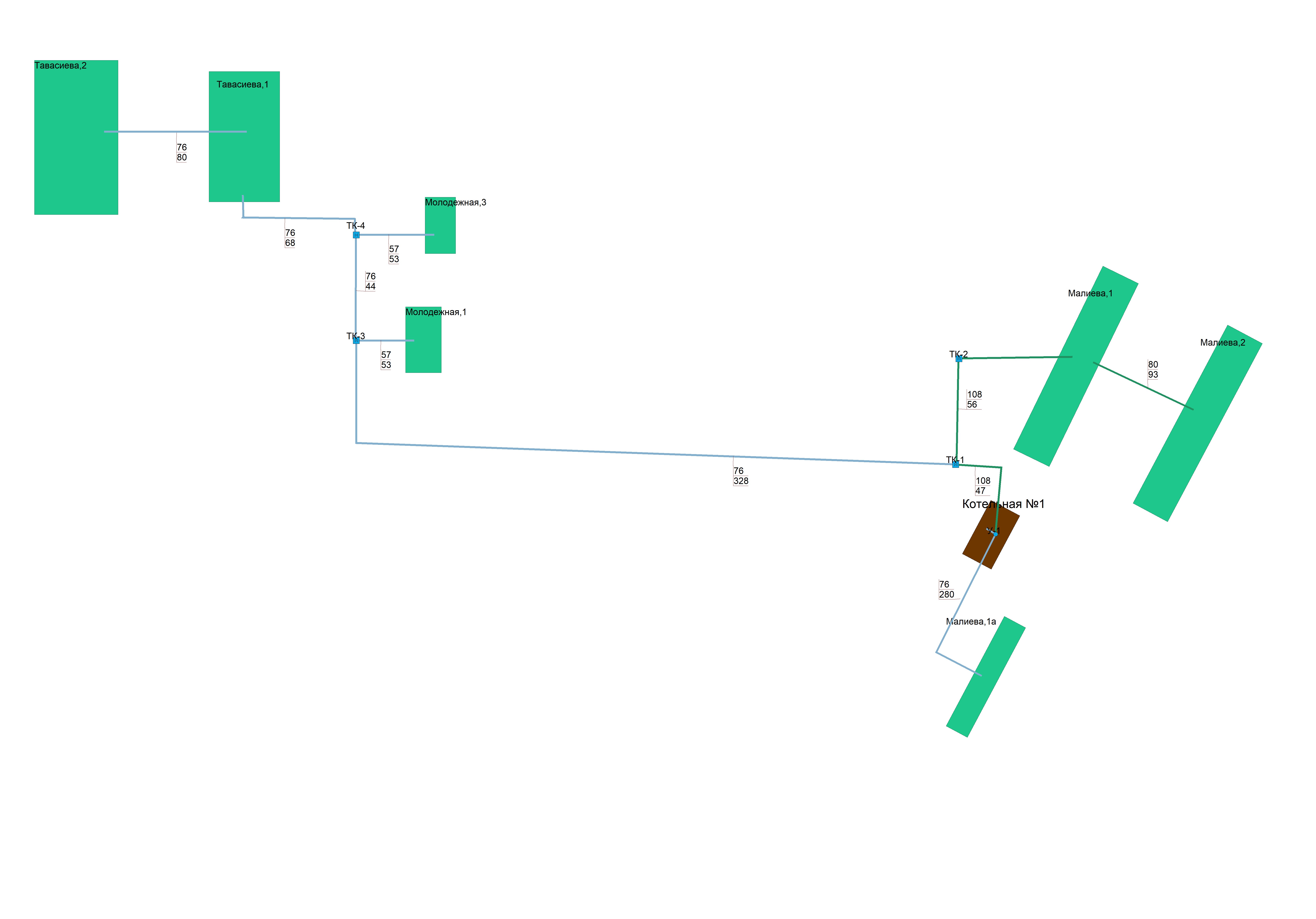

Схема 1.3.2

Описание структуры тепловых сетей от каждого источника тепловой энергии, от магистральных выводов до центральных тепловых пунктов и до вводов потребителей. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах прокладки с выделением наименее надежных участков, определением их материальной характеристики и подключенной тепловой нагрузки.

Центральная котельная №1

Таблица 1.3.1

№ п/п	Расчетный участок	Dпрям. мм	Lпрям. м	Dобр. мм	Lобр. м	Тип прокладки (надз/подз кан./подз беск.)	Год прокладки (год смены изол-и)	Темп. граф
1	2	3	4	5	6	7	8	9
Сети отопления
1	Участок №1	100	160	100	160	Надземная прокладка на опорах	2003	95/70
2	Участок №2	80	93	80	93	Подземная прокладка в непроходном канале	2003
3	Участок №3	70	280	70	280	Надземная прокладка на опорах	2003
4	Участок №4	70	440	70	440	Надземная прокладка на опорах	2003
5	Участок №5	50	53	50	53	Подземная прокладка в непроходном канале	2003
6	Участок №6	70	80	70	80	Подземная прокладка в непроходном канале	2003
ИТОГО	1 106	1 106

Описание типов и количества секционирующей и регулирующей арматуры на тепловых сетях.

Регулирующая арматура на тепловых сетях (в виде стальных задвижек) установлена в теплофикационных колодцах. Регулировка осуществляется вручную.

Описание типов и строительных особенностей тепловых камер и павильонов.

В основном тепловые сети проложены в виде воздушных теплотрасс на опорах и частично подземно в непроходных каналах. Тепловые узлы размещены в тепловых камерах, предусмотренные и смонтированные в соответствии с проектной документацией.

Фактические температурные режимы отпуска тепла в тепловые сети и их соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети.

Фактически температурные режимы отпуска тепла в тепловые сети осуществляются в зависимости от температуры наружного воздуха по имеющейся таблице при перепаде температур в системе 95 /70 оС. Расчетная температура наружного воздуха (-18 оС).

Таблица 1.3.2

Дата	г. Дигора
температура, оС
в прям. тр-де (факт)	в обр. тр-де
январь	69,92	54,39
февраль	67,18	52,58
март	58,44	46,90
апрель	42,30	36,08
май	0,00	0,00
июнь	0,0	0,0
июль	0,0	0,0
август	0,0	0,0
сентябрь	0,0	0,0
октябрь	42,96	36,52
ноябрь	54,98	44,58
декабрь	64,44	50,82

Гидравлические режимы тепловых сетей и пьезометрические графики.

Результаты выполненных теплогидравлических расчетов систем отопления от источника тепловой энергии г. Дигора представлены на схемах и пьезометрических графиках. Участки тепловых сетей, окрашенные в красный цвет, имеют высокие потери напора (от 15 до 35 мм/м), окрашенные в коричневый цвет – недопустимые потери (от 35 мм/м и выше). Участки тепловых сетей голубого и зеленого цвета имеют допустимые удельные гидравлические потери - до 15 мм/м.

С целью приведения систем отопления от источника тепловой энергии в нормативное состояние (выравнивание графика падения напоров в тепловой сети), необходимо провести расстановку дроссельных сужающих устройств.

Центральная котельная №1

Схема 1.3.3

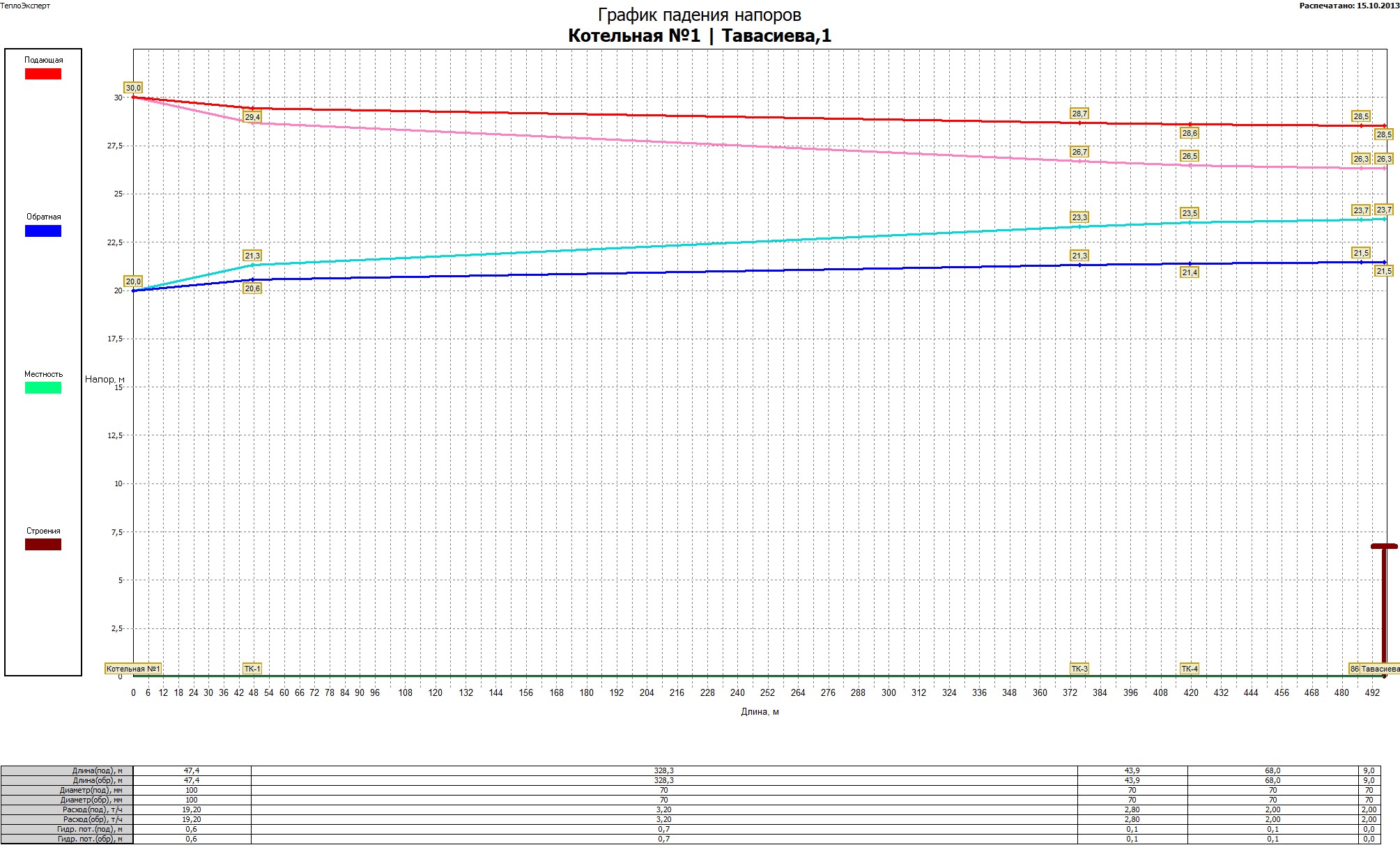

График 1.3.1

Таблица 1.3.3

Наименование потребителя	Напор на вводе в систему, м	Количество шайб	Диам. шайбы, мм	Дрос. напор шайбой, м	Напор в системе, м
Центральная котельная №1
Малиева,1	6,93	1	18,1	5,93	1
Тавасиева,2	9,28	1	9,1	8,28	1
Тавасиева,1	5,63	1	19,3	4,63	1
Молодежная,3	7,33	1	4,0	6,33	1
Молодежная,1	7,11	1	5,7	6,11	1
Малиева,2	7,06	1	5,7	6,06	1
Малиева,1а	7,01	1	7,0	6,01	1

Параметры, представленные в данной таблице, являются расчетными при условии приведения потерь напора теплоносителя во внутренних системах отопления к нормативным величинам. Регулировку внутренних систем отопления потребителей предлагается выполнять с помощью установки дросселирующих шайб на подающем и обратном (при необходимости) трубопроводах, расчетный диаметр которых также указан в таблице.

В данной системе отопления в настоящее время все потребители получают избыток тепловой энергии.

Статистика отказов (аварий, инцидентов) и восстановлений (аварийно-восстановительных ремонтов) тепловых сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей, за последние 5 лет.

Технологические нарушения (инциденты) в тепловых сетях г. Дигора за 2012 год.

Таблица 1.3.4

Дата и место технологического нарушения, (дата и время обнаружения)	Характеристика и причины повреждения	Кол-во отключенных потребителей	Тепловая нагрузка откл. потребителей/ (из них 1 категории), Гкал/ч	Дата и время нарушения	Время простоя, ч
Qобщ	Qот	Qвен	Qгвс	начала	завершения
1	2	3	4	5	6	7	8	9	10
10.02.2012 в 10 час. 00 мин на участке №2 по ул. Молодежная	причиной повреждения явился высокий процент износа участка теплотрассы (85%)	1	0,12/0	-	-	-	10.02.2012 в 11 час. 00 мин	10.02.2012 в 17 час. 00 мин.	6

Описание процедур диагностики состояния тепловых сетей и планирования капитальных (текущих) ремонтов.

Трубопроводы тепловых сетей - это важный элемент систем теплоснабжения городов.  С течением времени в процессе эксплуатации в основном за счет процессов коррозии происходит ухудшение технического состояния трубопроводов. Это служит причиной нарушения сплошности металла труб, сопровождающегося истечением теплоносителя - образование течей.
